Klasyka kontra nowoczesność. Cz. 1 transformatory

Mateusz_konstruktor 31 Oct 2022 13:42 8694 270
Testo
  • Klasyka kontra nowoczesność. Cz. 1 transformatory
    Klasyka kontra nowoczesność. Cz. 1 transformatory
    W pierwszej części zaplanowanego przeze mnie cyklu artykułów pragnę przedstawić jedno z nowoczesnych rozwiązań, które niemalże zupełnie wyparło dotychczasowe konstrukcje mające wady dużych rozmiarów oraz ciężaru. Mowa o produktach nazywanych w sprzedaży "transformatorami elektronicznymi", stosowanych w oświetleniu lampami halogenowymi o napięciu pracy wynoszącym 12V.
    Klasyka kontra nowoczesność. Cz. 1 transformatory
    Skąd dodatkowe określenie "elektroniczny" i w jaki sposób udało się osiągnąć ogromne zmniejszenie wagi oraz wielkości?
    Otóż funkcjonowanie nie opiera się już na prostym przekazywaniu energii pomiędzy dwoma uzwojeniami.
    Zajrzyjmy do wnętrza.
    Klasyka kontra nowoczesność. Cz. 1 transformatory
    Sekretem konstrukcji jest nowoczesny sposób przekształcania energii elektrycznej. Mamy tutaj układ elektroniczny fachowo nazywany falownikiem. Przy mocy wyjściowej wynoszącej 60W udało się zmieścić całość w niewiarygodnie małej obudowie o wymiarach około 9cmx4cmx2cm.

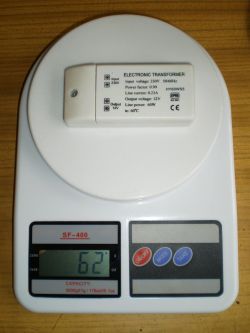

    Porównanie wagi
    Klasyka kontra nowoczesność. Cz. 1 transformatory Klasyka kontra nowoczesność. Cz. 1 transformatory
    62g kontra 1064g...
    Dodatkowo wyrób ten jest nieporównywalnie bardziej praktyczny w zastosowaniu, względem klasycznego transformatora, a to dzięki wbudowanym zaciskom śrubowym służącym jego podłączeniu.
    Klasyka kontra nowoczesność. Cz. 1 transformatory
    W tym konkretnym wykonaniu producent postarał się nawet o maskownicę zakrywającą złącza i końce przewodów będących pod napięciem, co ma decydujące znaczenie w zakresie zapewnienia bezpieczeństwa użytkowników.
    Klasyka kontra nowoczesność. Cz. 1 transformatory
    Opis podłączenia:
    -zasilanie sieciowe podłączamy pod "Input 230V"
    -lampy halogenowe podłączamy pod "Output 12V"
    W praktyce wygląda to następująco:
    Klasyka kontra nowoczesność. Cz. 1 transformatory

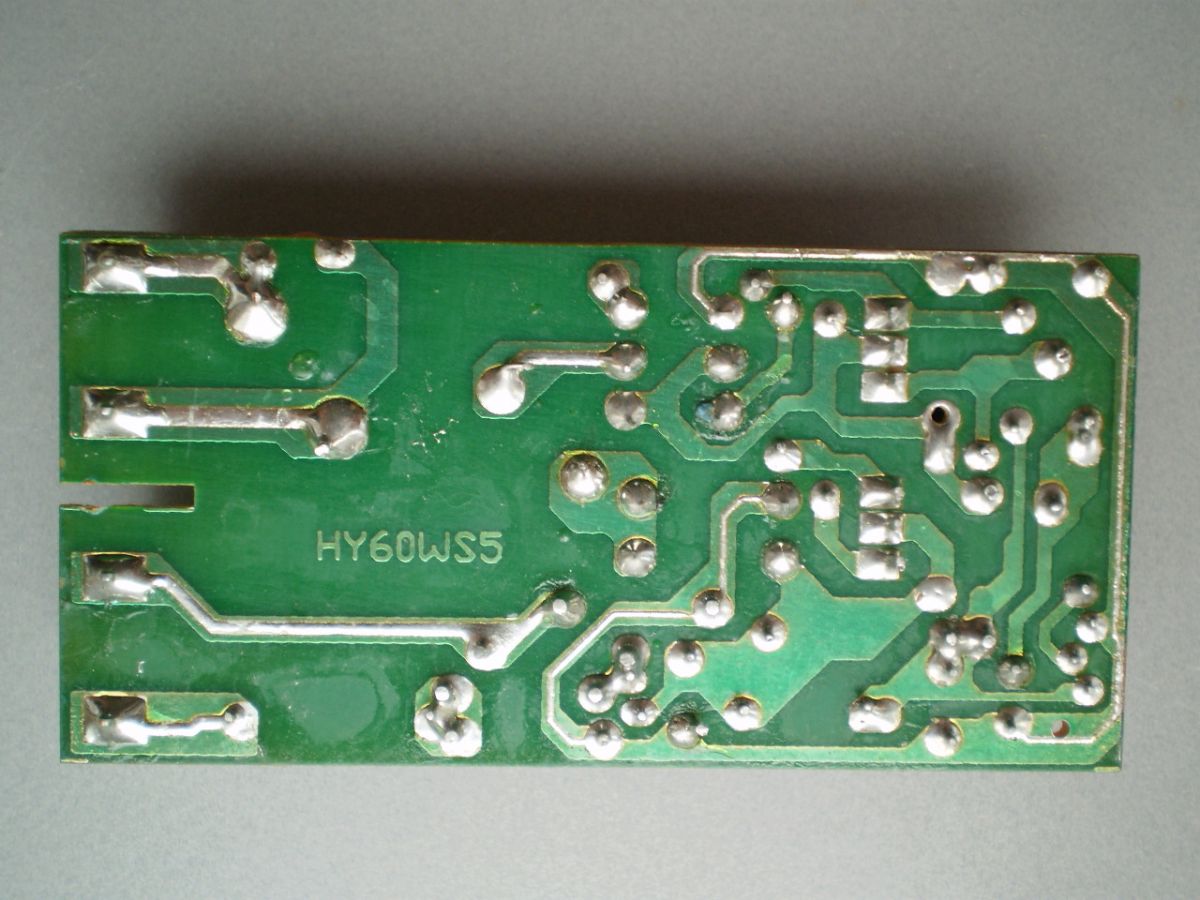

    Dla poszukujących podpowiedzi w naprawach użytego w tej prezentacji urządzenia zamieszczam dokładniejsze zdjęcia strony elementów oraz strony ścieżek.
    Klasyka kontra nowoczesność. Cz. 1 transformatory Klasyka kontra nowoczesność. Cz. 1 transformatory
    Dodatkowo spis głównych elementów:
    Q1 S9013
    N2 MJE13005
    N1 MJE13005
    RV 07 471H
    D5 FR107
    D8 FR107
    E1 47uF/25V
    C1 100nF/400V
    C2 100nF/400V
    C3 10nF/630V
    C4 10nF/100V
    Oznaczenia widniejące na obudowie:
    Electronic Transformer HY60WS5
    Input voltage: 230V 50/60Hz
    Power factor: 0.99
    Line current: 0.23A
    Output voltage: 12V
    Line power: 60W
    tc: 60oC

    Poniedziałek 31. października 2022. roku Mateusz_konstruktor

    Dodaję relację z testu w zakresie startu przy zasilaniu żarówek halogenowych o sumarycznej mocy równej deklarowanej mocy podanej na obudowie.



    Włączenie przebiegło zupełnie normalnie, nawet mimo znanego faktu wielokrotnie zwiększonego prądu włączania żarówek halogenowych. Migotania i podobnych nieprawidłowości nie było.

    Cool? Ranking DIY
    Can you write similar article? Send message to me and you will get SD card 64GB.
    About Author
    Mateusz_konstruktor
    Level 28  
    Offline
    Zajmuję się konstruowaniem oraz naprawami urządzeń: elektronicznych, elektrotechnicznych i elektrycznych.
    Has specialization in: Własne konstrukcje oraz naprawy
    Mateusz_konstruktor wrote 1218 posts with rating 257, helped 82 times. Live in city Łódź. Been with us since 2022 year.
