[Solved] Electrolux EW6T14262P - Rezystory sterujące triakami elektrozaworów.

Witam. Pralka jak w tytule Electrolux EW6T14262P PERFECTCARE 600. Obie cewki elektrozaworów zostały zalane czego wynikiem było spalenie triaków Z9N. Problem polega na tym, że zostały spalone rezystory R118 i R126 przed triakami TY5 i TY6 i nie można odczytać wartości. Triaki od blokady i pompy są innego typu więc mogą być też inne rezystory. Proszę o pomoc w podaniu wartości rezystorów R118 i R126. Z góry dziękuję za zainteresowanie tematem.

Nie wstawiłeś żadnych zdjęć modułu, ani nie napisałeś jaki to moduł.
Wg. Electrolux, jest tam taki moduł.
Czyli drugie zdjęcie pierwszego postu z tego tematu powinno być zgodne z Twoim modułem. Gdzie widać, że rezystory mają wartość 390 Ω. Ale czy tak jest, musisz sam już sprawdzić.

Witam.
Typ modułu EWX13611HA raczej się zgadza z tym, że mój jest z pralki EW6T14262P i co zauważyłem, że w tamtym module TY5 i TY6 to triaki 20086D, a w moim TY5 i TY6 są to triaki Z9N czyli Z0109NN6AA4 więc R118 i R126 mogły też być zmienione.

Od pompy i blokady są triaki 2008W i 108W6E i tam są rezystory 390Ω. Znalazłem zdjęcie modułu bardzo nieostre gdzie wydaje mi się, że R118 i R126 mają 270Ω. Chciałbym tylko upewnić się jakie są rezystory jeżeli występują triaki Z9N.

zygiprocesor wrote:

Chciałbym tylko upewnić się jakie są rezystory jeżeli występują triaki Z9N

Sprawdź które tranzystory sterują triakami i wykonaj pomiar napięcia, które jest podawane na bramkę triaka poprzez tranzystor. Jeżeli napięcie to jest 5 V lub wyższe, wstaw rezystory 390 Ω. Jeżeli 3,3 V, rezystory 240 Ω. Prąd bramki dla triaka Z0109NN6AA4 jak i 108W6E ma wartość 10 mA, a 2008W 5 mA.

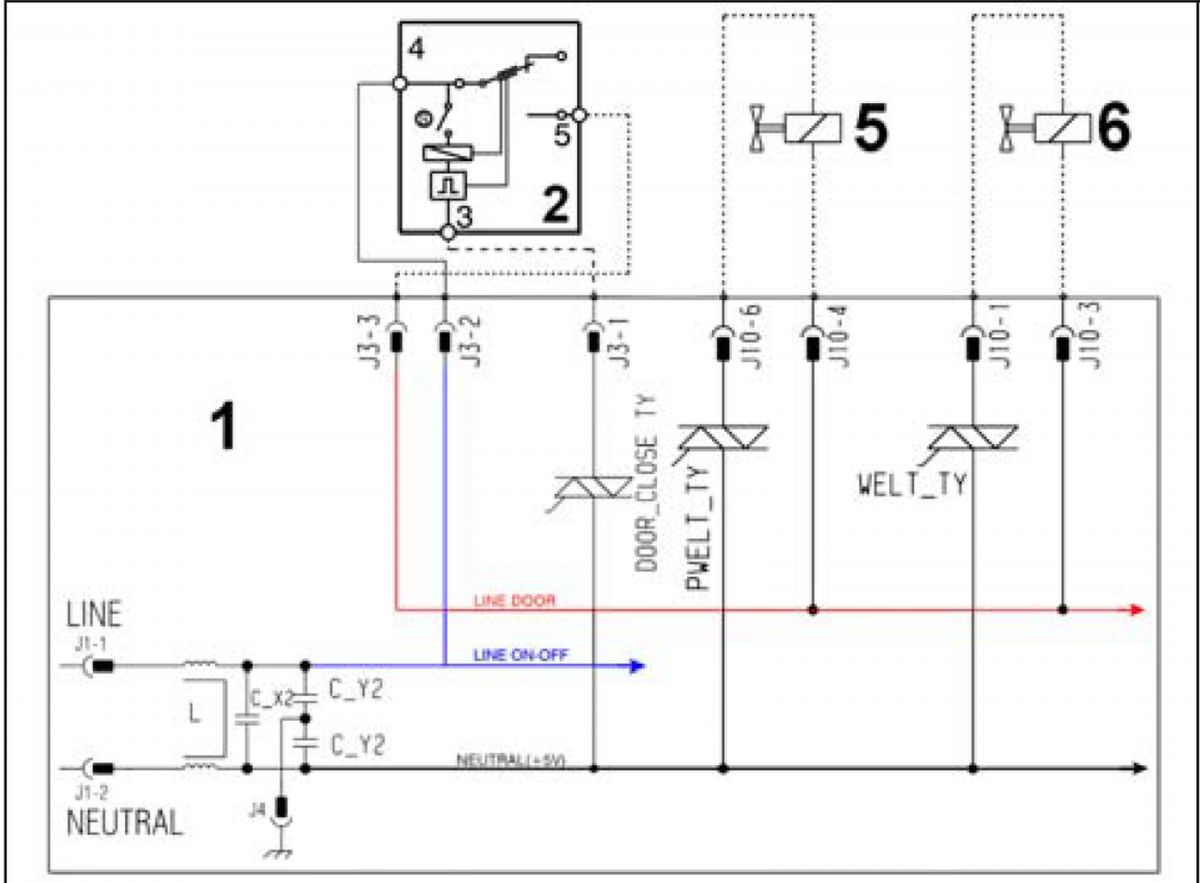

Znalazłem kawałek schematu EWX13611. Napięcie sterujące triakami wynosi 5 V, czyli wartość 390 Ω rezystorów R118 i R126 jest prawidłowa.

Zamawiam 390Ω/ 0,125W i próbuję odpalić. Jeżeli nie wysteruje to dam mniejsze. Nie miałem pewności bo Z0109NN ma prąd bramki 10 mA, a 20086D ma 5mA i to zastanawiało mnie nad zmniejszeniem rezystancji R118, R126 aby uzyskać większy prąd bramki triaków.

Czy sprawdziłeś czy elementy, które sterują bramkami triaków (tranzystory) lub porty mikroprocesora) są sprawne? Przy tak spalonych rezystorach szeregowych w obwodach bramek triaków mam poważne wątpliwości.

Niestety przed rezystorami R118 i R126 nie ma żadnych tranzystorów a ścieżki prowadzą do samego mikroprocesora. Nie widzę sensu się w tym zagłębiać bo porty mogą być przepalone albo mieć zwarcie więc liczę na to że rezystory 0,125W zabezpieczyły mikroprocesor. Pralka dawała oznaki życia, blokada, pompa, rewersy silnika działały. Zainteresowanych tematem nie pozostawię bez odpowiedzi po wymianie triaków, rezystorów i złączki przy module. Chyba wymienię też cewki elektrozaworu na cewki z konektorami i będę miał pewność, że piana środka piorącego nie powtórzy problemu.

Sprzęt naprawiony. Triaki Z9N, rezystory R118 i R126 390Ω/0,125W. Dziękuję wszystkim zainteresowanym tematem i pomoc w rozwiązaniu problemu.
Podsumowując dwa triaki Z0109NN6AA4 i dwa rezystory SMD 390Ω/0,125W.
