  • Sterowniki mocy RSR92 - nowości w ofercie Relpol
    Nowa seria RSR92 w ofercie Relpol to jednofazowe i trójfazowe sterowniki mocy. Sterowniki pozwalają na płynną regulację prądu odbiornika.

    RSR92 pracują z napięciem przemiennym, elementem wykonawczym są tyrystory. Sterowanie mocą dostarczoną do odbiornika odbywa się poprzez regulację fazową. Dostępne modele z serii RSR92 pokrywają prądy robocze 25-80A. Sterowniki jednofazowe dostępne są w wykonaniu z wejściem napięciowym w standardzie 0-10V oraz wejściem prądowym 4-20mA. Sterowniki trójfazowe mogą przyjmować sygnał wejściowy zarówno napięciowy, jak i prądowy. Dla sterowników trójfazowych możliwa jest konfiguracja rodzaju odbiornika - z podłączonym przewodem N lub bez.

    Dokumentacja udostępniona przez Relpol ułatwia dobranie właściwego radiatora z oferty producenta. Poniżej został umieszczony materiał filmowy sprawdzający w praktyce działanie sterowników mocy udostępnionych przez Relpol.

    Dla jakich zastosowań widzicie możliwość wykorzystania sterowników mocy RSR92?





    Do testów sterowników przyjmujących sygnał wejściowy prądowy 4mA-20mA zostały udostępnione RSR92-24I25 i RSR92-48I40. Są to sterowniki jednofazowe, w których im większy prąd sterujący, tym większa moc dostarczana do podłączonego odbiornika w obwodzie wyjściowym.

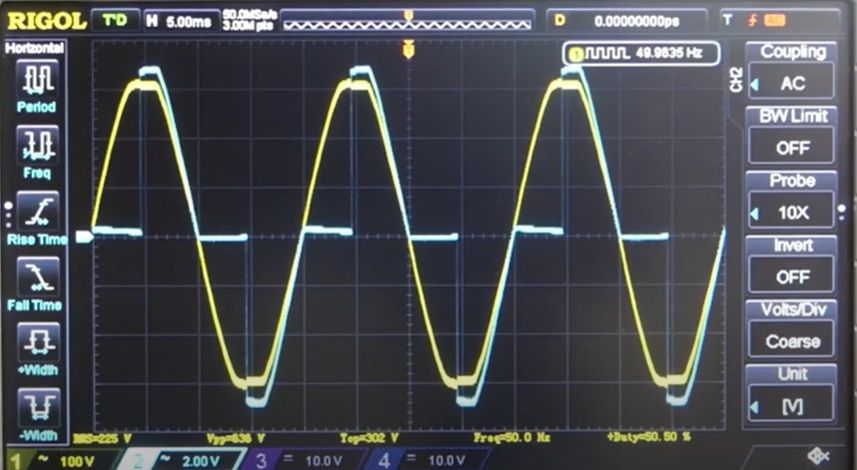

    Poniżej zarejestrowany kształt prądu (niebieski) dla odbiornika rezystancyjnego, wykorzystane jest sterowanie fazowe i widoczne jest ograniczenie mocy odbiornika, następuje opóźnione załączenie tyrystora sterownika względem przejścia napięcia (żółty) przez zero:

    Sterowniki mocy RSR92 - nowości w ofercie Relpol


    Dość popularnym sterowaniem elementów grzejnych jest sterowanie grupowe, czyli cykliczne włączanie i wyłączanie prądu w obwodzie grzałki. Takie sterowanie sprawdza się w wielu zastosowaniach, jednak powoduje wahania zadanej temperatury. Tam, gdzie potrzebne jest precyzyjne i stabilne utrzymanie temperatury można wykorzystać płynną regulację prądu sterownikiem z serii RSR92.

    Udostępnione sterowniki RSR92-48V25, RSR92-24V60 przyjmują sygnał wejściowy jako napięcie w zakresie 0-10V oraz wymagają zasilania 10-32V. W tym modelu zastosowano demontowalne złącza wciskowe w obwodzie wejściowym. W obwodzie wyjściowym dodatkowa uchylna klapka ułatwia dostęp do zacisków śrubowych.

    Producent informuje o zastosowanych warystorach (MOV) w obwodzie wyjściowym, udało się także wykryć pojemność ~22nF będącą elementem gasika RC.

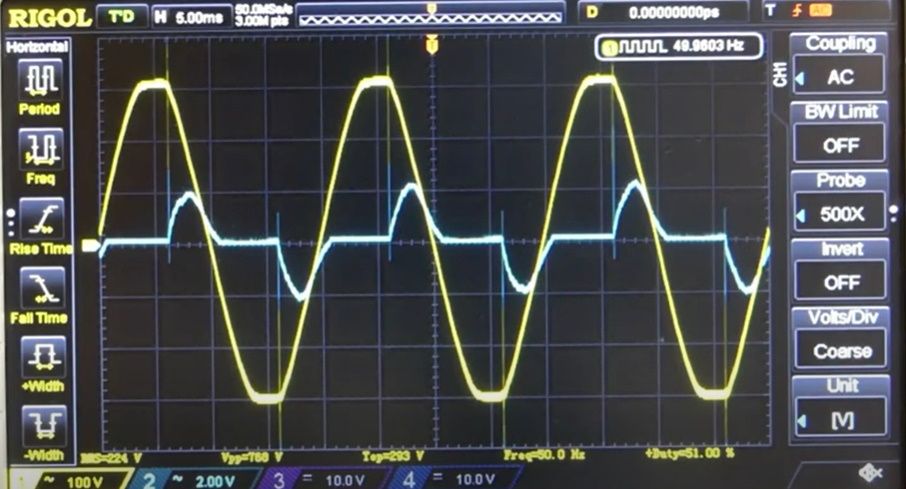

    Poniżej kształt prądu (niebieski) dla sterowania fazowego odbiornikiem rezystancyjno-indukcyjnym, widoczne są odkształcenia prądu (niebieski) oraz przesunięcie prądu względem napięcia (żółty):

    Sterowniki mocy RSR92 - nowości w ofercie Relpol

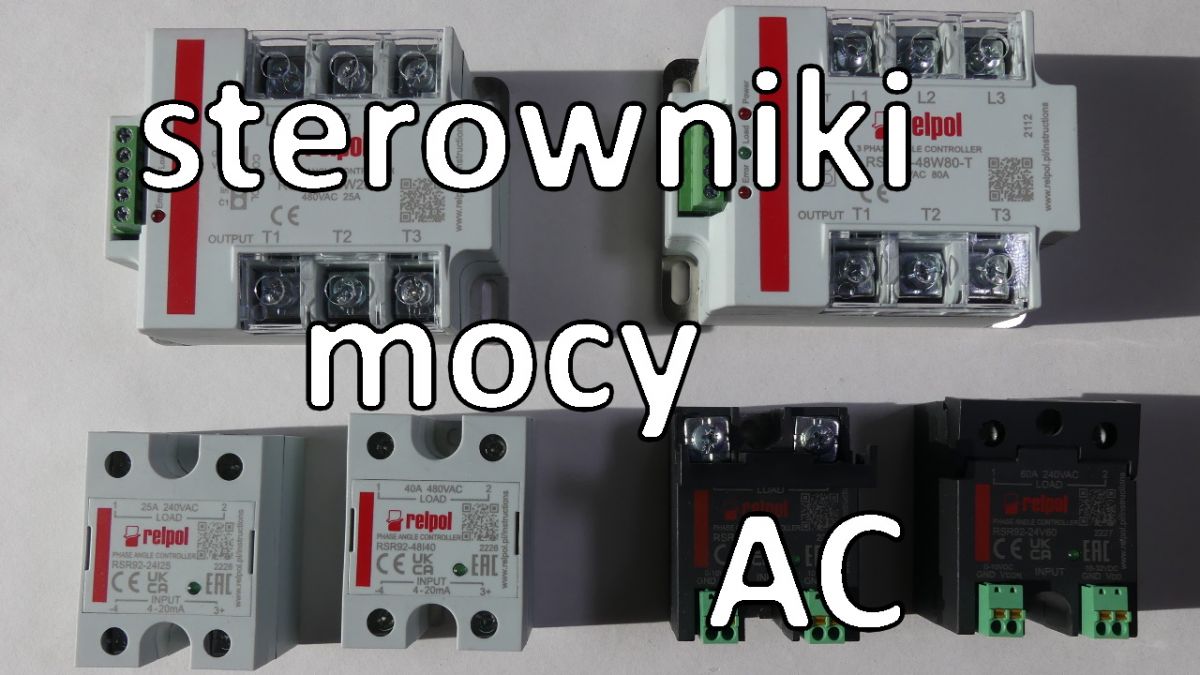

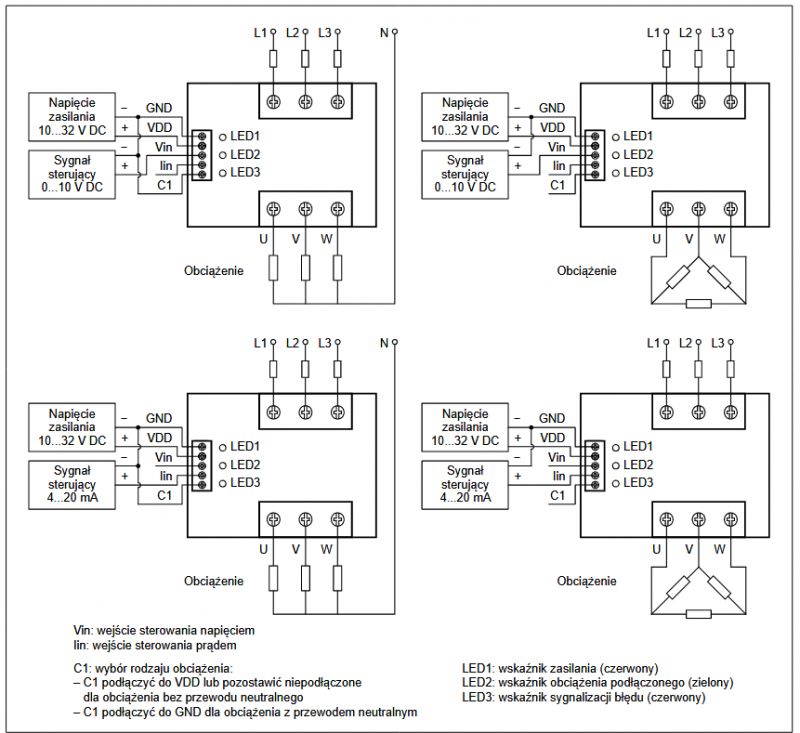

    W zakresie trójfazowych sterowników mocy z serii RSR92 zostały udostępnione modele RSR92-48W25-T i RSR92-48W80-T. Sterowniki trójfazowe wymagają zasilania napięciem 10-32V, posiadają zarówno wejście napięciowe 0-10V, jak i prądowe 4-20mA. Wejście C1 pozwala na konfigurację rodzaju odbiornika: z podłączonym przewodem N lub bez podłączonego przewodu neutralnego.

    Sterowniki mocy RSR92 - nowości w ofercie Relpol


    Seria RSR92 posiada zróżnicowane modele przeznaczone do pracy z prądami o różnych wartościach maksymalnych. Dla odbiorników jednofazowych i trójfazowych dostępne są modele z sygnałem wejściowym prądowym i napięciowym. Płynna regulacja prądu odbiornika odbywa się poprzez zmianę kąta zapłonu tyrystora (sterowanie fazowe). Sterowniki znajdują zastosowanie w wielu gałęziach przemysłu będąc elementami sterowania nagrzewnic pieców przemysłowych, silników. Wykorzystywane są w sektorze spożywczym, w produkcji szkła, pakowaniu, obróbce tworzyw sztucznych, procesach wyżarzania, hartowania, suszenia.

    Czy stosujecie sterowniki mocy wykorzystujące sterowanie fazowe?

    [Artykuł sponsorowany]

    Fajne? Ranking DIY
    O autorze
    TechEkspert
    Redaktor
    Offline
    W moich materiałach znajdziecie testy i prezentacje sprzętu elektronicznego, modułów, sprzętu pomiarowego, eksperymenty. Interesuje mnie elektronika cyfrowa, cyfrowe przetwarzanie sygnałów, transmisje cyfrowe przewodowe i bezprzewodowe, kryptografia, IT a szczególnie LAN/WAN i systemy przechowywania i przetwarzania danych.
    Specjalizuje się w: mikrokontrolery, rozwiązania it
    TechEkspert napisał 5819 postów o ocenie 4623, pomógł 15 razy. Jest z nami od 2014 roku.
  • REKLAMA
  • #2 20329702
    tmf
    VIP Zasłużony dla elektroda
    Fajne, dobrze wiedzieć, że coś takiego jest, w dodatku polskie. Do tej pory używam styczników do sterowania m.in. grzałką, pytanie, jaką przewagę miałyby elementy elektroniczne? Z wad widzę oczywiście konieczność użycia radiatora i odprowadzenia tego ciepła, z zalet - zapewne mniejsze zakłócenia i większa żywotność. Jako elementy wykonawcze, też warto by mieć jakąś serię na MOSFET/IGBT dla minimalizacji strat.
    Czy te elementy mają jakieś wbudowane zabezpieczenia? Np. temperaturowe? Byłby to dodatkowy atut. Fajnie byłoby mieć takie bardziej zaawansowane sterowniki - np. zwracające informacje o płynącym prądzie, napięciu itd. Taki feed back przy postępującej automatyzacji domów by się przydał. Podobnie jak jakiś interfejs cyfrowy.
    BTW, robiąc zrzuty z Rigola, możesz używać funkcji print screen, która zapisuje obraz z oscyloskopu na pendrive. Można też bezpośrednio podłączyć przez USB z oprogramowaniem sterującym. Będzie zdecydowanie lepsza jakość zapisów.
  • REKLAMA
  • #3 20330104
    TechEkspert
    Redaktor
    Dziękuję za podpowiedź z Rigolem, korzystam z zapisu na pendrive USB - jest to wygodne, z oprogramowania nigdy nie korzystałem, pora spróbować. Podczas pracy nad tym materiałem zapomniałem zapisać zrzut na oscyloskopie i wyciąłem klatkę z filmu.

    W materiale poruszona jest nowość w ofercie Relpol czyli sterowniki (fazowe) mocy, wcześniej testowaliśmy wiele produktów przekaźnikowych od Relpol w tym przekaźniki EMR ale także SSR dla prądów AC ale także SSR dla DC.

    Nie mam żadnych informacji o zabezpieczeniach termicznych w przekaźnikach SSR (zapytam o to), w notach katalogowych brak informacji na ten temat, za to producent dostarcza bardzo dobrze opracowany materiał jak dobrać radiator do wybranego przekaźnika lub sterownika.

    W ramach zabezpieczeń w przekaźnikach SSR dla AC stosowane są wbudowane układy gasików RC i warystorów (MOV), dla przekaźników DC producent zaleca stosowanie zewnętrznej diody ograniczającej przepięcie jeżeli sterujemy odbiorem o charakterystyce indukcyjnej.

    Dla prądów stałych dostępna jest seria przekaźników półprzewodnikowych RSR95 na tranzystorach MOSFET/IGBT: Przekaźniki SSR do prądów DC - RSR95 - nowości od Relpol

    Dla prądów przemiennych przekaźników półprzewodnikowych opartych o tyrystory i triaki jest więcej np. ostatni materiał: Nowe przekaźniki SSR od Relpol - przegląd

    Zarówno SSR jak i EMR mają swoje wady i zalety dlatego w sprzedaży nadal są przekaźniki elektromechaniczne jak i półprzewodnikowe: SSR Przekaźniki półprzewodnikowe od Relpol - testy, recenzja.

    W skrócie przekaźniki półprzewodnikowe SSR:
    +duża trwałość, brak elementów mechanicznych, brak drgań styków i łuku na stykach, bezgłośne operacje łączeniowe
    +szybki czas reakcji (przekaźniki DC i AC załączane natychmiast) oraz możliwość precyzyjnego sterowania (wbudowany układ załączania w zerze lub sterowanie fazowe), możliwa duża częstotliwość operacji łączeniowych
    +redukcja zakłóceń (brak łuku na stykach, możliwość załączania obciążenia w zerze)
    +odporność na wibracje i wstrząsy oraz warunki środowiskowe takie jak kurz agresywne środowisko
    +możliwość zintegrowania ograniczników przepięć - układy gasikowe RC oraz warystory (MOV) dla AC
    +niska moc potrzebna do wysterowania obwodu wejściowego

    -spadek napięcia na tyrystorach lub tranzystorach, moc strat i konieczność odprowadzania ciepła (radiatory)
    -wrażliwość na przepięcia oraz szybkie wzrosty prądu
    -dla przekaźników AC występuje prąd upływu (zwykle ~1mA przy 230V AC)

    W skrócie przekaźniki elektromagnetyczne EMR:
    +pomijalny spadek napięcia na stykach
    +duża odporność na przepięcia
    +brak prądu upływu
    +kompatybilność obwodu wyjściowego jednocześnie z prądem stałym i przemiennym
    +mogą przełączać sygnały o niskich mocach i napięciach

    -zużywanie się styków podczas operacji łączeniowych
    -długi czas reakcji (~20ms), ograniczona częstotliwość operacji łączeniowych
    -drgania styków, łuk elektryczny na stykach, zakłócenia elektromagnetyczne
    -hałas podczas wykonywania operacji łączeniowych
    -większa moc pobierana przez cewkę przekaźnika w porównaniu do SSR
  • REKLAMA
  • #4 20331652
    tmf
    VIP Zasłużony dla elektroda
    Super, dziękuje za podsumowanie, myślę, że jasno wypunktowane zalety i wady będą pomocne dla wielu osób. Wygląda to dobrze.
  • #5 20335488
    jarekgol
    Poziom 38  
    @TechEkspert Uznanie za oscylogramy w artykule tego typu. Swoją drogą jak je wrzucasz, zwróć uwagę czy masz opcje zapisu do png a nie jpg, będą wtedy ostre. Mój chińczyk zapisuje na pendrive w bmp, ale żeby wrzucić tu na forum muszę je konwertować i png się dobrze sprawdza.
    Ciekawe czy te produkty nadałyby się do silników DC, bo już trochę takich widziałem sterowanych kątem fazowym. Ino za zwyczaj mają jakieś dziwne napięcie i potrafią mieć układ jednopołówkowy lub potrzeba ograniczenia "maksymalnego otwarcia".
  • #6 20336611
    TechEkspert
    Redaktor
    Dzięki, Rigol umie zapisywać do png,

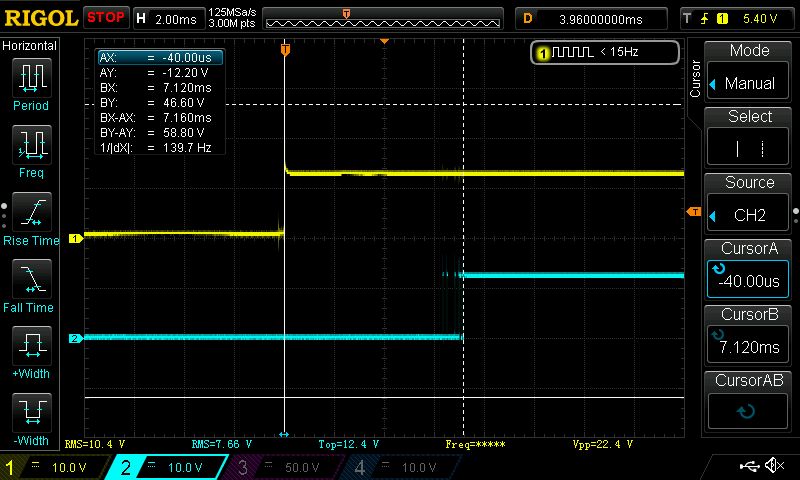

    przykładowo poniżej widoczne opóźnienie w załączaniu przekaźnika elektromagnetycznego i efekt odbijania styków zapisany z Rigola do png (żółte napięcie na cewce, niebieski napięcie na odbiorniku).
