Satel MPD-300 - lokalizacja anteny 433MHz na płytce i wyprowadzenie na zewnątrz czujki

Witam serdecznie kolegów.

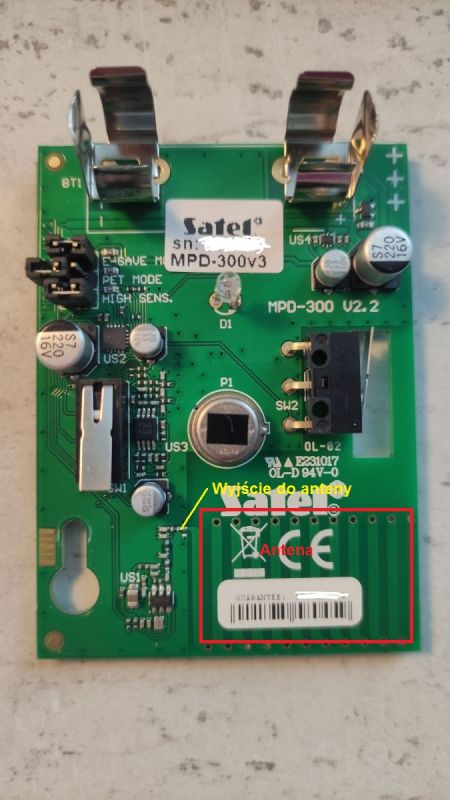

Czy ktoś może wskazać gdzie na płytce czujki bezprzewodowej MPD-300 znajduje się antena 433 MHz. Mam sygnał na poziomie 33% - 36% i zdarzają się przerwy w komunikacji. Chciałbym wyprowadzić antenę na zewnątrz czujki, może coś się polepszy. Poniżej zdjęcia płytki czujki:

Te ścieżki pod napisem "Satel" to antena.

A dolutowując swoja ,,niby" antenę, kompletnie roztroisz nadajnik. Zamiast zyskać zasięg, to go pogorszysz.

Dziękuję za zainteresowanie tematem. Miałem właśnie obawy czy nie pogorszę sprawy dołożeniem "anteny". Biorąc pod uwagę łatwość modyfikacji i tak to pewnie sprawdzę. Jak się nie sprawdzi to wylutuję i tyle.
Czy jest jakiś mądrzejszy sposób na polepszenie komunikacji (nie chodzi mi o retransmiter Satela)?

Witam,

Możesz spróbować wydłużyć antenę po stronie odbiornika, a nie w czujkach... Generalnie to częstotliwość 433 MHz i działa bardzo losowo, zależnie od zakłóceń.
Najlepsza porada to oczywiście unikać systemu bezprzewodowego 433MHz Satel-a i wymienić na Abax-2.

Pozdrawiam.

Zgadzam się z kolegą @bhtom , 433 MHz to niestety nie za bardzo udane rozwiązanie, możesz jeszcze zastosować retransmiter sygnału radiowego MRU-300.

Jak po stronie odbiornika wydłużyć antenę? (Perfecta 32 WRL)
Centrali nie ruszę ale może przewód antenowy przerzucę za ścianę to będzie o jedną ścianę mniej. Czujka MPD-300 (jedyna bezprzewodowa w systemie, jest jeszcze manipulator ale jako dodatkowy i działa bez zarzutów) jest zamontowana w garażu poza domem. Garaż jest z blachy oddalony około 20 metrów od domu. Do centrali jest do pokonania jedna ściana zewnętrzna domu z ociepleniem i w środku ściana działowa, przez którą bez problemu mogę przeprowadzić przewód. Mogę dodać, że manipulator bezprzewodowy jest za tą ścianą działową i poziom sygnału jest na 99%. Obecnie sygnał z MPD-300 to 31%, wczoraj zaobserwowałem, że było tylko 9%, a pomimo to centrala nie raportowała utraty łączności. Wnioskuję, że problem z utratą łączności (średnio 2 w tygodniu) nie leży w niskim poziomie sygnału tylko... no właśnie?

bhtom wrote:

Możesz spróbować wydłużyć antenę po stronie odbiornika, a nie w czujkach...

Jak wydłużyć? Długość anteny wynika wprost z długości fali (czyli pośrednio częstotliwości)

Pytając jak wydłużyć, miałem na myśli raczej sposób i miejsce podłączenia, przylutowania. Może zewnętrzna antena 433 MHz taka jak do pilotów bramowych?

Witam,

bezpiecznykrakow wrote:

Jak wydłużyć?

Ja "walczę" z bezprzewodówką Micry Satel-a od ładnych kilku lat. Korzystam z modułu MCU w którym jest wyprowadzona "antena" w postaci pojedyńczego przewodu. Mam kilka czujek w linii prostej około 5 metrów od MCU, ale na innej kondygnacji, dzieli je jeden strop i jedna ściana. To jest totalna loteria, a w zasadzie była, bo ostatnio się trochę uspokoiło. Oczywiście chodzi o notoryczne utraty łączności z centralą. Najbardziej upierdliwa jest czujka dymu MSD-300. Przedłużałem antenę MCU o kilka, kilkadziesiąt cm, pomagało na krótko...
Poprawiło się dopiero jak wpadłem na pomysł (może głupi ) aby do końca anteny modułu MCU podłączyć wolną żyłę przewodu YTDY najdalszej od centrali, przewodowej czujki (najdłuższy przewód).

Pozdrawiam.

bhtom wrote:

Najbardziej upierdliwa jest czujka dymu MSD-300. Przedłużałem antenę MCU o kilka, kilkadziesiąt cm, pomagało na krótko...

A czy tam najnowszy firmware do centrali nie polepszał trochę sprawy?

Witam,

Niestety nie wiem, gdyż ja mam Versę... Wszystko aktualizuję na bieżąco.

Pozdrawiam.

bhtom wrote:

Niestety nie wiem, gdyż ja mam Versę... Wszystko aktualizuję na bieżąco.

A, wybacz Mylicie mi się.

Po aktualizacji firmware Perfecty zasięg skoczył o 10 punktów procentowych w górę (było 33-36% jest 43-44%). No chyba, że to zbieg okoliczności i pogoda sprzyja komunikacji 433 MHz
Na ten moment porzucam pomysł z ingerencją w anteny.

Kilka lat temu wprowadziłem ten pomysł w życie, w tej samej czujce (choć wtedy Satel stosował lutowane anteny paskowe, teraz widze wprowadził oszczędności). Czujka też znajduje się w blaszanym garażu, kilkanaście metrów + dwie ściany od centrali Perfecta WRL. Wyjściowo sygnał był na poziomie 29% i przychodziły regularne informacje o zerwaniu połączenia. Po zabiegu, czyli odlutowaniu fabrycznej anteny i dolutowaniu antenki GSM na magnesie (będącej na podorędziu), mimo niedopasowania falowego, sygnał skoczył na 54%.

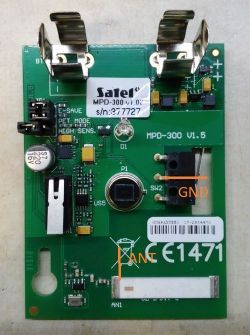

Miejsce dolutowania przewodu gorącego oraz ekranu widoczne na zdjęciach.

No to dobre wieści Wprawdzie, jak już pisałem, po aktualizacji komunikacja się polepszyła ale spróbuję jeszcze z upgradem anteny. Ten ekran koncentryka, jak dobrze widzę, podpiąłeś po środkową nóżkę od sabotażu? W mojej czujce antena jest w wersji na płytce. Gdzie się wpiąć z rdzeniem w żółte czy w czerwone?

lmax wrote:

Ten ekran koncentryka, jak dobrze widzę, podpiąłeś po środkową nóżkę od sabotażu?
Gdzie się wpiąć z rdzeniem w żółte czy w czerwone?

U mnie na środkowej nóżce mikroprzełącznika jest masa, przypuszczam, że u Ciebie będzie tak samo.
Wepnij się przy czerwonym, ale ja bym to zrobił wyżej, u samego wyjścia nadajnika, przy tym ostatnim elemencie SMD. Na razie możesz wypróbować bez cięcia ścieżek, ale docelowo obie anteny raczej nie powinny pracować równolegle.
