[BK7231T / WB2S] Demontaż ogólnej inteligentnej wtyczki tuya z licznikiem energi

Cześć wszystkim.
Chciałbym dodać łzę ogólnej inteligentnej wtyczki tuya opartej na wb2s.
Kupiłem to urządzenie jakiś czas temu z aliexpress:


Przyszedł z tuya 1.3.5 i zainstalowałem OpenBeken za pomocą noża tuya dla BK7231T i wybrałem inteligentną wtyczkę Generic Tuya NAS WR07W 16A.
Wydaje się dość podobny do LSPA7 https://www.elektroda.com/rtvforum/viewtopic.php?p=20300613#20300613 lub Model: PE-01E IP44 https://www.elektroda.com/rtvforum/topic3927458.html
Z zewnątrz jest identyczny jak LSPA9, ale dioda jest niebieska zamiast fioletowej, jak LSPA9.

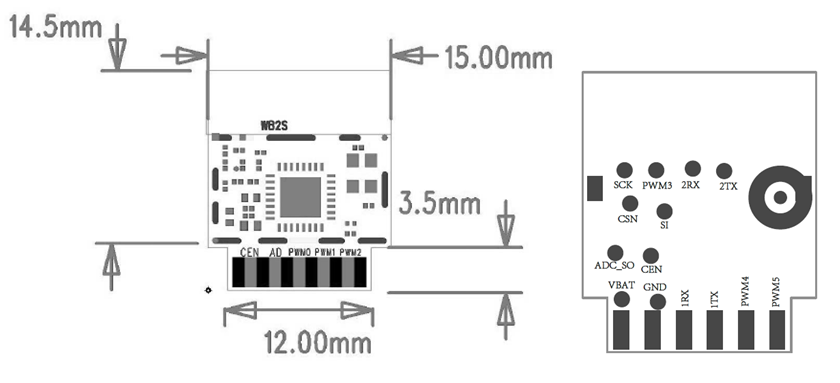

Opiera się na WB2S z BK7231T i BL0937 do monitorowania parametrów elektrycznych, takich jak napięcie, intensywność i zużycie energii.



Niestety, ani na zewnątrz, ani nawet na płytce drukowanej nie ma marki ani etykiety.





Przycisk jest podłączony do PIN 1TX
Dioda LED (ujemna) jest podłączona do PIN PWM0

Użyłem konfiguracji z Modelu: LSPA7 i zmodyfikowałem pin przycisku na 11
Pin 6: WifiLED_n na kanale 0
Pin 7: BL0937CF na kanale 0
Pin 8: BL0937CF1 na kanale 0
Pin 11: Przycisk na kanale 0
Pin 24: BL0937SEL na kanale 1
Pin 26: Przekaźnik na kanale 0



Postępowałem zgodnie z tym przewodnikiem: https://www.elektroda.com/rtvforum/topic3887748.html, aby skalibrować urządzenie.
Nie miałem blisko miernika mocy, więc użyję mojego multimetru jako podejścia do kalibracji tego z żarówką 100 W jako obciążeniem.
Bez obciążenia mierzy:

Quote:

BL0937 Napięcie=194,169738, Prąd=0,000000, Moc=0,000000

Ale multimetr pokazuje 227V, więc w zakładce dziennika aplikacji wpisałem tę wartość:

Quote:

Zestaw napięcia 227

I dostałem korektę napięcia:

Quote:

Info:EnergyMeter:VoltageSet: podałeś 227,000000, ustaw ref na 0,145886

Więc poszedłem dalej i włączyłem żarówkę

Quote:

BL0937 Napięcie=227,583541, Prąd=0,358631, Moc=72,000000

Napięcie jest korygowane, ale nie moc i prąd
Moc powinna wynosić 100W, więc w zakładce log zrobiłem to samo z mocą:

Quote:

PowerSet 100
Informacje: Licznik energii owerSet: dałeś 100.000000, ustaw ref na 1.666666

Jeśli weźmiemy pod uwagę P=V*I, prąd powinien wynosić 100/228=0,44A

Quote:

Bieżący zestaw 0.44
Info:EnergyMeter:CurrentSet: podałeś 0.439999, ustaw referencję na 0,012941

Te poprawki zostaną dodane automatycznie, więc nie będziesz potrzebować poniższych kroków.
Dzięki p.kaczmarek2 za pomoc.

Witam, dziękuję za rozbiórkę. Oto moje wskazówki:

elbuit wrote:

Code: text Expand Select all Copy to clipboard

startDriver BL0937
VREF 0.145886
IREF 0.012941
PREF 1.666666

Hmm od kilku miesięcy nie trzeba już ręcznie zapisywać REF-ów, są one zapisywane automatycznie jak w Tasmocie.

elbuit wrote:

Jedyne, czego nie mogłem zrobić, to włączyć lub wyłączyć przekaźnik po naciśnięciu przycisku.
Ale myślę, że coś przegapiłem, ponieważ jestem nowicjuszem w OpenBeken.

Konfiguracja wygląda na 100% poprawną. Powiedziałbym raczej, że twojego przycisku nie ma w rzeczywistości na P10. Może po prostu spróbuj brutalnie przeforsować wszystkie piny i zobacz, który zareaguje?

p.kaczmarek2 wrote:

Witam, dziękuję za rozbiórkę. Oto moje wskazówki:
Hmm od kilku miesięcy nie trzeba już ręcznie zapisywać REF-ów, są one zapisywane automatycznie jak w Tasmocie.

Edytowane.

p.kaczmarek2 wrote:

Konfiguracja wygląda na 100% poprawną. Powiedziałbym raczej, że twojego przycisku nie ma w rzeczywistości na P10. Może po prostu spróbuj brutalnie przeforsować wszystkie piny i zobacz, który zareaguje?

Brrr, poszedłem za przewodami i przycisk poszedł na 1TX zamiast 1RX.
Edytowane i poprawione w głównym poście.

Dzięki za pomoc.

OK, więc ma inny pin dla przycisku.

Teraz mamy już wtyczkę wyglądającą jak LSPA9 na naszej liście szablonów. Czy możesz podać mi jakieś konkretne informacje, jak odróżnić stary LSPA od tej wtyczki? Może na obudowie, opakowaniu itp. była jakaś nazwa modelu? A może są one praktycznie takie same z zewnątrz?

p.kaczmarek2 wrote:

OK, więc ma inny pin dla przycisku.

Teraz mamy już wtyczkę wyglądającą jak LSPA9 na naszej liście szablonów. Czy możesz podać mi jakieś konkretne informacje, jak odróżnić stary LSPA od tej wtyczki? Może na obudowie, opakowaniu itp. była jakaś nazwa modelu? A może są one praktycznie takie same z zewnątrz?

Kupiłem to z aliexpress, ale teraz jest niedostępne:
https://es.aliexpress.com/item/1005001845474874.html

Niestety, ani na zewnątrz, ani nawet na płytce drukowanej nie ma marki ani etykiety.

Z zewnątrz jest identyczny jak LSPA9, ale dioda jest niebieska zamiast fioletowej, jak LSPA9.

Ale to urządzenie to WB2S z miernikiem BL0937.

Przetestowałem z parametrami z pierwszego postu i działa naprawdę dobrze

Jeśli odetnę Wi-Fi od mojego punktu dostępowego, dioda zacznie migać, ale po ponownym podłączeniu dioda nadal świeci bez migania.

Przycisk OK
Wi-Fi led OK
przekaźnik w porządku
licznik energii ok





@p.kaczmarek2 dzięki za pomoc i za OpenBeken.
