[BK7231T] Ściemniacz OXT 1ch WiFi Tuya - OpenBeken problem z ściemnianiem / MCU

Question

Po wgraniu oprogramowania OpenBeken na moduł ściemniacza, skonfigurowaniu portów, nie działa sterowanie ściemnianiem. Dioda, przycisk na płytce oraz z...

p.kaczmarek2 · Answer

Witaj, masz ciekawe urządzenie, nie widziałem go wcześniej i nie analizowałem, ale spróbuję jakoś pomóc "w ciemno".dInput kopiuje wartość High/Low z danego pinu do kanału, używając tego odcinasz sobie możliwość sterowania przez sieć. Chyba raczej chcesz użyć TglChannelOnToggle, wtedy zmiana stanu na switchu przełącza kanał w przeciwny stan, wiec sterowanie przez WiFi też działa.Chwila, czyli używasz jednocześnie kanału 2 jako dimmer (ściemniacz) oraz jako wartość dInput? Przecież dInput będzie Ci ustawiać ten kanał na wartości 0 lub 1 i ciągle będzie Ci nadpisywać wartość ściemniacza z tego kanału. Nie możesz przechowywać dwóch rzeczy w jednej zmiennej.Musisz albo swój dInputowy kanał dać na coś innego niż kanał 2 (np. na wolne 3), albo kanał ze ściemniaczem (dimmer) dać na inny slot niż te 2.Przypominam składnię linkTuyaMCUOutputToChannel :Code: text Expand Select all Copy to clipboard
linkTuyaMCUOutputToChannel	[dpId][varType][channelID]
https://github.com/openshwprojects/OpenBK7231T_App/blob/main/docs/commands.md

koloksk1 · Answer

Przyciski(toggle, dimmer) połączone do tuyamcu nie reagują od początku, czyli przed ustawieniem dinput na P7. Dlatego szukałem innego sposobu na załączenie mosfeta i przypadkiem zauważyłem, że po ustawieniu dinput mosfet się czasami załącza. Dodam także, że nie mam żadnych logów komunikacji z tuyamcu, jedynie wyświetla się komunikat o załączeniu drivera.

p.kaczmarek2 · Answer

Za bardzo chaos się zrobił, można się pogubić.Po kolei... logi.  Zacząłbym od tego.Następnie... odpiąłbym wszystkie ustawienia dInputów, tzn. ustawił wszystkie piny na bez roli... by nie mieszały...Potem reboot, ale z tym skryptem:Code: text Expand Select all Copy to clipboard

Kod: [rozwiń] [zaznacz wszystko][Kopiuj do schowka]

startDriver TuyaMCU
setChannelType 1 toggle
setChannelType 2 dimmer
tuyaMcu_setDimmerRange 0 1000
linkTuyaMCUOutputToChannel 1 1 1
linkTuyaMCUOutputToChannel 2 2 2
I wtedy bym sprawdzał, czy w ogóle cokolwiek reaguje na kontrolki z panelu WWW, tj. na kontrolkę toggle (tutaj kanał 1) oraz kontrolkę slider (tutaj kanał 2).Można też spróbować szukać całkiem w innym miejscu... przykładowo, czy w ogóle komunikacja z MCU żyje? A może trzeba inny baud ustawić? Wykonywałeś jakiekolwiek testy z uart snifferem? Raczej nie?Code: text Expand Select all Copy to clipboard
tuyaMcu_setBaudRate 115200
A MQTT masz podłączone?

koloksk1 · Answer

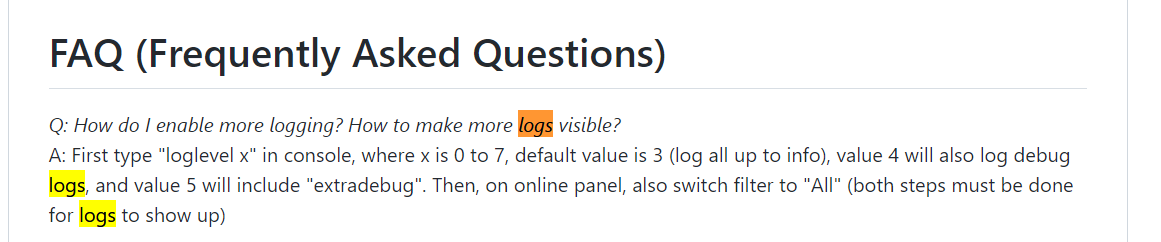

Dla pewności wyczyściłem całą konfigurację.Po zmianie loglevel na 7 zaczęło pokazywać komunikaty:Code: text Expand Select all Copy to clipboardExtraDebug:TuyaMCU:TuyaMCU heartbeat_valid = 0, product_information_valid=0, self_processing_mode = 1, wifi_state_valid = 0, wifi_state_timer=0
oraz przy zmianie dimmera:Code: text Expand Select all Copy to clipboardDebug:TuyaMCU:TuyaMCU_OnChannelChanged: mapped value 100 (OpenBK7321T_App range) to 1000 (TuyaMCU range)
Zmienienie bauda na 115200 nic nie dało.Nie wykonywałem.Aktualnie nie.

p.kaczmarek2 · Answer

Z tych logów nie wynika by jakakolwiek komunikacja z MCU następowała.

Czy jesteś autorem tych zdjęć i wpisów z zalinkowanego tematu Tasmoty?

Chwila, moment....

koloksk1 wrote:

Przecież z tego zdjęcia (oraz z wyprowadzeń LMA35 na zdjęciu wcześniej) wynika, że U1_RX, potrzebne dla TuyaMCU wcale nie jest podłączone! Nie ma fizycznego połączenia miedzy RX portu TyuaMCU a układem scalonym TuyaMCU.

Czy to urządzenie w ogóle korzysta z TuyaMCU? Skąd wzięły się dpID, jak je określono?

Dodano po 1 [godziny] 33 [minuty]:

koloksk1 wrote:
Mosfeta udało mi się załączyć ustawiając port P7 na dInput kanał 2 (nie zawsze działa)

a gdyby wyłączyć totalnie TuyaMCU, skasować cały autoexec.bat, zrebootować i ustawić P11 (TX1) na Relay i spróbować nim przełączać?

koloksk1 · Answer

Nie jestem autorem dlatego podałem źródło. Mój moduł jest identyczny i jest w nim ten sam układ ZH-Z06-A rev.A .Dorzucam kilka moich zdjęć. dpID wywnioskowałem według tego poradnika https://www.zigbee2mqtt.io/advanced/support-n...ya_data_points.html#_4-create-a-cloud-projectDane z dumpa domyślnego softa tuya (storage.json):Code: text Expand Select all Copy to clipboard
{
	"gw_bi": {
		"uuid": "8a3ee6ed8ec6c49c",
		"psk_key": "xxx",
		"auth_key": "xxx",
		"ap_ssid": "SmartLife",
		"ap_passwd": null,
		"country_code": null,
		"bt_mac": null,
		"bt_hid": null,
		"prod_test": false,
		"fac_pin": "wpzhrpz3k0sxl6ew"
	},
	"gw_di": {
		"abi": 0,
		"id": "bf558876b13a40702dh8xx",
		"swv": "1.0.2",
		"bv": "40.00",
		"pv": "2.2",
		"lpv": "3.3",
		"pk": "wpzhrpz3k0sxl6ew",
		"firmk": null,
		"cadv": "1.0.3",
		"cdv": "1.0.0",
		"dev_swv": "1.0.2",
		"s_id": "0000037fs2",
		"dtp": 0,
		"sync": 0,
		"attr_num": 0,
		"mst_tp_0": 0,
		"mst_ver_0": null,
		"mst_tp_1": 0,
		"mst_ver_1": null,
		"mst_tp_2": 0,
		"mst_ver_2": null,
		"mst_tp_3": 0,
		"mst_ver_3": null
	},
	"tls_ca_cnt": 0,
	"gw_wsm": {
		"nc_tp": 1,
		"ssid": null,
		"passwd": null,
		"md": 0,
		"random": 0,
		"wfb64": 1,
		"stat": 1,
		"token": null,
		"region": null,
		"reg_key": null,
		"dns_prio": 0
	},
	"is_stride": 0,
	"gw_ai": {
		"key": "xxx",
		"lckey": "xxx",
		"h_url": "http://a.tuyaeu.com/d.json",
		"h_ip": "52.58.178.100",
		"hs_url": null,
		"hs_ip": null,
		"hs_psk": "https://a3.tuyaeu.com/d.json",
		"hs_psk_ip": "3.121.131.36",
		"mqs_url": null,
		"mqs_ip": null,
		"mq_url": "m2.tuyaeu.com:1883",
		"mq_ip": "18.192.43.219",
		"ai_sp": null,
		"ai_sp_ip": null,
		"mq_psk": "m2.tuyaeu.com:8886",
		"mq_psk_ip": "3.64.85.28",
		"time_z": "+01:00",
		"s_time_z": "[[1679792400,1698541200],[1711846800,1729990800]]",
		"wx_app_id": null,
		"wx_uuid": null,
		"dy_tls_m": 2,
		"cloud_cap": 1025,
		"psk21_key": null
	},
	"0000037fs2": [
		{
			"type": "obj",
			"mode": "rw",
			"property": {
				"type": "bool"
			},
			"id": 1
		},
		{
			"type": "obj",
			"mode": "rw",
			"property": {
				"min": 10,
				"max": 1000,
				"scale": 0,
				"step": 1,
				"type": "value"
			},
			"id": 2
		},
		{
			"type": "obj",
			"mode": "rw",
			"property": {
				"min": 10,
				"max": 1000,
				"scale": 0,
				"step": 1,
				"type": "value"
			},
			"id": 3
		},
		{
			"type": "obj",
			"mode": "rw",
			"property": {
				"min": 0,
				"max": 86400,
				"scale": 0,
				"step": 1,
				"type": "value"
			},
			"id": 6
		},
		{
			"type": "obj",
			"mode": "rw",
			"property": {
				"range": [
					"off",
					"on",
					"memory"
				],
				"type": "enum"
			},
			"id": 14
		}
	],
	"em_sys_env": "bk7231t",
	"wf_start_md": 3,
	"timer_arr": {
		"lastFetchTime": 0,
		"cnt": 0
	}
}
Posiadam całego dumpa fw tuya z przed instalacji openbeken, jeśli byłby potrzebny do analizy to mogę go przesłać.sprawdziłem, nadal zero reakcji.

koloksk1 · Answer

Po wstępnym przeanalizowaniu ścieżek doszedłem do wniosku, że pin P7 (PWN1) nie jest do niczego podłączony. Oraz wygląda na to że BK7231T komunikuje się z układem HK32F030MF4P6 używając wyłącznie pinów tx oraz sck. Zrobiłem uproszczony schemat połączeń:

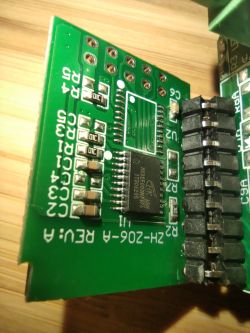

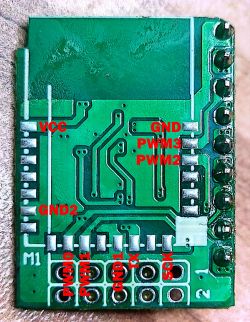

Kilka dodatkowych zdjęć:

p.kaczmarek2 · Answer

Tak jak pisałem - moim zdaniem to nie jest TuyaMCU.

Nie da się raczej UART przenieść z określonych pinów na BK, zawsze te same piny to UART1 i UART2.

Najlepiej by było to sprawdzić jakimś analizatorem logicznym, ewentualnie można dla zasady jeszcze sprawdzić, czy to nie jest coś w stylu jeden sygnał 1 lub 0 by włączać ściemniacz a drugi to np. PWM by ustawić jasność... ale nie sądzę.

Może to coś w stylu I2C, ale to z pinów też nie wynika, prawda? Na tabelce widzę jakieś I2C ale nie tam gdzie chcemy...

Ciężka sytuacja. Pierwszy raz to spotykam. Miałeś wyjątkowego pecha, że trafiłeś na urządzenie z czymś co nie jest aż tak często spotykane jak TuyaMCU, które dałoby się łatwo ogarnąć i jest już wspierane.

Da się gdzieś kupić ten ściemniacz, ale z tym konkretnym wnętrzem, by go przeanalizować na spokojnie na fabrycznym wsadzie?

koloksk1 · Answer

Zakupiłem go na allegro, dokładnie ta oferta: https://allegro.pl/oferta/sciemniacz-oxt-mini-sterownik-1-obwod-wifi-tuya-11757639668
