Uzywam wielu urzadzen Sonoff w moim domu. Dzieki nim udalo mi sie ulepszyc wiele aspektow codziennego zycia.
Dotychczas moja wiedza byla wystarczajaca aby z sukcesem zakonczyc kilka projektow.
Tym razem bede musial prosic bardziej doswiadczonych kolegow o pomoc gdyz wkraczam na tematy zwiazane z elektronika a nie czuje sie tutaj zbyt pewnie.
Obecny projekt to modyfikacja grzejnika elektrycznego Adax Neo 2000W tak aby stal sie smart i dzialal w moim systemie Sonoff.
Jest to dodatkowy grzejnik dzialajacy w sytuacji kiedy nie pracuje centralne ogrzewanie.
Caly system zwiazany z tym grzejnikiem bedzie skladal sie z nastepujacych elementow:
1. grzejnik elektryczny Adax Neo 2000W z usunietym oryginalnym sterowaniem (zostaje tylko element grzejny wraz z zabezpieczeniem termicznym)
2. Sercem systemu bedzie SONOFF TH Elite 16A. Jest to smart czujnik/przelacznik temperatury i wilgoci.
3. podlaczany do SONOFF TH Elite 16A czujnik temperatury i wilgoci SONOFF THS01
4. Solid State Relay (SSR)
Grzejnik zamontowany jest na scianie w poblizu gniazda zasilajacego. SSR bedzie zamontowany w samym grzejniku po prawej stronie tam gdzie obecnie jest uklad zasilania/sterowania. Jest to najchlodniejsze miejsce grzejnika gdyz grzalka jest po lewej stronie i troche wyzej niz ten uklad. Jedna z opcji jest montaz SSR na zewnatrz grzejnika. Jednak rozsadniej wydaje sie uzyc tego miejca gdzie obecnie znajduje sie sterowanie. Zeby bylo smieszniej to zalaczanie tego grzejnika odbywa sie z uzyciem SSR tyle tylko ze jest on czescia calej plytki ukladu zasilania od ktorej biegnie tasma do ukladu sterowania.
Natomiast czesc smart oraz czujnik temperatury beda znajdowac sie jakies 3 metry od grzejnika liczac w lini prostej a okolo 6 metrow liczac odleglosc po dlugosci scian.

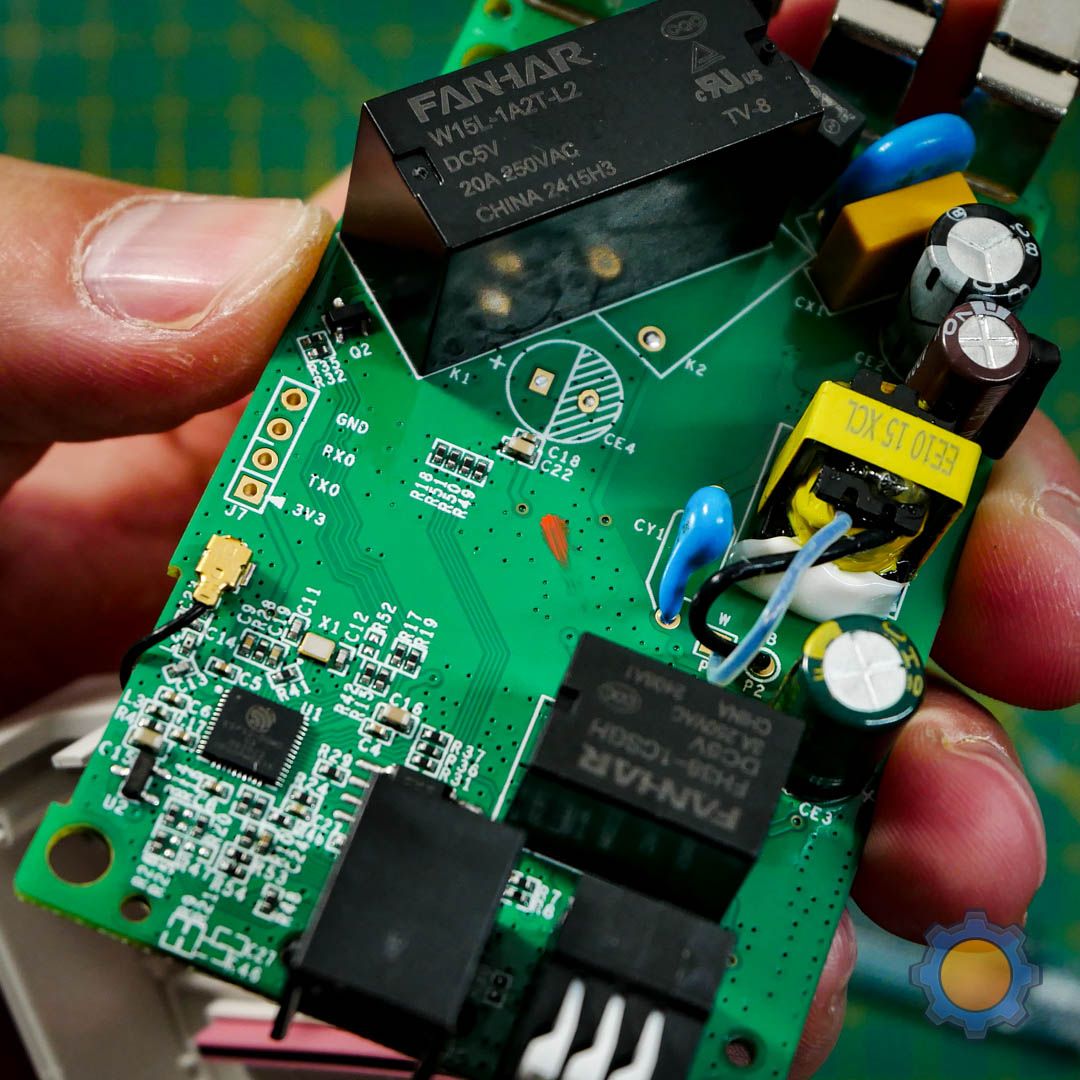

Modyfikacji bedzie poddany SONOFF TH Elite 16A w ktorym sa dwa tradycyjne przekazniki. Oba zasilane sa napieciem 5V i pracuja jednoczesnie. Ten wiekszy 16A to przekaznik przelaczajacy napiecie 220V z wejscia urzadzenia na wyjscie. Z kolei ten drugi przekaznik FANHAR FH38-1CSGH jest mniejszy rowniez zasilany z 5V i obsluguje wyjscie dry contacts.
Oba przekazniki zostana usuniete z plyty. Nastepnie wykorzystam zasilanie 5V ktorym oryginalnie zasilany byl ten mniejszy przekaznik aby sterowac nim modul SSR.
W tym celu uzyje kabla dlugosci okolo 6 metrow ktory bedzie podlaczony do zasilania 5V po malym przekazniku a z drugiej strony do wejscia SSR.
Teoretycznie wszystko wyglada prosto i ma sens... jest jednak jeden problem ktorego nie potrafie ogarnac.

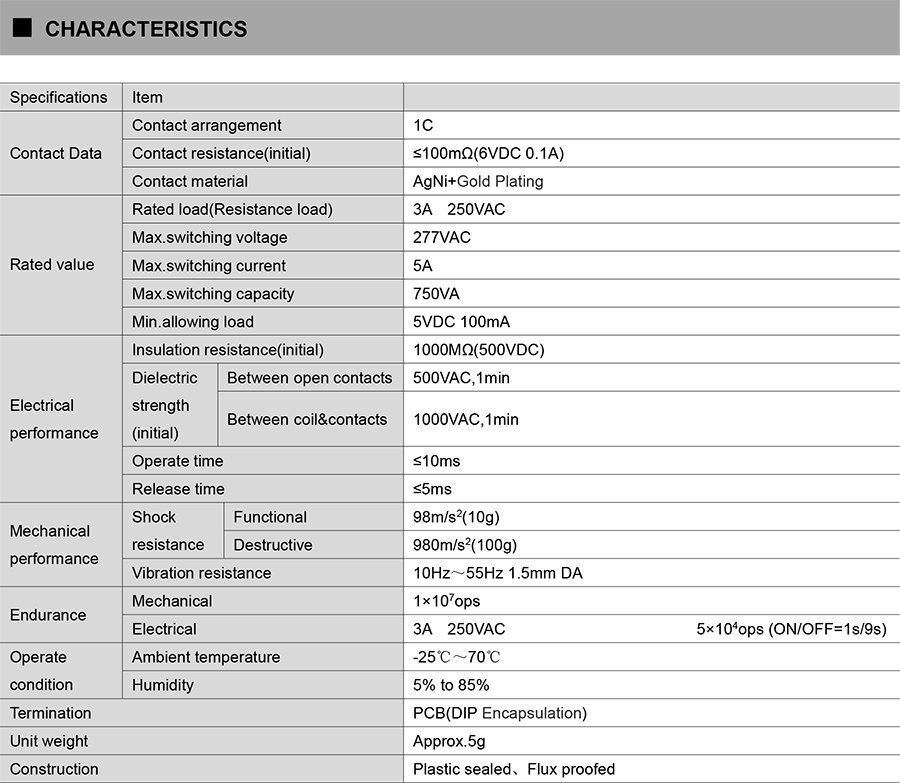

FANHAR FH38-1CSGH jest zasilany 5V ale z racji tego ze to tradycyjny przekaznik zakladam ze moze tam pojawic sie prad o natezeniu powyzej 100mA. Tego domyslam sie na podstawie specyfikacji tego przekaznika ktorej zdjecie wkleilem.
Z kolei wiekszosc dostepnych SSR w ich dokumentacji podaje zeby prad sterujacy znajdowal sie w zakresie 3-30V i nie przekraczal 10mA.
Prosze teraz o pomoc... czy podlaczenie SSR z uzyciem 5V ktore wczesniej zasilalo zwykly przekaznik bedzie dzialac poprawnie i SSR pobierze tylko tyle pradu ile potrzebuje? Czy musze zmierzyc natezenie pradu z tamtego zrodla i zastosowac opornik ktory zredukuje mi natezenie tych 5V do zgodnych ze specyfikacja SSR czyli 10mA?
Prosze tez o sugestie dotyczace wyboru samego SSR. Poki co wiem ze bedzie to SSR sterowany DC 5V a na wyjsciu bedzie zalaczal 220V i obciazenie przy 2000W to pewnie jakies 9-10A wiec wybiore cos z zapasem powiedzmy 20-25A. Doczytalem tez juz na temat tanich podrobek wiec jestem zdecydowany kupic drozszy modul SSR.
Czy jezeli moje napiecie sterujace SSR bedzie 5V to bezpieczniej bedzie mi kupic SSR sterowany zakresem od 3V? Czy taki SSR ktory ma zakres sterowania zaczynajacy sie od 4V rowniez bedzie OK? Widzialem kilka modeli Panasonic ktore maja zakres sterujacy zaczynajacy sie od 4V i nie jestem pewien czy to bedzie dzialalo poprawnie.

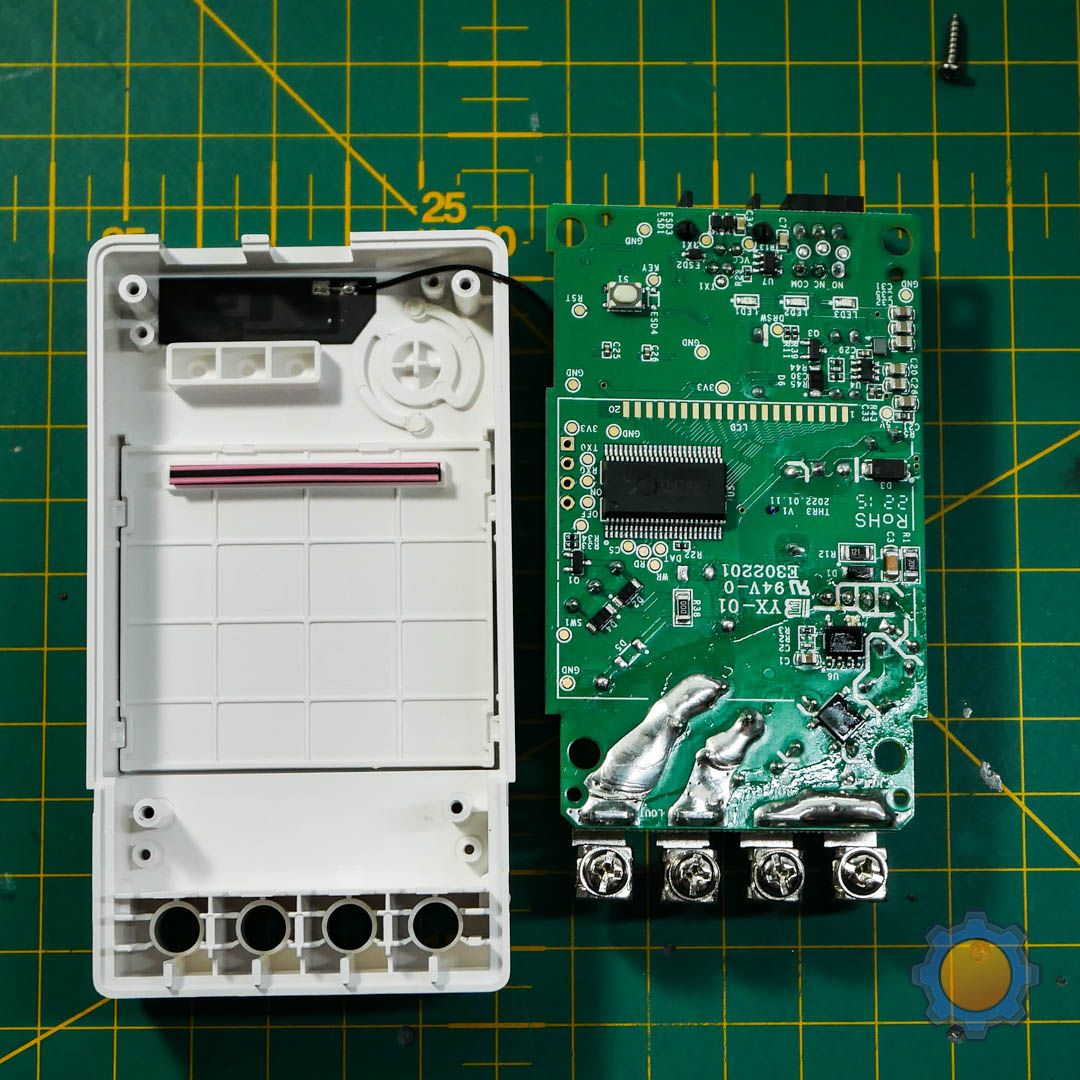

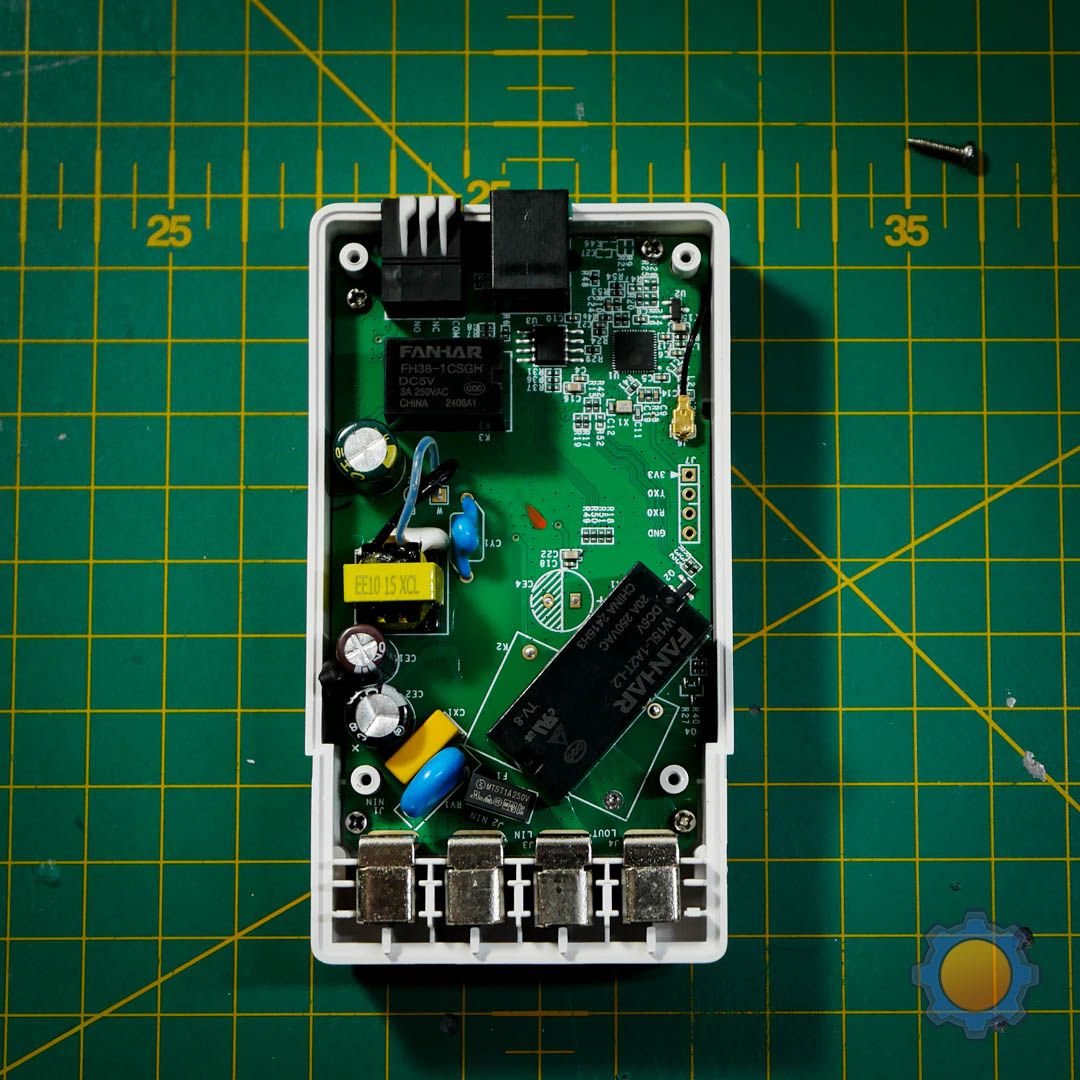

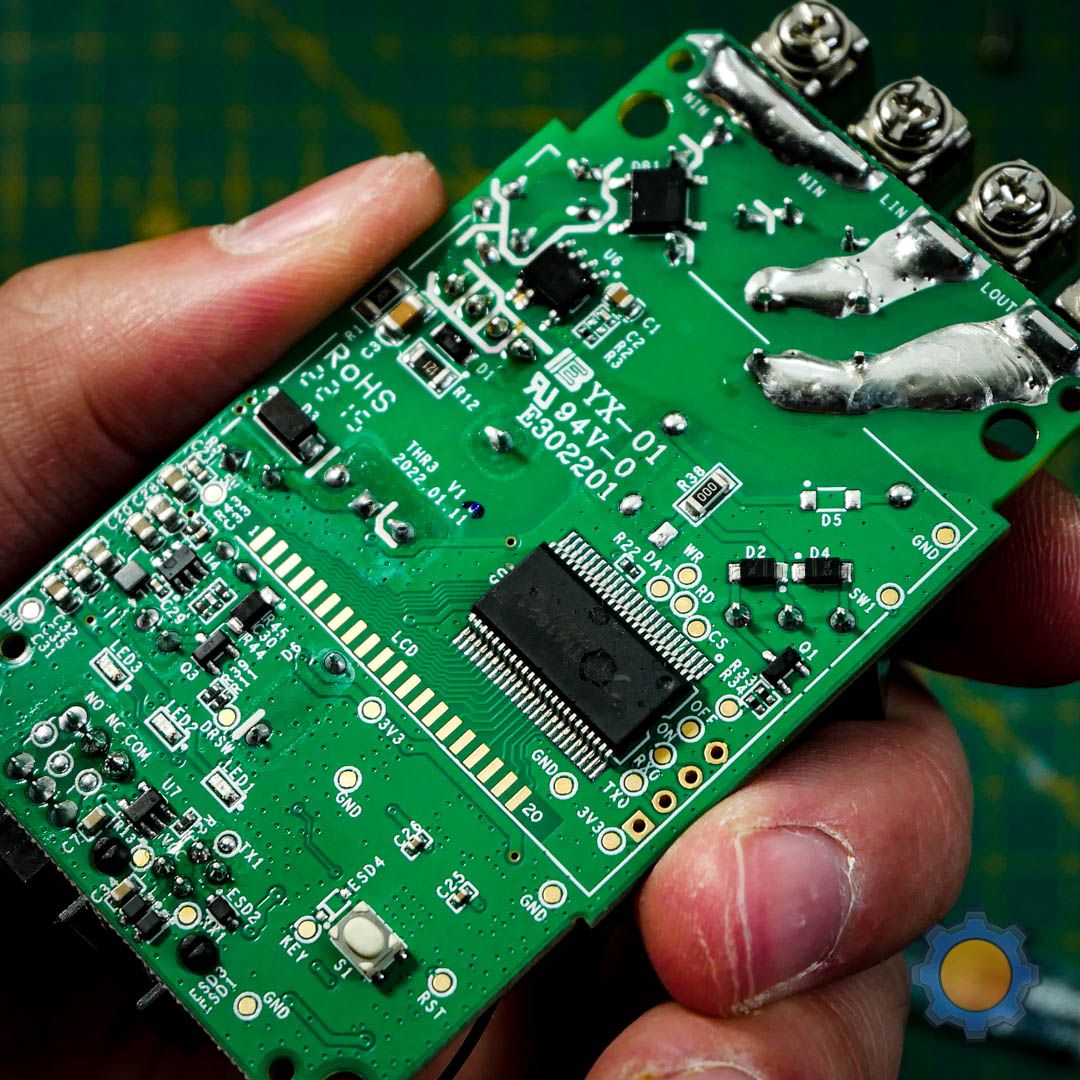

Wrzucam tez kilka "pozyczonych" zdjec samego urzadzenia Sonoff.
Generalnie cala idea polega na tym aby czujnik temperatury oraz czesc smart wraz z wyswietlaczem znajdowala sie w innym miejscu niz grzejnik. Dodatkowo chce sie pozbyc tradycyjnych przekaznikow z uwagi na dzwiek ktory generuja. Urzadzenie smart bedzie zasilane z innego gniazda i polaczy je z grzejnikiem jedynie kabel podajacy 5V ktore to zalaczy SSR.
