Gotze&Jensen KT850G - zasilanie w czajniku

maciep1972 07 Feb 2023 00:20 210 4
  • #1
    maciep1972
    Level 2  
    Dzień dobry,
    Naprawiam czajnik jak w tytule; na pokładzie mikrokontroler. Uszkodzenie w zasilaczu 5V. Na zdjęciach płytka od strony druku i od strony elementów. Zaznaczyłem wypalony rezystor R1 oraz układ U1.
    Gotze&Jensen KT850G - zasilanie w czajniku Gotze&Jensen KT850G - zasilanie w czajniku Gotze&Jensen KT850G - zasilanie w czajniku

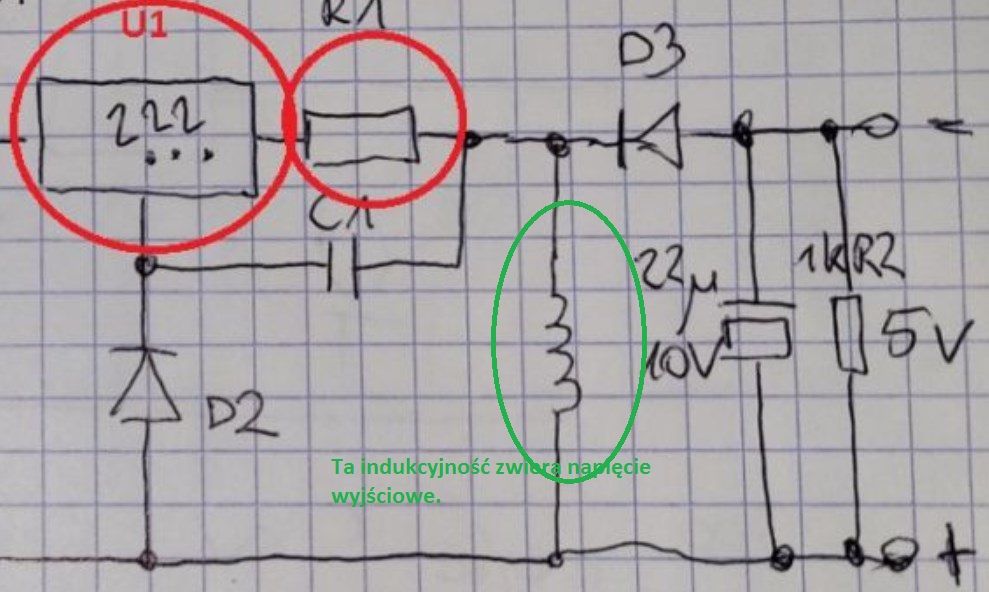

    Po wylutowaniu R1 i U1 i podaniu napięcia 5V z zewnątrz na pojemność 22uF/10V elektronika czajnika ożyła - wszystko działa. Techniką inżyniera raka narysowałem schemat.
    Gotze&Jensen KT850G - zasilanie w czajniku
    Mamy prostownik jednopołówkowy, który na pojemności 4.7µF/400V daje ok. 315V. Napięcie to trafia na tajemniczą kostkę U1. Od strony wyjścia z U1 wyszło mi coś jakby przetwornica i tu pytanie o pomoc do forumowiczów. Co może być tym U1 i jak ogarnąć wartość R1? Z obudowy U1 udało się odczytać: 10L 183 lub 10I 183. Poproszę o pomoc w identyfikacji U1, za którą z góry dziękuję.
    Pozdrawiam,
    Piotr
  • #2
    DiZMar
    Level 43  
    1. Jest to bez transformatorowa przetwornica bez izolacji galwanicznej od sieci! Realne zagrożenie bezpieczeństwa podczas używania. :!:
    2. U1 to zapewne stabilizator liniowy 5 V (ujemny).
    3. R1 zapewne rzędu kilku Ω.
    4. Zaznaczona przeze mnie na zielono indukcyjność powoduje, że na wyjściu nie może być 5 V tylko 0 V. Nie może być cewki w tym miejscu.
    Gotze&Jensen KT850G - zasilanie w czajniku
  • #3
    maciep1972
    Level 2  
    Ad1.
    No, jak spora grupa układów zasilającyh sprzęt AGD.
    Ad2.
    hmm, nie sądzę, chociażby z powodu problemu jak stabilizator liniowy ma pracować w takim układzie oraz jak stracić na sobie ok 300V*0.01A bez chłodzenia?
    Ad3.
    A jak to wyliczyłeś? Na podstawie czego?
    Ad4.
    Nie wiem czy może czy nie ale jest :wink: - spójrz na zdjęcia płytki.
    Jak to mówią moi młodsi koledzy: let me google it for you:
    Buck-boost converter

    No cóż, do tej pory wydawało mi się że to forum gdzie można się czegoś dowiedzieć od lepiej zorientowanych kolegów...
    Niemniej wciąż liczę na efektywną pomoc.
    Dzięki.
  • #4
    ArturAVS
    Moderator HP/Truck/Electric
    DiZMar wrote:
    Zaznaczona przeze mnie na zielono indukcyjność powoduje, że na wyjściu nie może być 5 V tylko 0 V. Nie może być cewki w tym miejscu.

    Niestety, lecz się mylisz. Takie połączenie sugeruje iż jest to układ impulsowy a indukcyjność jest magazynem energii. Stabilizator liniowy nie ma tu żadnego sensu.
  • #5
    szewczyk marek
    Level 2  
    witam
    odczyt z nowej plytki
    U1----JWMDD
    9N04B

    R1----1R0




    Gotze&Jensen KT850G - zasilanie w czajniku
