Oznaczenie plusa i minusa: Gniazdo baterii wykrywacza Poltras III - przewody czerwony i brązowy

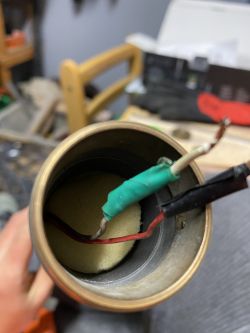

Mam taki zabytek do wykrywania instalacji podziemnych co się zwie Poltras III. Dzisiaj urwały się przewody z gniazda do którego wkłada się baterie. W środku kable czerwony i brązowy... Idzie jakoś sprawdzić który to plus, a który minus, żeby to dobrze przylutować?

Czerwony to raczej plus. Sprawdź na płycie czy np. brązowy dociera do pola masy, a czerwony jest połączony z + kondensatora elektrolitycznego. Bardzo możliwe, że taki kondensator jest tuż przy punktach lutowniczych kabli z baterii. Można też polaryzację określi po znalezieniu półprzewodników (tranzystor PNP plus od strony emitera, NPN - minus od strony emitera).

AssasinM wrote:

Idzie jakoś sprawdzić który to plus, a który minus, żeby to dobrze przylutować?

Musiałbyś najlepiej rozkręcić cały wykrywacz, by się tego dowiedzieć. Można oczywiście założyć, że czerwony to "+". Jednak nie ma pewności, że ktoś tego kiedyś omyłkowo nie zamienił. Jeżeli obudowa jest metalowa, to warto sprawdzić, czy biały przewód ma z nią kontakt.

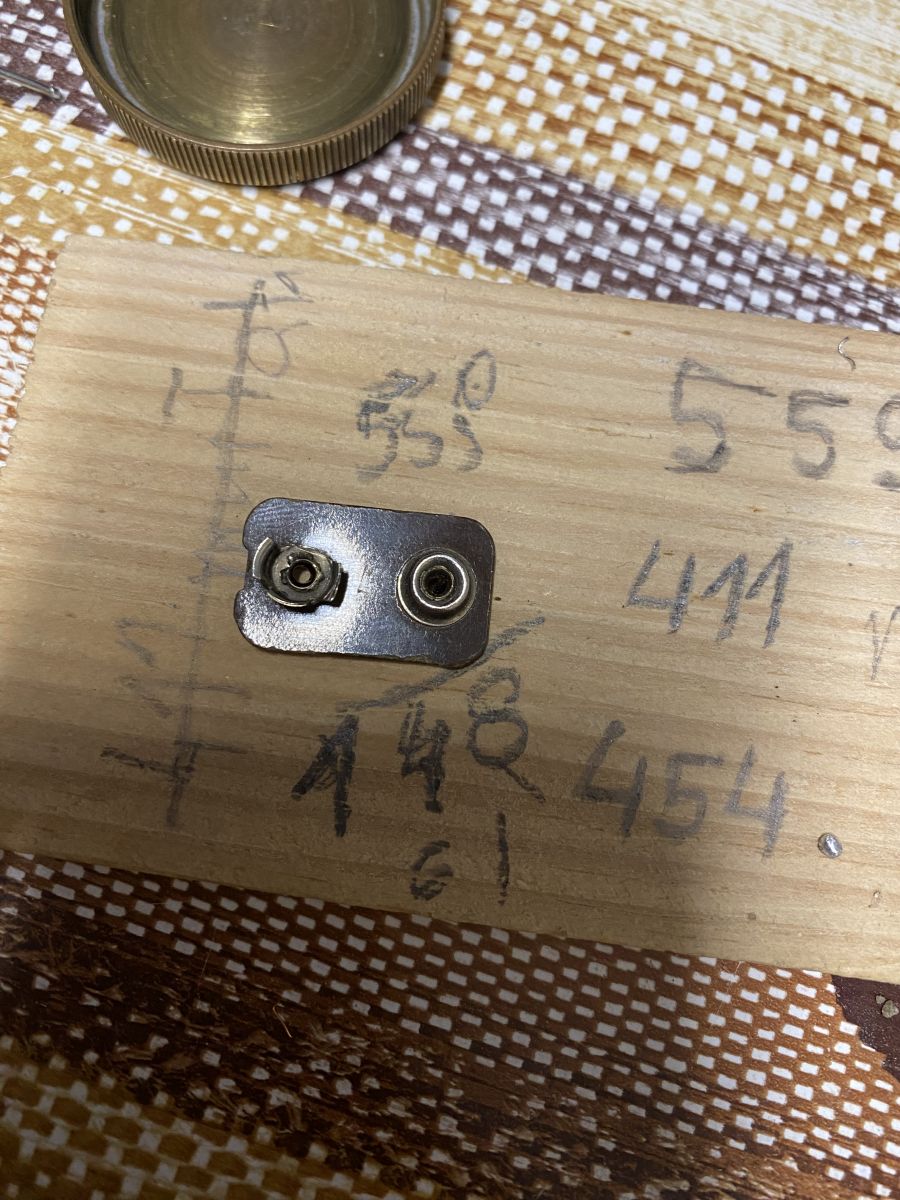

Odnośnie zastępczego złącza można zastosować taki klips: link, zwany też czasem kijanką. Tutaj widać, że ktoś wstawił złącze pochodzące z demontażu zużytej baterii 6F22. Dziś już nie ma sensu tak się bawić.
