Lutowanie SMD - (prawie)wszystko o stencilach

Tutaj się z Tobą zgadzam, taki szablon zdecydowanie upraszcza i przyspiesza nakładanie pasty, i warto się zastanowić nad wyborem tej właśnie metody. Dla mnie jednak podzespoły SMD, stanowią problem , o czym już pisałem w pierwszej części Twojego poradnika.
Jako materiał instruktarzowy, Twój cykl poradników sam w sobie jest ładnie i przejrzyście wykonany, ułatwia to przyswojenie zawartych w nim treści, i zachęca do eksperymentowania tą metodą.
Odnośnie zamawiania gotowych płytek, chętnie zobaczę ten materiał. I tu nie chodzi o lenistwo, tylko o estetykę i jakość wykonania. Bo mimo wszystko, jednak fabrycznie zrobiona płytka zdecydowanie różni się od mojej, wykonanej domowym sposobem.

Te otoczki z pasty wokół pól lutowniczych po procesie lutowania wynikają najczęściej z dwóch powodów:
- złego dobrania temperatur procesu - za niska temperatura w fazie aktywacji topnika,
- "przeleżanej" pasty, która straciła swoje właściwości z powodu wyschnięcia części topnika.
O ile to co jest na zewnątrz komponentu da się umyć, to tego co jest pod nim już wymyć się nie da.

I jeszcze uwaga co do projektowania płytki pod montaż reflow z użyciem pasty i szablonów. Trzeba wystrzegać się przelotek w padach SMD. Na przykładowej płytce są dwa takie miejsca gdzie mamy ten problem: pole wkładki radiatorowej stabilizatora dc-dc i pole wkładki radiatora liniowego stabilizatora. Przelotki w polach SMD powodują, że pasta jest przez nie przeciskana, a w ekstremalnej sytuacji nawet lut już w formie płynnej może przez nie uciec.
Przy montażu amatorskim nie ma to aż takiego znaczenia, ale przy dużych seriach zlecanych do firm tym się parających można się spodziewać odrzucenia projektu do montażu.

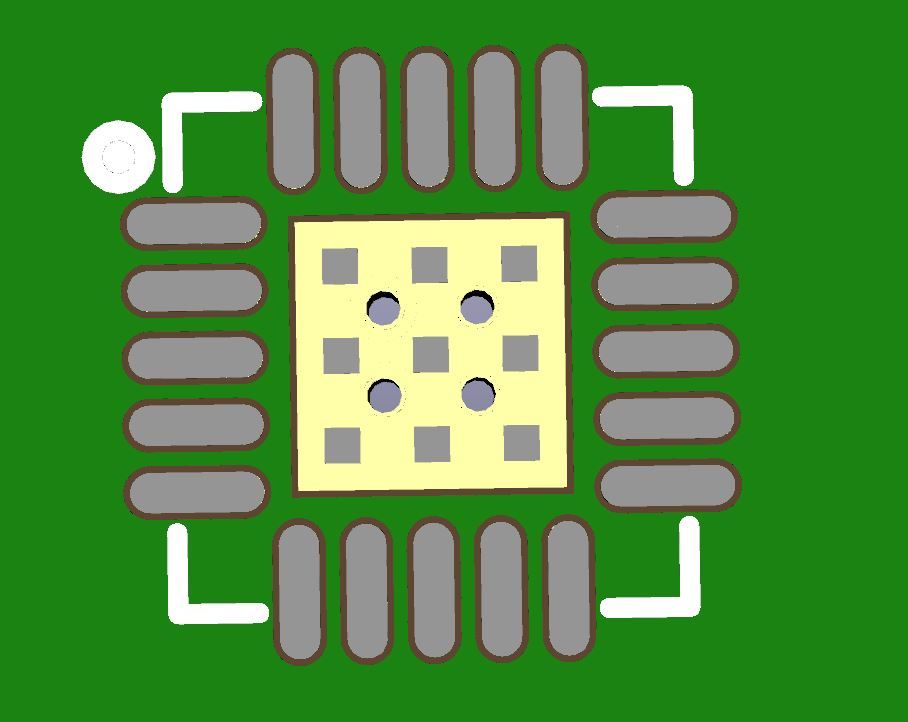

Jeśli nie da się uniknąć takich przelotek, to należy tak zaprojektować warstwę pasty dla tych pól by otwory w szablonie je omijały. Przykład układu QFN (Ciemne pola to warstwa pasty):

ZbeeGin wrote:

- "przeleżanej" pasty, która straciła swoje właściwości z powodu wyschnięcia części topnika.

U mnie to ten problem - jak pokazywałem w I części, używam pasty, która ma jakieś 5 lat

ZbeeGin wrote:

O ile to co jest na zewnątrz komponentu da się umyć, to tego co jest pod nim już wymyć się nie da.

Prawda, myjka ultradźwiękowa rozwiązuje problem.

ZbeeGin wrote:

Trzeba wystrzegać się przelotek w padach SMD. Na przykładowej płytce są dwa takie miejsca gdzie mamy ten problem: pole wkładki radiatorowej stabilizatora dc-dc i pole wkładki radiatora liniowego stabilizatora. Przelotki w polach SMD powodują, że pasta jest przez nie przeciskana, a w ekstremalnej sytuacji nawet lut już w formie płynnej może przez nie uciec.

O zasadach projektowania PCB pod taki montaż będzie część III, tu celowo dałem przelotki pod stabilizator liniowy i przetwornicę (swoją drogą masz dobre oko). Chodzi o to, aby odprowadzały ciepło na pole miedzi na drugiej stronie laminatu. Może na filmie tego nie widać dobrze, ale projekt obudowy pod te komponenty uwzględnia większe wycięcia pod szablon, w celu aplikacji większej ilości pasty - właśnie po to, aby została zassana przez przelotki. Dzięki temu mamy przejście na drugą płaszczyznę miedzi o relatywnie niskim oporze termicznym. Także tu jest to specyficzne zastosowanie. Widziałem wiele fabrycznych płytek, gdzie też tak robiono, a nawet wytyczne do projektowania, gdzie zalecano właśnie takie rozwiązanie dla poprawy odprowadzania ciepła. Natomiast przelotka na padzie małego komponentu, typu rezystor SMD to naprawdę głupi pomysł - tombstoning gwarantowany.

Bardzo dobry film instruktażowy, część tematów niby oczywista, ale dla wielu osób to będzie "odczarowanie" metod, które z jakichś przyczyn do tej pory stanowiły warsztatowe tabu.

Czy moc piekarnika ma znaczenie? Myślę że ma ale wolę się upewnić. Zastanawiam się czy kupić np ten piekarnik:
Lakeland 61770 30litrow 1800W
https://allegro.pl/oferta/piekarnik-30l-elektryczny-1800w-konwekcja-rozno-13170936948
Czy ten:
9 litrów 900W
https://m.ceneo.pl/119740190

boberkarol wrote:

zy moc piekarnika ma znaczenie? Myślę że ma ale wolę się upewnić. Zastanawiam się czy kupić np ten piekarnik:
Lakeland 61770 30litrow 1800W

Ten, któy jest na filmie ma moc 1200W i jest to minumum, gdyby przy tej wielkości piekarnik miał 1500-1800W byłoby lepiej. Trudno mi powiedzieć jak ten mój ma się do piekarnika 9 lub 30 litrów.
