Tematem postu jest wzmacniacz Saba model MI 450, a konkretnie potrzebny do niego schemat może ktoś ma w swoich archiwach.

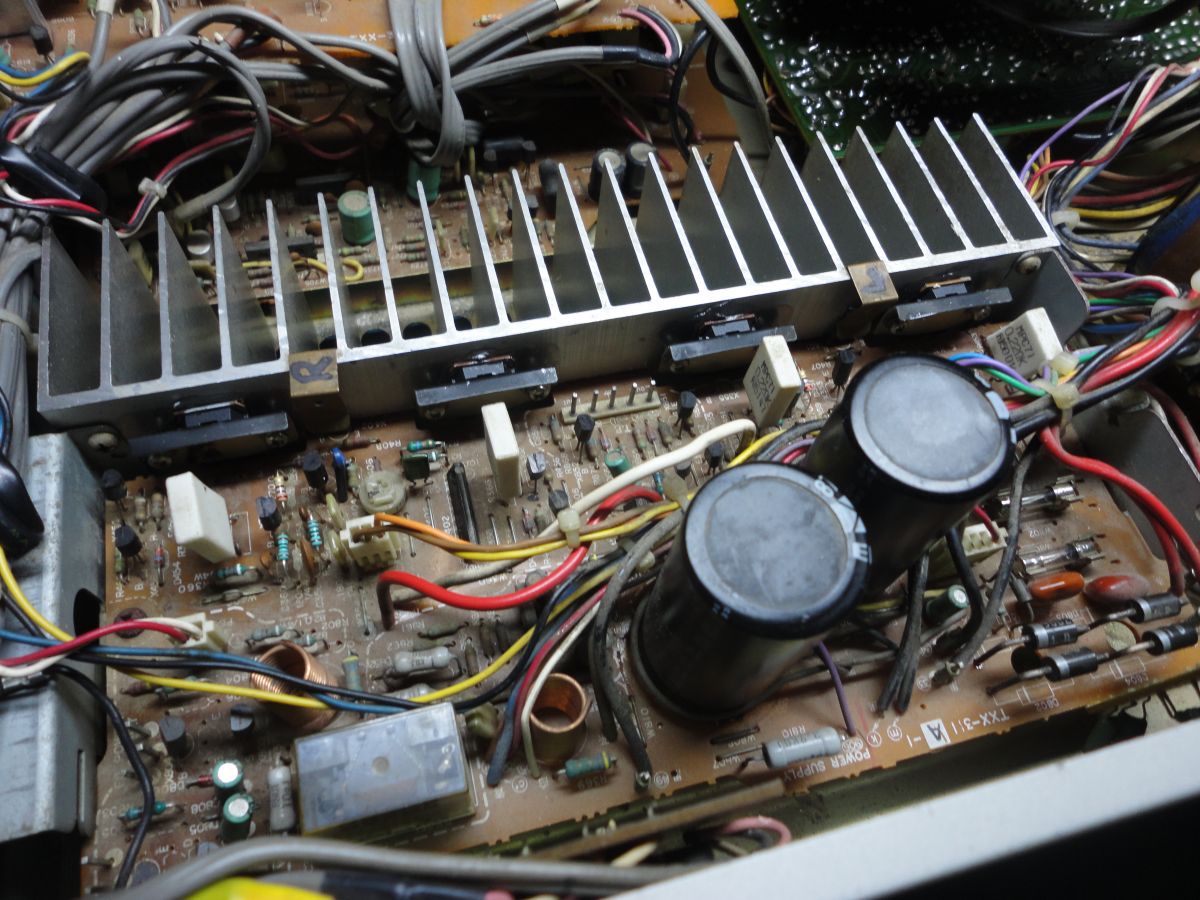

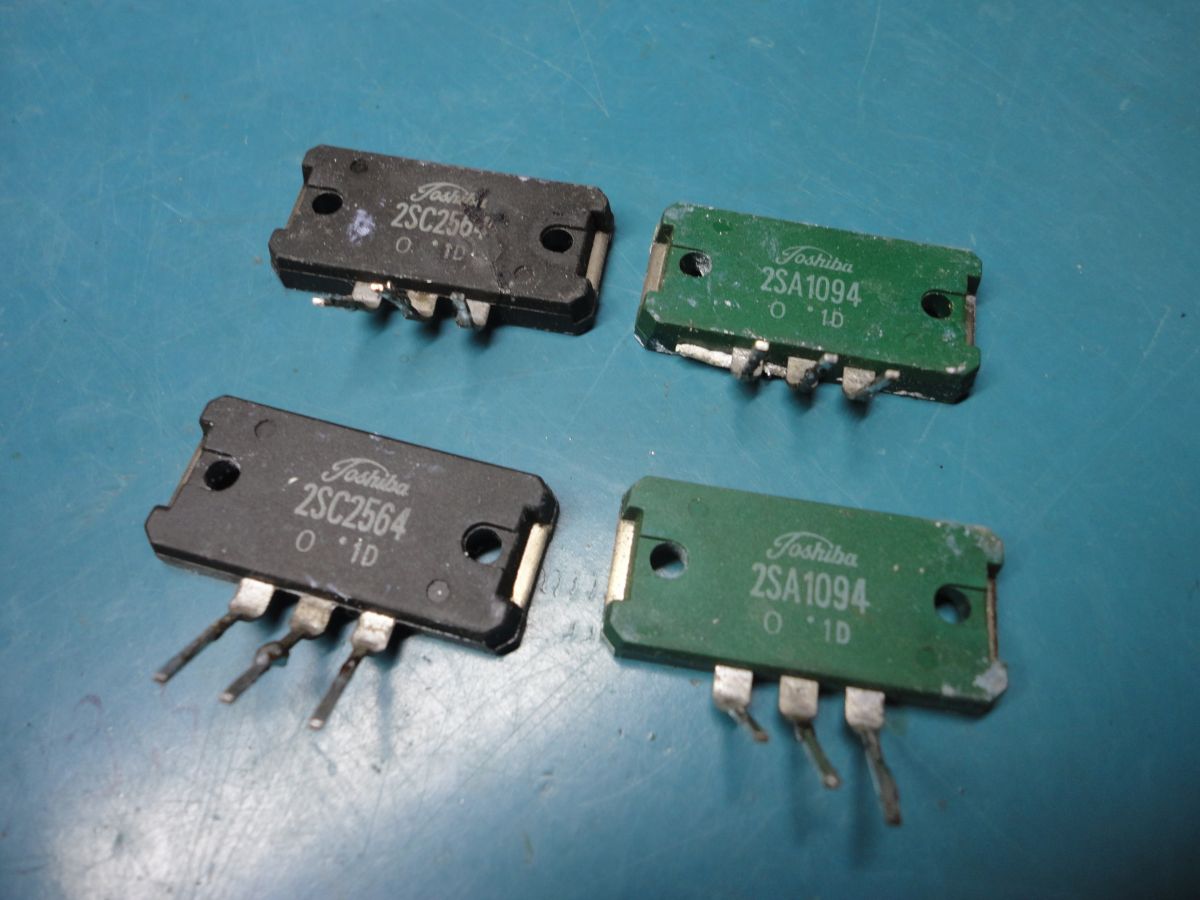

Diagnoza: sprzęt martwy, uszkodzone bezpieczniki w głównej linii +/- ~50V, po dalszej analizie zwarte wszystkie 4 końcówki mocy, a konkretnie tranzystory: 2SA1094 x2szt oraz 2SC2564 x2szt z czego jeden wysadzony/przełamany.
Z pomiaru pozostałej drobnicy nie stwierdzono uszkodzeń. Ze względu na brak możliwości pozyskania oryginalnych tranzystorów mocy podstawiłem łatwo dostępne i w miarę tanie: 2SA1941 oraz 2SC5198 o zbliżonych parametrach z tą różnicą, że są one w innej obudowie ale fizycznie pasują do radiatora.
Po usunięciu zwarcia, wymianie bezpieczników sprzęt wstał, tranzystory nie uległy uszkodzeniu, wystartował wyświetlacz (przed jego startem usunięto zimne luty) oraz zaświeciła się główna dioda z tą różnicą, że bardzo słabo. Jak się później okazało uszkodzeniu uległa dioda zenera D602 (widoczne wypalenie na laminacie) która znacząco przywierała do masy linię zasilania, jej wymiana na 36V rozwiązała problem.
Po wstępnym uruchomieniu i zapodaniu dźwięku na wejście AUX (które też było uszkodzone) ujawniły się kolejne usterki, główna to zniekształcony dźwięk na wyjściu, jego brak lub trzaski przy regulacji. Zaniki dźwięku były wynikiem uszkodzonego przełącznika "TAPE MONITOR" który w zależności jak się ustawił tak zadziałał. Jego wylutowanie, rozłożenie, wymycie w wanience ultradźwiękowej, złożenie rozwiązało problem. Co do trzasków ich powodem był główny potencjometr od VOLUME, jego dokładne wymycie usunęło problem, ale nie zmieniło zniekształconego dźwięku który może być powodem niewłaściwie użytych tranzystorów choć to mało prawdopodobne gdyż parametry są bardzo mocno zbliżone do oryginałów.
Oryginalny tranzystor: 2SA1094 to PNP o napięciu Ucb 140V Ic 12A P120W f45Mhz według szczegółowego katalogu jaki posiadam zamieniki to: 2SB755, 2SA1169, 2SA1333, 2SA1215;
Oryginalny tranzystor: 2SC2564 to NPN o napięciu Ucb 140V Ic12A P120W f60Mhz zamienniki: 2SC3280, 2SD1488, 2SC2526, 2SC2766, 2SC2838;
Zastosowałem słabsze tranzystory w innej obudowie jako:
PNP 2SA1941 o napięciu Ucb 140V Ic 10A P100W f30Mhz
NPN 2SC5198 o napięciu Ucb 140V Ic 10A P100W f30Mhz

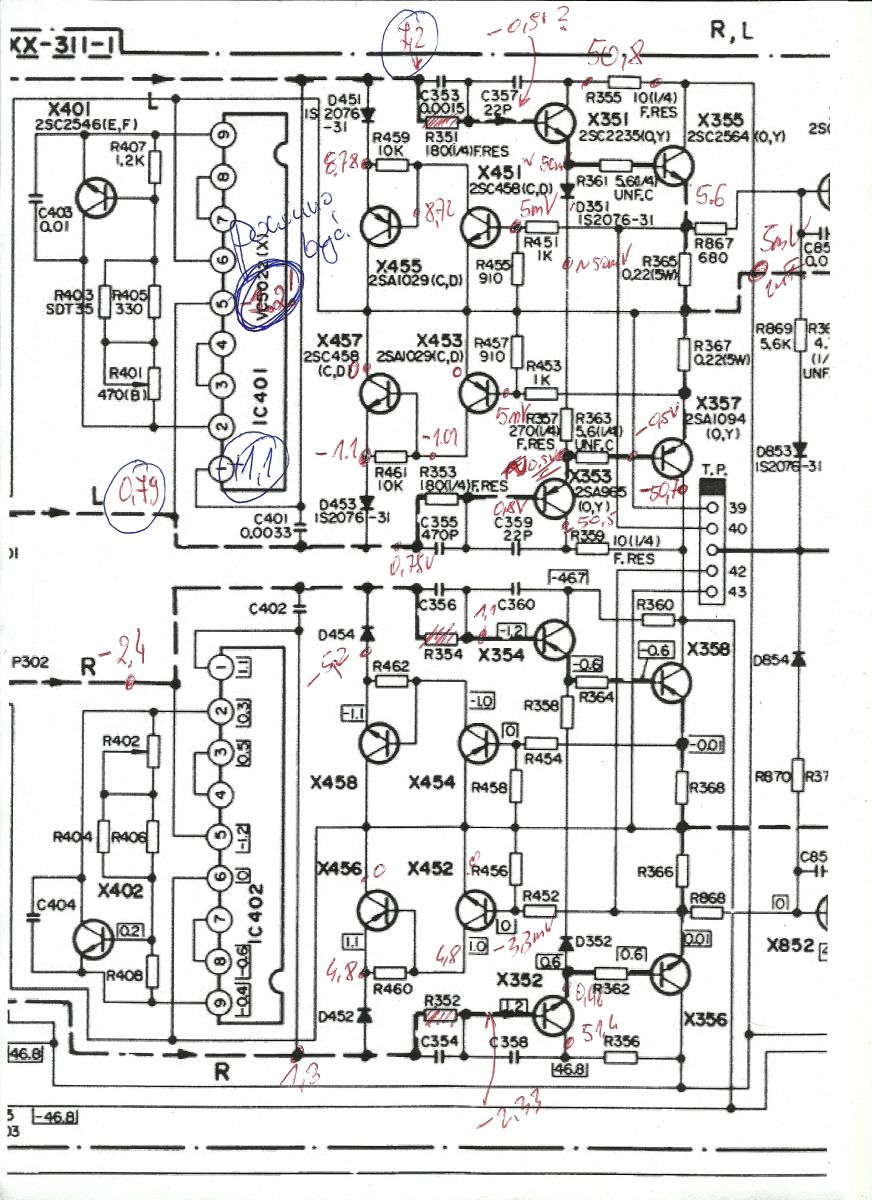

Może ktoś z Was miał podobny przypadek, nich się wypowie czy to może być wina tranzystorów; uważam że problem jest miedzy potencjometrem od VOLUME tam dźwięk na oscyloskopie wygląda poprawnie, a blokiem końcówek mocy na które prawdopodobnie przychodzi niepoprawny dźwięk/poszarpany. Miedzy tymi jest jeszcze jeden blok o nazwie PREDRIVER AMP o oznaczeniu płytki YKC437V-0 odpowiedzialnej za potencjometry: BASS, TREBLE oraz włącznik TONE. Na płytce tej jest sporo drobnicy, 2 główne układy X301/2 o oznaczeniu 2SK150A (2xFET) oraz kilkanaście tranzystorów które mierzą się poprawnie ale nie jestem w stanie ich posiadania do podstawienia dla mnie się podejrzanie przegrzewają. Sprawdził bym blok końcówek mocy jako osobno ale jest problem z wpięciem na wejściem sygnału bo dochodzą 3 przewody na kanał i tu właśnie przydałby się schemat. Najgorszym przypadku czeka mnie długa analiza ścieżek i odnalezienie gdzie tkwi problem ewentualnie podstawienie właściwego zamiennika tranzystora końcówki mocy.
Jeśli ktoś coś wie więcej, przerabiał taki temat nich da znać.
Wrzucę może kilka fotek jak będzie zainteresowanie.... na razie sprzęt idzie leżakować...
