Artykuł powstał ponieważ nie mogłem znaleźć w sieci gotowego rozwiązania, które by zastąpiło rezystor dekadowy
i tabelę temperatura / rezystancja dla czujnika Pt 100 przy sprawdzaniu układów do których jest podłączony czujnik Pt100 .
Stąd pomysł ma prosty , możliwie tani i w miarę dokładny symulator tego rodzaju czujnika.
Zakres symulowanych temperatur zawiera się od -50 do 250 ⁰C ,rozdzielczość 1 ⁰C ,dokładności lepsza niż 1 ⁰C.
Poza obudową posiada włącznik zasilania i pokrętło do ustawiania temperatury.
Zależało mi również na tym aby maksymalny prąd który może popłynąć przez symulowaną rezystancję był większy/ równy 5 mA.
Przeszukując Internet oraz Elektrodę znalazłam artykuł „Elektroniczny symulator rezystancji” i na jego podstawie zbudowałem pierwszy symulator , jednak nie działał dobrze.
Następnie trafiłem na artykuł „Układ elektroniczny cyfrowej syntezy rezystancji do dokładnej symulacji rezystancyjnych czujników temperatury” na którego podstawie powstał przedstawiony w artykule symulator.
W załączonych artykułach opisana jest szczegółowo zasada działania symulatora , zainteresowanych zachęcam do przeczytania.
W poniższych załącznikach znajdują się schemat układu z projektem płytki drukowanej wykonany w Kicadzie,schemat w pdf , program napisany i skompilowany w środowisku Microchip MPLAX 6.0 , elementy obudowy do wydrukowania w formacie stl.
Do zasilania układ potrzebuje 5 sztuk akumulatorów AAA 1,2V lub 5 sztuk baterii AAA , podczas pracy pobiera około 30 mA prądu
co przy akumulatorach 800 mA wystarcza na około 26 godzin ciągłej pracy. W przedstawionym rozwiązaniu zastosowano inne wzmacniacze operacyjne niż w oryginale o maksymalnym napięciu nierównoważenia 2 µV. , które jest kluczowe dla dokładności układu.

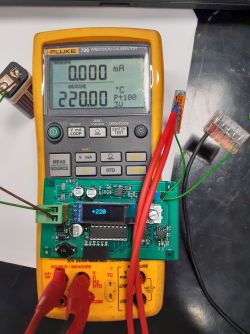

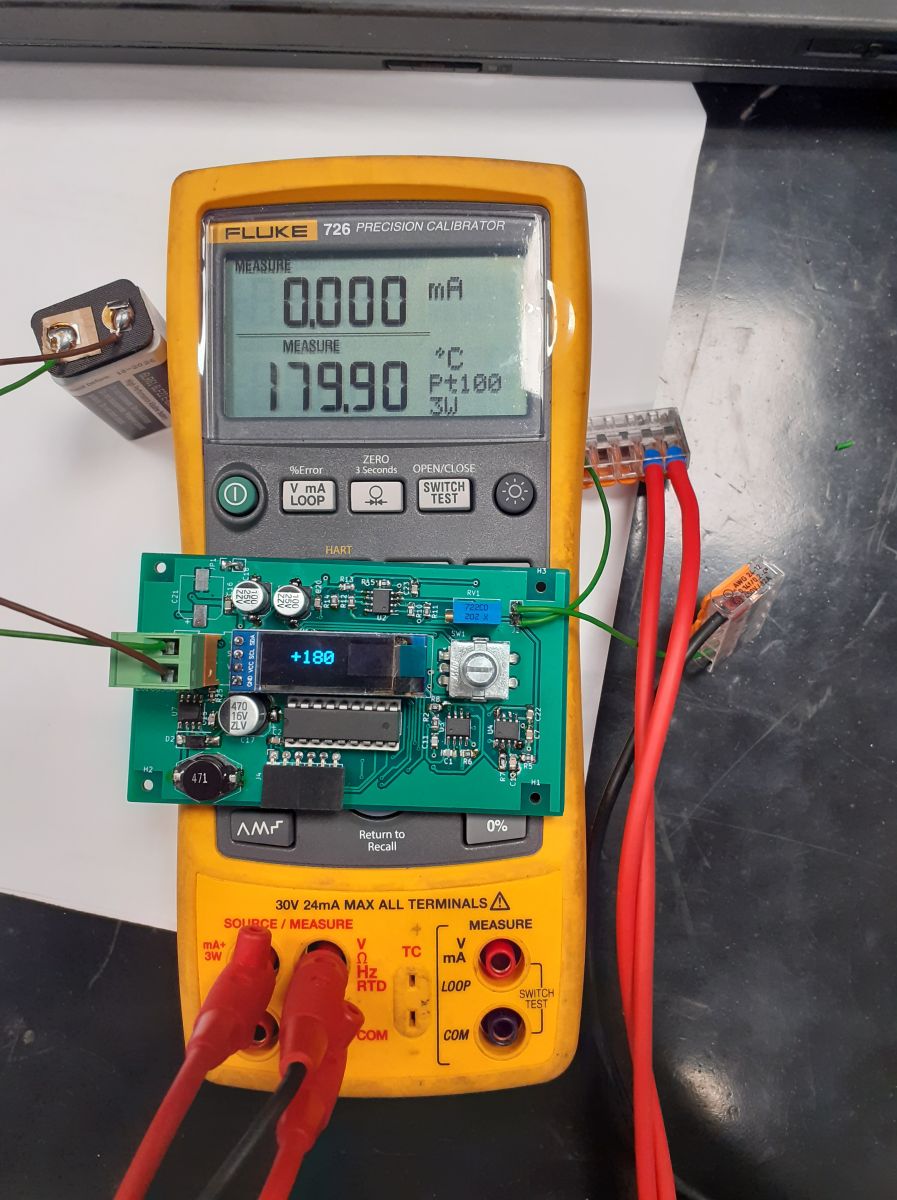

Poniższe zdjęcia przedstawiają sprawdzenie zbudowanego symulatora kalibratorem Fluke 726 . Temperatury zostały wybrane przypadkowo, dla temperatury 200 ⁰C sprawdzenia dokonano przy polaryzacji dodatniej i ujemnej względem masy układu.

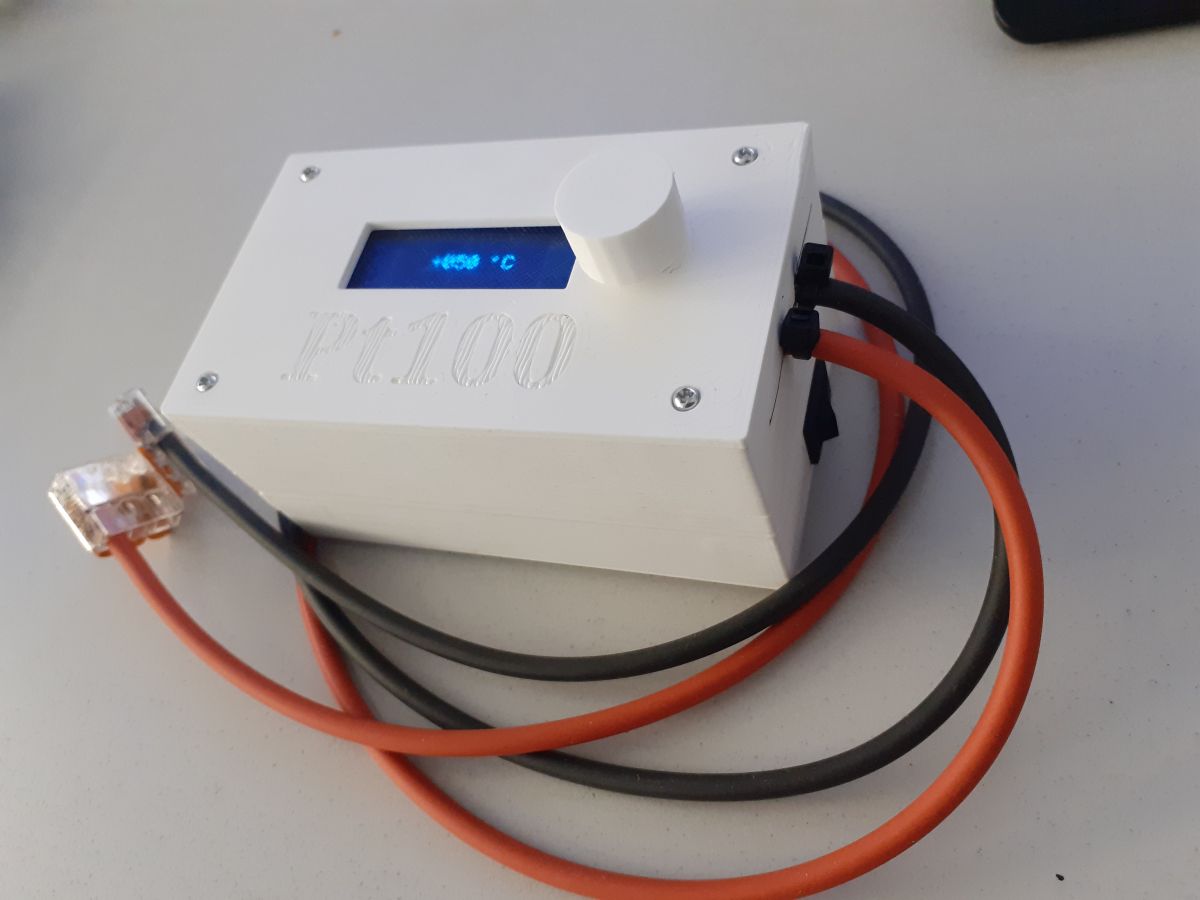

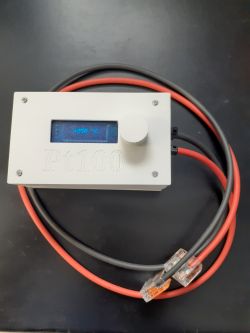

Ostanie zdjęcia przedstawiają zmontowany układ w obudowie wydrukowanej na drukarce 3D.
Obudowa składa się z dwóch części . W jednej są umieszczone baterie w drugiej płytka symulatora.
Celowo zrezygnowałem z zacisków laboratoryjnych, ponieważ zwiększają i tak już dużą objętość symulatora.
Z obudowy wyprowadzone są przewody do których podłączone są złącza zaciskowe wago.
W mojej ocenie ułatwia to podłączenie przewodów czujnika temperatury do symulatora podczas pracy terenie.
Uruchomienie: po przylutowaniu elementów i zaprogramowaniu mikro kontrolera ustawiamy na wyświetlaczu temperaturę 250 ⁰C,
do zacisków wago podłączamy omomierz , kręcimy potencjometrem RV1 do uzyskania rezystancji 194,1 Ω i gotowe .
