Zrobiłem zwarcie w ładowarce od wkrętarki model Graphite 58G002 energy +.

Witam grupę.

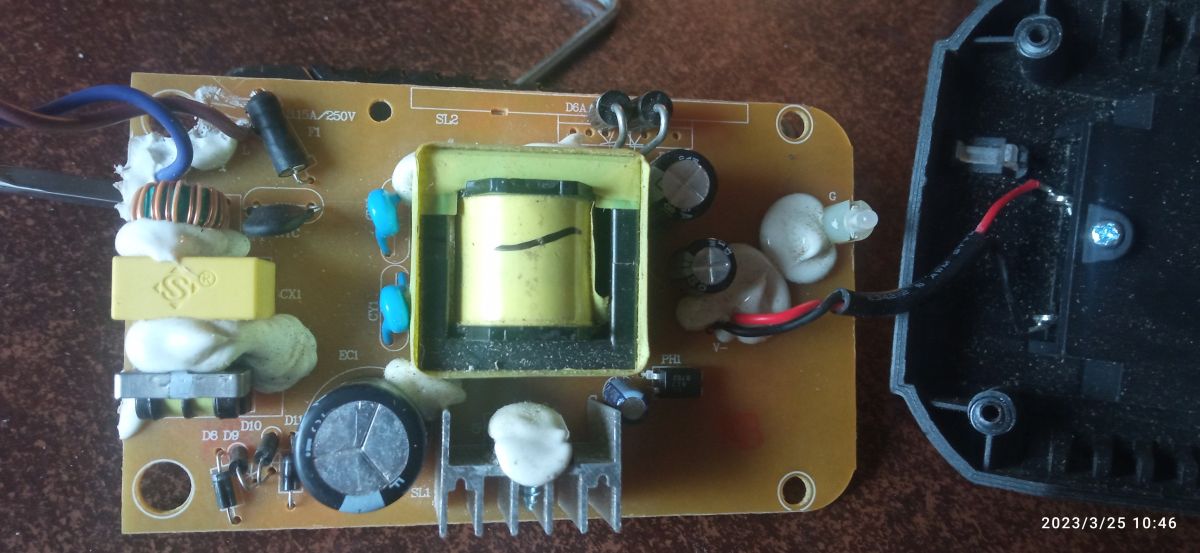

Zrobiłem zwarcie w ładowarce od wkrętarki akumulatorowej Graphite energy+ 58G002. Teraz świeci tylko czerwona dioda co mogła się spalić.
1679732417...865627.jpg Download (2.15 MB) 1679732610...516240.jpg Download (2 MB)

W pierwszej kolejności powinieneś ją rozkręcić, obejrzeć PCB i wykonać jakieś pomiary.

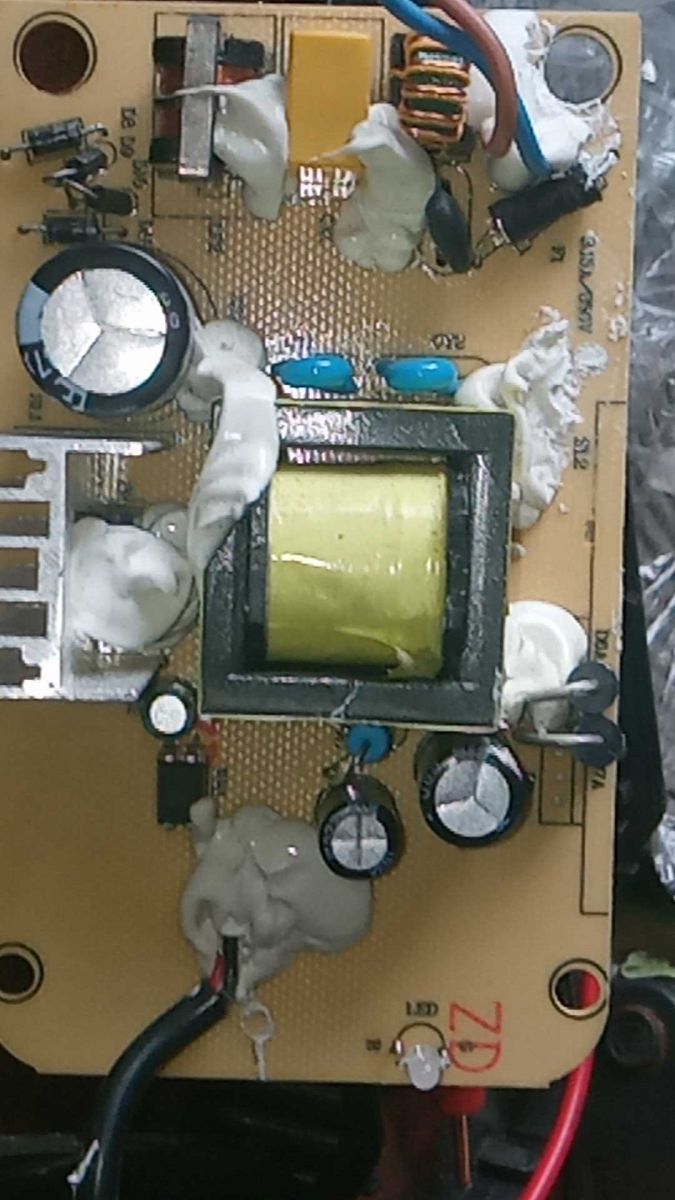

Rozebrana nic nie widać podejrzanego. Jak sprawdzić co się mogło spalić

Jak widać nie dasz rady naprawić 50zl nówka kosztuje.

No tak wiem, ale lubię poeksperymentować i jestem uparty.

Co mogło się spalić zaznaczy ktoś?

bobek112626 wrote:

lubię poeksperymentować i jestem uparty

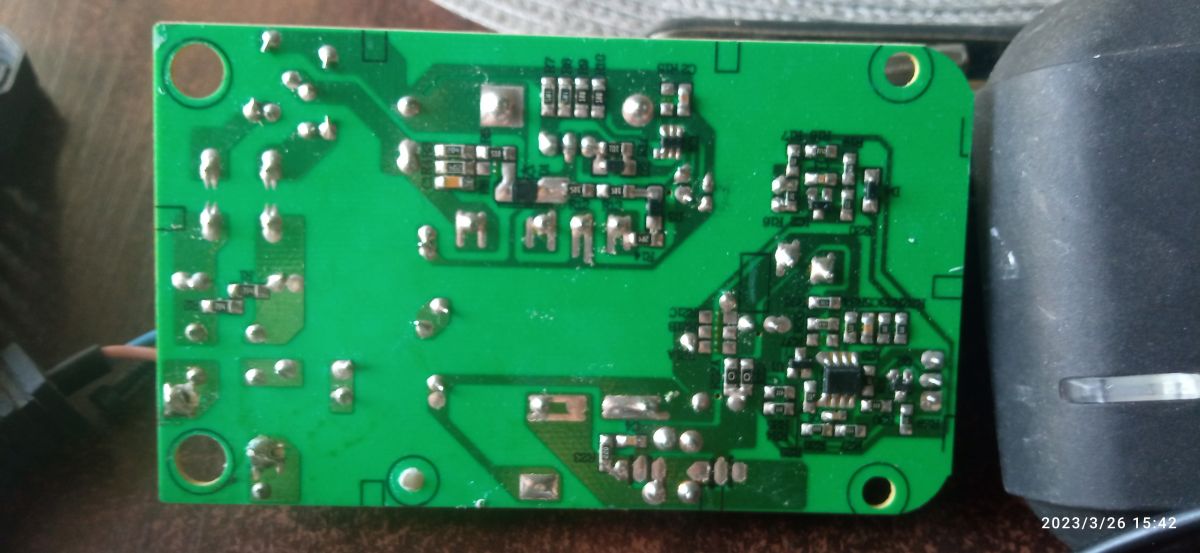

No to jeszcze podeślij zdjęcie dobrej jakości drugiej strony PCB.
Zobaczymy, pomyślimy.

EDIT:

78db78 wrote:

Jak widać nie dasz rady naprawić

Jesteś tego pewny?

Ok jak będę w domu to zrobię i podeślę

bobek112626 wrote:

świeci tylko czerwona dioda

Sprawdziłeś napięcie na wyjściu ładowarki (czerwony i czarny przewód)?

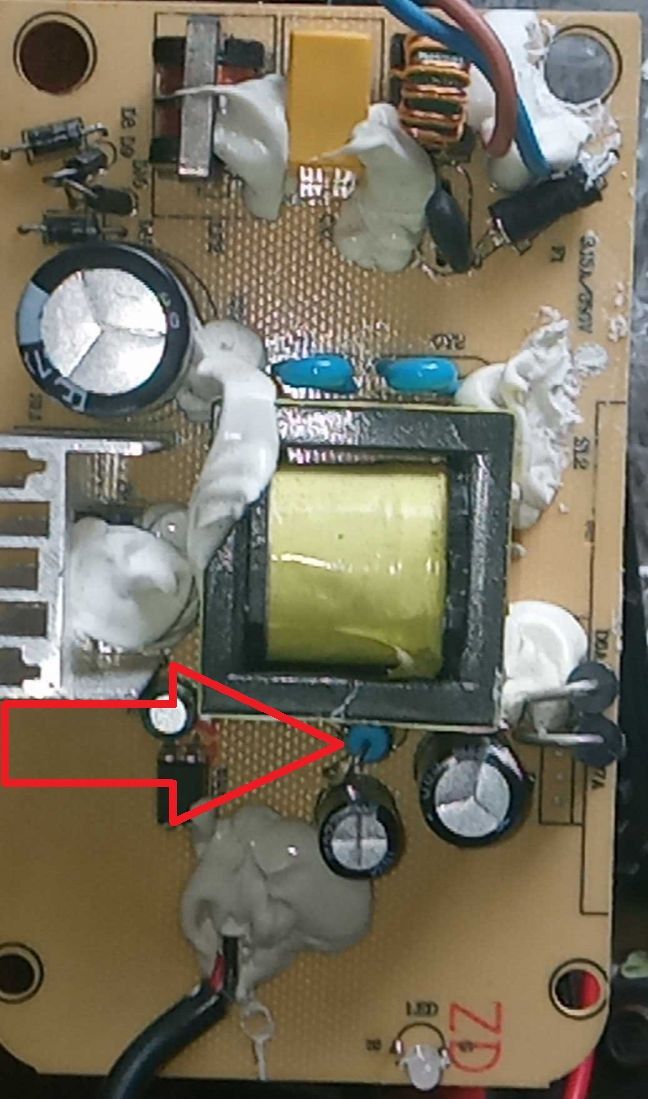

Sprawdź rezystor zaznaczony czerwoną strzałką.

Na wyjściu multimetr wszkauje 23,2 a ten zaznaczony 10,10 na ustawiony miernik na om

Dodano po 19 [minuty]:

Na wyjściu multimetr wszkauje 23,2 v a ten zaznaczony 10,10 na ustawiony miernik na om

@gumisie . Witam napisałem do pana na forum może coś zetknie na te moje pomiary i foto

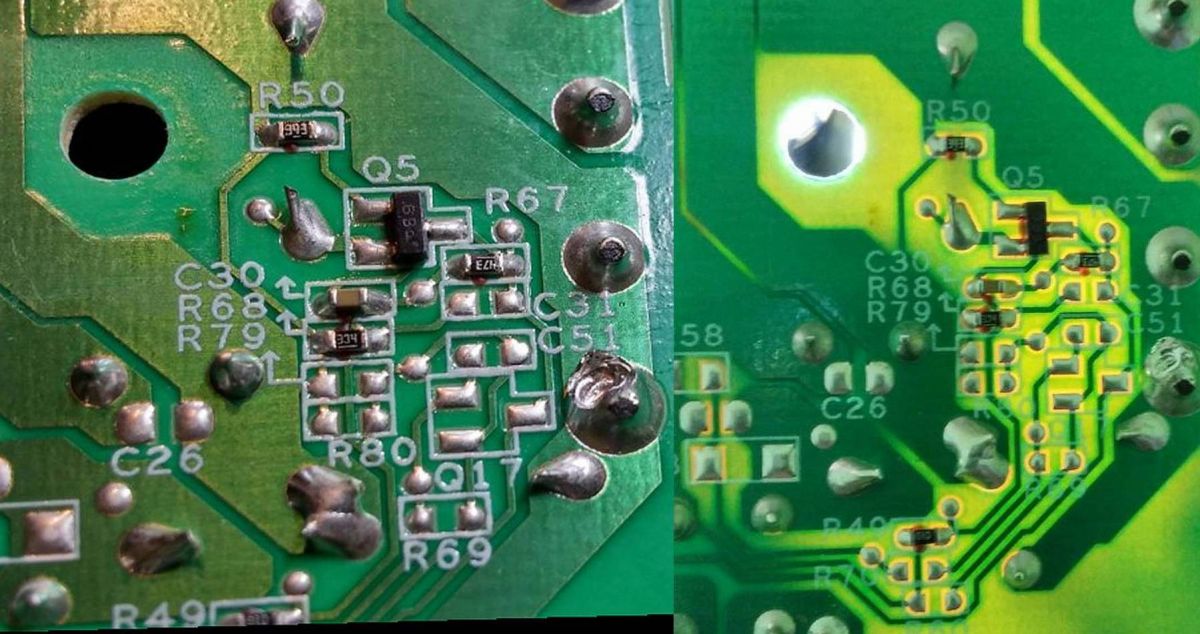

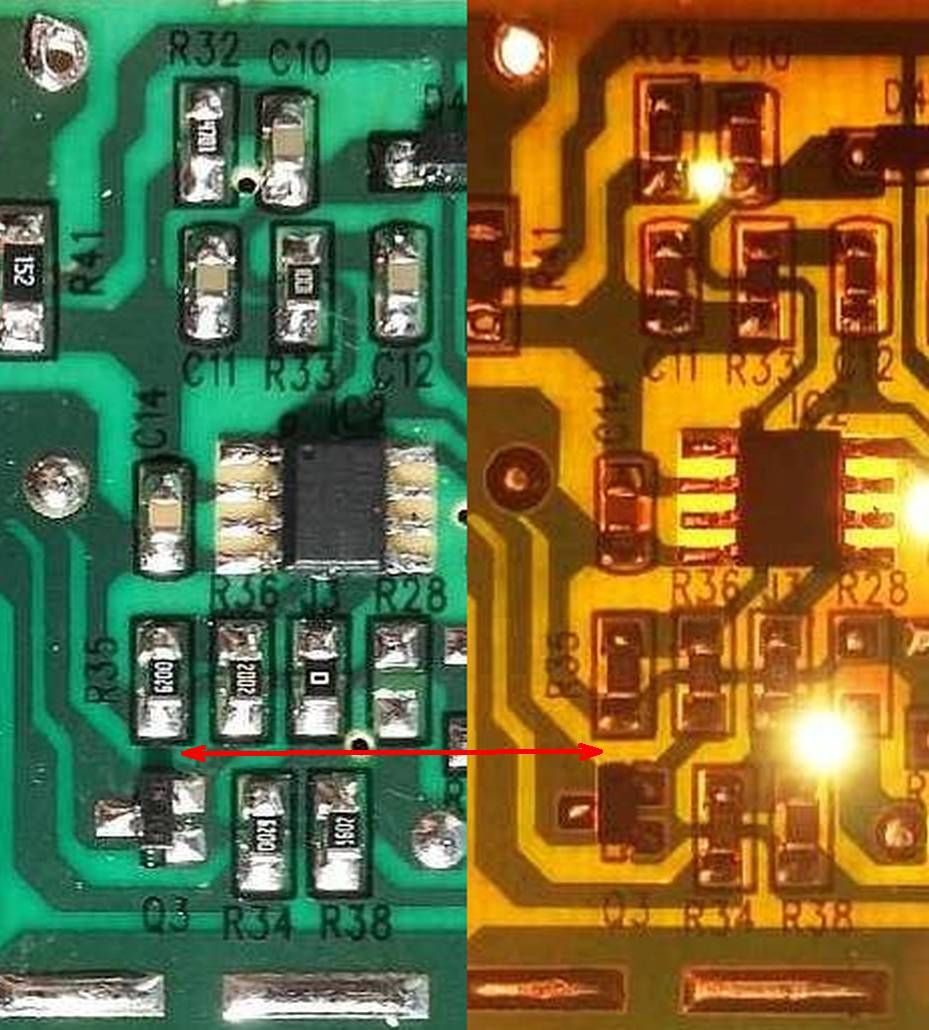

Znaczącą wartość mają zdjęcia, z których można cokolwiek odczytać i wywnioskować.
Np. takie:

Dużym ułatwieniem podczas analizy połączeń pomiędzy elementami jest znajomość typów układów scalonych.
Przypuszczam, że tu po stronie wtórnej jest LM358 ale poczekam na opis autora.

Nie mamy schematu więc trudno wskazać uszkodzony element.
