[Zlecę] Zaprojektowanie i wykonanie 2szt prostej płytki pcb pod joystick

doman18 27 Kwi 2023 13:57 372 1
  • #1 20557514
    doman18
    Poziom 17  
    Posiadam urządzenie Saitek PZ31a sztuk dwie. Posiadają one mały joystick. Lata temu nawet ktoś na tym forum wskazał mi model. Ale jest on dość trudny do kupienia i awaryjny. Parę lat temu przerobiłem jedno z urządzeń adaptując je do standardowego joysticka używanego w padach xbox/dualshock. Zrobiłem płytkę (moja pierwsza i jedyna wytrawiona płytka w życiu) domowym sposobem, przylutowałem kable od spodu do ścieżek, działało. Ale po ponownej wymianie joysticka mam problemy - gdzieś nie styka sygnał albo masa. 2 razy rozkłądałem ale znów jest coś nie tak. Pod płytką jest mało miejsca na kable, ja musiałem je przedłużać, pewnie coś po skręceniu nie styka albo w przedłużkach albo na samej płytce
    Ponadto w drugim urządzeniu też już siada mały joystick.

    Tak czy siak tym razem chciałbym to jakoś zrobić "po Bożemu". Żeby można było to lepiej serwisować oba urządzenia w przyszłości (łatwiej wymieniać joystick).

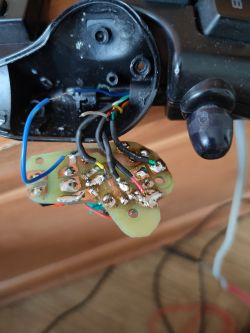

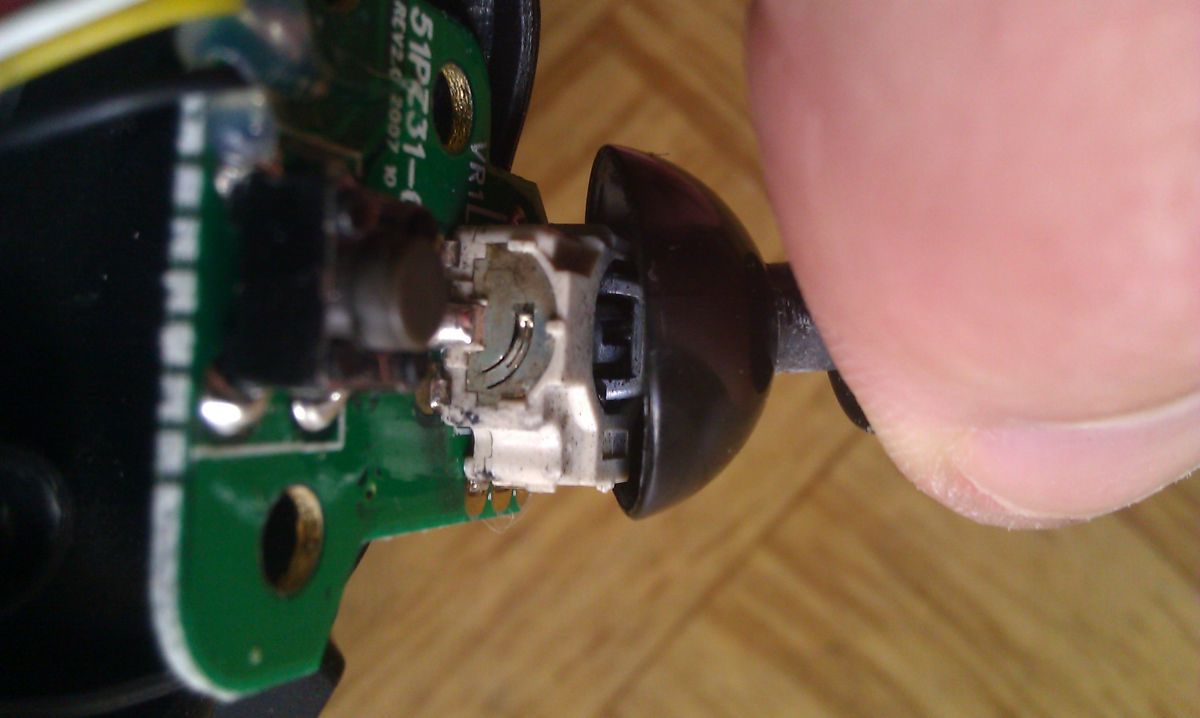

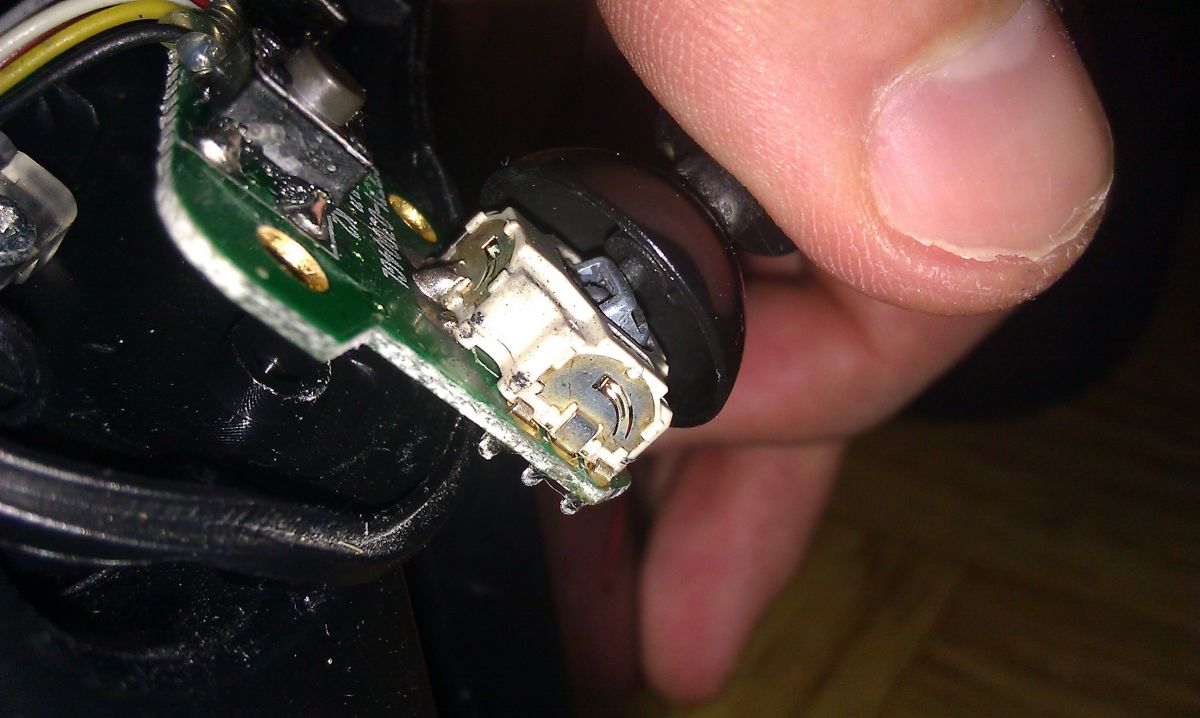

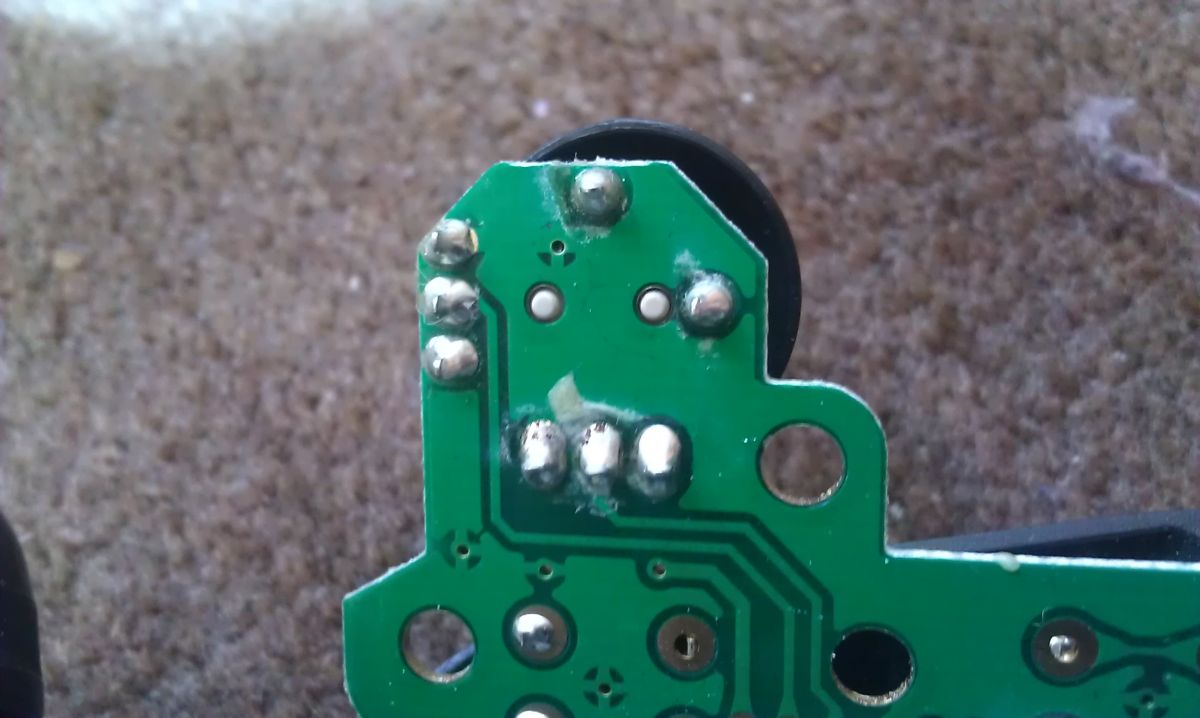

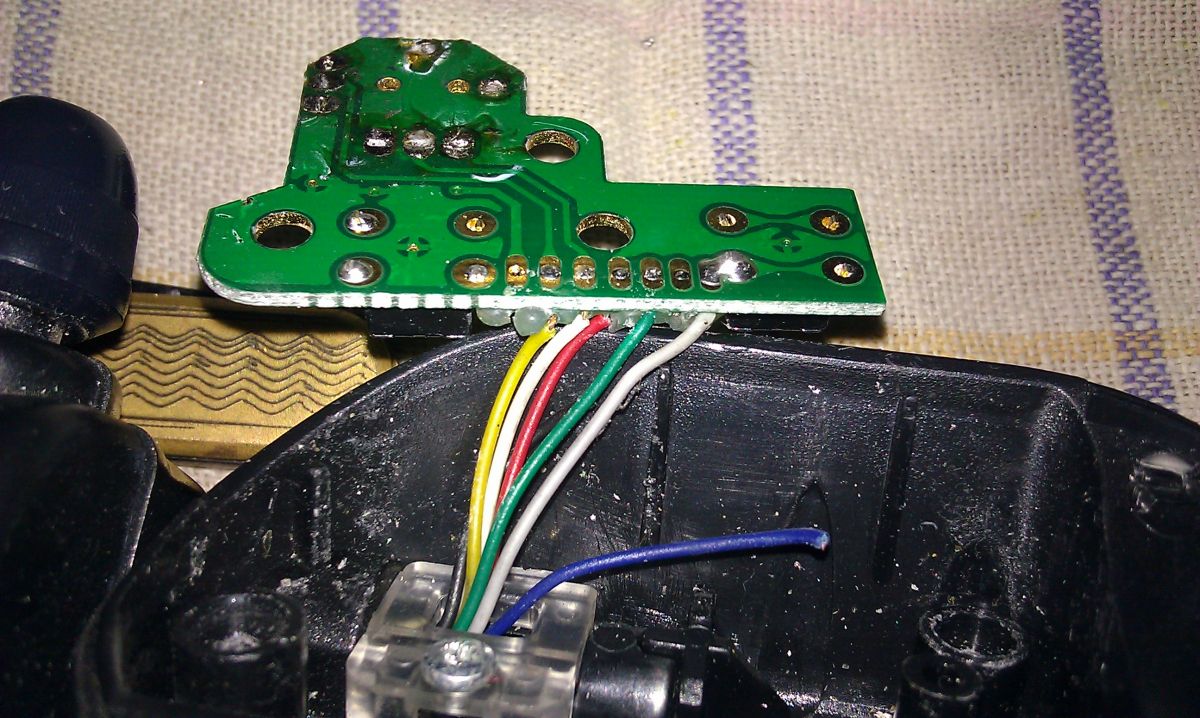

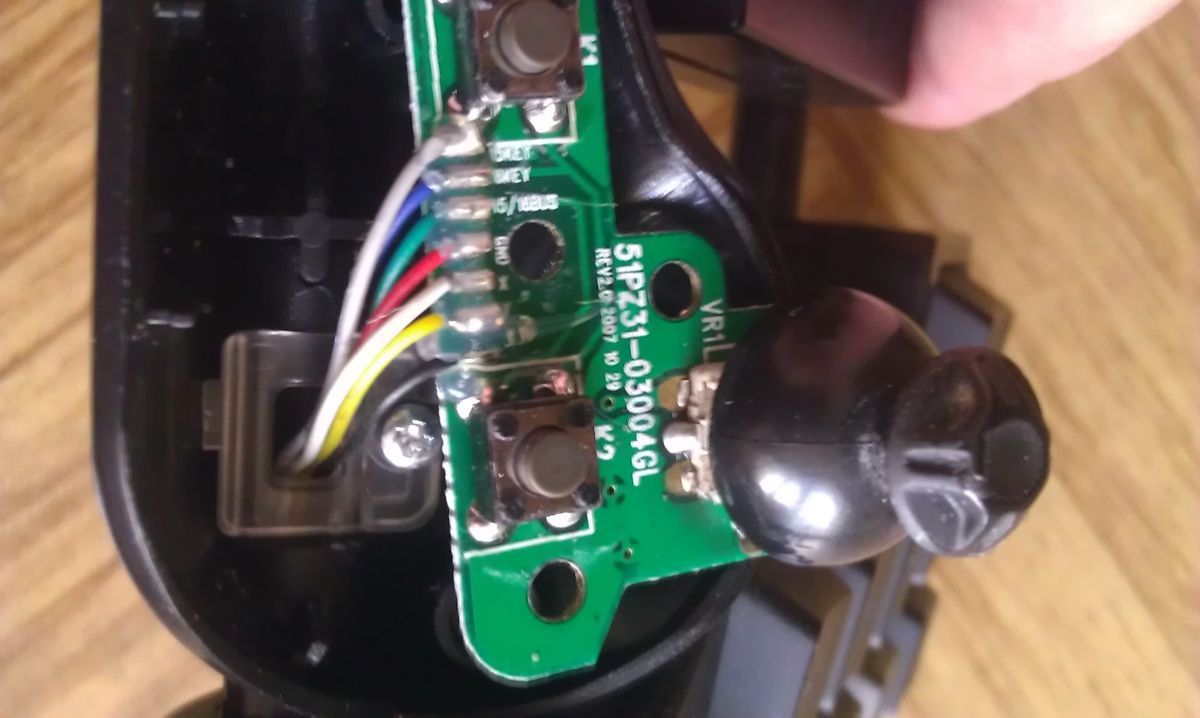

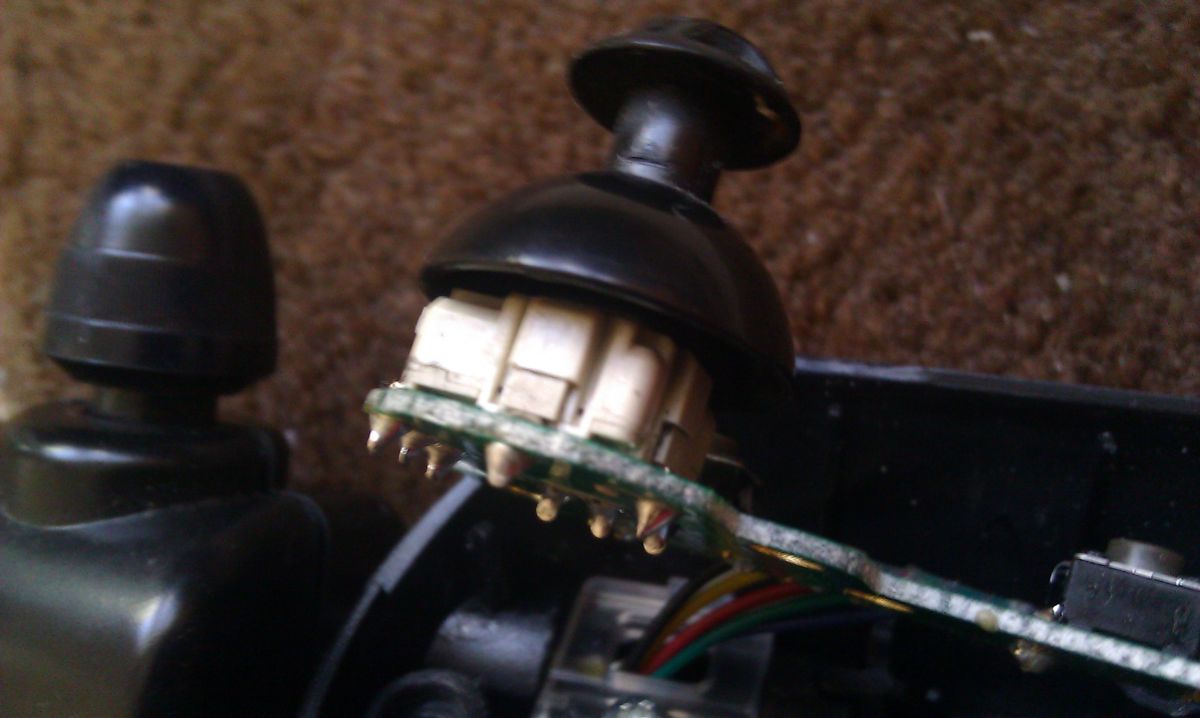

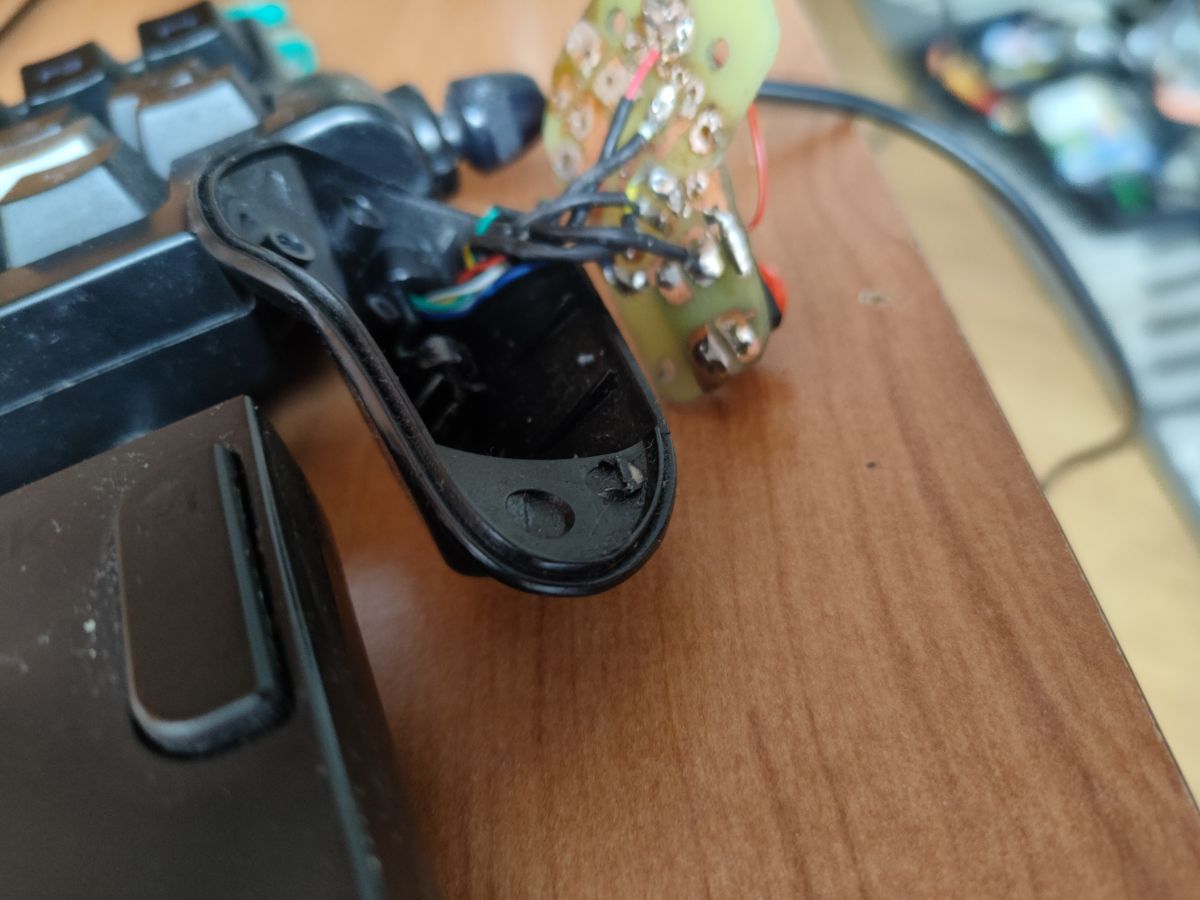

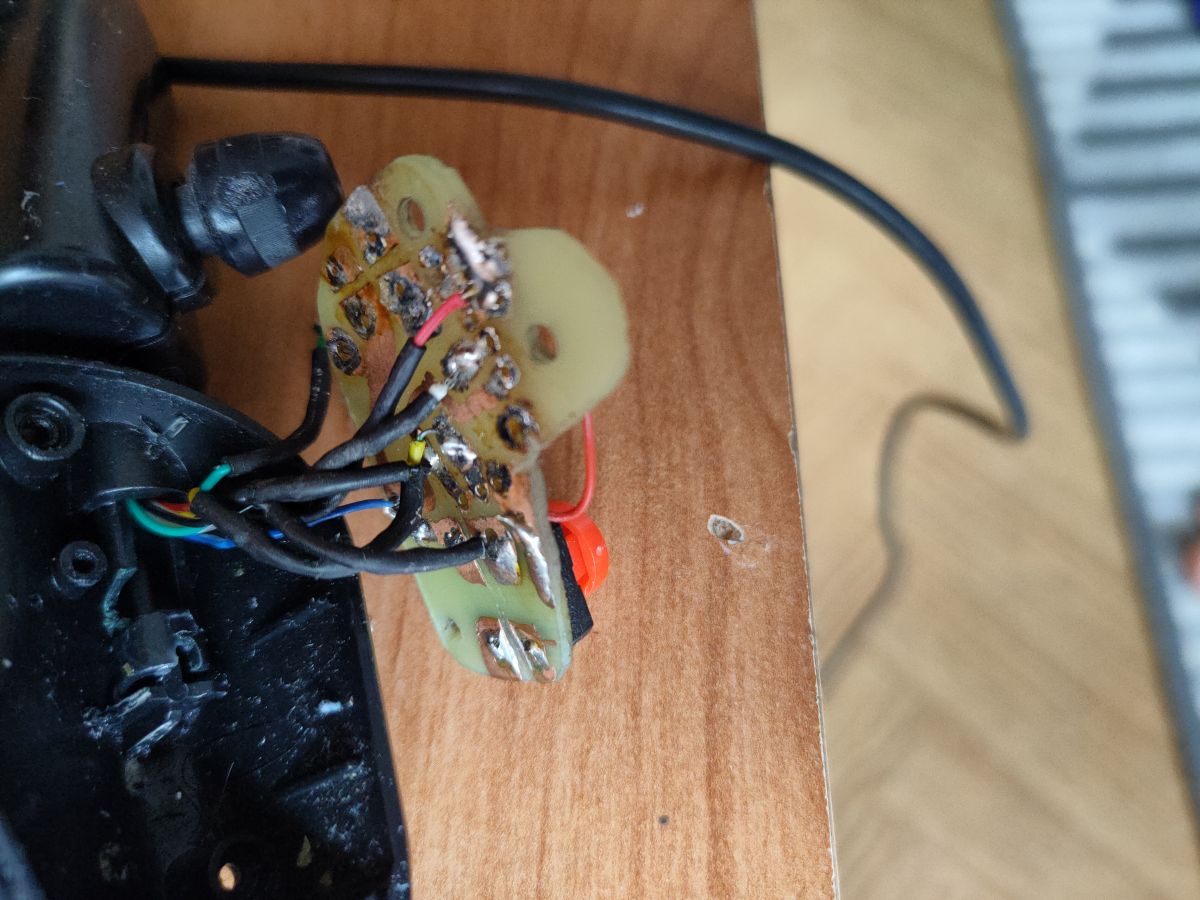

    Wrzucam zdjęcia z oryginalną płytką i joystickiem (zielona) oraz moją "przeróbką". Jak widać płytka jest banalnie prosta. Sęk w tym że joystick musi być w tej pozycji/miejscu co jest, zachować otwory na śruby montażowe i lepiej zorganizować "przyłącza(?)" do kabli. Może nawet jakieś goldpiny dorzucić? I bokiem puścić kable na górną stronę zamiast od spodu je lutować do płytki? Nie wiem, nie znam się, nie mam czasu nad tym kombinować bo nie jestem elektronikiem.

    W pierwszej kolejności chciałbym się zorientować ile takie coś może kosztować.
