Cześć! Potrzebuję zlokalizować uszkodzenie przez które monitor bardzo rzadko uda się włączyć. Potrzebuję pomocy kogoś z doświadczeniem kto widział już podobny problem i pomoże nakierować jak sprawdzić i zlokalizować usterkę.
Monitor mam od początku, pierwszy właściciel, nigdy nie naprawiany, rozebrany pierwszy raz i dosłownie nie mogę bez niego żyć. Jeżeli ktoś chciałby uczestniczyć w procesie naprawy i rozumie co się z nim dzieje bardzo proszę o pomoc.
1) Jeżeli monitor uda się włączyć to pracuje bez najmniejszych problemów natomiast po wyłączeniu komputera lub odpięcia monitora od prądu to jest problem z włączeniem go ponownie.
a) Jeżeli jest zimny i uda się go załączyć to występuje problem jak na filmie poniżej. Przeważnie obraz jest zielony z pasami a ostatnimi czasy raz czerwony raz zielony.
aa) Jeżeli od razu dostanie dużą rozdzielczość to się wyłącza i jest problem z włączeniem
bb) Jeżeli popracuje parę minut na rozdzielczości 640x480 i się nagrzeje to można przejść do wysokiej rozdzielczości
b) Jeżeli tył obudowy monitora zostanie podgrzany suszarką i uda się go włączyć to nie ma problemu z zielonym lub czerwonym obrazem lub od razu pracą na wysokiej rozdzielczości. Pracuje bez zarzutu.
2) Jeżeli monitor nie ma niczego podłączonego pod INPUT 1/2 to nie wyświetla OSD, świeci zieloną diodę i przechodzi w stan uśpienia.
Jak na filmie
3) Jeżeli ma podpiętą kartę graficzną w INPUT 1/2 to pali zieloną diodę a potem po chwili zapala pomarańczową diodę i mruga nią nieskończenie. Jak na filmie poniżej, karta graficzna pracująca INPUT 1, INPUT dwa nic nie podłączone
4) Monitor za każdym razem coraz trudniej uruchomić gdzie teraz graniczy to z cudem. Problem występował od dłuższego czasu i z każdym nagłym wyłączeniem prądu i pstrykaniem napięciem (elektrownia włącza wyłącza prąd) problem postępował, tak że po prostu się nie załącza.
5) Rozebrałem monitor ale nie widzę gołym okiem zimnych lutów lub uszkodzonych komponentów. Nie wiem gdzie zacząć szukać usterki która nie pozwala się bańce włączyć.

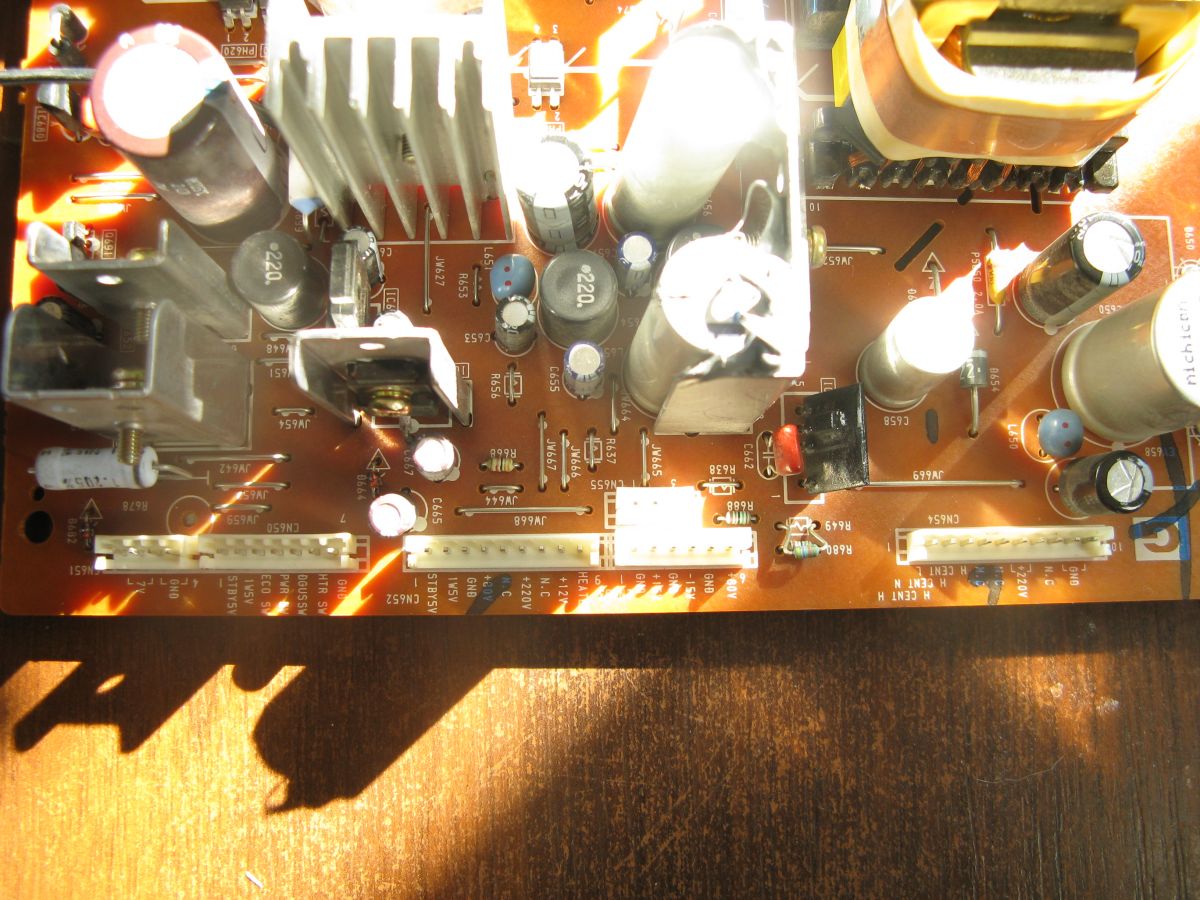

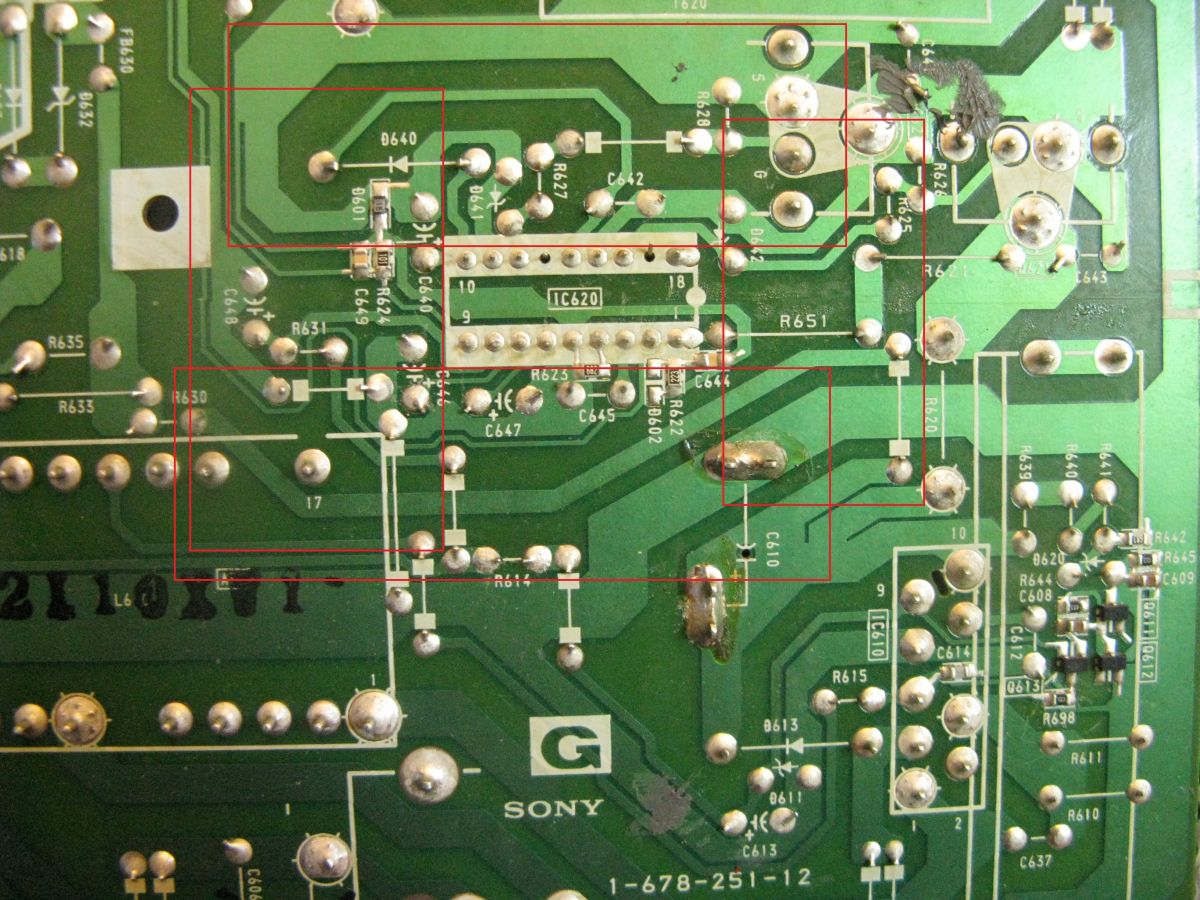

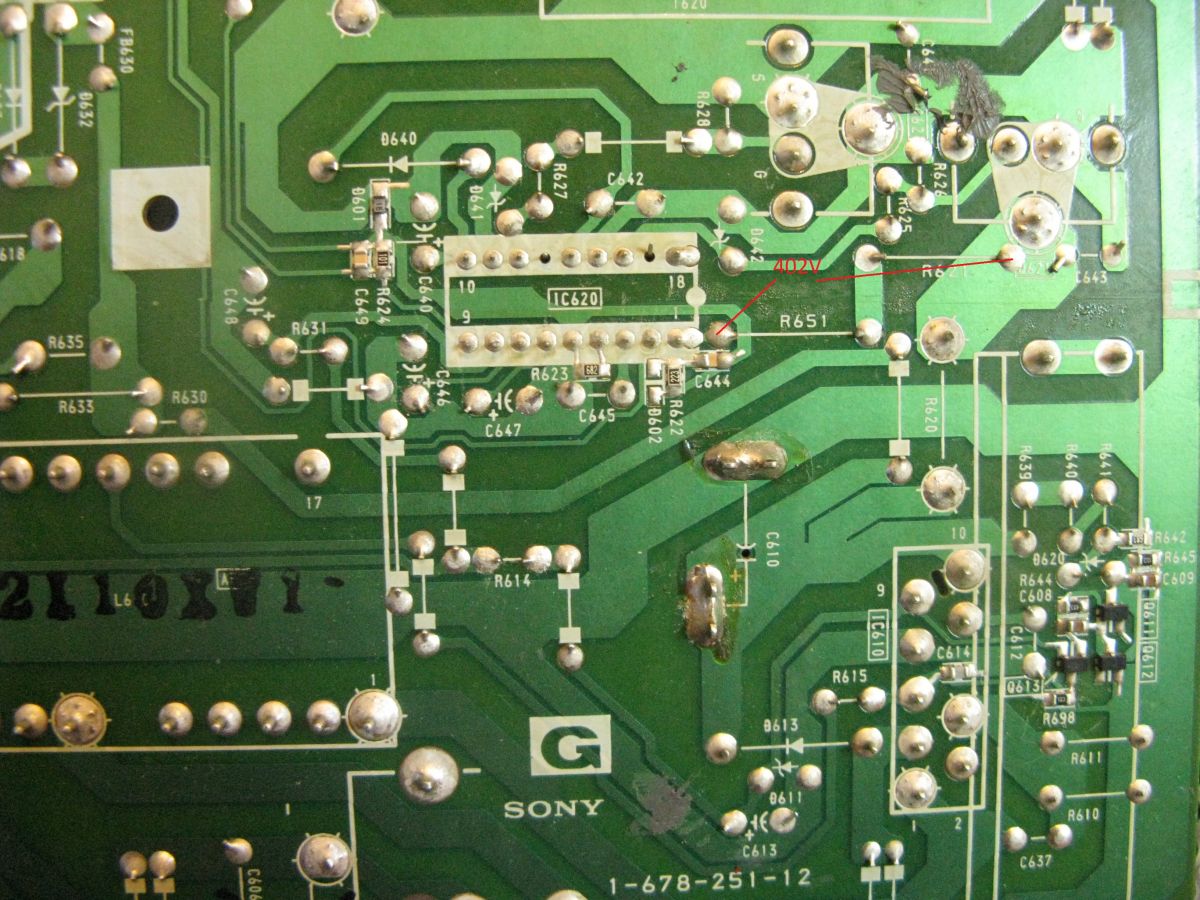

6) Na G board zasilacza (który nie jest na tej samej płytce co transpowielacz) po załączeniu monitora kiedy dioda jest zielona, napięcia na wyjściu, napięcia mierzone w chwili włączania monitora
CN651
7V = 7V
CN650
STB5V = 5V
1W5V = 5V
ECO SW = 5V -> po chwili 3.5V
HTR SW = 4.9V
DGUSSW = 4.8V -> 0V
PWR SW = 5V
CN652
STBY5V = 5V
1W5V = 5V
+80V = 15V na 1/2s -> 0V
+220V = 90V na 1/2s -> 0V
+12V - 3.43V na 1/2s -> 0.04V
HEATER = 5V
CN653
+15V = 1.36V na 1/2s -> 0.02V
-15V = 2.43V na 1/2s -> 0.02V
+80V = 3.8V na 1/2s -> 0V
CN653
H CENT H = 4.3V na 1/2s -> 0V
H CENT N = 6.3V na 1/2s -> 0V
H CENT L = 7.2V na 1/2s -> 0V
+220V = 15V na 1/2s -> 0V
Myślałem, że może coś być na obwodzie z Heaterem ale dlaczego nie na napięć na innych liniach?
Czy jest to kwestia płytki zasilacza czy jest opcja, że jest coś nie tak z płytką transpowielacza.
Edit: poprawiłem zachowanie napięć na G board
