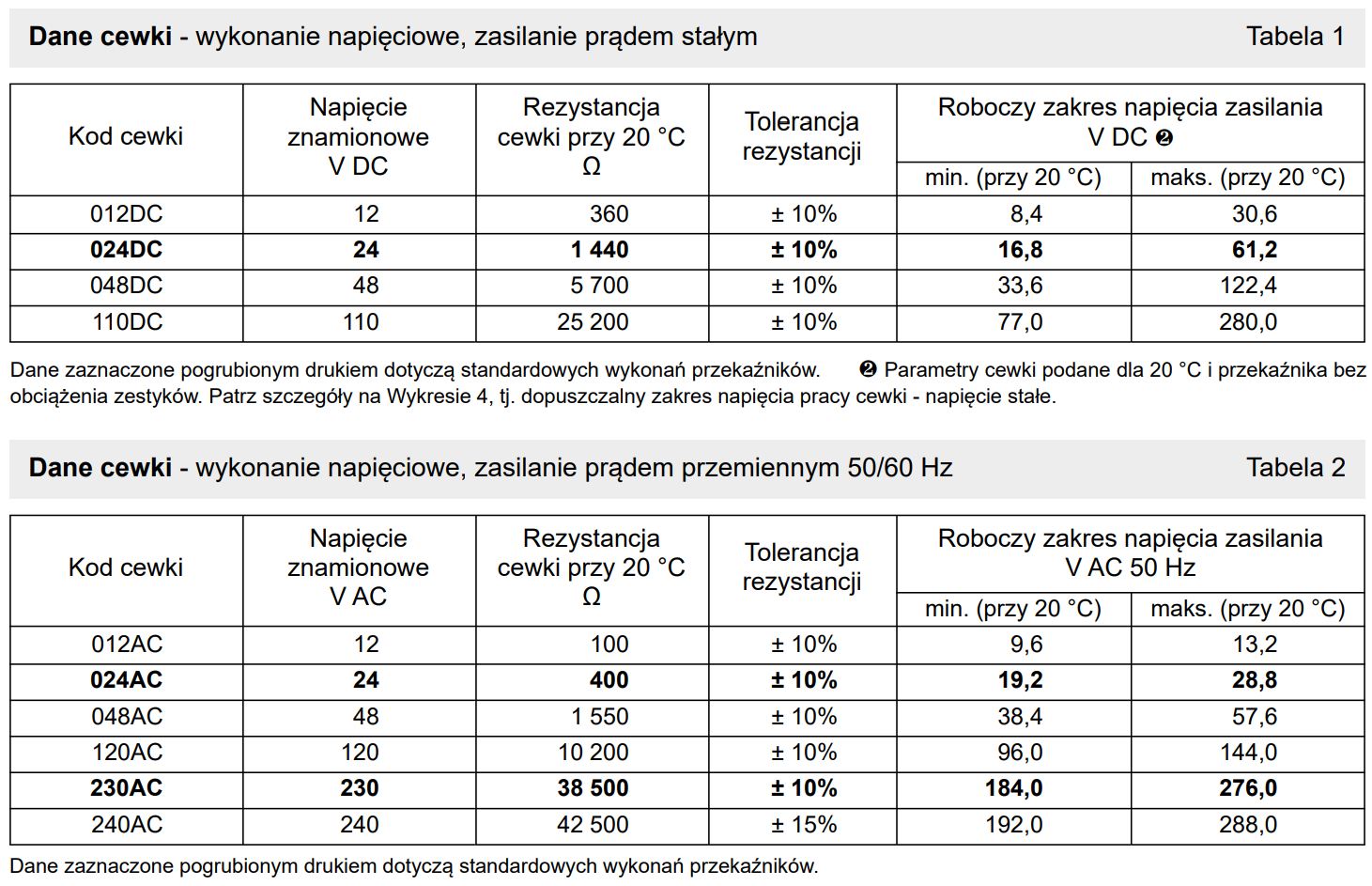

Jakie przekaźniki miniaturowe znajdziemy w przekaźnikach interfejsowych PI84/85(P)? W skrócie RM84 to przekaźniki miniaturowe z dwoma obwodami styków przełączanych lub zwiernych z obciążalnością prądową trwałą do 8A. Natomiast RM85 dysponują jednym zestawem styków przełączanych lub zwiernych z obciążalnością prądową trwałą 16A. Dostępne są wykonania na różne napięcia cewki zarówno stałe, jak i przemienne. Do wyboru możliwy jest także materiał styków (AgNi, AgSnO2), a także przezroczyste obudowy (kontrola optyczna stanu styków i kodowanie kolorem napięcia cewki: niebieski - DC, pomarańczowy - AC). Przekaźniki interfejsowe mogą być wyposażone także w serię przekaźników RMP z dźwignią pozwalającą na ręczne przełączenie styków.
Poniżej znajduje się krótki materiał filmowy przedstawiający możliwości przekaźników interfejsowych:
Tabela doboru przekaźników interfejsowych jest pomocnym narzędziem ułatwiającym wybranie odpowiedniego modelu. W gniazdach GZP80 push-in mamy do wyboru przekaźniki jedno- i dwuobwodowe, a także przekaźniki z mechaniczną dźwignią do ręcznego przełączenia styków. Dla gniazd GZM80 z zaciskami śrubowymi również możemy wybierać powyższy zakres rodzajów przekaźników. Dla gniazd GZT80 dodatkowo poza wymienionymi już opcjami możemy wybrać wersję inrush z wysoką wartością prądu rozruchu - 80A przez 20ms.
Dla przekaźników jednoobwodowych tabela doboru wskazuje prądy 12A/16A. Prąd 16A dostępny jest przy wykorzystaniu zwory zainstalowanej w złączu po stronie styków.
Gniazda GZP80 (push-in) oferują bardzo wygodny mechanizm szybkiego mocowania przewodu poprzez wciśnięcie w zacisk. Na jednym wyprowadzeniu można podłączyć dwa przewody. Czerwony przycisk służy zwolnieniu blokady przewodu.
Gniazda push-in posiadają miejsce na naklejki z oznaczeniami, a także płytki opisowe na elemencie mocującym przekaźnik.
Bardzo ciekawym rozwiązaniem są otwory dla sond pomiarowych z blokadą sondy w otworze.
Mocowanie przekaźnika jest uniwersalne - umożliwia montaż niskich przekaźników miniaturowych RM84 i RM85 oraz wyższych przekaźników RMP84 i RMP85.
Elementem porządkującym szafę sterowniczą i przyspieszającym montaż są złącza grzebieniowe i zworki.

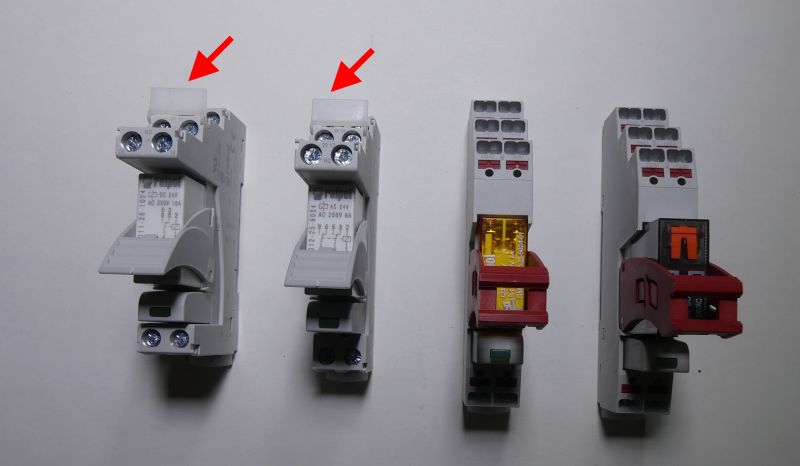

Gniazda GZT80 i GZM80 posiadają zaciski śrubowe oraz mają mniejsze wymiary niż GZP80.
Łatwa do zauważenia różnica między gniazdami GZT i GZM to różne wysokości złącza od strony zacisków cewki A1 A2.
Od strony styków, gniazda GZT i GZM mają różną kolejność wyprowadzeń.
Uchylne elementy pozwalają w gniazdach GZT i GZM dodać oznaczenia dla zacisków.
Różne możliwości kombinacji przekaźnika miniaturowego, gniazda i modułu sygnalizacyjnego/przeciwprzepięciowego dają dużą gamę dostępnych przekaźników interfejsowych.

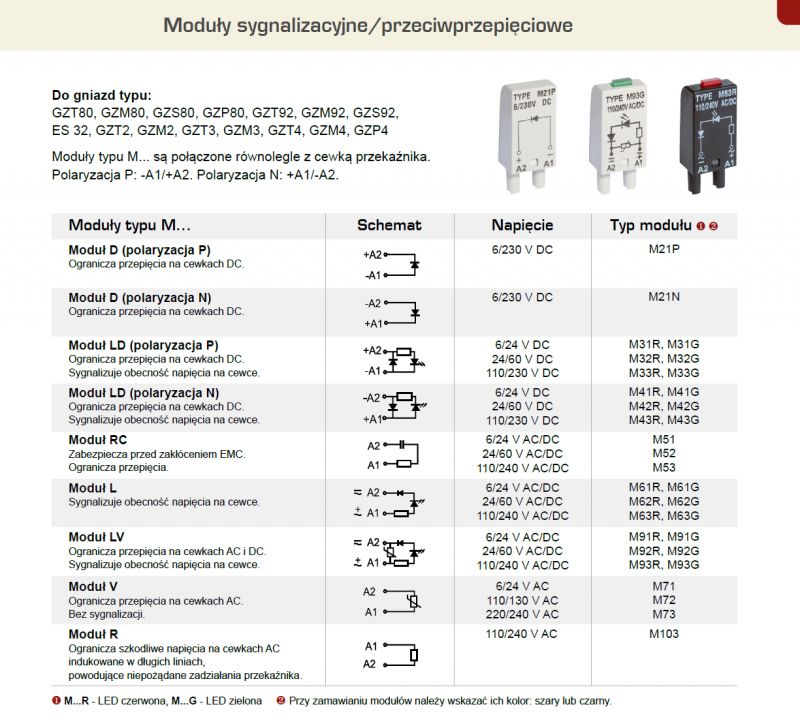

Moduły mogą pełnić funkcję przeciwprzepięciową lub sygnalizacyjną a także łączyć obie te funkcje. Dostępne są dwie polaryzacje dla prądu stałego, a także moduły dla prądu przemiennego. Stosowane są diody, warystory, elementy RC do tłumienia przepięć. Moduł z rezystorem zabezpiecza przekaźnik przed zadziałaniem od zakłóceń i napięć indukowanych na długich liniach.
Tłumienie przepięć modułem diodowym dla prądu stałego przy rozłączeniu prądu cewki.
Moduł warystorowy w takich samych warunkach działa wolniej jednak może pracować z prądem przemiennym.
Warto zapoznać się z dokumentacją oznaczeń kodowych przekaźników interfejsowych. Mimo początkowego wrażenia złożoności jest to system oznaczeń łatwy do zapamiętania.
Czy korzystacie z przekaźników interfejsowych?
Z jakich rodzajów przekaźników i w jakich zastosowaniach korzystacie najczęściej?
