Openbeken Generic tuya WB2S BK7231T Wtyczka nie może zidentyfikować przekaźnika

Question

Znałem tylko wersję MCU tuya (v1.0.7) i typ chipa (WB2S BK7231T) i tuya-cloud-cloud urządzenia przy użyciu najbliższego urządzenia dźwiękowego dla tej...

p.kaczmarek2 · Answer

Podaj więcej informacji. Wszystko powinno działać. Czy naprawdę mówisz, że żaden z GPIO nie jest podłączony do przycisku? Sprawdziłeś je wszystkie? Czy możesz opublikować swoją konfigurację tuya, abym mógł sam to sprawdzić?

Jeśli automatyczna ekstrakcja GPIO nie powiedzie się, spróbuj sprawdzić piny jeden po drugim.

baukje · Answer

Później postępowałem zgodnie z przewodnikiem, aby odczytać konfigurację z flasha (karta flash) i zaimportować. Wygląda to poprawnie, ponieważ przycisk na urządzeniu ponownie reaguje, dioda Wi-Fi wyglądała jak aktywność Wi-Fi po ponownym włączeniu, a czerwona dioda LED reaguje na naciśnięcie fizycznego przycisku na urządzeniu i przycisku przełączania w interfejsie użytkownika. Przekaźnik w ogóle się nie zmienia. Którą konfigurację chcesz zobaczyć? To jest konfiguracja wyodrębniona z flasha tuya-cloudcutter: Code: text Expand Select all Copy to clipboardClearIO // clear old GPIO/channels
lfs_format // clear LFS
StartupCommand ""  // clear STARTUP
stopDriver *  // kill drivers
backlog setPinRole 24 Rel; setPinChannel 24 1
setPinRole 7 WifiLED_n
backlog setPinRole 8 LED; setPinChannel 8 1
backlog setPinRole 6 Btn; setPinChannel 6 1

p.kaczmarek2 · Answer

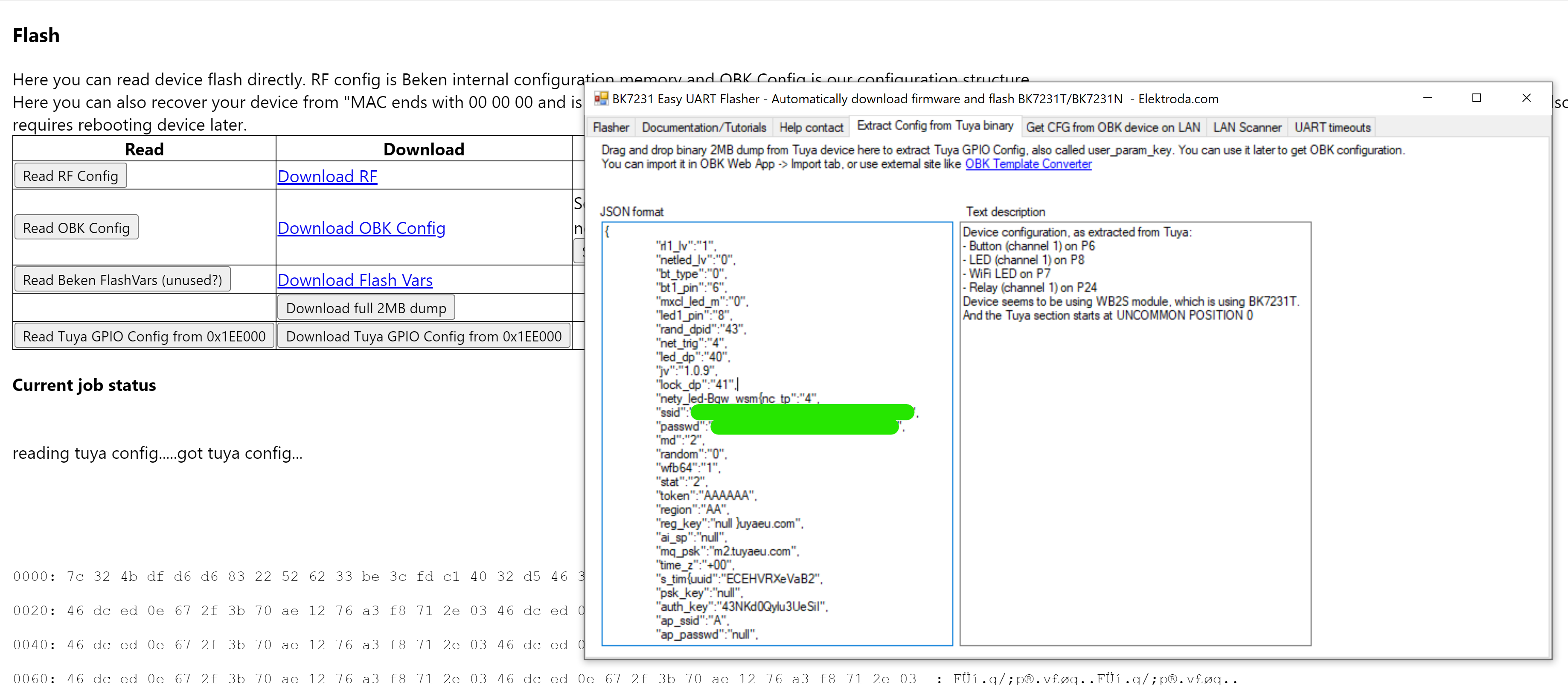

Przejdź do aplikacji internetowej, zakładki Flash, kliknij „Pobierz konfigurację tuya”, dołącz plik binarny tutaj....

baukje · Answer

czy na stronie lekarza GPIO ma znaczenie, co pokazuje „kanał”? Przejrzałem każdy PIN na stronie GPIO Finder (28) i przekaźnik nie reagował na żaden. Dodano po 5 [minutach]: Masz na myśli kosz z „Pobierz konfigurację GPIO Tuya z 0x1EE000”? To zawiera mój identyfikator ssid i hasło, czy JSON jest z tego wystarczająco wyodrębniony?

p.kaczmarek2 · Answer

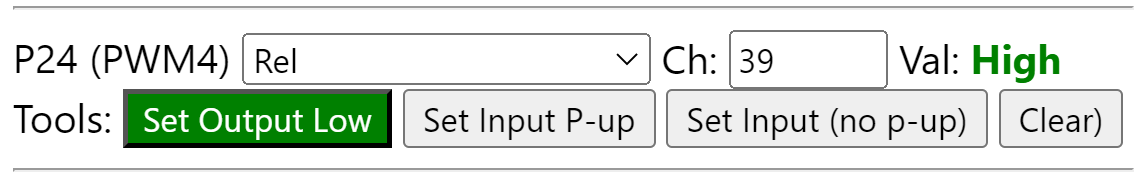

Kanał w tym przypadku nie ma znaczenia. Kliknięcie „SEt Output low” lub „high” powinno kliknąć przekaźnik, jeśli przekaźnik jest na danym GPIO.

Tuya Config zawiera Twój identyfikator SSID i hasło? Jesteś pewny? LUB masz na myśli konfigurację OBK? A może masz rację... czyli sparowałeś urządzenie z Tuyą przed flashowaniem?

Proszę o Tuya Config. Mimo to, jeśli zawiera Twój identyfikator SSID/hasło, możesz je edytować w edytorze szesnastkowym.

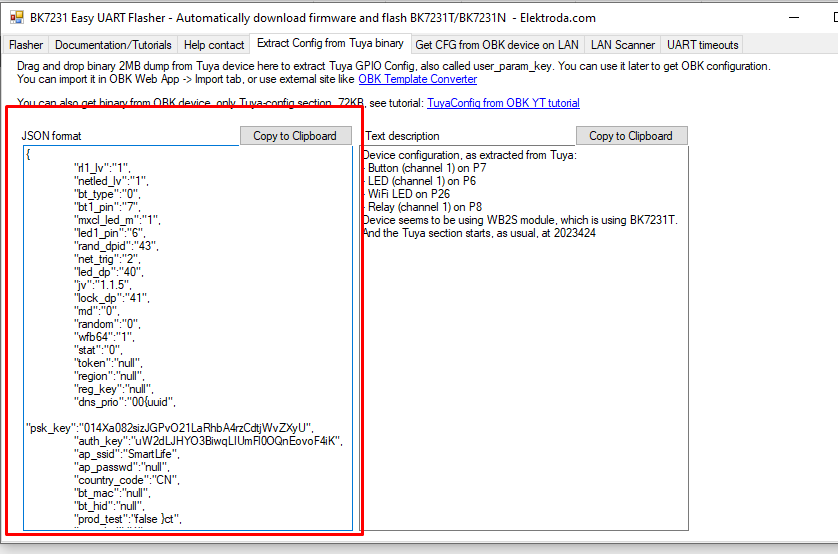

Lub po prostu przeciągnij go nad flasherem:
https://github.com/openshwprojects/BK7231GUIFlashTool
i skopiuj JSON stąd:

wklej go do swojego posta, użyj znacznika składni.

baukje · Answer

Tak, podłączyłem go do aplikacji tuya, aby uzyskać informacje o wersji, powinienem był rozłączyć i wyczyścić przed flashowaniem, ale byłem zbyt podekscytowany Code: text Expand Select all Copy to clipboard{
	"rl1_lv":"1",
	"netled_lv":"0",
	"bt_type":"0",
	"bt1_pin":"6",
	"mxcl_led_m":"0",
	"led1_pin":"8",
	"rand_dpid":"43",
	"net_trig":"4",
	"led_dp":"40",
	"jv":"1.0.9",
	"lock_dp":"41",
	"nety_led-Bgw_wsm{nc_tp":"4",
	"ssid":"base64ofSSID",
	"passwd":"base64ofPW",
	"md":"2",
	"random":"0",
	"wfb64":"1",
	"stat":"2",
	"token":"AAAAAA",
	"region":"AA",
	"reg_key":"null }uyaeu.com",
	"ai_sp":"null",
	"mq_psk":"m2.tuyaeu.com",
	"time_z":"+00",
	"s_tim{uuid":"ECEHVRXeVaB2",
	"psk_key":"null",
	"auth_key":"43NKd0Qylu3UeSiI",
	"ap_ssid":"A",
	"ap_passwd":"null",
	"country_code":"null",
	"prod_tes":"1",
	"netled_pin":"7",
	"total_stat":"2",
	"rl_type":"0",
	"bt1_lv":"0",
	"reset_t":"3",
	"ch_flag1":"1",
	"inch_dp":"44",
	"module":"WB2S",
	"ch_cddpid1":"9",
	"init_conf":"38",
	"led1_lv":"0",
	"cyc_dpid":"42",
	"ch_num":"1",
	"reuse_led_m":"0",
	"rl1_pin":"24",
	"netn_led":"0",
	"ch_dpid1":"1",
	"crc":"112",
	"}vAgw_dit":"false }",
	"reg_ke{lastFetchTime":"0",
	"cnt":"0}mljb....cGF0b3J....M=",
	"t{nc_tp":"4",
	"t4jbCgw_aioken":"AAAAAA"
} [/kod]

p.kaczmarek2 · Answer

Hmm, nie byłem nawet pewien, czy SSID/PASS są przechowywane w tej konfiguracji, dziękuję za udowodnienie, że rzeczywiście tam są! Dobrze wiedzieć.

Ok, więc rl1_pin wygląda jak P24...
Naprawdę tak to wygląda.
Czy jesteś w 100% pewien, że nie kliknie, jeśli ustawisz P24 na REL i przełączysz go z GUI?
Czy to działało z Tuyą?

Pierwszy raz spotykam się z tak dziwnym przypadkiem.

Zgadywałbym, że to urządzenie używa sterownika przekaźnika mostkowego, ale wygląda jak normalny przekaźnik.

baukje · Answer

Do tej pory nigdy niczego do niego nie podłączałem, ale przekaźnik klikał w aplikacji tuya i po naciśnięciu fizycznego przycisku. Na początku nie chciał się sparować i nie był w stanie powiedzieć, jaka to wersja, aż nagle po upływie limitu czasu parowania, ale lampka parowania pozostała włączona, ponownie uruchomiłem aplikację tuya i była tam.
Czy istnieje wersja esp ekstraktu konfiguracji z oprogramowania układowego? Jak wspomniano w innym poście, mam identyczną wtyczkę, ale z TYWE2S. Wyobrażam sobie, że konfiguracja GPIO byłaby taka sama.

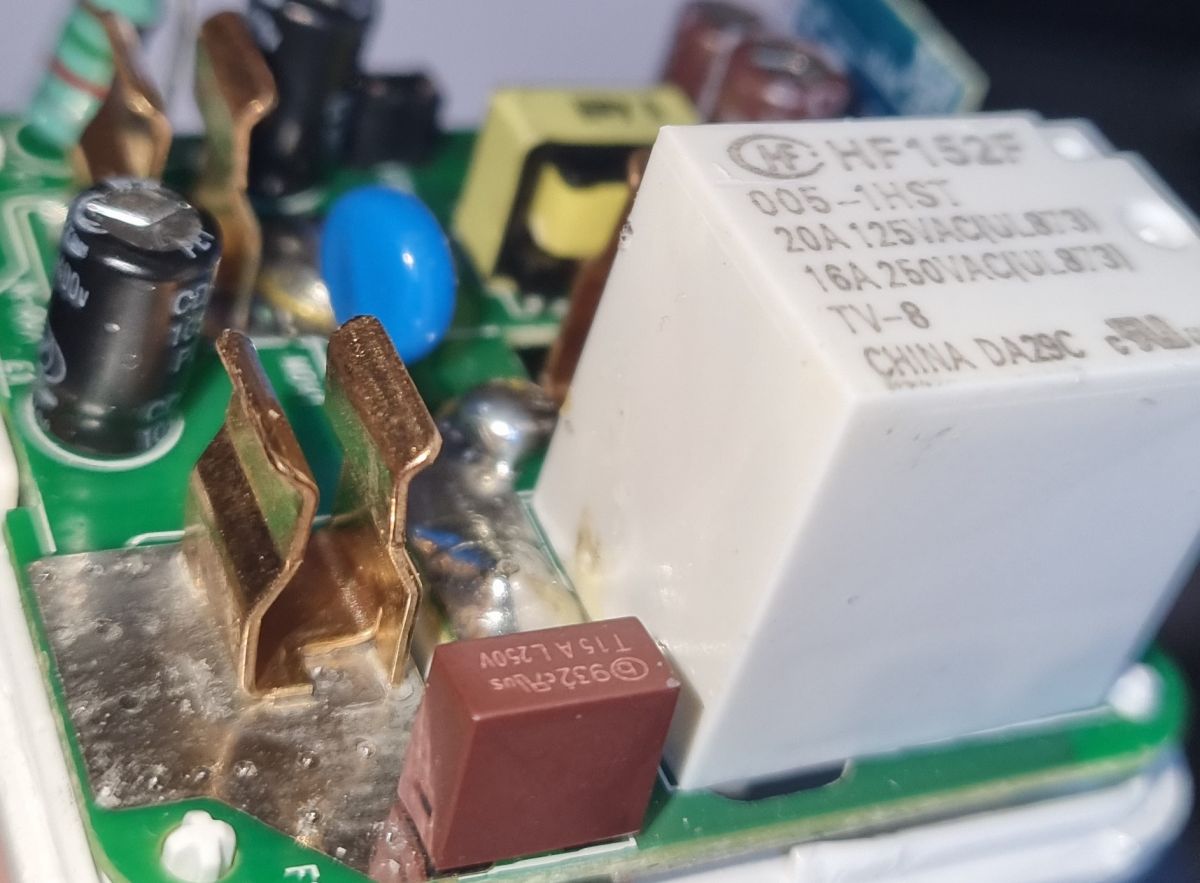

Sprawdziłem bezpiecznik i przekaźnik jest taki jak na zdjęciu

Kiedy wykonałem cięcie tuya-cloudcutter, wybrałem „1.0.7 - BK7231T / oem_bk7231s_rnd_switch”, który był najbliższy 1.0.7, jaki mogłem znaleźć. Użyłem tego samego, kiedy zrobiłem flashowanie tuya-cloudcutter. Nie mam możliwości podłączenia się do rzeczy po jej odcięciu, więc nie wiem, czy przekaźnik działał w tym momencie, ale przycisk i diody zachowywały się poprawnie.

Dodano po 23 [minutach]:

kolejną dziwną rzeczą jest to, że czerwona dioda LED zapala się, gdy przełącznik jest wyłączony i gaśnie, gdy przełącznik jest włączony.
Nie zauważyłem przed flashowaniem.

p.kaczmarek2 · Answer

Zachowanie diody LED nie stanowi problemu, zmień rolę diody LED na LED_n, aby ją odwrócić.

Następnie spróbuj uruchomić komendę PowerSave 1 (z Execute Command lub z Web App->Log console) i sprawdź, czy przekaźnik znów działa (na P24).

Jeśli chcesz zawsze uruchamiać PowerSave 1 podczas uruchamiania, wprowadź go w „Krótkie polecenie uruchamiania” i uruchom ponownie

baukje · Answer

Domyślam się, że PowerSave było domyślnie 0, ponieważ nie było o tym wspomniane w dzienniku konsoli, dopóki nie użyłem tego polecenia, teraz POWERSAVE pojawia się na końcu każdej linii, ale nie zmienia stanu przekaźnika. Wypróbowałem też inne darmowe piny „PWM”. Czy warto w ogóle próbować pinów oznaczonych jako N/A w GPIOfinderze?

p.kaczmarek2 · Answer

N/A oznacza, że nie ma dodatkowej funkcji, ale nadal jest ważnym pinem.

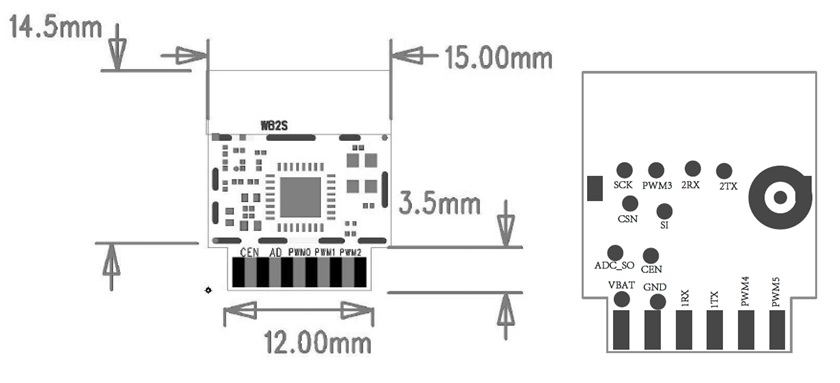

Twoje urządzenie jest oparte na WB2S (widzę to w JSON), więc powinieneś wypróbować wszystkie piny WB2S:

Wszystkie te na dole zdjęcia (paski testowe z tyłu modułu nie są używane w produkcji).

Ale powiedziałbym, że jest prawie niemożliwe, aby P24 nie działał dla ciebie, widać wyraźnie w konfiguracji Tuya, że rl1_pin to P24. Może jest jakiś problem sprzętowy?

baukje · Answer

Tak, myślę, że to problem sprzętowy, być może trzeba będzie wylutować styki wtyczki, wyjąć płytkę drukowaną i może przetestować.
Ta sama wtyczka była wymieniona na tasmocie przed zmianą chipa (dwukrotnie), w jaki sposób 18 pinów GPIO odnosi się do 28 wymienionych w interfejsie openbeken? Zastanawiałem się tylko, czy dało to jakieś wskazówki, ale mógł mieć inny projekt

{"NAME":"UltraBrite Smart Plug","GPIO":[1,1,1,1,288,289,1,1,224,32,1,1,1,1],"FLAG":0,"BASE":18}

p.kaczmarek2 · Answer

Aby to porównać, musiałbyś sprawdzić pinouty TYWE2S i WB2S.

Btw, dla pewności - ustawiasz przycisk i przekaźnik na ten sam kanał, prawda? Jeśli ustawisz przycisk fizyczny na kanał 1 i przekaźnik na kanał 2, przycisk nie przełączy przekaźnika.

baukje · Answer

Wygląda na to, że TYWE2S i WB2S są pinami takie same, tylko inaczej oznaczone.
Ta wtyczka wygląda tak samo jak wtyczka Tesco Calex, która również wykorzystuje te same 6, 7, 8 i 24 piny.
https://www.elektroda.com/rtvforum/topic3925190.html
Naprawdę wygląda to na problem sprzętowy, który powinien powodować przełączanie przekaźnika na pinie 24.

Dzięki za wszelką pomoc i odpowiedzi, openbeken_app to świetny zestaw narzędzi. Chciałbym tylko móc powiedzieć to samo o moim sprzęcie :)

Dodano po 15 [minutach]:

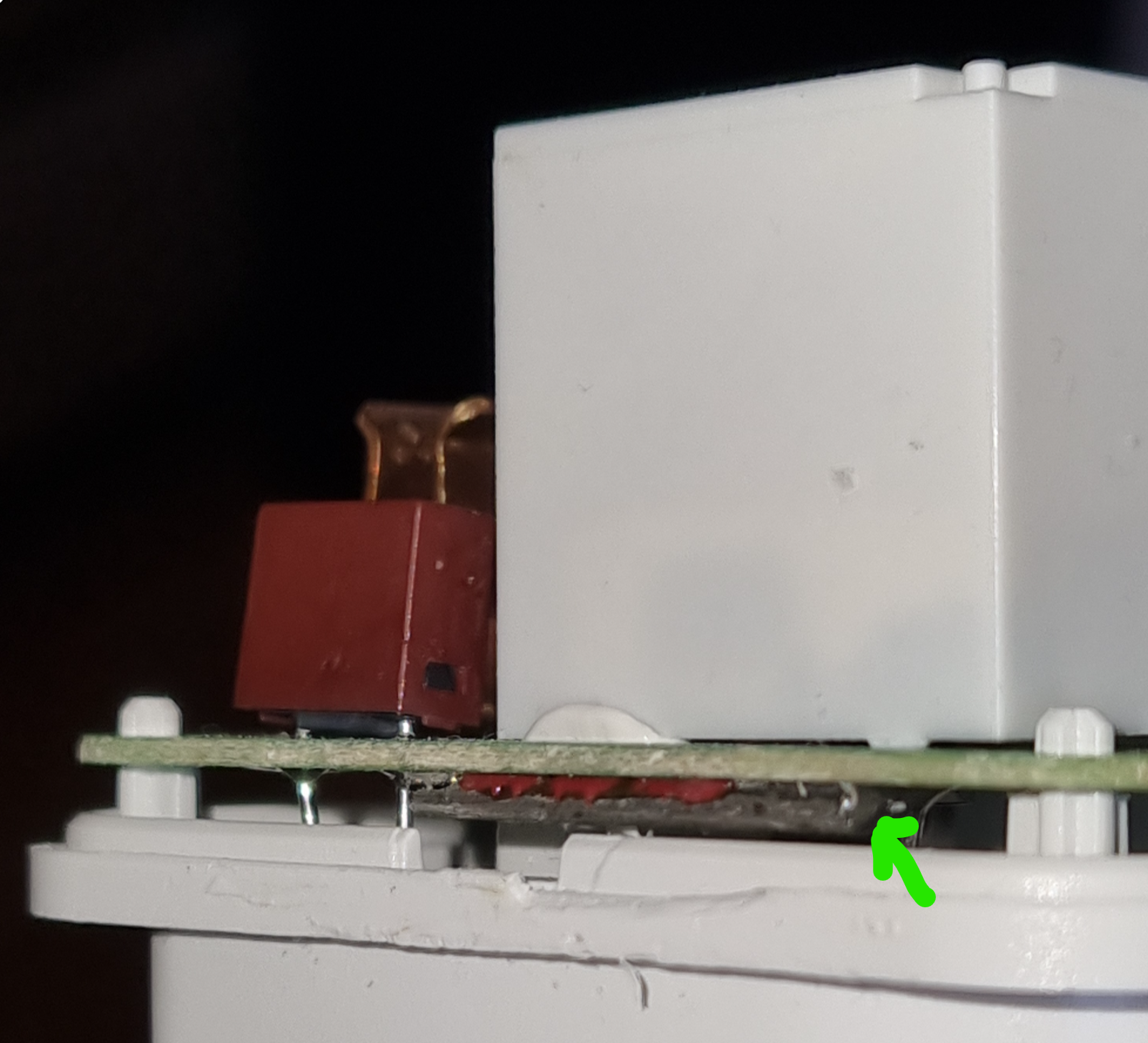

btw jakiś pomysł co to jest wlutowane pod przekaźnik?

Dodano po 4 [minutach]:

Aha i tak, przycisk i przekaźnik to ten sam kanał

Dodano po 3 [godzinach] 46 [minutach]:

Próbowałem wylutować ogromne plamy lutu, utrzymując płytkę drukowaną mocno przyspawaną do uformowanej obudowy. Moje żelazko rozgrzewa się tylko do 450C i nawet nie zmiękczyło lutu.
Przecięcie obudowy to jedyna opcja, aby dostać się do pinów, ale nie jest to opcja, aby spróbować przetestować przekaźnik, więc po prostu wkręcę się w TYWE2S i przynajmniej na razie zrezygnuję z bekena ...

Dodano po 48 [minutach]:

p.kaczmarek2 wrote:
N/A oznacza, że nie ma dodatkowej funkcji, ale nadal jest ważnym pinem.
Twoje urządzenie jest oparte na WB2S (widzę to w JSON), więc powinieneś wypróbować wszystkie piny WB2S:

Wszystkie te na dole zdjęcia (paski testowe z tyłu modułu nie są używane w produkcji).

Ale powiedziałbym, że jest prawie niemożliwe, aby P24 nie działał dla ciebie, widać wyraźnie w konfiguracji Tuya, że rl1_pin to P24. Może jest jakiś problem sprzętowy?

Właśnie znalazłem inny z MAC D4:A6:51 (Tuya Smart Inc.)
Więc czy powinienem potwierdzić wersję MCU, parując z aplikacją Tuya, czy po prostu przejść od razu do flashowania? A jaką wersję wybrać w takim razie z narzędzia do flashowania?
Myślałem, że kupiłem więcej niż 2, kiedy były sprzedawane tanio

baukje · Answer

Wyciąłem otwór w dolnej części TYWE2S, ale skończyło się na tym, że użyłem otworu tylko do przejrzenia, podczas gdy włożyłem kilka wygiętych pinów, aby nawiązać kontakt z 3v3, GND, TX i RX. To te same 4 piny na WB2S, więc spróbuję też odczytać flash na tym.

WB2S nie ma IO0 do masy, czy jest inny pin, który muszę uziemić, aby odczytać flash WB2S?

p.kaczmarek2 · Answer

Nie wiem co jest pod przekaźnikiem. Trochę ciężko zgadnąć po tym zdjęciu. Może to dioda zabezpieczająca przed wolnym kołem lub tranzystor.

Podczas flashowania zawsze wybieraj poprawnie platformę BK7231T lub BK7231N i pobierz najnowszą wersję OBK. Nasze narzędzie, BK7231GUIFlashTool, może automatycznie pobrać OBK z github, więc nie ma ryzyka, że otrzymasz niewłaściwy plik. Tylko upewnij się, że dobrze wybrałeś T lub N.

WB2S wymaga tylko połączeń RX/TX, 3,3 V i GND do flashowania. Nie ma IO0. Bootloader jest aktywny przez krótką chwilę po wykonaniu cyklu zasilania (wyłączenie i włączenie). Proszę zajrzeć na naszą stronę flashera:
https://github.com/openshwprojects/BK7231GUIFlashTool
Oraz nasze poradniki flashowania:
https://www.youtube.com/playlist?list=PLzbXEc2ebpH0CZDbczAXT94BuSGrd_GoM
Zawsze zaleca się wykonanie pełnej kopii zapasowej oprogramowania układowego. Możemy z tego wyodrębnić konfigurację GPIO.

baukje · Answer

To coś wygląda jak metalowy pręt, może tylko połączenie „zmostkowane”? Jest tak samo we wszystkich wersjach tej wtyczki, niektóre mają bardziej oczywiste plamy czerwieni. Chciałem tylko sprawdzić, czy mogłem coś uszkodzić, próbując otworzyć obudowę. Podczas flashowania TYWE2S i zasilania tylko z portu USB nacisnąłem przycisk, aby sprawdzić, czy uziemi IO0, ale jednocześnie zauważyłem, że przekaźnik nie kliknął. Diody LED zareagowały jak zwykle. Zastanawiałem się tylko, czy w jakiś sposób przekaźnik na tym niedziałającym WB2S w jakiś sposób nie otrzymuje wystarczającej mocy do aktywacji. Czy są jakieś inne konfigurowalne ustawienia, które mogą mieć wpływ na moc? Zobaczę, czy uda mi się uzyskać zrzut z nowego nieskonfigurowanego WB2S. Dodano po 21 [minutach]: Potrzebny CEN zwarty do masy lub wyłączony/włączony lub nie odczytałby flasha, trzeba zrobić jakiś przełącznik na 3v3...
