Witam,
Zlecę wykonanie układu regulacyjnego PID na mikrokontrolerze do sterowania prędkością sprzęgła elektromagnetycznego (Zamiennik dla układu chinskiego JD1A-40, pdf na internecie)
JD1A jest tanim, awaryjnym, prymitywnym układem, chcemy go zastąpić układem prawidłowo zaprojektowanym (odpornym na uszkodzenia) oraz z dodatkową funkcją kontroli obciążenia (zabezpieczenie przed przeciążeniem)
Przeznaczenie urządzenia:
Regulacja napięcia (obrotów) na sprzęgle elektromagnetycznym w zamkniętej pętli
Warunki pracy:
Temperatura i wilgotność jak dla urządzeń zewnętrznych, zakłócenia elektromagnetyczne z zgrzewarek indukcyjnych, silników.
Źródło zasilania:
Preferowany zewnętrzny zasilacz impulsowy 90V/8A, zamiast 230V AC
Wejścia:
Potencjometr 1 obr. do zadawania obrotów, tachoprądnica 3faz 2V/100obr (maks 1400obr) - sprzężenie zwrotne obroty, Przekładnik prądowy 0-10V lub 4-20mA do kontroli obciążenia
Wyjścia:
Sterowanie sprzęgła DC 0-90V/8A w pętli zamkniętej, wyjście alarmowe DO, wyjście na zewnętrzny bezpiecznik
Obsługa, działanie:
Operator zadaje na potencjometrze obroty a układ porównując napięcie z tachoprądnicy utrzymuje stałe obroty, sterując wyjściem 0-90V DC
jeżeli obciążenie wzrośnie i będzie się utrzymywać ponad 100% (np. >5V na przekładniku prądowym) przez 3s, układ zmniejsza wysterowanie na wyjściu tak aby utrzymać limit 5V, wyjście alarmowe się aktywuje, obroty zmniejszają się, blokada trwa min. 30s i wraca do regulacji obrotów, alarm się wyłącza
zabezpieczenie przed utratą sygnału z tachoprądnicy (=1s), (przed rozpędzeniem sie)
Zworka na PCB do wyłączania pętli zamkniętej regulacji, oraz kontroli obciążenia.
Założenia odnośnie projektu, wykonania:
Zaprojektowanie, wykonanie, polutowanie, wstępne uruchomienie, programowanie płytki (wymiar maks. 10cmx15cm), bez obudowy
Wejścia/Wyjścia na zaciskach śrubowych: (zasilanie, start, AI potencjometr, AI tachoprądnica, AI przekładnik prądowy, DO sprzęgło, DO alarm, zewnetrzny bezpiecznik)
zdalna pomoc przy uruchomieniu na docelowym urządzeniu (ew. strojenie, rampy itd.), dostęp do programu
Ilość:
3szt
Budżet
ok.3000zł za 3 szt, (ew. do dogadania) bez zasilacza 90V i przekłądnika prądowego (samo PCB z uruchomieniem)
Propozycje i szczegóły na priv poproszę

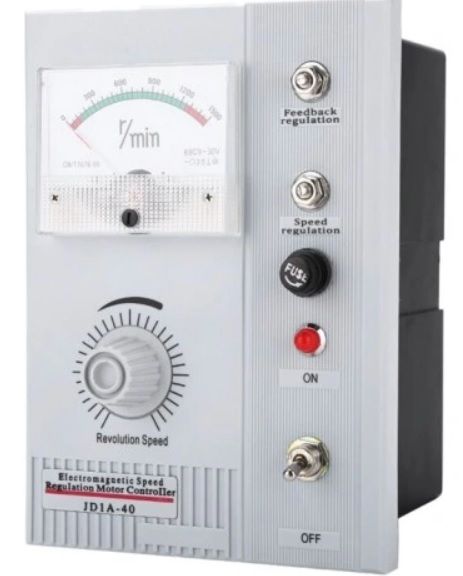

Poniżej przykładowy schemat urządzenia:
