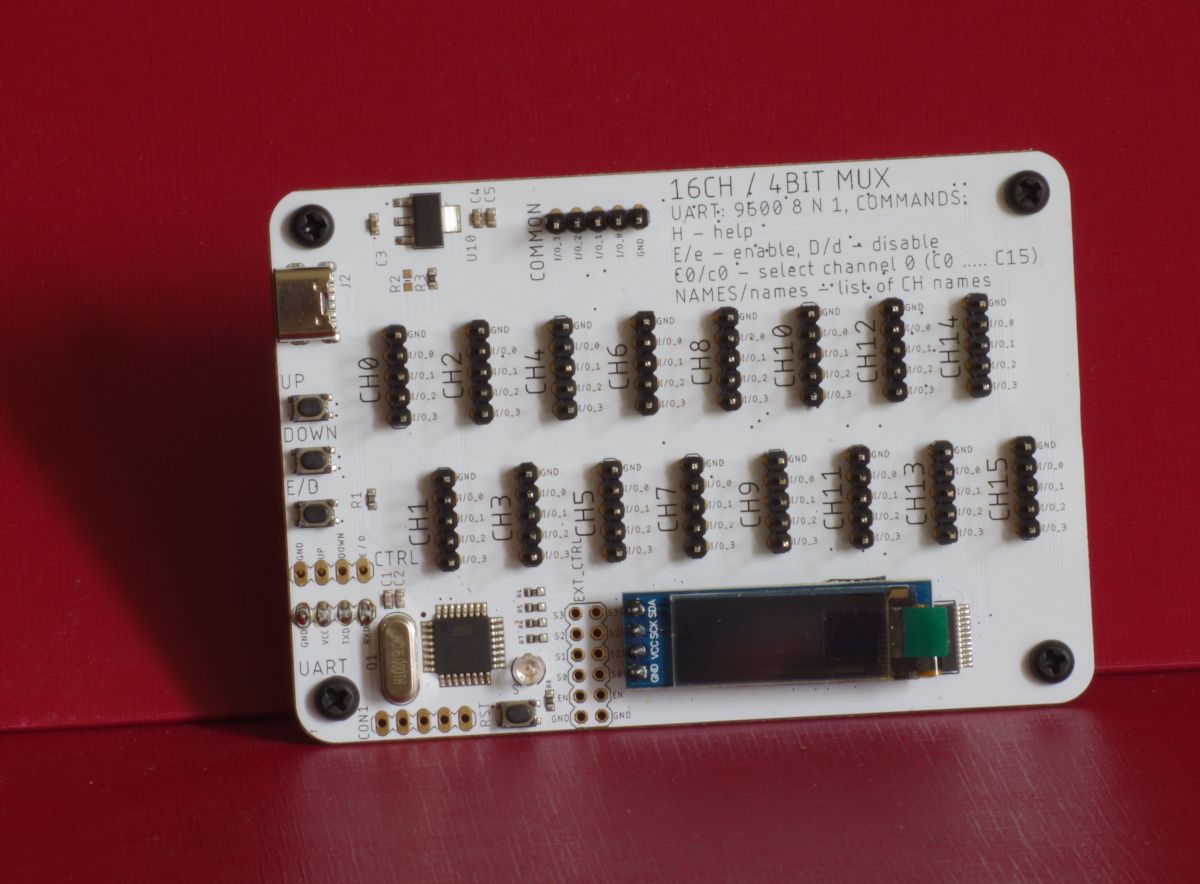

16 kanałowy multiplexer/demultiplexer
Multiplekser służy do dystrybucji sygnałów pomiędzy wspólnym 4 bitowym wejściem/wyjściem (COMMON) a jednym z szesnastu 4-bitowych wejść/wyjść (CH0…CH15). Za pomocą urządzenia można przesyłać w obie strony zarówno sygnały cyfrowe jak i analogowe.
Jednym z podstawowych zastosowań multiplexera może być rozszerzenie możliwości programatorów/debuggerów. Dzięki multiplekserowi możliwe jest połączenie nawet do 16 programowanych układów do programatora/debuggera. Multiplekser umożliwia również dołączanie kaskadowo kolejnych multiplekserów, co powoduje, że każdy kolejny stopień połączeń umożliwia przyłączenie 16 x więcej kolejnych układów. Innym sposobem połączeń może być przeciwsobne połączenie multiplekserów, to znaczy połączenie ze sobą wejść/wyjść COMMON dwóch multiplekserów i dzięki temu istnieje możliwość połączenia w danej chwili jednego, dowolnego kanału (CH0…CH15) pierwszego multipleksera z jednym, dowolnym kanałem drugiego multipleksera.
W każdego rodzaju połączeniach należy uwzględnić czasy przejścia sygnałów przez układ. Ze szczegółami można zapoznać się w notach katalogowych układów 74HC4067.
Wygodny sposób sterowania multiplekserem zapewnia wbudowany sterownik z interfejsem UART, do którego można podłączyć dowolny konwerter UART o poziomach sygnału 3,3V. Złącze UART umożliwia zasilanie zewnętrznego konwertera, dzięki czemu można zastosować na przykład wygodne bezprzewodowe, niedrogie moduły bluetooth pracujące w trybie SPP. Poza UART można sterować wyborem kanałów za pomocą przycisków lub za pomocą zewnętrznych sterowników.
Właściwości multipleksera:
Multipleksowanie/demultipleksowanie wspólnego 4-bitowego wejścia/wyjścia do dowolnego z szesnastu 4-bitowych kanałów
Włączanie/wyłączanie wszystkich kanałów
Sterowanie za pomocą UART, przycisków lub zewnętrznych sterowników
Dzięki UART możliwość sterowania dowolnymi skryptami obsługującymi porty COM
Wyświetlanie informacji o stanie multipleksera na wbudowanym wyświetlaczu lub poprzez terminal UART
Możliwość nadawania nazw poszczególnym kanałom
Możliwość wyboru zachowania multiplexera po ponownym włączeniu zasilania (aktywny, nieaktywny, stan poprzedni)
Możliwość łączenia ze sobą multiplekserów w różne konfiguracje
Zasilanie poprzez złącze USB C, 5V,
Wymiary płytki: 98x68 mm
UWAGA:
Wszystkie układy w urządzeniu oprócz regulatora napięcia zasilane są napięciem 3,3V. Podłączenia napięć spoza tego zakresu może spowodować niewłaściwe działanie lub uszkodzić urządzenie.
KOMENDY:
All commands have to be followed with ENTER
All commands are followed by confirmation from multiplexer
COMMANDS:
H or h - prints help,:
E or e - enables multiplexer:
D or d - disables multiplexer:
C0 or c0 - selects channel 0 (C1 or c1 for channel 1, C2 or c2 for channel 2 ..... C15 or c15 for channel 15)
C? or c? - prints currently selected channel number and name
NAMES or names - prints all channels names
NAME0 or name0 followed by space and up to 5 characters (a-z,A-Z,0-9,/space/,-, _) - sets name for channel 0 (NAME1 or name1 for channel 1 etc. up to channel 15 )
CLEAR NAMES or clear names - clears all names from EEPROM
CLEAR NAME0 or clear name0 - clears name of channel 0 from EEPROM (NAME1 or name1 for channel 1 etc. up to channel 15)
EM or em device always starts enabled after next power on
DM or dm device always starts disabled after next power on
EDM or edm remembers previous state of E/D after power on
Posiadam obecnie kilka sztuk na zbyciu - cena 400 PLN
