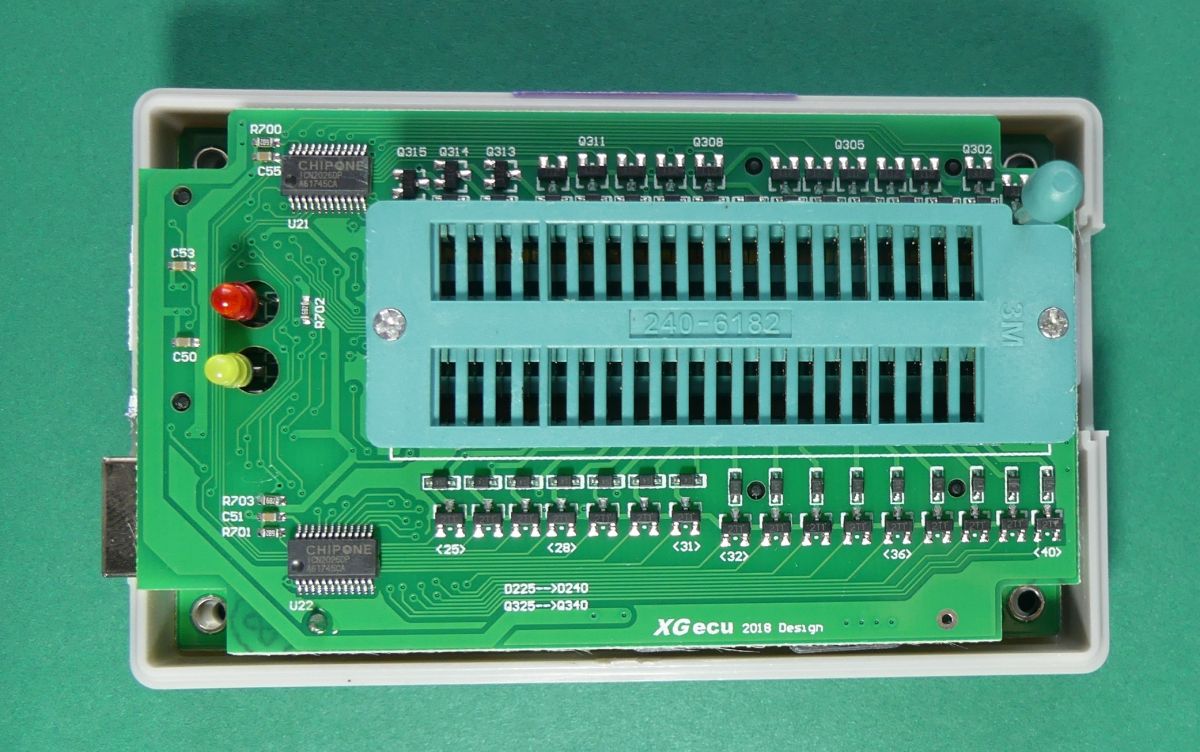

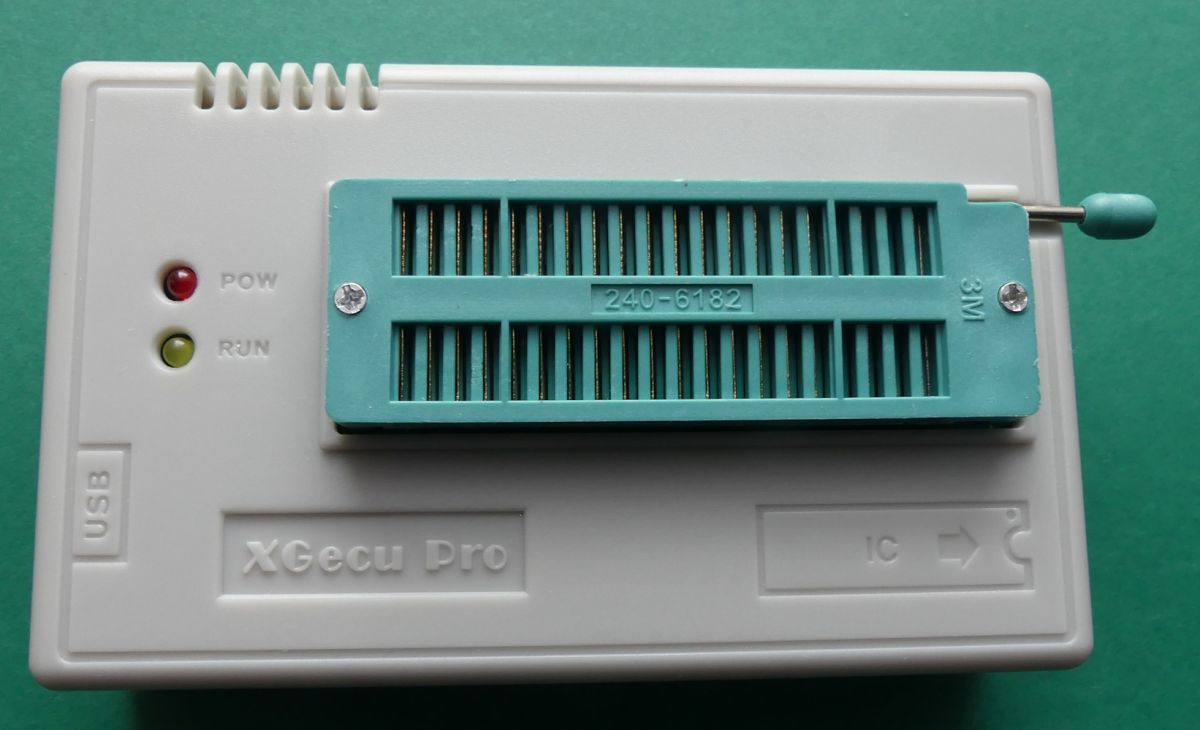

Pierwszy rzut oka i widzimy dwa rejestry przesuwne oraz dyskretnie zrealizowane klucze dla poszczególnych linii.

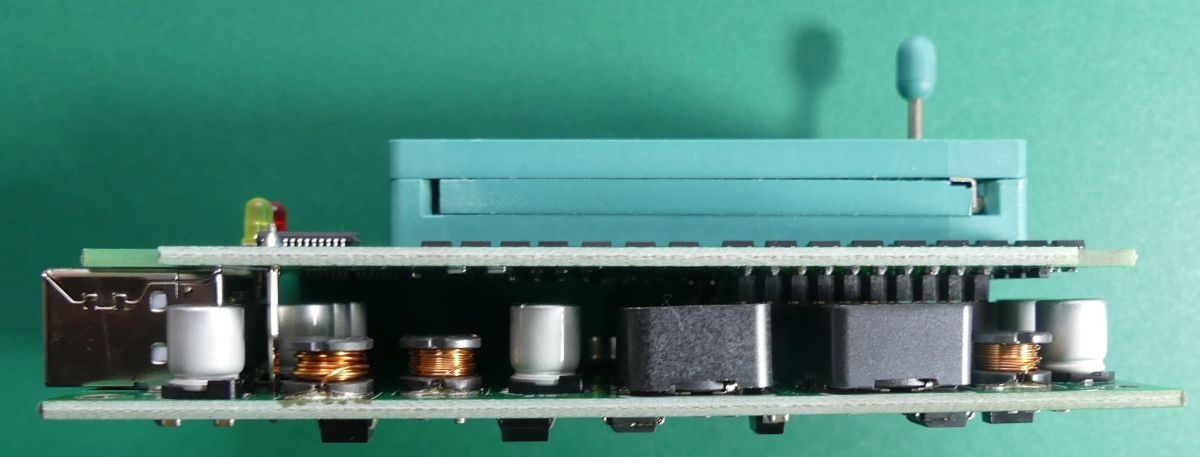

Konstrukcja wykorzystuje dwie płytki połączone w formie "kanapki". Widoczne są elementy indukcyjne, potrzebne do wytworzenia napięć wyższych niż napięcie z USB, koniecznych w procesie programowania niektórych układów.

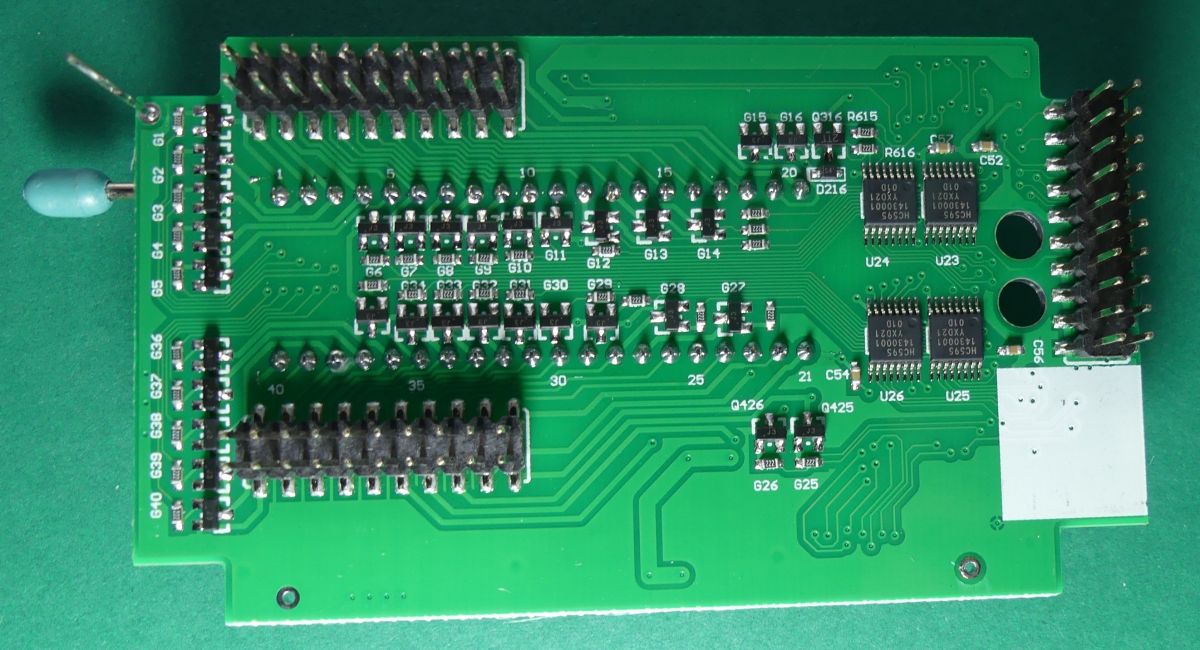

Rzut oka na spód górnej płytki, kolejne cztery rejestry przesuwne i zrealizowane dyskretnie klucze.

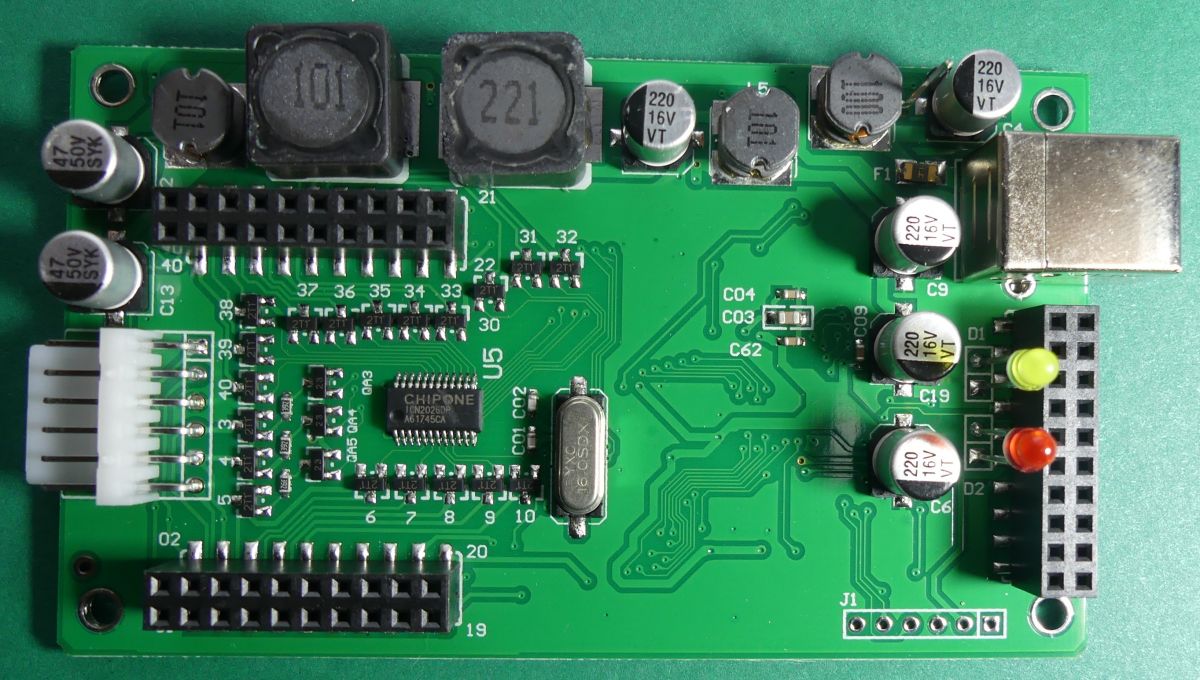

Góra dolnej płytki to kolejny rejestr przesuwny i klucze, elementy zasilania, rezonator kwarcowy oraz bezpiecznik na linii USB.

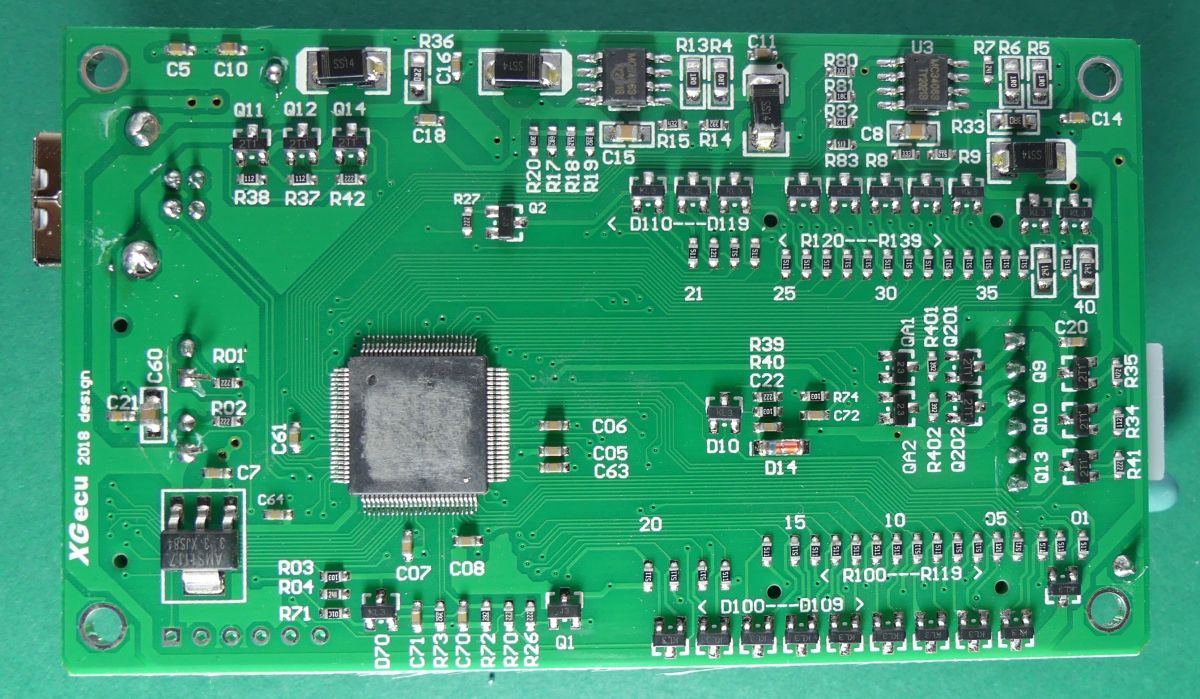

Na dole dolnej płytki widoczne są dwie przetwornice DC/DC oparte od dość wiekowy MC34063, kolejny zestaw kluczy oraz mikrokontroler z zamazanym nadrukiem. Widać, że mikrokontroler posiada wbudowaną obsługę USB.

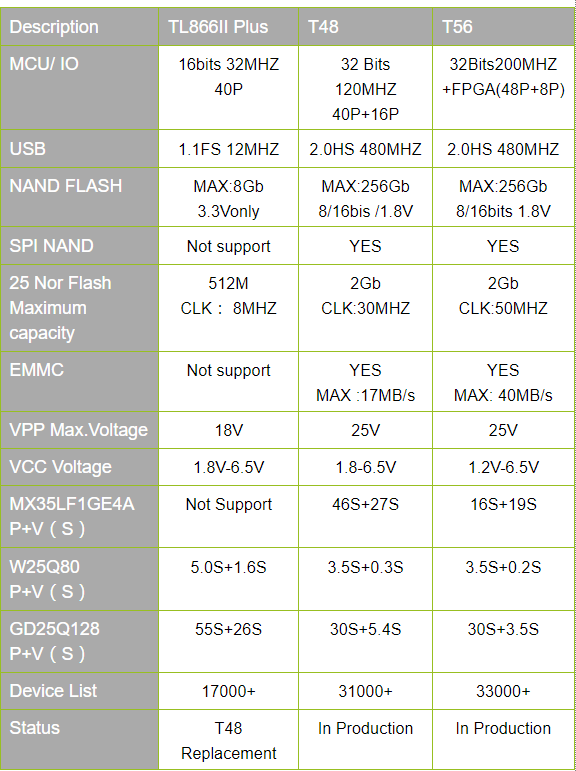

W projekcie testera z kanału MERA 400 scalone wielokrotne klucze uprościły budowę urządzenia. Programator mimo nasycenia dyskretnie realizowanymi kluczami również udało się zamknąć w niewielkiej obudowie a konstrukcja jest zwarta i przemyślania. Przy produkcji seryjnej na pewno została wykonana optymalizacja kosztów i dyskretna realizacja kluczy, mimo zagęszczenia elementów na dwóch PCB wybór rozwiązania musi mieć uzasadnienie ekonomiczne.
