EPLAN nadal koncentruje się na optymalizacji jakości doświadczenia użytkownika w najnowszej wersji oprogramowania. Po poprawie wydajności projektowania w 2D i 3D w poprzednich dwóch wersjach, Platforma EPLAN 2024 umożliwia jeszcze łatwiejsze możliwości użytkowania. Pojawiają się również nowe funkcje, które jeszcze bardziej rozszerzą możliwości korzystania z oprogramowania. Oto przegląd najważniejszych funkcji

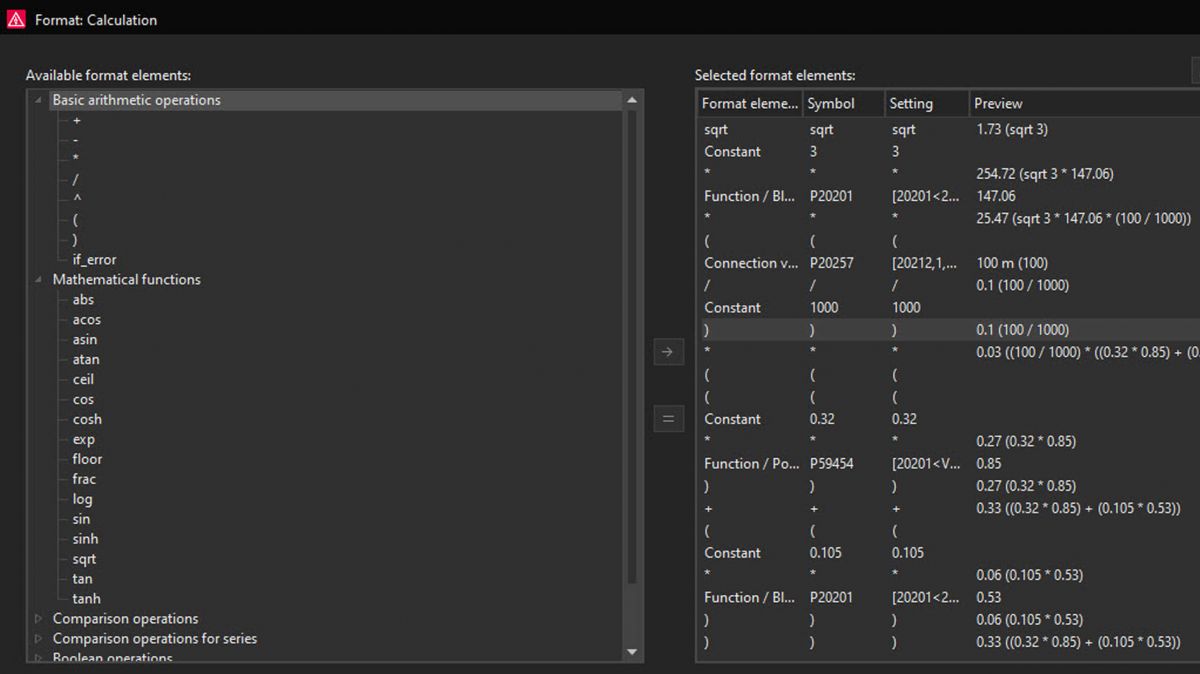

Rys. 1 Właściwości bloku
Właściwości bloku. Funkcja obliczania bezpośrednio w schemacie
Właściwości bloku nie są niczym nowym w oprogramowaniu EPLAN. Pozwalają one na dostęp do informacji związanych z połączonymi obiektami w Platformie EPLAN, umożliwiając tym samym dostęp do wielu właściwości z różnych obiektów i łączenie ich w razie potrzeby.
Nowość w Platformie EPLAN 2024. Możliwości obliczeniowe
Platforma EPLAN rozszerzyła funkcjonalność właściwości bloku w wersji 2024 o nową funkcję obliczeniową obejmującą podstawowe funkcje arytmetyczne i matematyczne, a także operacje statystyczne i porównawcze. Umożliwia to obliczanie lub porównywanie różnych właściwości obiektów na schematach bezpośrednio w programie EPLAN. Funkcja ta pomaga w podejmowaniu ważnych decyzji projektowych w oparciu o porównania statystyczne podczas tworzenia schematów.
Praktyczne przykłady obliczania właściwości bloków:
• Możesz określić urządzenia ochronne i rozmiary kabli na podstawie zdefiniowanych obciążeń
• Możesz obliczyć całkowitą rezystencję kabli na podstawie przekroju żyły i długości kabli
• Możesz obliczyć spadek napięcia na podstawie długości kabla

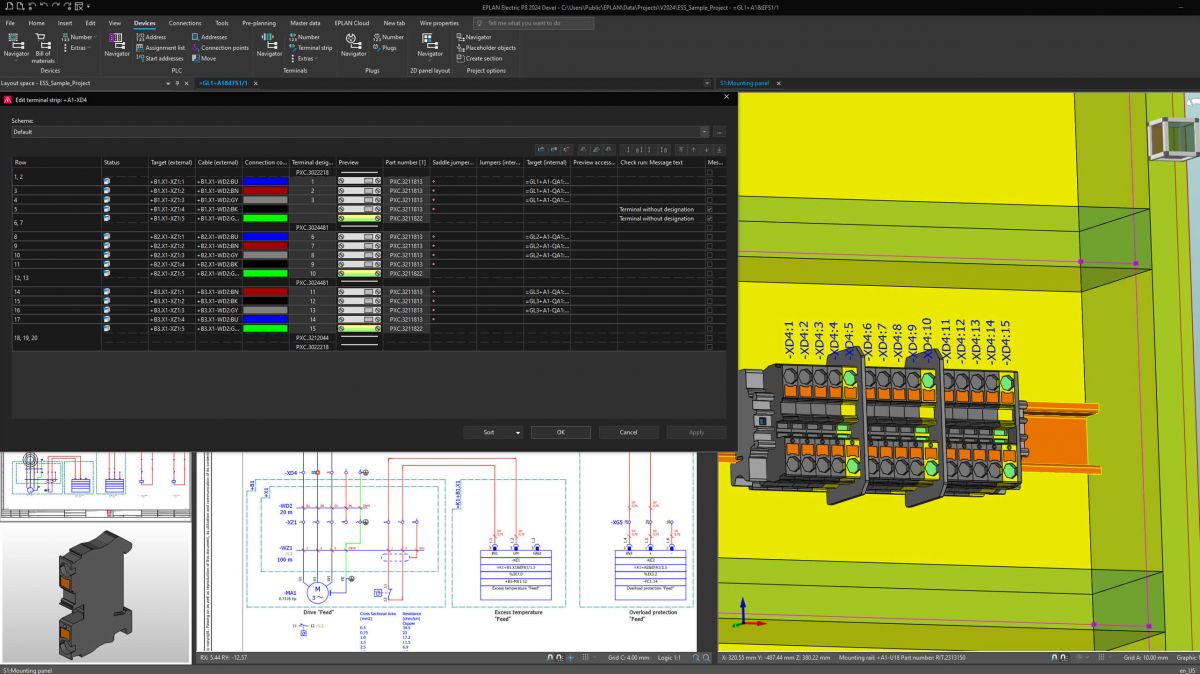

Rys. 2 Zoptymalizowany Edytor Zacisków.
Zoptymalizowany Edytor Zacisków. Łatwe zarządzanie zaciskami i listwami zaciskowymi
Zoptymalizowany Edytor Zacisków jeszcze bardziej ułatwia zarządzanie zaciskami, listwami zaciskowymi i ich akcesoriami w ramach Platformy EPLAN 2024. Poszczególne artykuły i urządzenia możesz szybko wybierać lub dodawać do listew zaciskowych.
Ponadto listwy zaciskowe możesz teraz łatwo sprawdzić, a przyłącza zacisków możesz oglądać bezpośrednio na schematach.

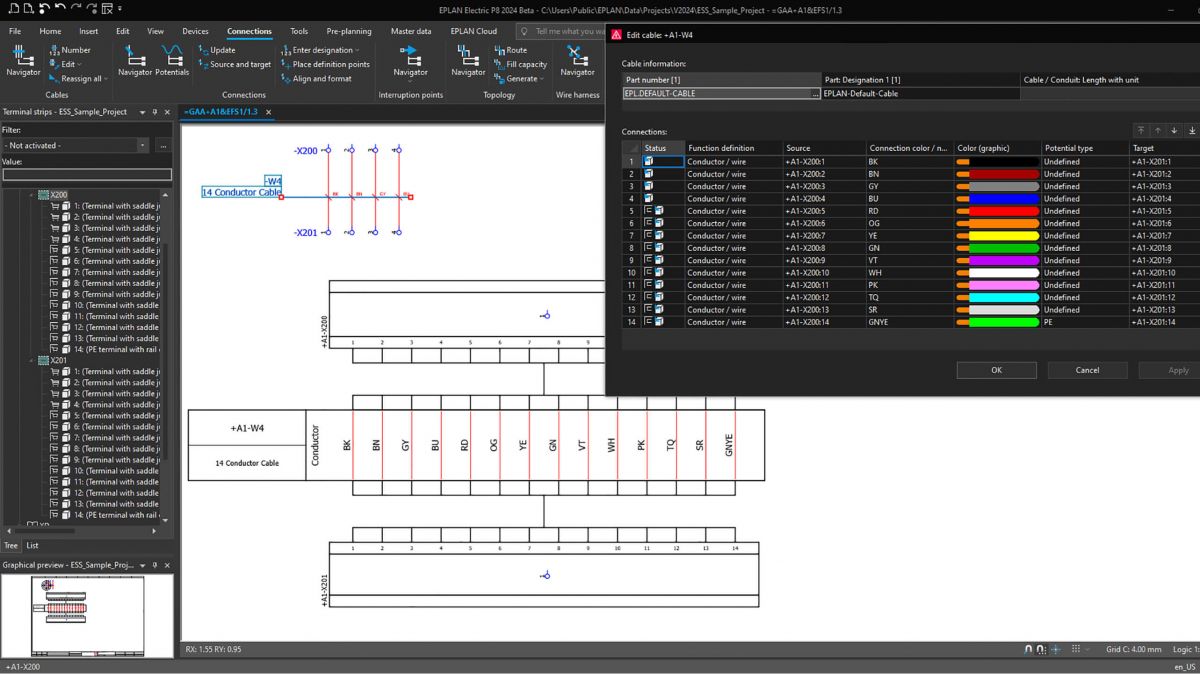

Rys. 3 Okablowanie maszyn. Planowanie okablowania za pomocą EPLAN
Okablowanie maszyn. Planowanie okablowania za pomocą EPLAN
Jakie zadania związane z okablowaniem maszyn mogą wykonywać Użytkownicy EPLAN?
W przypadku okablowania maszyny możesz identyfikować i projektować wszystkie wymagania dotyczące okablowania oraz zaplanować okablowanie potrzebne do podłączenia sygnałów z czujników i do elementów wykonawczych powiązanych z daną szafą sterowniczą.
Nowość w Platformie EPLAN 2024. Automatyczne podłączanie przewodów zapasowych i obliczanie spadku napięcia
Teraz możesz automatycznie podłączyć wszystkie zapasowe przewody do zapasowych zacisków upewniając się, że wszystkie przewody kabli są prawidłowo podłączone. Korzystając z zupełnie nowych możliwości obliczeniowych, które są teraz dostępne, możesz również określić właściwości bloku, np. w celu kontrolowania spadku napięcia.

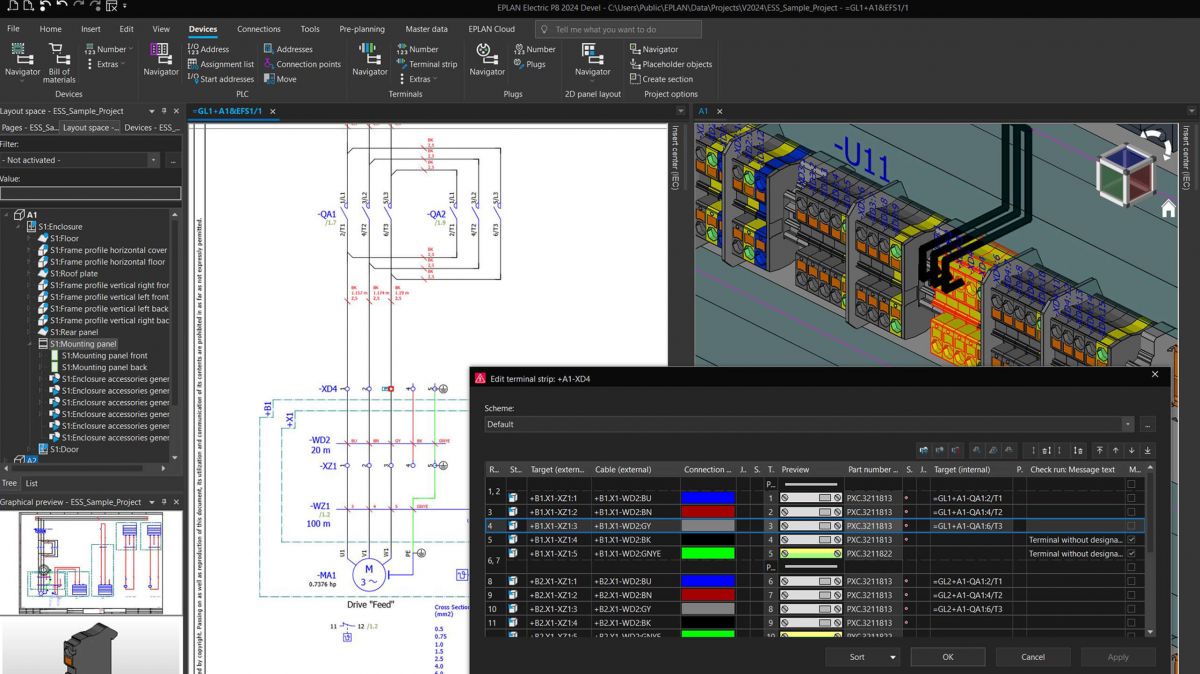

Rys. 4 Planowanie szaf sterowniczych w 3D.
Planowanie szaf sterowniczych w 3D. Kostka nawigacyjna, automatyczne usuwanie przerw między komponentami
Nowa Kostka Nawigacyjna w EPLAN Pro Panel zapewnia łatwy dostęp do widoków 3D i powierzchni montażowych podczas projektowania układów szaf sterowniczych.
Dodatkowo, podczas umieszczania komponentów na szynie DIN, oprogramowanie może teraz w razie potrzeby automatycznie eliminować odstępy pomiędzy elementami.
