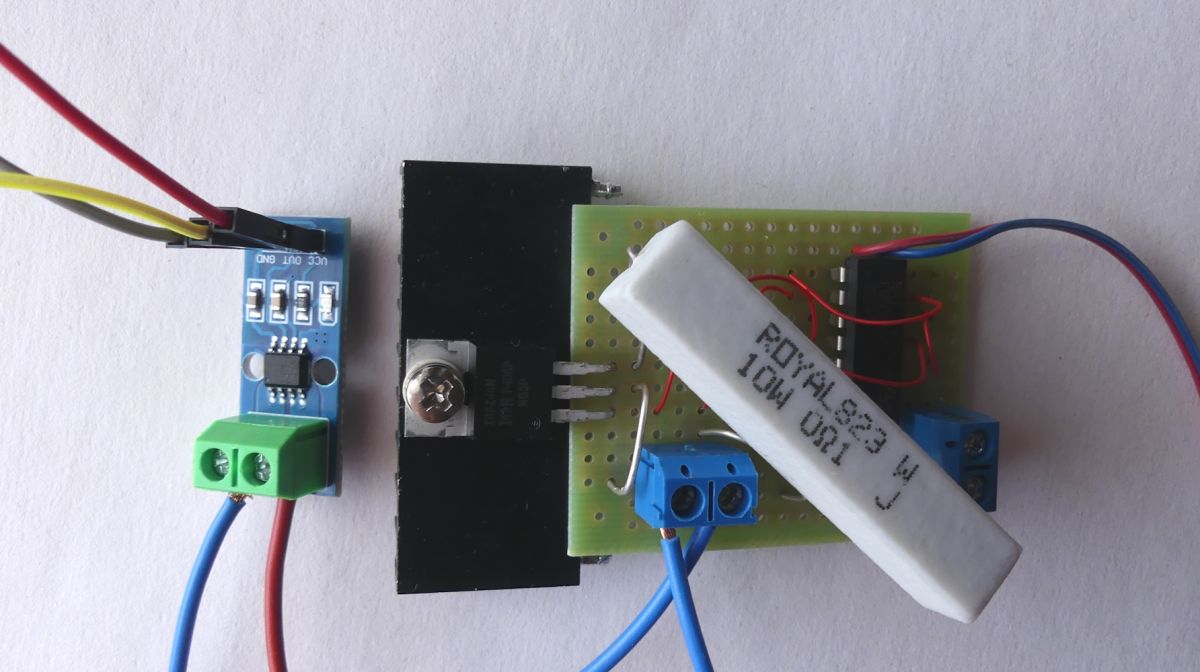

    W materiale o hallotronowym konwerterze prądu na napięcie rozwinęła się bardzo ciekawa dyskusja o zaletach i wadach tego rozwiązania. Dyskusja zachęciła mnie do sprawdzenia parametrów dynamicznych konwertera. Na płytce uniwersalnej umieściłem układ z tranzystorem MOSFET, którego bramka sterowana jest z CD4093. Na płytce umieszczony jest rezystor 0,1Ω będziemy porównywać spadek napięcia na tym rezystorze z sygnałem z konwertera. MOSFET załącza prąd płynący przez rezystor ograniczający wartość prądu płynącego przez konwerter i rezystor pomiarowy. Sygnały sterujące będą podawane na CD4093 z generatora funkcyjnego. Zobaczymy czy taki prosty układ pozwoli zaobserwować właściwości ACS712. Według specyfikacji należy spodziewać się czasów narastania rzędu 5µs oraz pasma przenoszenia 80kHz.

    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

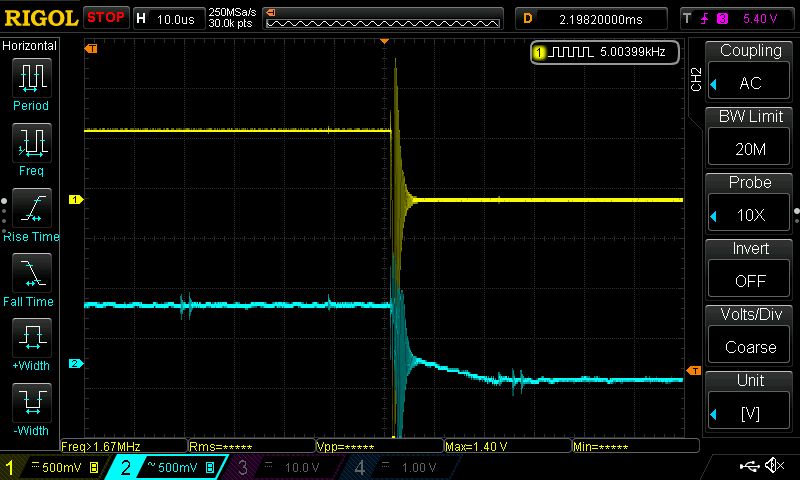

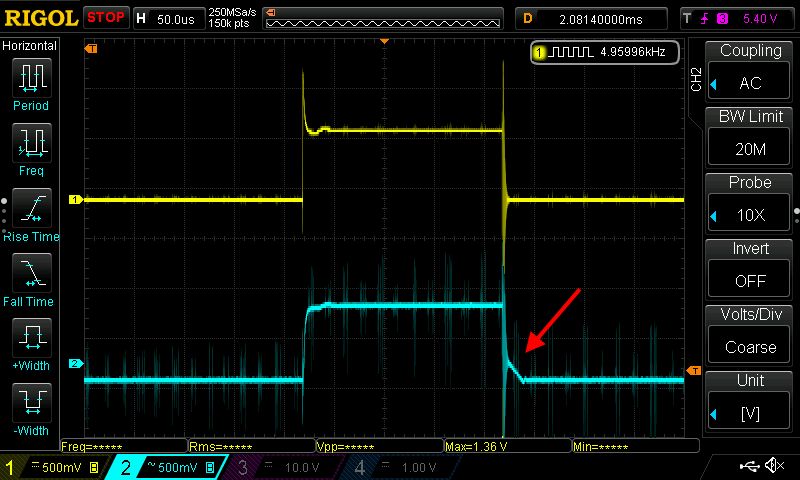

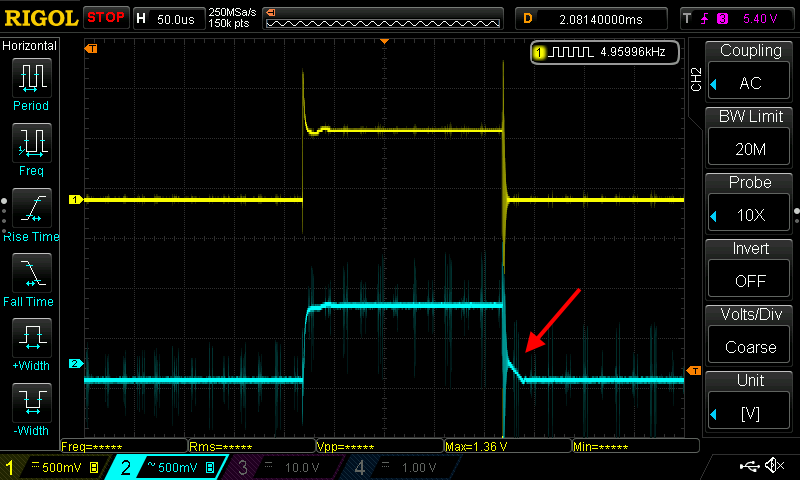

    Żółty przebieg to sygnał na rezystorze, niebieski przebieg to sygnał na wyjściu konwertera.
    Szpilki ignorujemy (pochodzą z zasilacza impulsowego), podobnie jak dzwonienie na końcu oraz przestrzał na początku.

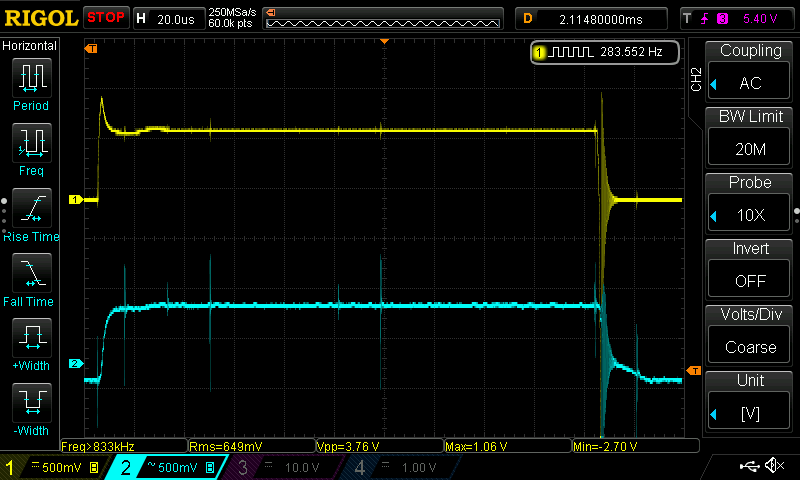

    Na końcu niebieskiego przebiegu widać stopniowe opadanie napięcia gdy na rezystorze osiągnęło już stabilną wartość.

    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

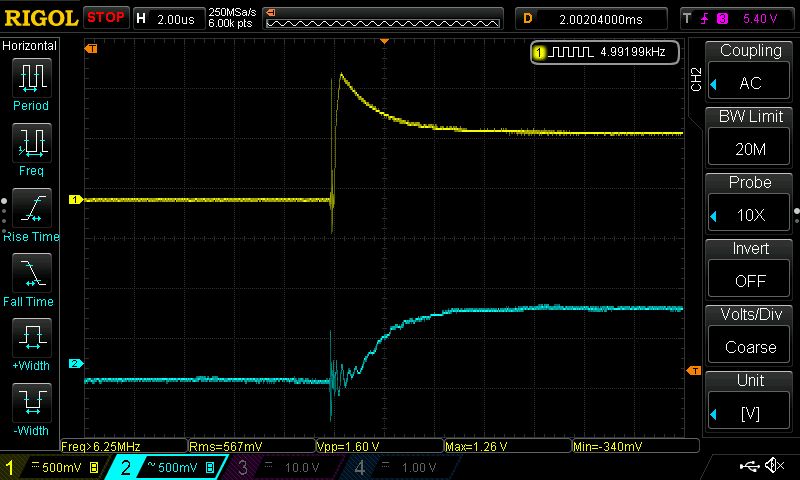

    Załączenie prądu również jest widoczne jako wygładzony narastający przebieg na wyjściu konwertera (niebieski) w porównaniu do napięcia na rezystorze (żółty).

    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    Jak sądzicie gdzie takie właściwości mogą mieć znaczenie?
    Być może tam gdzie istotna jest różnica w fazie między sygnałami np. przy pomiarze mocy i PF prądu przemiennego?

    Teraz sterujemy prądem tak aby miał kształt zbliżony do sinusa.

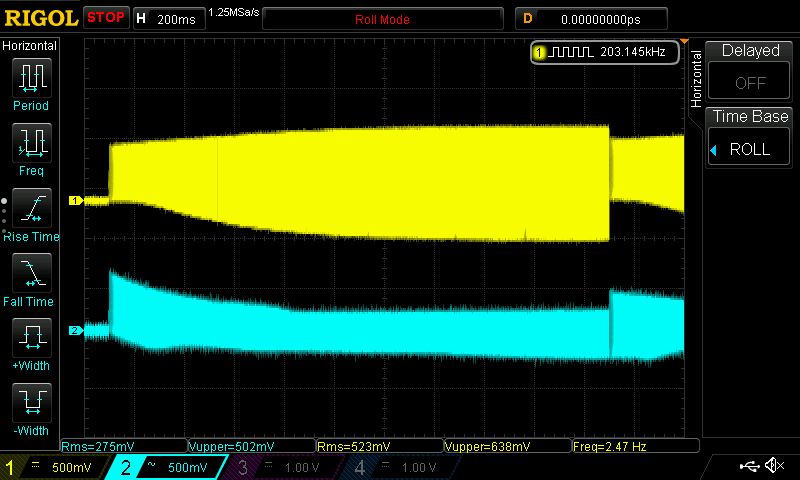

    Podajemy przebieg o zmiennej częstotliwości 1kHz-300kHz i obserwujemy spadek amplitudy na wyjściu konwertera - ślad niebieski:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    Porównajmy przebiegi zwiększając częstotliwość.

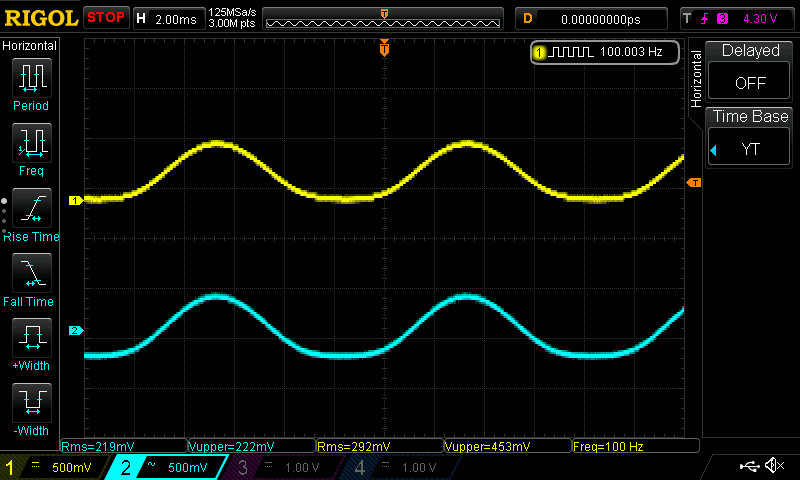

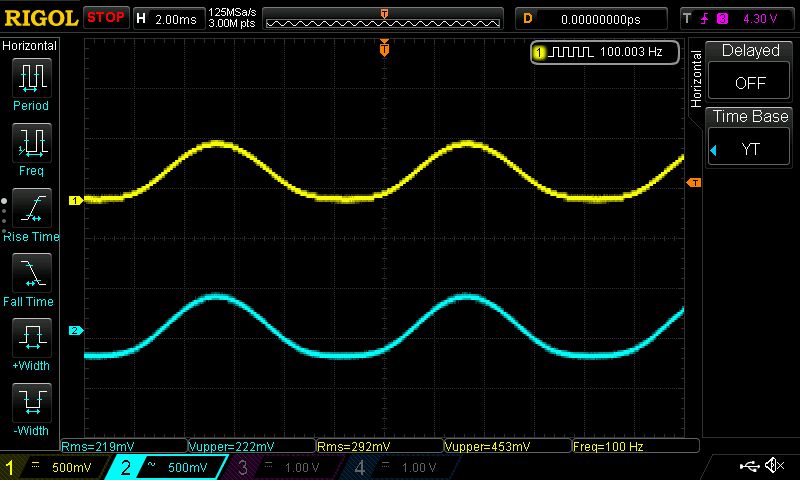

    Dla 100Hz prawidłowo:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

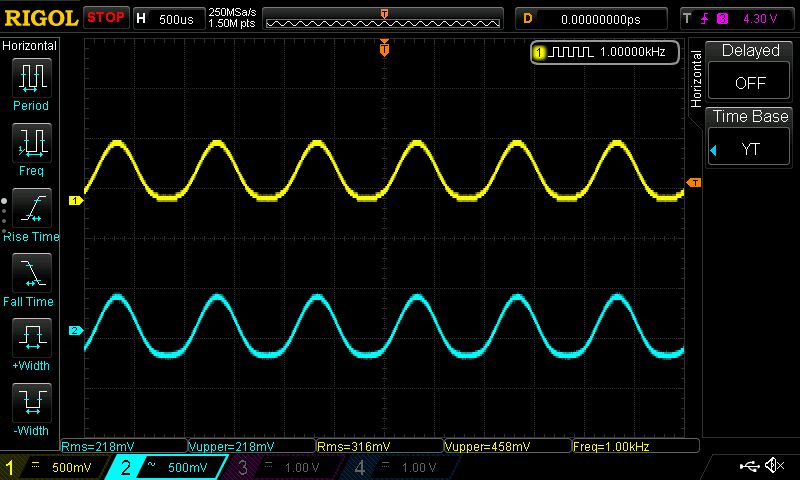

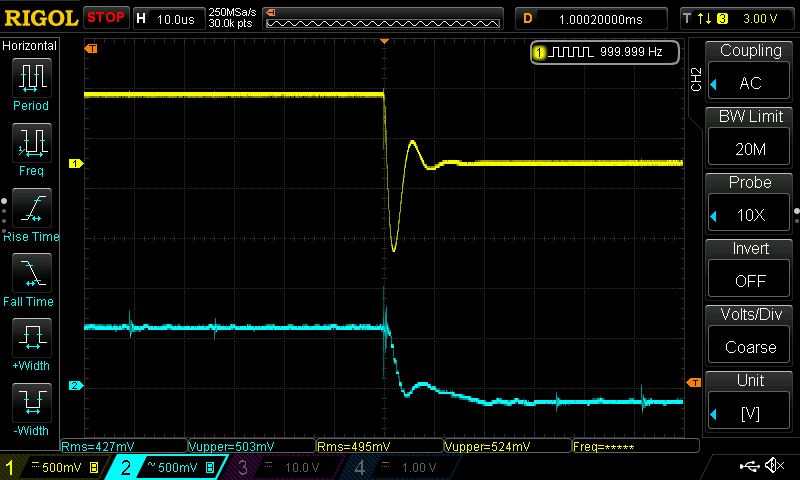

    Dla 1kHz również kształt poprawny:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    10kHz:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

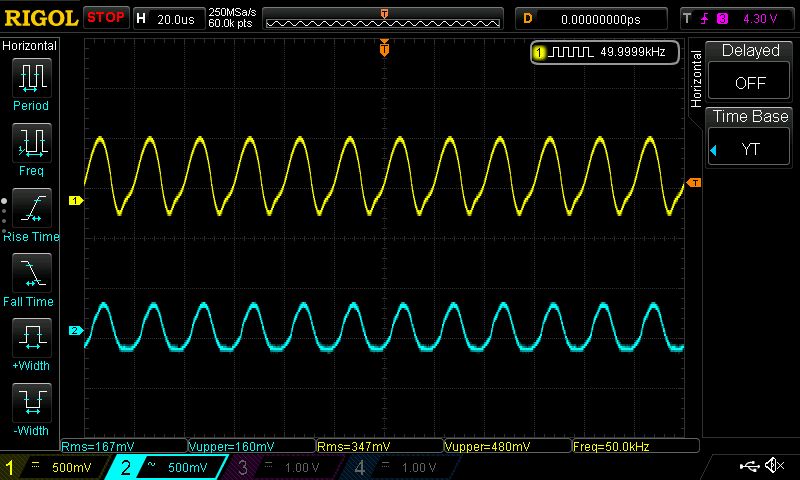

    50kHz widać zmniejszenie amplitudy sygnały na wyjściu konwertera:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

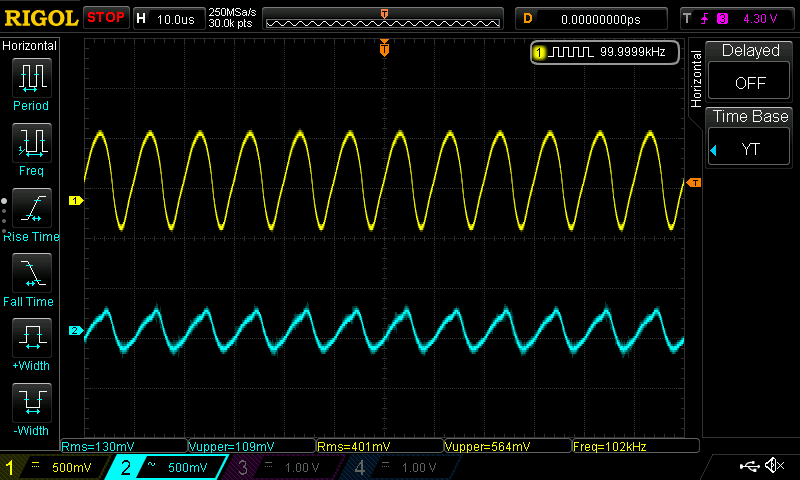

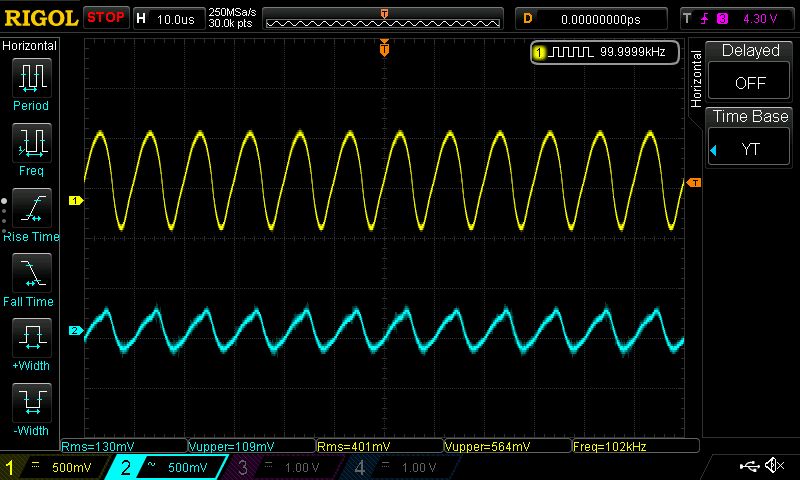

    100kHz zniekształcenia:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

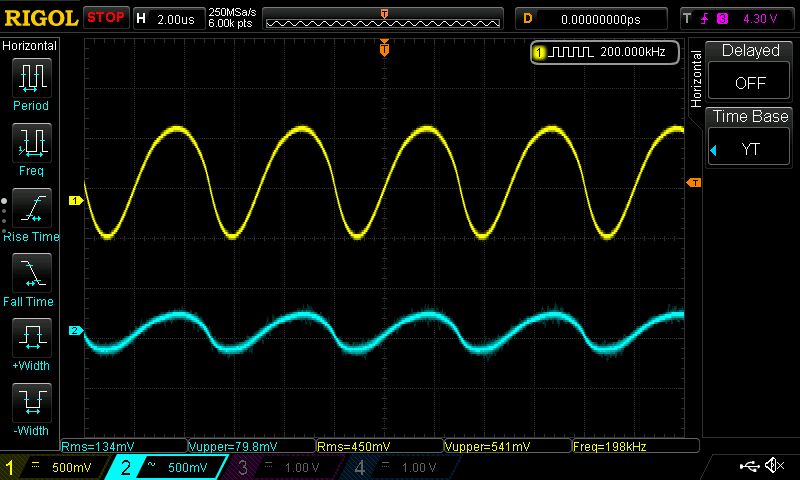

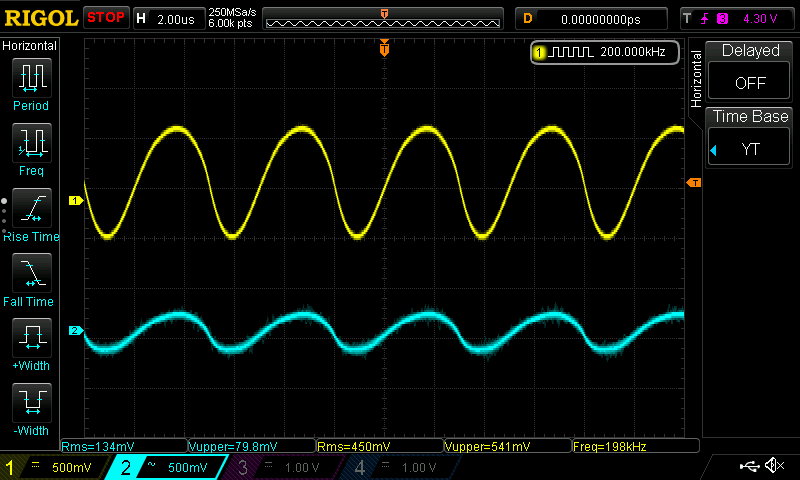

    200kHz:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie

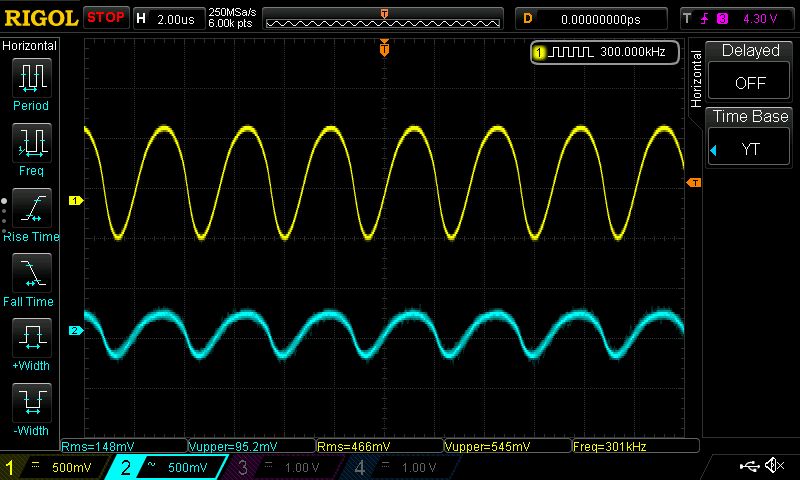

    300kHz:
    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    Jakie widzicie ograniczenia zastosowania hallotronowego konwertera?
    Niska rezystancja i izolacja są wygodne jednak w niektórych zastosowaniach ograniczone pasmo i czasy odpowiedzi mogą przeszkadzać.

    Fajne? Ranking DIY
    O autorze
    TechEkspert
    Redaktor
    Offline
    W moich materiałach znajdziecie testy i prezentacje sprzętu elektronicznego, modułów, sprzętu pomiarowego, eksperymenty. Interesuje mnie elektronika cyfrowa, cyfrowe przetwarzanie sygnałów, transmisje cyfrowe przewodowe i bezprzewodowe, kryptografia, IT a szczególnie LAN/WAN i systemy przechowywania i przetwarzania danych.
    Specjalizuje się w: mikrokontrolery, rozwiązania it
    TechEkspert napisał 5819 postów o ocenie 4623, pomógł 15 razy. Jest z nami od 2014 roku.
  • REKLAMA
  • #2 20742916
    Janusz_kk
    Poziom 38  
    Zacznijmy od tego że masz fatalny zasilacz, trzeba było dać kondensator blokujący na płytkę pomiarową żeby choć trochę poprawić jego parametry. Generator też jest fatalny, zniekształcenia sinusa tak widoczne bardzo źle o nim świadczą i przenoszą się na wyjście hall-a, trudno tu coś rozsądnego o tym powiedzieć. Spadek amplitudy nie jest duży i można go skompensować.
    A teraz pomiary, jak chciałeś mierzyć dynamiczne charakterystyki to trzeba dobrać równoważne rozwiązania, rezystor takim nie jest bo nie daje izolacji na dodatek dałeś drutowy którym z F rośnie impedancja, co fałszuje wykres bo napięcie (żółty) rośnie co zresztą widać na wykresach na 1 masz 292mV a na ostatnim 466mV więc trzeba było dać albo przekładnik albo LEM-a np
    https://www.lem.com/sites/default/files/products_datasheets/la_150-p_new.pdf
    wtedy to można porównywać z hall-em, tylko że wtedy by się okazało że one są porównywalne :)
    Hall będzie 'płynął' bo to wynika z konstrukcji, te i tak są bardzo dobrze zrobione bo mają wewnętrzną kompensację.
  • REKLAMA
  • #3 20743730
    TechEkspert
    Redaktor
    Zasilacz rzeczywiście nie ma zbyt dobrych parametrów, jednak pewne charakterystyczne właściwości konwertera można zauważyć:

    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    Właściwości dynamiczne hallotronowego konwertera prądu na napięcie


    Do zniekształceń sinusa nie przyjmowałem dużej uwagi, sygnał z rezystora przyjąłem jako punkt odniesienia dla śladu z wyjścia konwertera.

    Ciekawe spostrzeżenie co do rezystora i jego właściwości pasożytniczych, to i wiele innych cech tego prostego układu testowego może wpływać na zmianę amplitudy w zależności od częstotliwości.
  • REKLAMA
  • #4 20743775
    zgierzman
    Poziom 31  
    TechEkspert napisał:
    Według specyfikacji należy spodziewać się czasów narastania rzędu 5µs oraz pasma przenoszenia 80kHz.


    Układ pomiarowy raczej nie wygląda na taki, który obsłuży pomiar metodą spadku -3 dB.
    Żeby uzyskać ładną sinusoidę w obwodzie pierwotnym (wysokoprądowym) musiałbyś mieć nie byle jaki wzmacniacz mocy. Widać choćby po dyskusjach audiofili, że nawet 20 kHz na wyjściu bez żadnych zniekształceń to nie jest taka prosta sprawa, a setki kiloherców wymagają czegoś więcej.
    TechEkspert napisał:
    Teraz sterujemy prądem tak aby miał kształt zbliżony do sinusa.

    To jest kluczowe stwierdzenie - zbliżony, ale jak bardzo, i jak zależny od częstotliwości?...
    Generator generatorem, ale zamiana małego sygnału z generatora na prąd rzędu 5 A na obciążeniu, to już co innego.

    Pomiar czasu narastania wydaje się lepszym pomysłem, ale tak potworne dzwonienie jest aż nieprawdopodobne przy prostym sterowaniu ON/OFF za pomocą tranzystora...
    A przy okazji - jak rozwiązałeś problem separacji galwanicznej? Połączyłeś ze sobą masy zasilacza napędzającego obwód wysokoprądowy z masą układu pomiarowego, czy miałeś sondy różnicowe? A jeżeli zwarłeś te masy, to jak? Przez GND oscyloskopu? Używałeś sond oscyloskopowych x10 ze sprężynką w roli masy, czy półmetrowych luźnych kabli z krokodylkami na końcach?

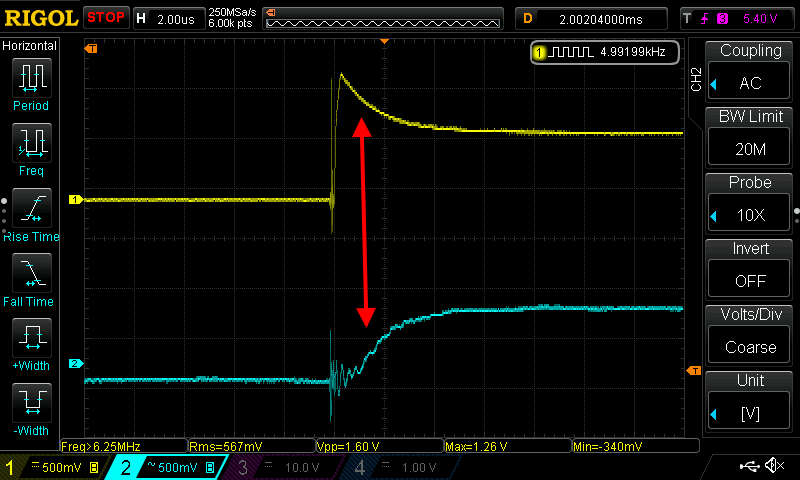

    Ale pomijając dzwonienie, na poniższym oscylogramie widać, że z grubego palca ssając można powiedzieć "czas narastania między dwie, a trzy mikrosekundy, raczej trzy...". Czyli tak około 115 kHz. Mieści się w specyfikacji i nawet ten konkretny egzemplarz wygląda na trochę lepszy - może 100 kHz.
