Dzień dobry,
Poszukuję dokumentacji serwisowej lub instrukcji użytkownika do urządzenia: VECTORSCOPE - PAL model: LEADER 9601.
Wiem do czego służy to urządzenie i co mierzy, jednakże przydało by się jednak ciut więcej informacji jak bezpiecznie podłączyć sygnały do obu kanałów (tryb X i Y) aby zaobserwować przebiegi (zależności między nimi) na lampie oscyloskopowej.
Za wszelkie przydatne informacje z góry dziękuję.

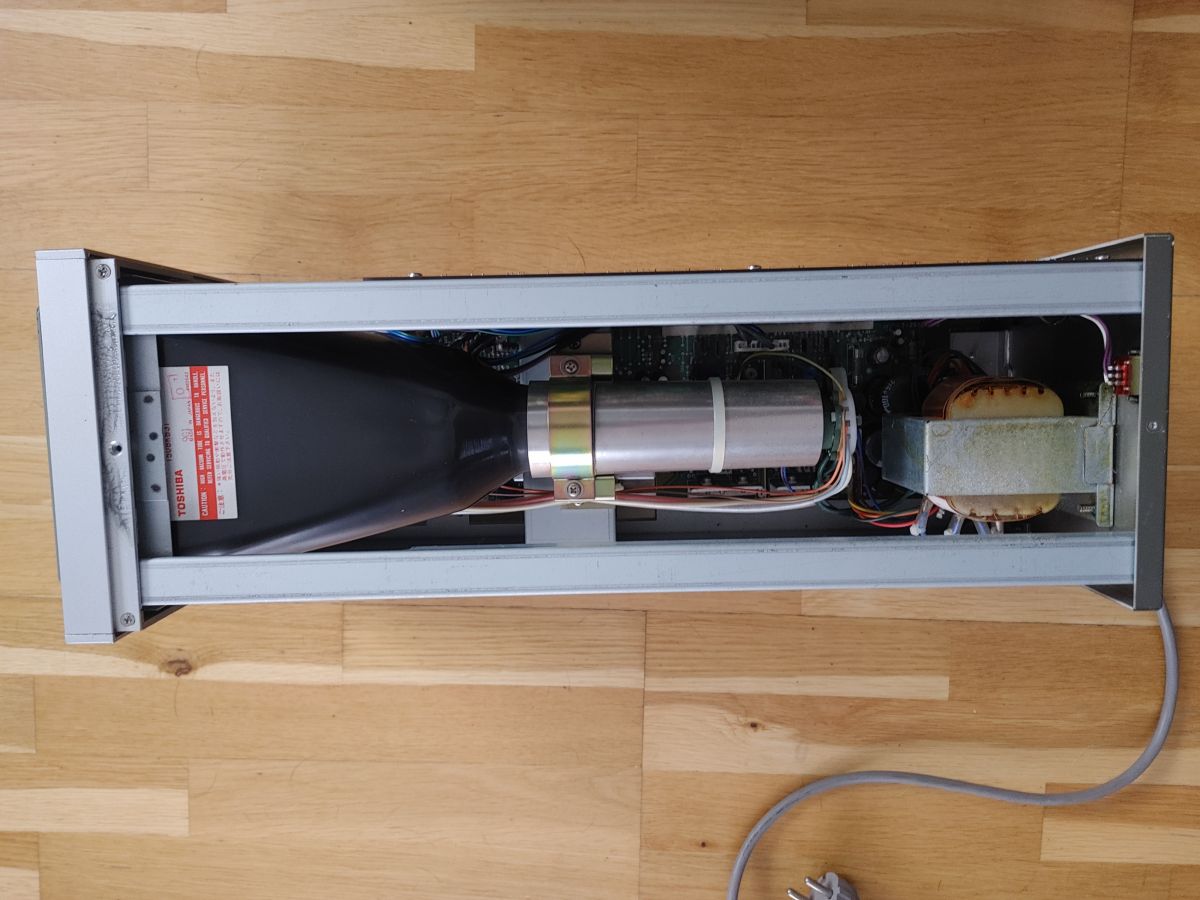

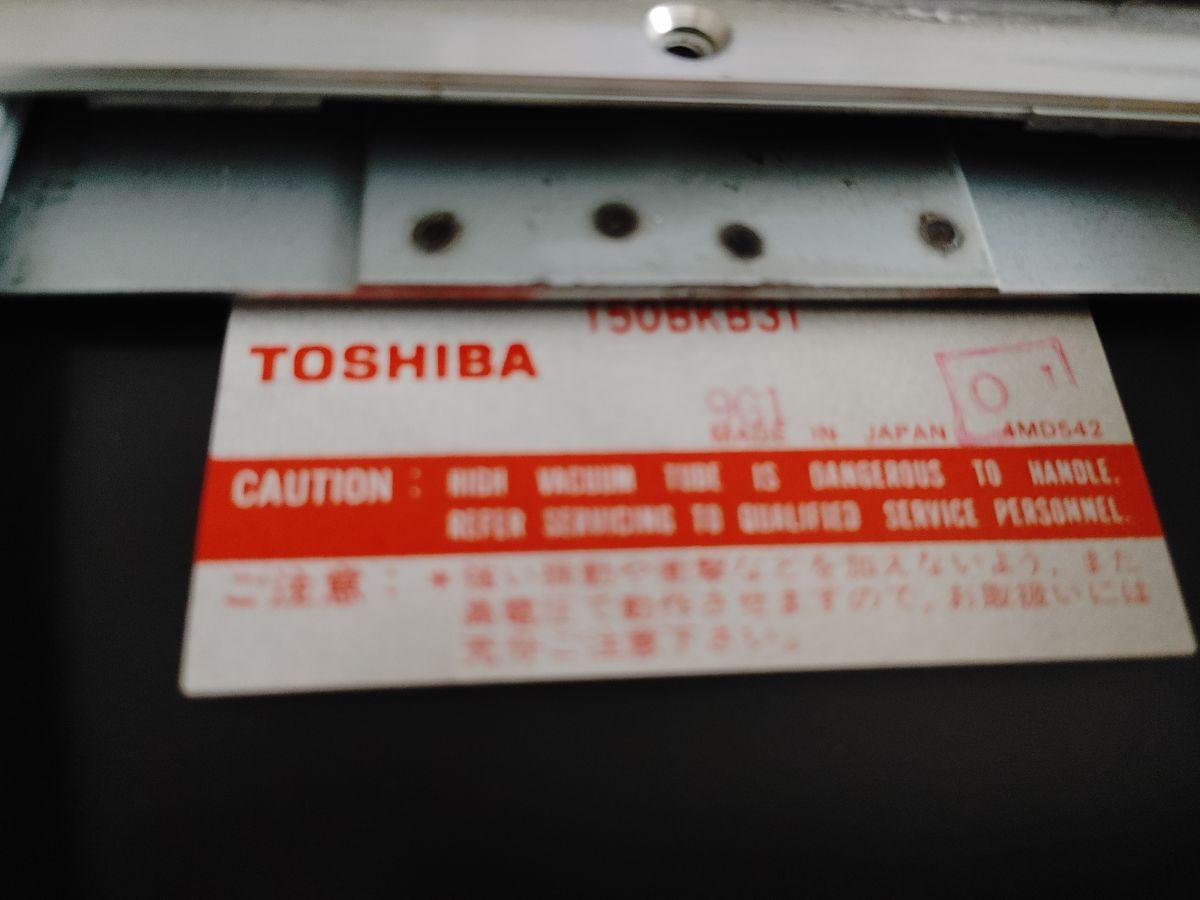

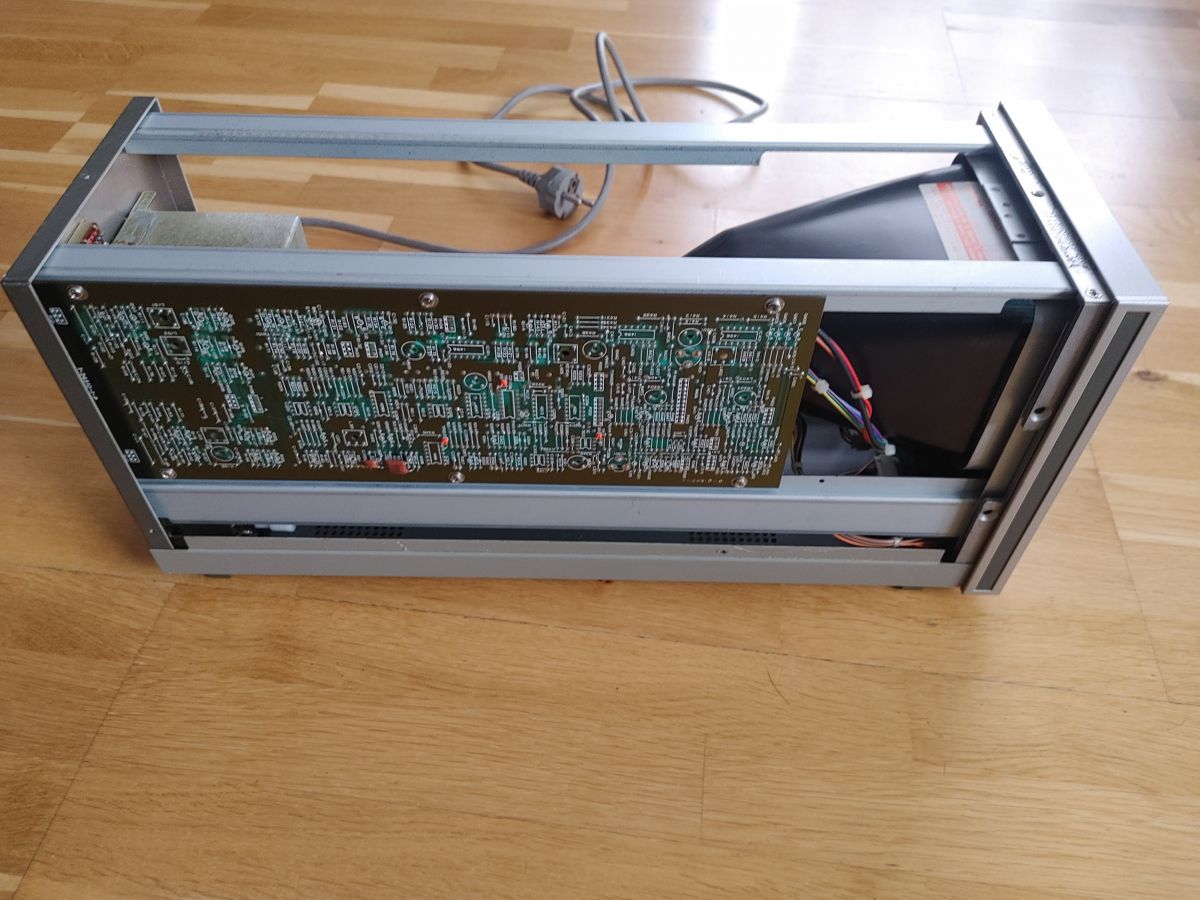

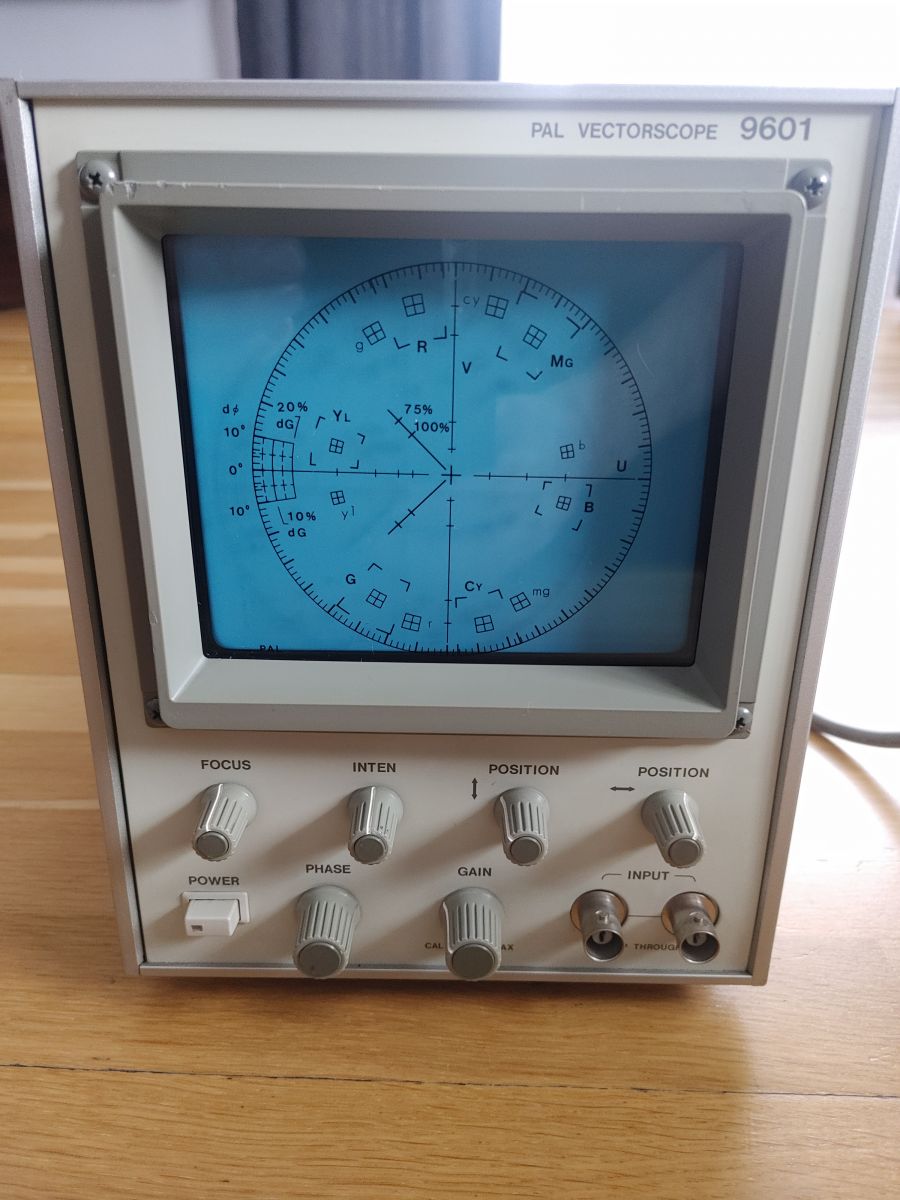

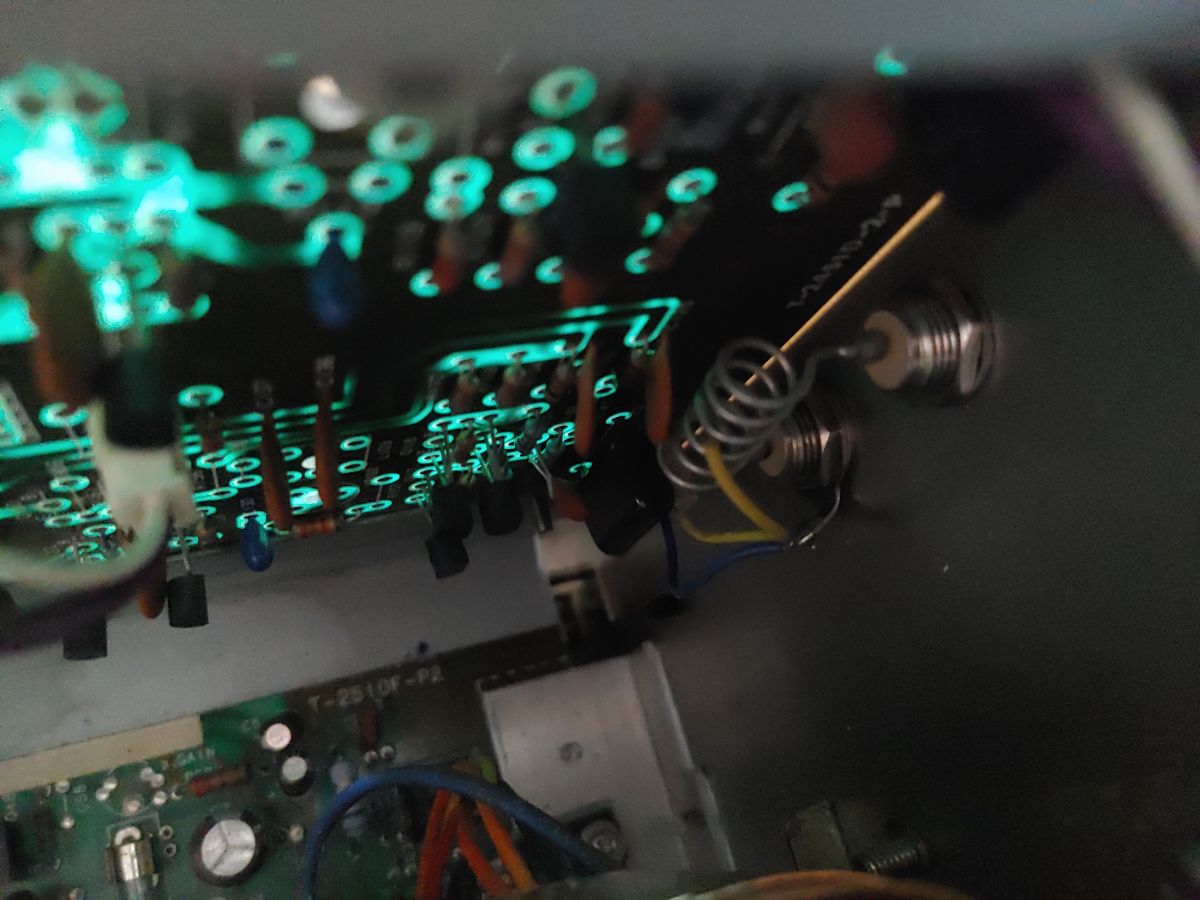

Poniżej kilka zdjęć tego modelu:

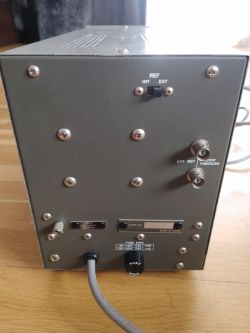

Kluczowe są chyba tylne wejścia: EXT REF i LOOP THROUGH.
Poszukuję dokumentacji serwisowej lub instrukcji użytkownika do urządzenia: VECTORSCOPE - PAL model: LEADER 9601.
Wiem do czego służy to urządzenie i co mierzy, jednakże przydało by się jednak ciut więcej informacji jak bezpiecznie podłączyć sygnały do obu kanałów (tryb X i Y) aby zaobserwować przebiegi (zależności między nimi) na lampie oscyloskopowej.
Za wszelkie przydatne informacje z góry dziękuję.
Poniżej kilka zdjęć tego modelu:
Kluczowe są chyba tylne wejścia: EXT REF i LOOP THROUGH.
