  • UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

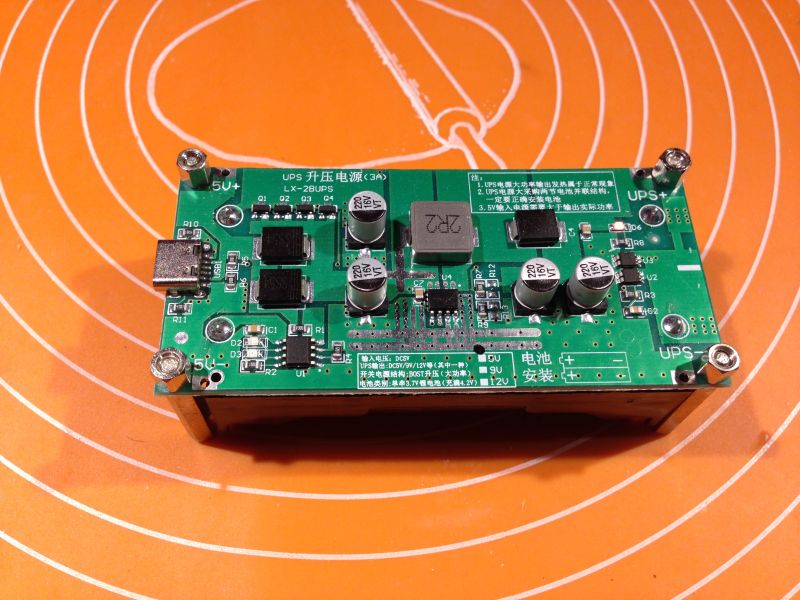

    Kolejny moduł mini UPS tym razem o większym prądzie wyjściowym i możliwością wyboru napięcia wyjściowego. Ten moduł to niejako kontynuacja tematu o mini UPS, jaki napisałem kilka miesięcy temu:
    https://www.elektroda.pl/rtvforum/topic3986777.html W zasadzie idea podobna (ostatecznie to UPS i nie można zbyt wiele nowego wymyślić), ale nieco inaczej realizowana.

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

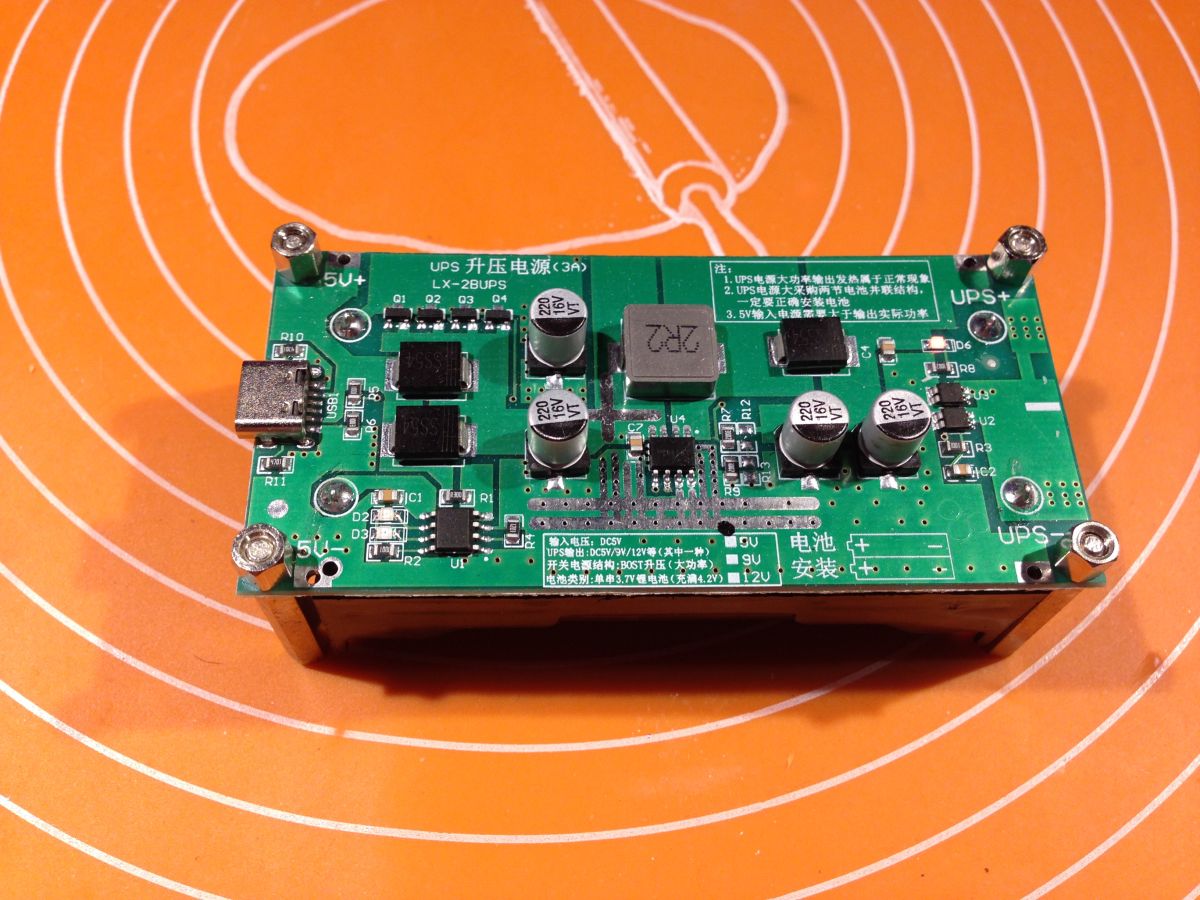

    Po pierwsze; trzy napięcia wyjściowe do wyboru (w momencie zakupu modułu): 5V, 9V oraz 12V*. Ponieważ zastosowano przetwornice większej mocy, prąd wyjściowy wynosi odpowiednio:
    Dla 5V 2A dla 9V 1,6A a dla 12V 1,2A - jak na takie maleństwo, całkiem sporo.

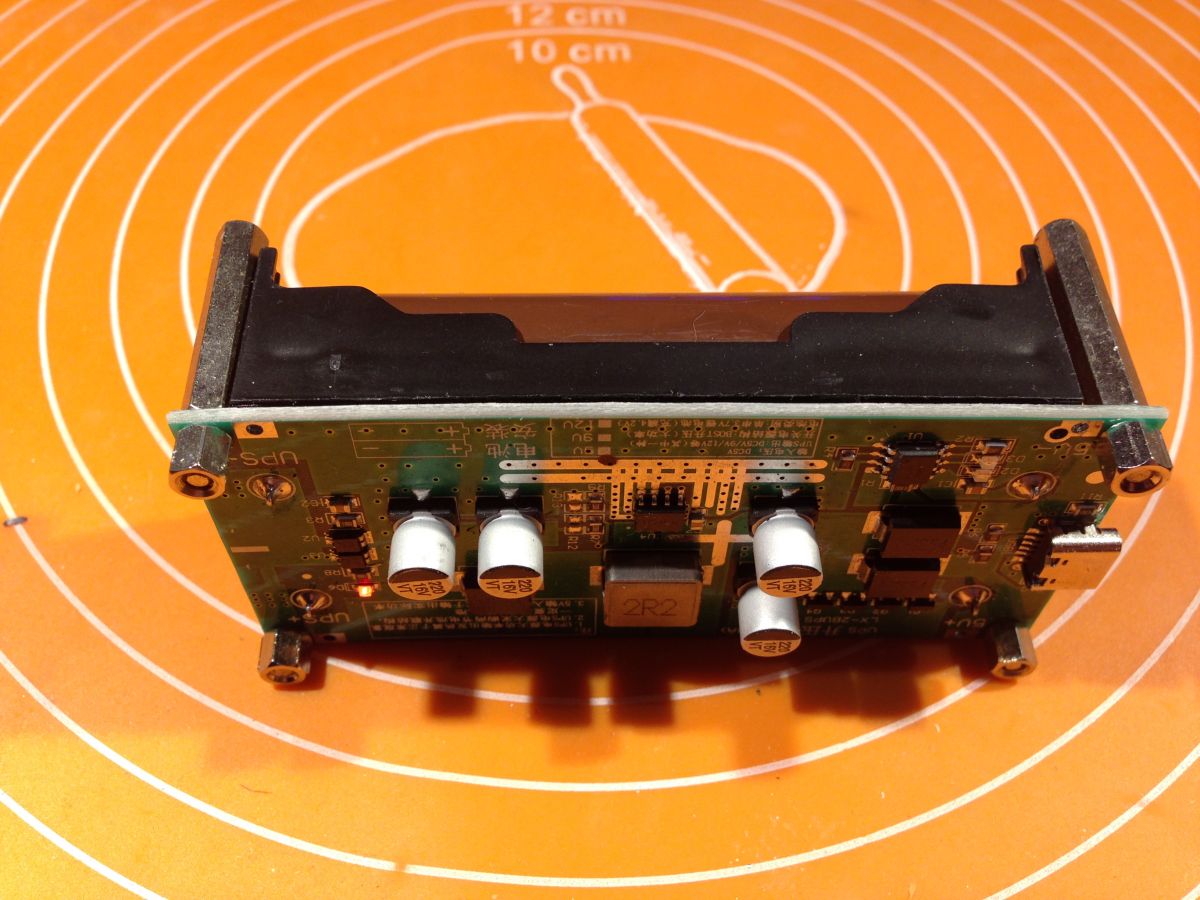

    Oczywiście w UPS potrzebny jest akumulator. O ile w poprzedniej wersji było przewidziane miejsce na jeden akumulator Li-Ion 18650, w tej wersji można wstawić dwa. Biorąc pod uwagę napięcie wyjściowe oraz prąd dopuszczalny możemy wstawić akumulatory o sporej pojemności (ponieważ technologia idzie do przodu, nie podaję konkretnego typu — to trzeba sprawdzić samodzielnie podczas wyboru ogniw w ich danych technicznych o prądzie dopuszczalnym co najmniej 2 A (dla napięcia 5V). )

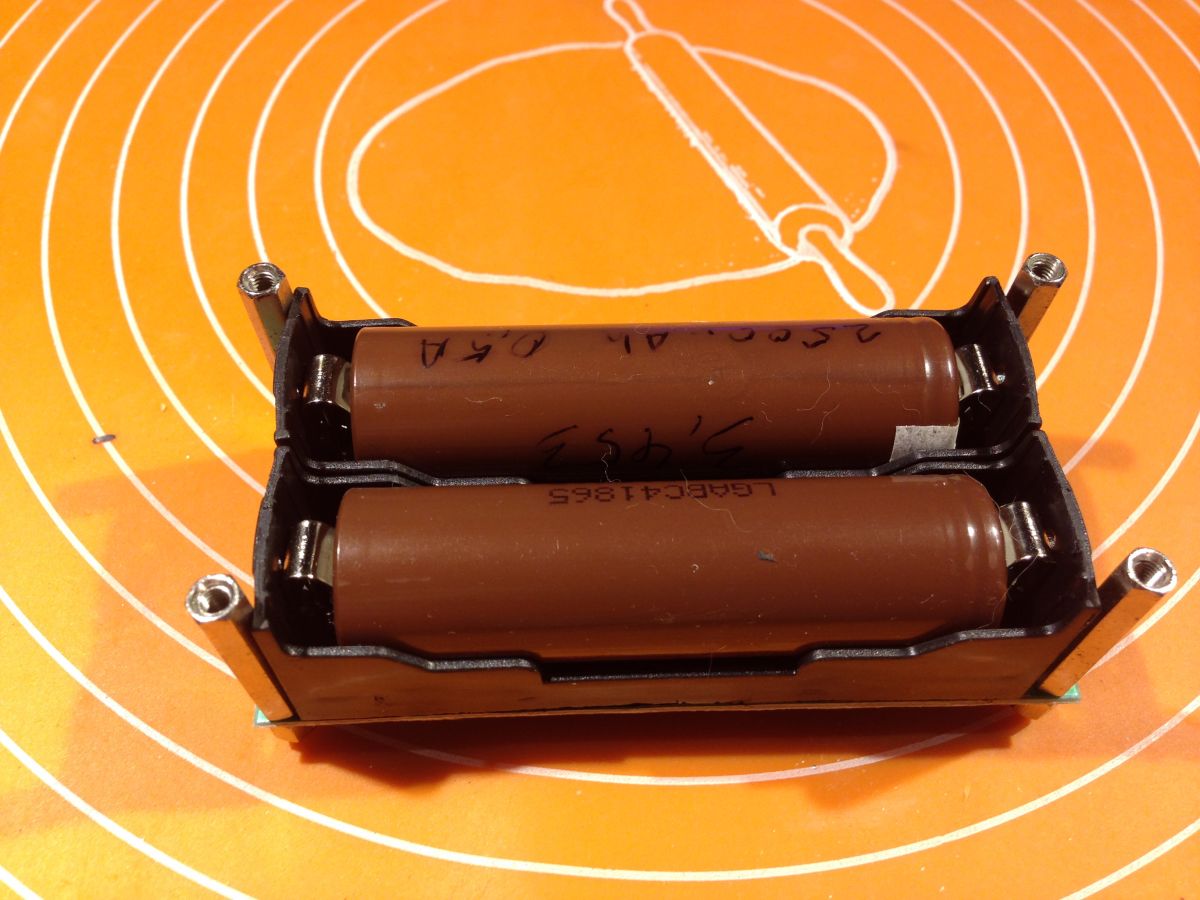

    W moim wypadku dwa akumulatorki o pojemności ok. 2500mAh (z odzysku) i napięciu 5V daje naprawdę długi czas świecenia lampki nocnej, czy innego obciążenia o takim napięciu zasilania.


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

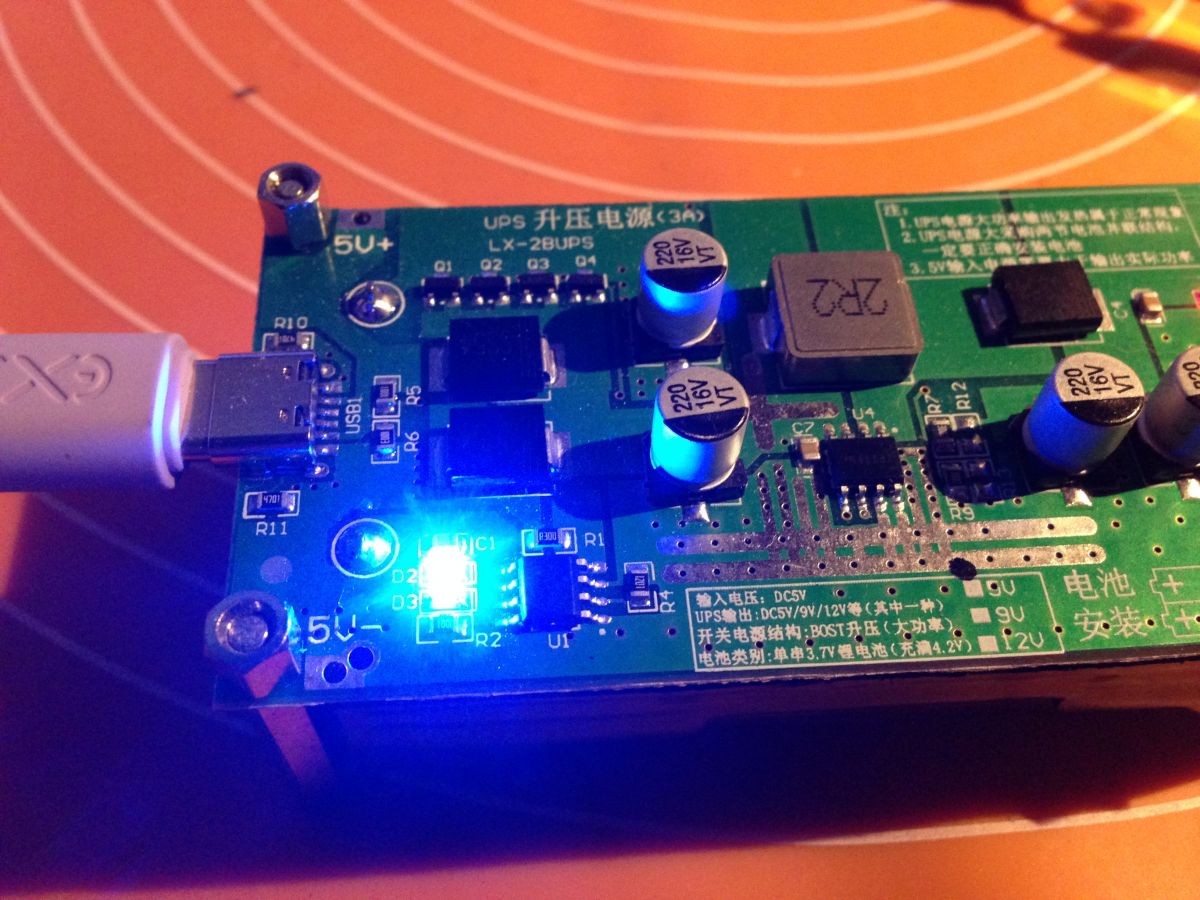

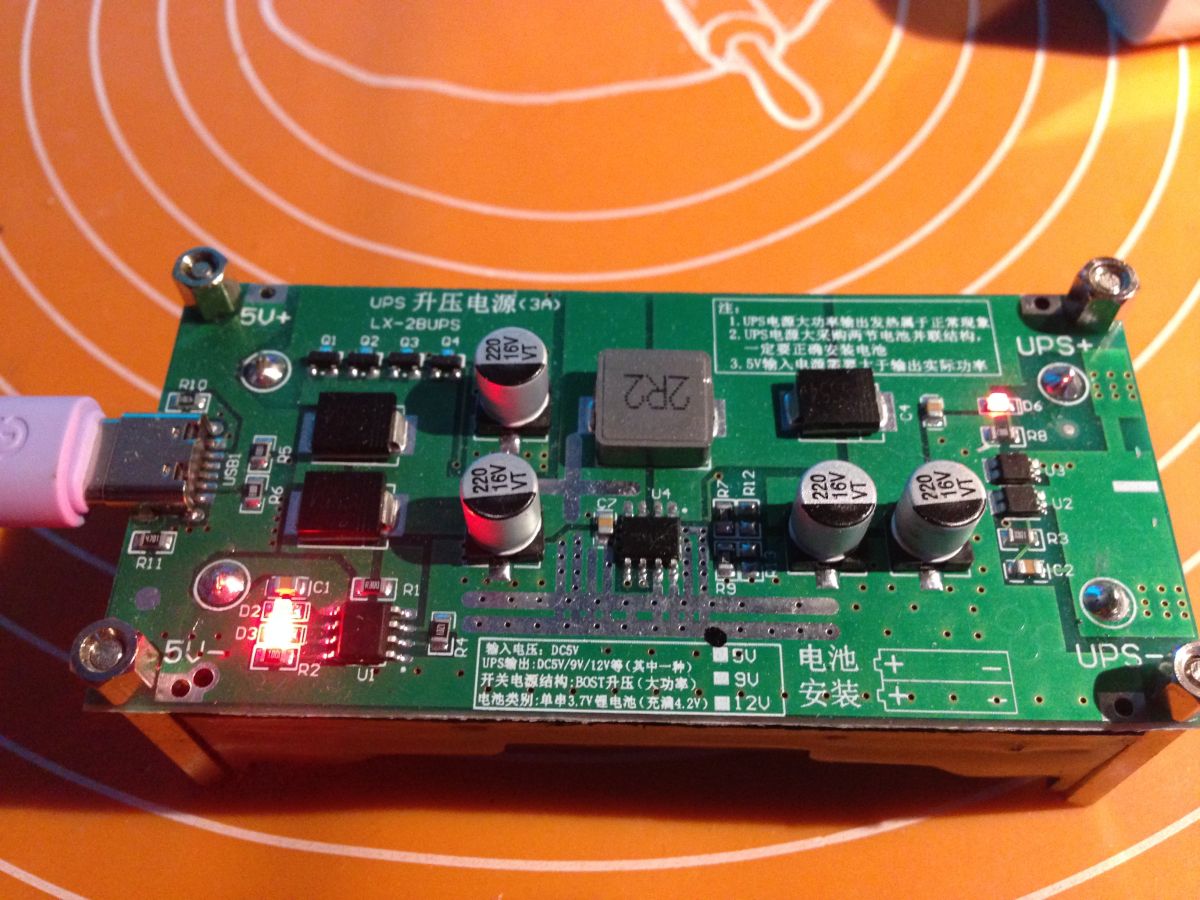

    Ładowanie z dowolnej ładowarki do telefonu — od strony UPS'a gniazdo USB C. Podczas ładowania możliwe jest oczywiście odbieranie napięcia z wyjścia modułu — należy tylko zapewnić odpowiednią wydajność prądową ładowarki.

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650


    Wyjście z UPS zabezpieczone jest przed zwarciem; gdy prąd wyjściowy przekroczy dopuszczalną granicę napięcie na punktach lutowniczych wyjściowych UPS'a zostanie odłączone, dopóki zwarcie nie zostanie usunięta (a przynajmniej tak twierdzi producent... ;) )

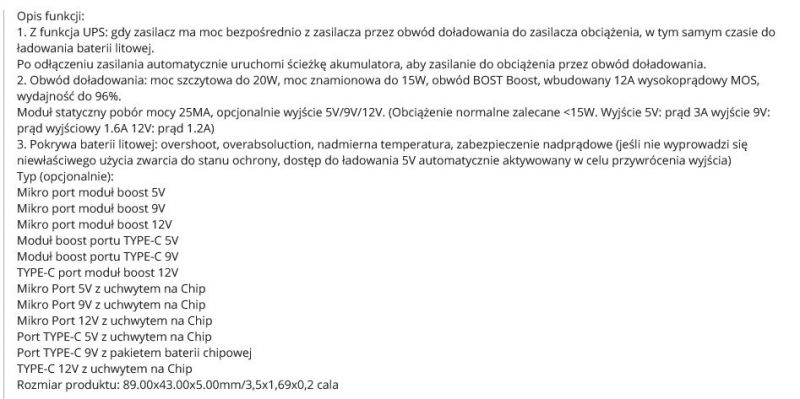

    Więcej bardziej szczegółowych informacji znaleźć można na stronie sprzedawcy (niestety, nie każdy posiada — trzeba poszukać) ja podam te najistotniejsze:


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650



    Od siebie podam kilka dodatkowych informacji, które znalazłem w sieci:
    *1/ Co prawda producent oferuje trzy typowe napięcia wyjściowe, niemniej jednak istnieje możliwość ustawienia (w pewnych granicach!) własnego, innego napięcia -wystarczy wymienić dzielnik rezystorowy R 7/R 9 na taki by oporność całości została zachowana, jedynie stosunek oporu R 7 do R 9 można zmienić, tak by na wyjściu uzyskać odpowiednie napięcie (nie radziłbym jednak przekraczać 20W mocy przetwornicy i nie oczekiwałbym napięcia wyższego niż 12V). O ile ustawione napięcie zmieści się w zakresie 5-12V nie powinno być problemu. Oczywiście, zanim wstawimy nowy dzielnik na stałe możemy wlutować w miejsce tych rezystorów potencjometr — np. wieloobrotowy, dla ustawienia odpowiedniego napięcia i po jego wylutowaniu dopiero wstawienie zmierzonych wartości rezystorów dzielnika.
    2/ O ile zależy nam na długotrwałej pracy a pobierany prąd ma wartość rzędu kilkudziesięciu mA możemy wydłużyć czas pracy poprzez zmniejszenie prądu pobieranego przez UPA "na jałowo" - wystarczy odlutować diodę LED (D 6) a prąd pobierany przez sam układ UPS'a zmniejszy się o ok. 10mA.
    Oczywiście dla większych prądów pobieranych ta zmiana nie będzie mieć aż tak dużego znaczenia, ale jeśli ktoś chce — nie widzę przeciwwskazań; ta LED to nic innego jak kontrolka napięcia wyjściowego, więc nie ma znaczenia dla poprawnego funkcjonowania UPS'a.

    Poza konkursem — od siebie dodam, że należy stosować ogniwa akumulatorowe o możliwie zbliżonych parametrach. W szczególności, jeśli chcemy wykorzystać ogniwa z odzysku, należy najpierw dobrać dwa, o maksymalnie zbliżonej pojemności. Bez tego dobrania czas pracy będzie mniejszy i zależeć będzie od pojemności "słabszego" ogniwa. Dodatkowo przed załadowaniem do UPS'a ogniw dobrze jest zadbać o to, by ich napięcia były możliwie takie same — koszyczki na ogniwa są bowiem połączone równolegle i przy dużej rozbieżności popłynie prąd wyrównawczy — a po co ?


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

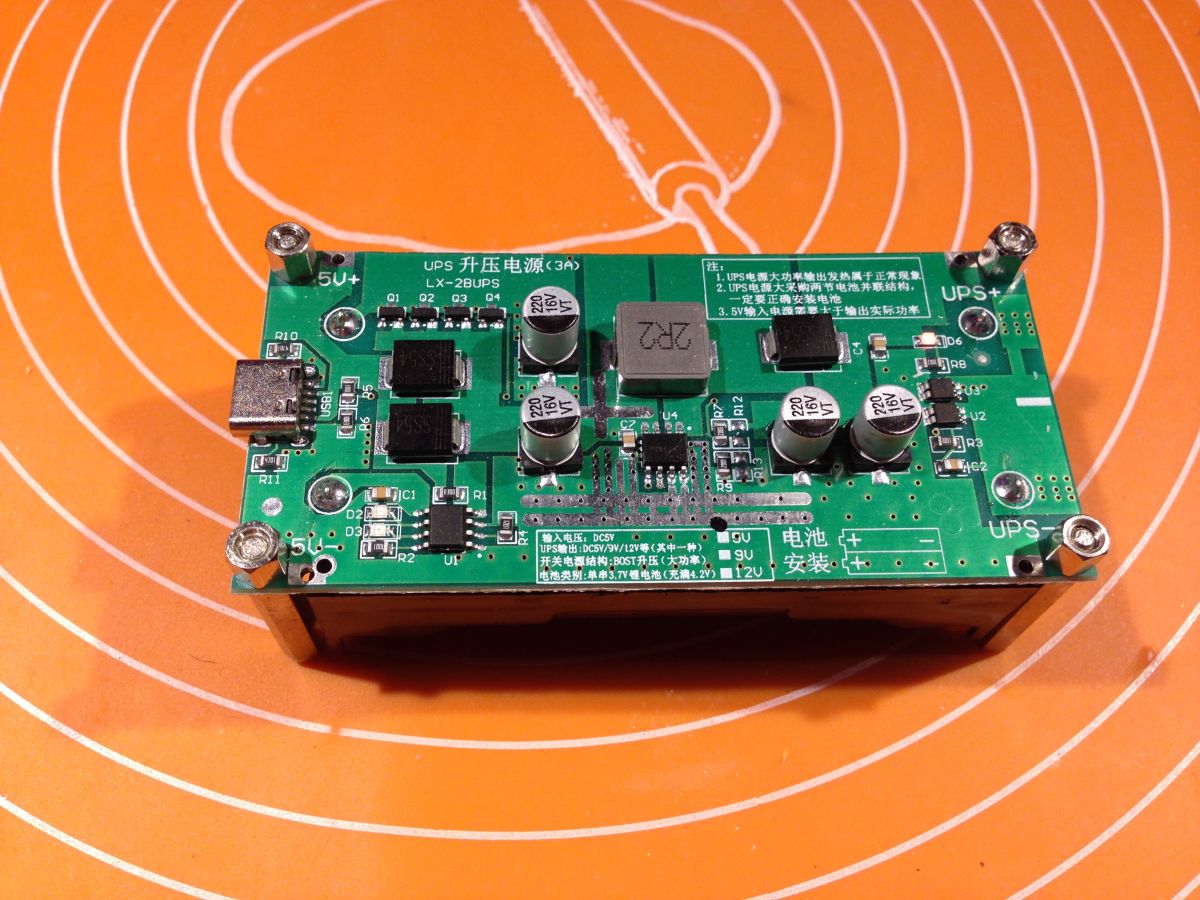

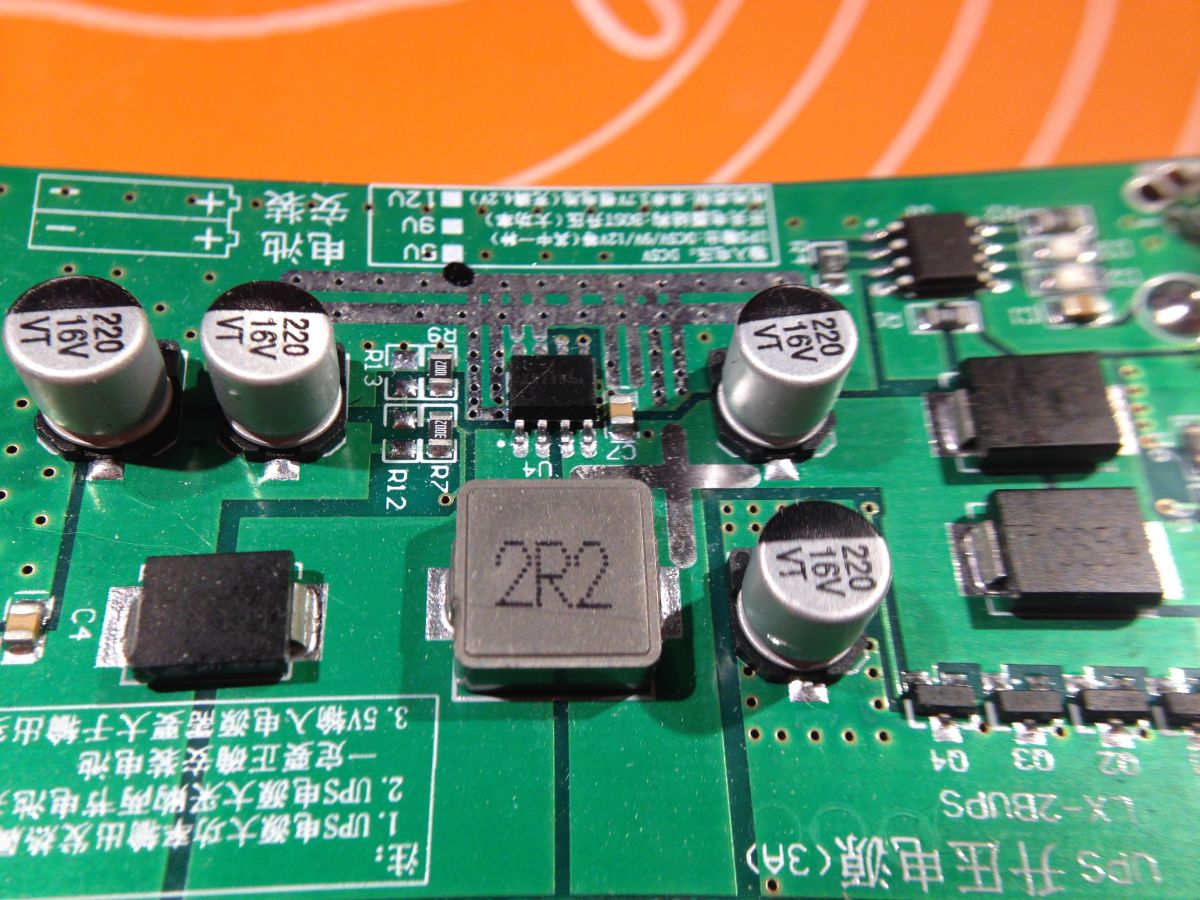

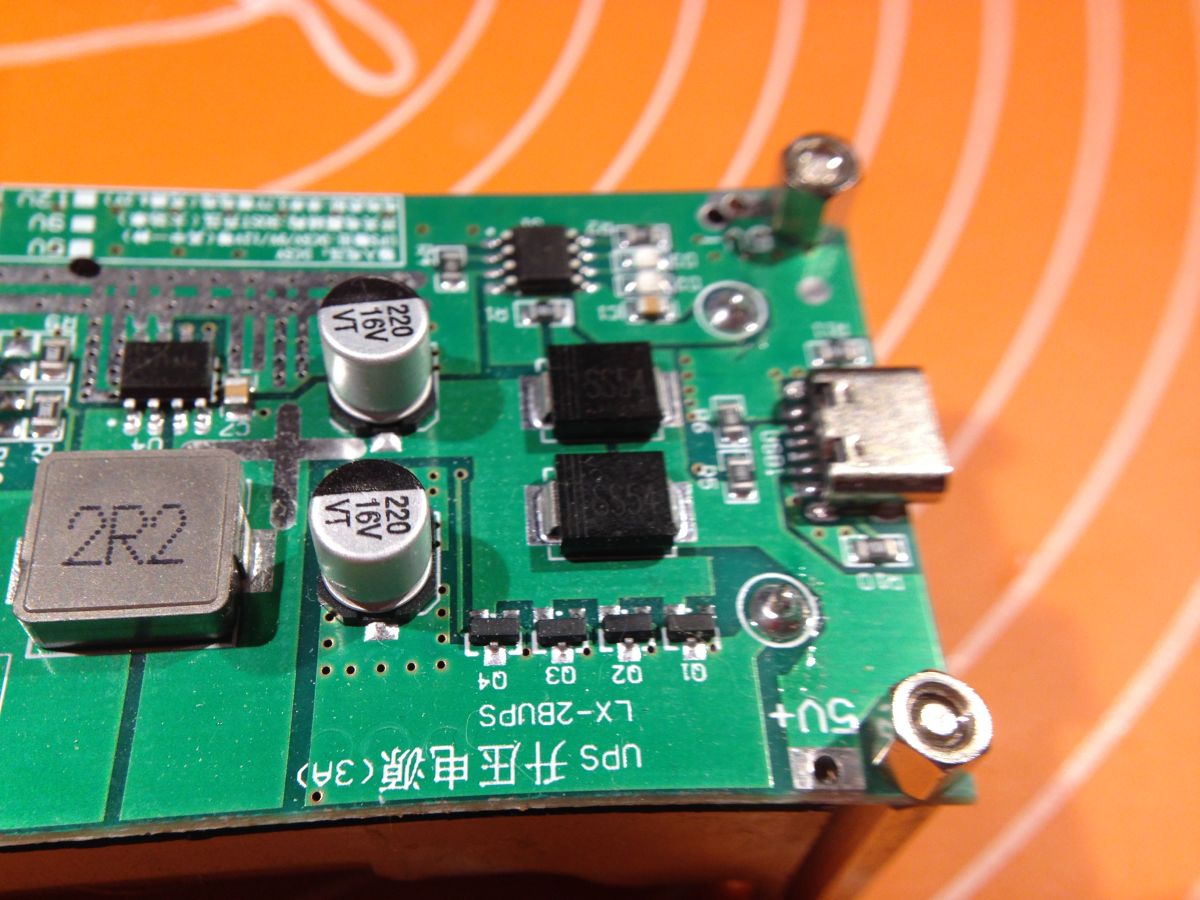

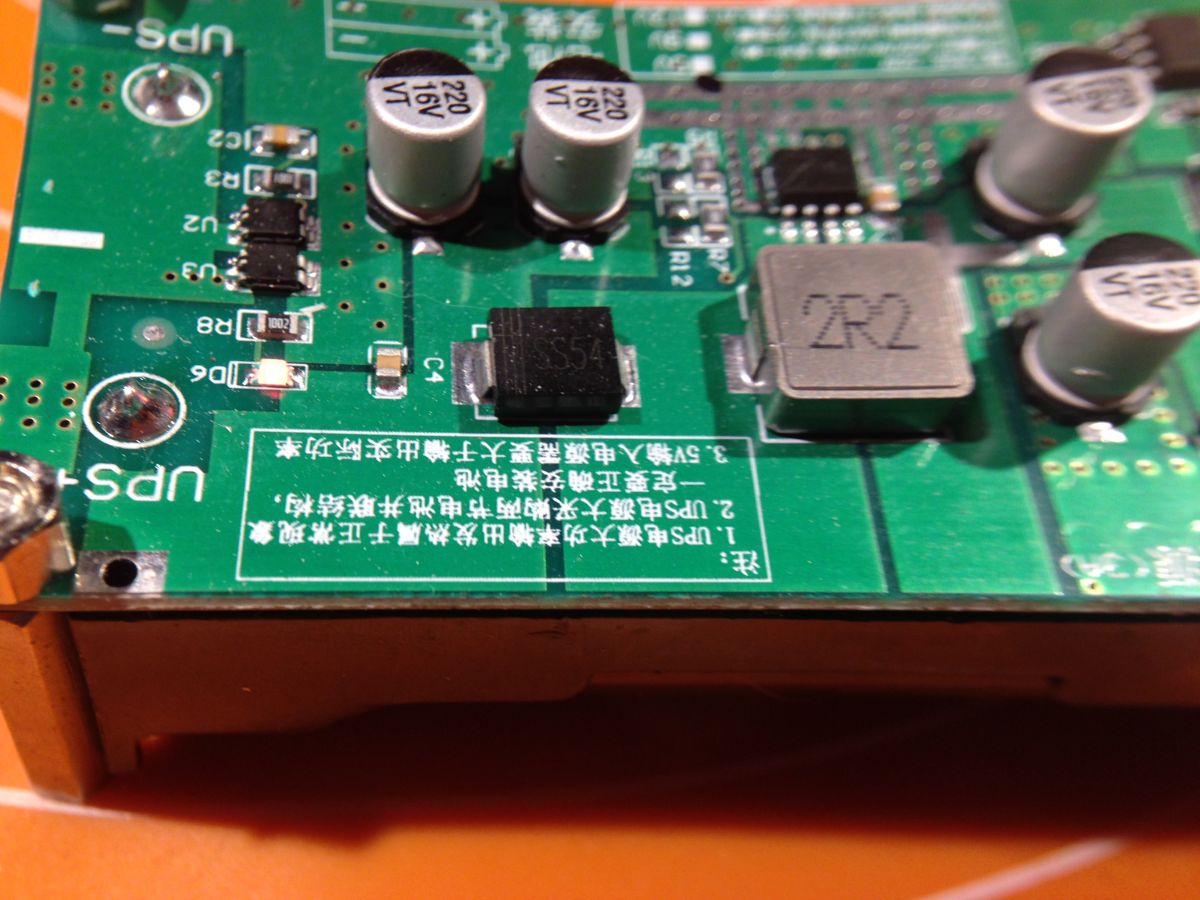

    Jak widać po powyższych fotkach układ przystosowany jest do obciążenia go mocą rzędu 20W - w impulsie do 30 W nawet (cytując za producentem), niemniej jednak należy liczyć się z możliwością występowania dość podwyższonych temperatur na elementach przetwornicy. Podczas ładowania ogniw wyładowanych do cna podobnie — dość mocno grzeje się układzik ładowania.

    A propo's ładowania:

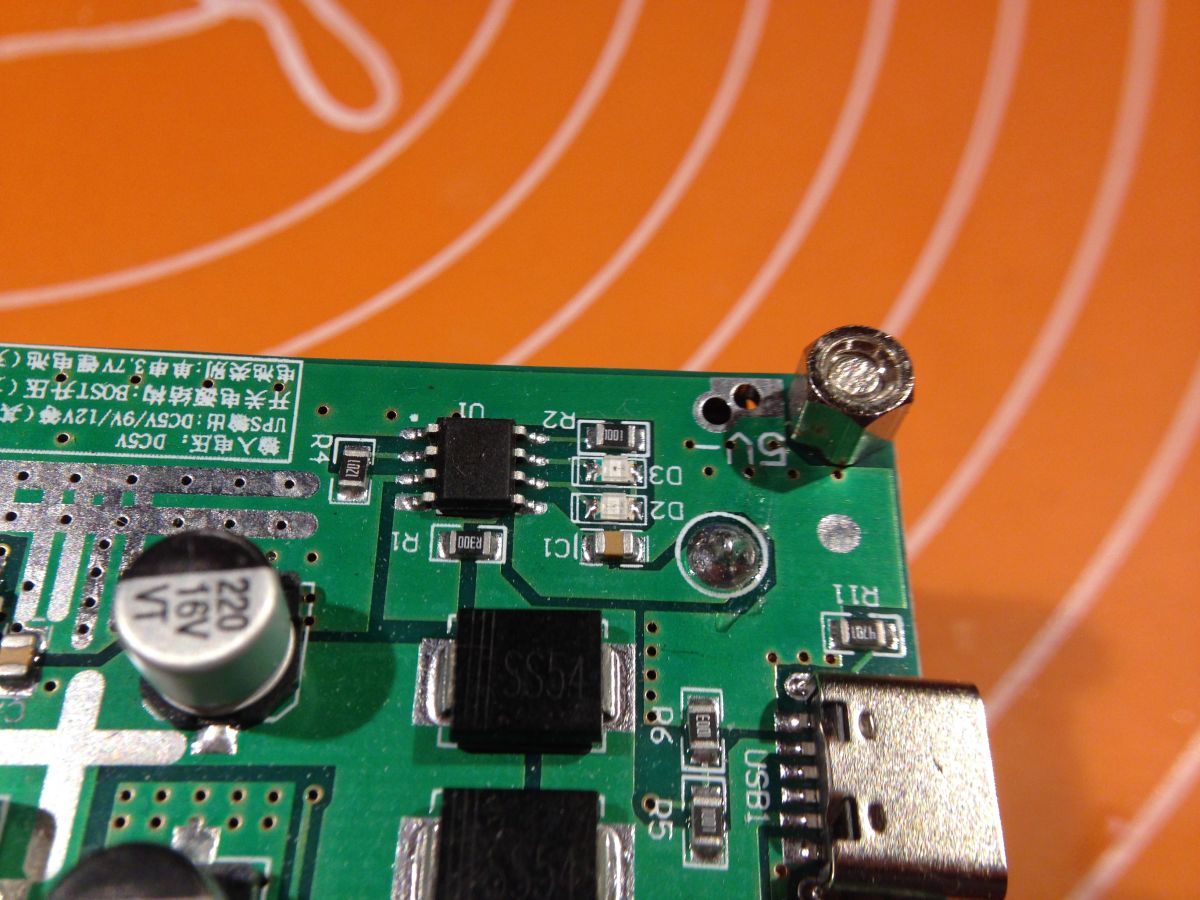

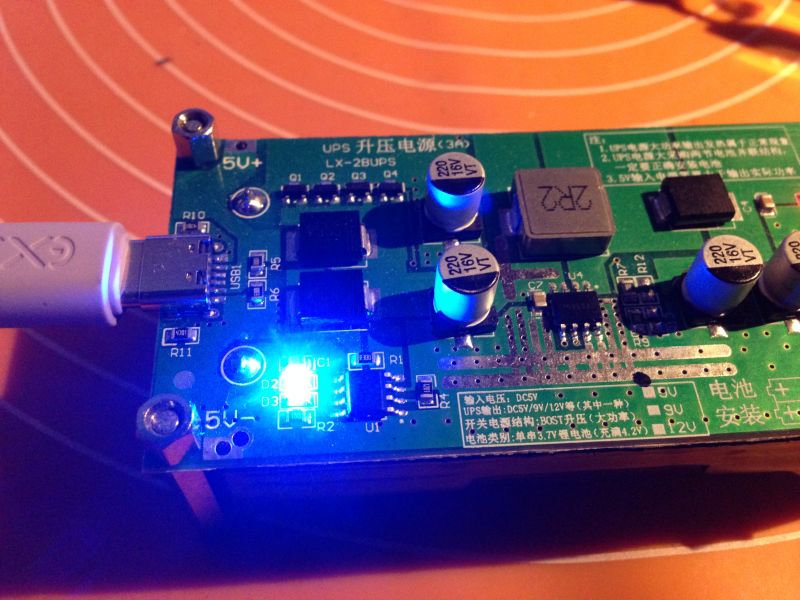

    Stan ten sygnalizowany jest przez dwa LED — czerwony D 3 - jeśli ogniwa są ładowane i LED D 2, gdy ładowanie zostanie zakończone:


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650


    ... Jak zwykle: niebieski LED daje taką łunę, że z daleka widać, że ładowanie zostało zakończone... ;)

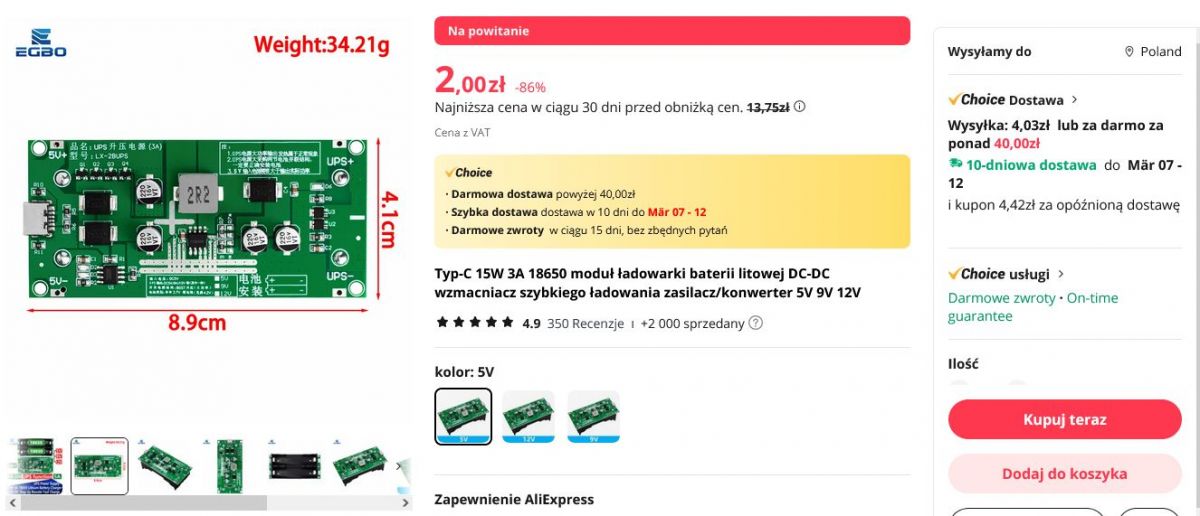

    No i oczywiście zrzut z aukcji na AliExpress:


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650


    ...bo tam najtaniej :) .

    To w zasadzie wszystko. Myślę, że wielu z Was znajdzie pożyteczne zastosowanie dla tego modułu, jak i poprzedniego. W każdym razie w moim wypadku już pracuje od jakiegoś czasu z powodzeniem:


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650

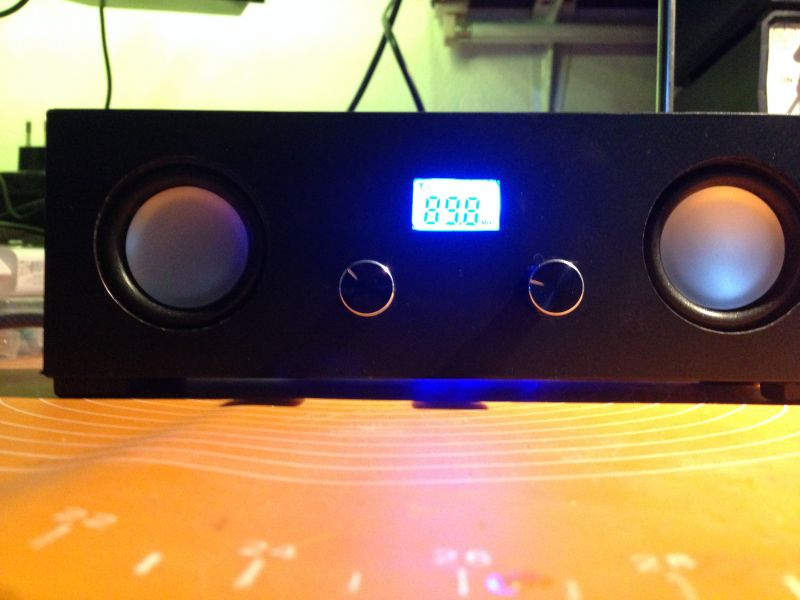

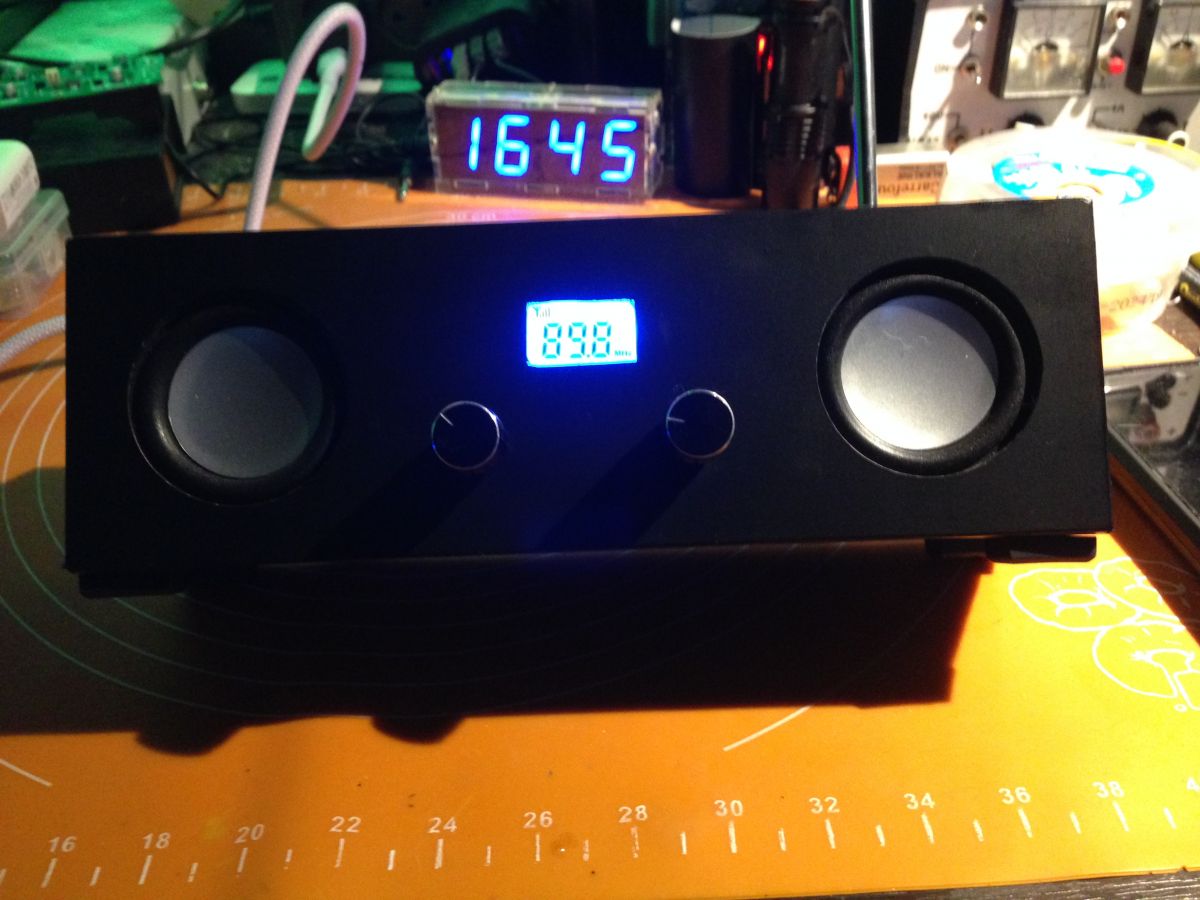

    Takie "nocne radyjko" do grania do ucha podczas zasypiania...

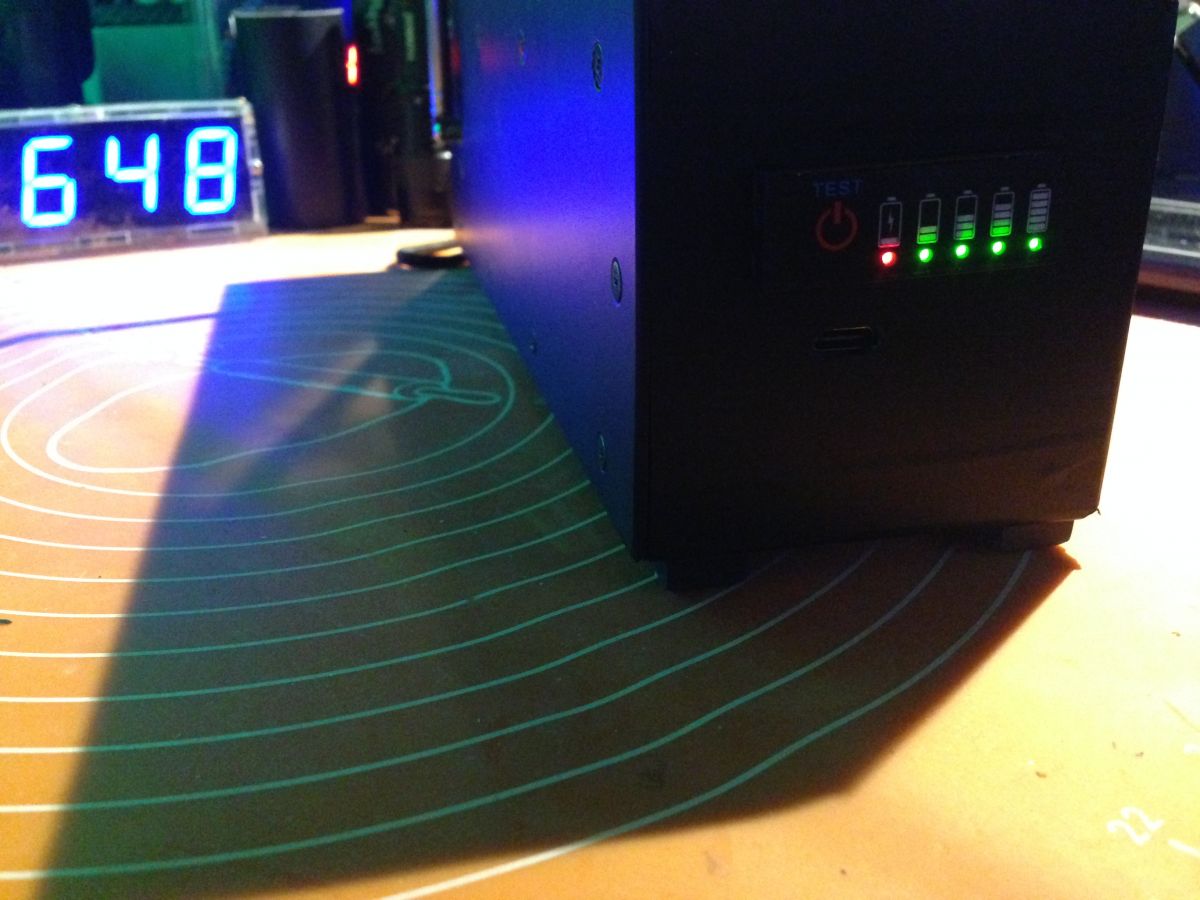

    Dodatkowo zainstalowany wskaźnik poziomu napięcia na akumulatorze:


    UPS wersja 2 - 5V 2A dla 9V 1,6A a dla 12V 1,2A na akumulatorki 2x18650


    Poniżej klawisza włączenia wskaźnika (ledwo widoczne) gniazdo wejściowe USB DC do ładowania akumulatora.

    Ciekaw jestem jakie zastosowania Wy Drodzy Elektrodowicze znajdziecie dla swoich UPS-ów mini?

    Pozdrawiam.

    Fajne? Ranking DIY
    O autorze
    398216 Usunięty
    Poziom 43  
    Offline
  • REKLAMA
    MediaMarkt Black Week
  • #2 20981679
    LordZiemniak
    Poziom 15  
    Dlaczego powerbank Nazywasz UPS??
  • #3 20981754
    398216 Usunięty
    Poziom 43  
    LordZiemniak napisał:
    Dlaczego powerbank Nazywasz UPS??

    Dlatego, że to jest UPS nie power bank.
    Działanie podobne, ale nie do końca. Power bank nie oddaje napięcia w trakcie ładowania (przeważnie - są wyjątki). UPS może być cały czas podłączony do zasilacza i obciążenia i podczas gdy dostaje napięcie z ładowarki to napięcie przekazywane jest na wyjście (lub jednocześnie - jeśli tego wymagają - doładowuje akumulatory). W momencie zaniku napięcia z ładowarki (np. brak napięcia w sieci) UPS natychmiast przełącza się na zasilanie z akumulatora i dopóki nie dostanie znowu napięcia z ładowarki lub dopóki nie rozładuje akumulatora do cna - będzie cały czas zasilać podłączone urządzenie.
    Mam nadzieję że odpowiedź Cię usatysfakcjonowała?
  • REKLAMA
    MediaMarkt Black Week
  • #4 20981773
    LordZiemniak
    Poziom 15  
    Dziękuję, faktycznie akurat mam powerbank co działa jak ups :)
  • #5 20982270
    gulson
    Administrator Systemowy
    Ciekawe, czy by się sprawdziło do podtrzymania kamerki na USB? Jednej osobie pada co chwile zasilenie i miniaturowa kamerka już sama nie potrafi wstać, trzeba ją ręcznie włączać.
    Ciekawe też jak wszelkie routery i rzeczy związane z sieciami?
  • #6 20982318
    chemik_16
    Poziom 26  
    akurat tydzień temu przyszła mi cała paczka tych upsów z ali ;) kupowane po 6zł.
    Testowałeś to może sprawnościowo ?
    chciałem zastąpić zasilacze buforowe na AGMach, bo te tanie akumulatory obecnie do niczego się już nie nadają, wytrzymuja w porywach z pół roku i nadają się na śmietnik. Do podtrzymania mam różne routery i kamery, łącznie z 12 niezależnych lokalizacji.

    Najbardziej w tej konstrukcji boli fakt że nie ma "Bypass", zasilany z 5V ładuje aku 4.2 i daje stepup na 5/9/12V. Jakby w wariancie 5V gdy jest napięcie wejściowe - pomijało układ stepup - nie byłoby takich strat bo bezpośrednio ograniczałoby nas tylko źródło wejściowe. Przy 12V też fajnie jakby się dało zasilić z 12V, nawet kosztem stepdown do ładowarki.

    Nie łatwo też o dobre źródło 5V 6A, telefonowe bez PD to max z 2-3A.

    Jedną sztukę mam podłączoną do rpi5 i działa bez problemu.
  • #7 20982371
    gulson
    Administrator Systemowy
    chemik_16 napisał:
    chciałem zastąpić zasilacze buforowe na AGMach, bo te tanie akumulatory obecnie do niczego się już nie nadają

    Z ciekawości, jakie akumulatory będzie wykorzystywał? 18650 wszędzie?
    Zgadzam się, że AGM to lekka porażka.

    Jak będziesz miał jakieś rezultaty pomiarów sprawnościowych daj znać. Myślę, że sporo osób jest w podobnej sytuacji.
    UPSy na AGM to lekki przeżytek. Jak się szuka czegoś na allegro, to UPS - powerbanki oparte 18650 nie cieszą się popularnością.
    Z ciekawości, ciekawe, jaki akumulatorki tutaj siedzą:
    https://allegro.pl/oferta/mini-ups-8800mah-15...aryjny-bezprzerwowy-powerbank-ips-13084301365

    Uważam, że samemu zmontowanie UPSa w oparciu o dobrze dobrane 18650 a także dobrą elektronikę, byłoby lepsze.
  • #8 20982520
    398216 Usunięty
    Poziom 43  
    chemik_16 napisał:
    Jakby w wariancie 5V gdy jest napięcie wejściowe - pomijało układ stepup - nie byłoby takich strat bo bezpośrednio ograniczałoby nas tylko źródło wejściowe.
    Tyle, że napięcie wyjściowe w takim wypadku byłoby równe (w przybliżeniu) napięciu na samym akumulatorze, a więc sporo mniej niż 5V - zwłaszcza pod koniec rozładowywania akumulatora.
    A tak - mamy stałe 5V (w moim wypadku jest to 4,99V) i to praktycznie niezależne od aktualnego stanu akumulatora.
    Co do sprawności - producent podaje bardzo wysoką jak na tego typu urządzenie - blisko 96% jednak nie miałem jak sprawdzić tego w praktyce.
    gulson napisał:
    Z ciekawości, ciekawe, jaki akumulatorki tutaj siedzą:
    https://allegro.pl/oferta/mini...wowy-powerbank-ips-13084301365

    https://pl.aliexpress.com/item/10050050355561...Vd&utparam-url=scene%3Asearch%7Cquery_from%3A
    Myślę, że to podobna konstrukcja. Znając życie popularność 18650 trzeba wykorzystać, więc pakowane są wszędzie gdzie tylko można.
  • #9 20982708
    chemik_16
    Poziom 26  
    398216 Usunięty napisał:
    Tyle, że napięcie wyjściowe w takim wypadku byłoby równe (w przybliżeniu) napięciu na samym akumulatorze, a więc sporo mniej niż 5V - zwłaszcza pod koniec rozładowywania akumulatora.
    A tak - mamy stałe 5V (w moim wypadku jest to 4,99V) i to praktycznie niezależne od aktualnego stanu akumulatora.

    nie nie.
    chodzi mi o to żeby napięcie wejściowe było przekazywane bezpośrednio na wyjście. Dopiero przy zaniku napięcia wejściowego do gry wchodziłby stepup z aku na wyjście.
    jest:
    5V IN -> CHARGER -> AKU -> STEP-UP -> 5V OUT

    Mogłoby być tak :
    5V IN     ->      5V OUT
     I                  A
     V                  I
    CHARGER -> AKU -> STEP-UP


    z resztą taki bypass pewnie by działał jeżeli step-up byłby ustawiony na -0.1V względem wejścia (wystarczy w sumie szybka dioda na wyjściu) i po prostu wejście i wyjście było zmostkowane. Prąd by płynął z większego potencjału. Tylko masa układu pewnie na to nie pozwoli, bo zrobi sie zwarcie.
  • #10 20982718
    gulson
    Administrator Systemowy
    Kwestia tego, jakie są straty bez bypassu, jak będziesz coś wiedział daj znać. Może @398216 Usunięty zmierzysz? Amperomierz na wejściu i wyjściu UPSa? Można też sprawdzić ile w stanie spoczynku (bez obciążenia) sobie wciąga?
  • #11 20982738
    chemik_16
    Poziom 26  
    głównie chodzi o to że mając odbiornik pobierający np. 5V 3A - przetwornica ta 24/7 będzie pracowała na max swoich możliwości, tak samo ładowarka i pewnie akumulator jak ładowarka nie będzie miała zapasu mocy by jednocześnie ładować aku i zasilać step-up.

    a tak przez cały ten czas ładowarka i step-up działały by tylko w trybie podtrzymania napięcia.
  • #12 20982796
    398216 Usunięty
    Poziom 43  
    chemik_16 napisał:
    nie nie.
    chodzi mi o to żeby napięcie wejściowe było przekazywane bezpośrednio na wyjście.
    A, to w takim razie nie zrozumiałem dobrze. Natomiast nie jestem pewien (niestety nie mam jak sprawdzić) czy ten podwójny UPS (bo "pojedynczy na pewno nie) nie może być zasilany z napięcie wyższego niż 5V - raz że USB C a dwa że połączenia gniazda USB do płytki mogą na to wskazywać. Jeśli tak to Bypass nie byłby możliwy w wypadku napięć 5 i 9 V a tylko przy najwyższym - 12V.

    gulson napisał:
    Można też sprawdzić ile w stanie spoczynku (bez obciążenia) sobie wciąga?
    Co do tej kwestii producent podaje prąd "podtzrymania" UPS na poziomie 20-30mA (i tyle mniej więcej jest) z tym, że zastrzega się jednocześnie, że można go zmniejszyć (o około 10mA) odlutowując LED D6 - o czym zresztą wspomniałem w artykule. Z pozostałymi pomiarami muszę się niestety wstrzymać - czekam na nowe akumulatory. Być może w przeciągu tygodnia powinienem je mieć i wtedy mogę sprawdzić jaki prąd pobiera podczas ładowania, jaki poprzybiera przy naładowanych w pełni a jaki po podłączeniu obciążenia 1A. (takie sztuczne obciążenie mam).
    Na starych "odzyskowych" akumulatorach nie bardzo jest sens z oczywistych względów.
  • #13 20982852
    chemik_16
    Poziom 26  
    398216 Usunięty napisał:
    Natomiast nie jestem pewien (niestety nie mam jak sprawdzić) czy ten podwójny UPS (bo "pojedynczy na pewno nie) nie może być zasilany z napięcie wyższego niż 5V - raz że USB C a dwa że połączenia gniazda USB do płytki mogą na to wskazywać

    nie, te 2 piny są tylko zlutowane ze sobą żeby kable usbc-usbc działały poprawnie.
    Nie ma poprowadzonych linii danych potrzebnych do PD, z resztą układ z PD swoje kosztuje, dlatego wiele chińskich tabletów, konsolek retro etc. nie działa z ładowarkami/kablami PD wcale.

    nie przeszkadza to w mojej koncepcji, ot zakłada ona dodatkowy układ przetwornicy stepdown dla ładowarki.
    Tak naprawdę ładowarka w tym całym urządzeniu bierze na swoje barki 100% obciążenia.
    Rozwiazanie dzielnie łączy wady zasilacza buforowego i UPS ;D
  • #14 20983339
    398216 Usunięty
    Poziom 43  
    Zmyliły mnie w takim razie te rezystorki, które związują skrajne bolce ze środkowymi gniazda USB C.
    SMD to już nie dla mnie, dzięki pewnemu chirurgowi okuliście, który po mistrzowsku spartolił robotę. Odnoszę wrażenie, że przed operacją zaćmy widziałem nawet lepiej niż teraz...
  • #15 21057991
    jkwim
    Poziom 12  
    Thanks for this post.

    I ordered one from Aliexpress and works fine with RPi4.
  • #16 21058983
    Kabelek
    Poziom 15  
    398216 Usunięty napisał:
    *1/ Co prawda producent oferuje trzy typowe napięcia wyjściowe, niemniej jednak istnieje możliwość ustawienia (w pewnych granicach!) własnego, innego napięcia -wystarczy wymienić dzielnik rezystorowy R 7/R 9 na taki by oporność całości została zachowana, jedynie stosunek oporu R 7 do R 9 można zmienić, tak by na wyjściu uzyskać odpowiednie napięcie (nie radziłbym jednak przekraczać 20W mocy przetwornicy i nie oczekiwałbym napięcia wyższego niż 12V).


    Nie do końca masz rację.
    Przejrzałem dokumentację układu przetwornicy XR2981 z tego UPS-a.
    Teoretycznie można podnieść napięcie do 24V, tylko trzeba wymienić na wyższe napięcie kondensatory elektrolityczne na wyjściu przetwornicy.
    Co do dzielnika R7/R9, wystarczy dobrać wartość R7 według wzoru z dokumentacji, gdzie R1 to R7 a R2 to R9 na płytce:

    R1 = R2(Vout/1,24-1)

    Przy typowej zalecanej wartości R2=10kΩ i takie są użyte w tych UPS-ach, łączna oporność całości dzielnika nie jest tak istotna.

    Co daje nam w przybliżeniu wartości R7 dla napięć:

    3,3V - ≈16,5kΩ
    5V - ≈30kΩ
    9V - ≈62kΩ
    12V - ≈87kΩ
    24V - ≈183,5kΩ

Podsumowanie tematu

Moduł mini UPS oferuje trzy napięcia wyjściowe: 5V (2A), 9V (1,6A) oraz 12V (1,2A), zasilany przez dwa akumulatory 18650. Użytkownicy dyskutują o różnicach między UPS a powerbankiem, podkreślając, że UPS może jednocześnie ładować akumulatory i zasilać urządzenia. Pojawiają się pytania o zastosowanie UPS do podtrzymywania zasilania kamer i routerów. Wskazano na brak funkcji bypass, co może prowadzić do strat energii. Użytkownicy dzielą się doświadczeniami z testowaniem UPS oraz możliwościami modyfikacji, w tym podnoszenia napięcia do 24V poprzez wymianę kondensatorów.
