Phoenix Contact udostępnił nam do testów elektroniczne wyłączniki zabezpieczające, które monitorują prąd płynący w chronionym obwodzie, sygnalizują poprawność pracy, sygnalizują wzrost prądu w obwodzie do wartości bliskiej nastawom. Po przekroczeniu nastawionego prądu, chroniony obwód jest odłączany. Wyłączniki elektroniczne dostępne są w wersji jednokanałowej i wielokanałowej. Możliwe jest zdalne monitorowanie i sterowanie pracą wyłączników, przy pomocy sygnałów napięciowych i stanu styków przekaźnika oraz PROFINET, ETHERNET lub IO-LINK zależnie od wersji.

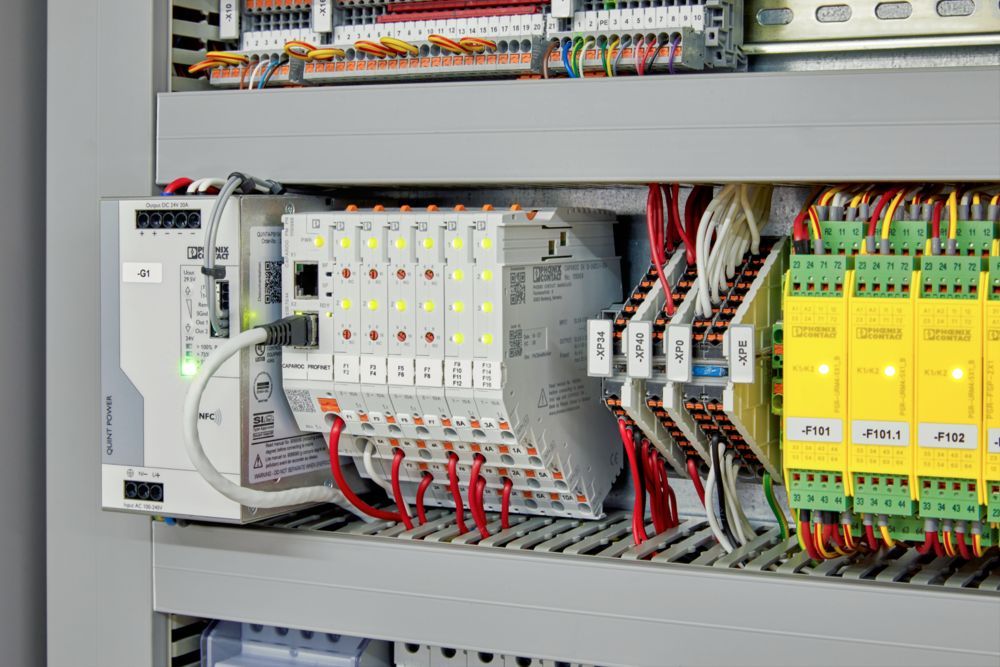

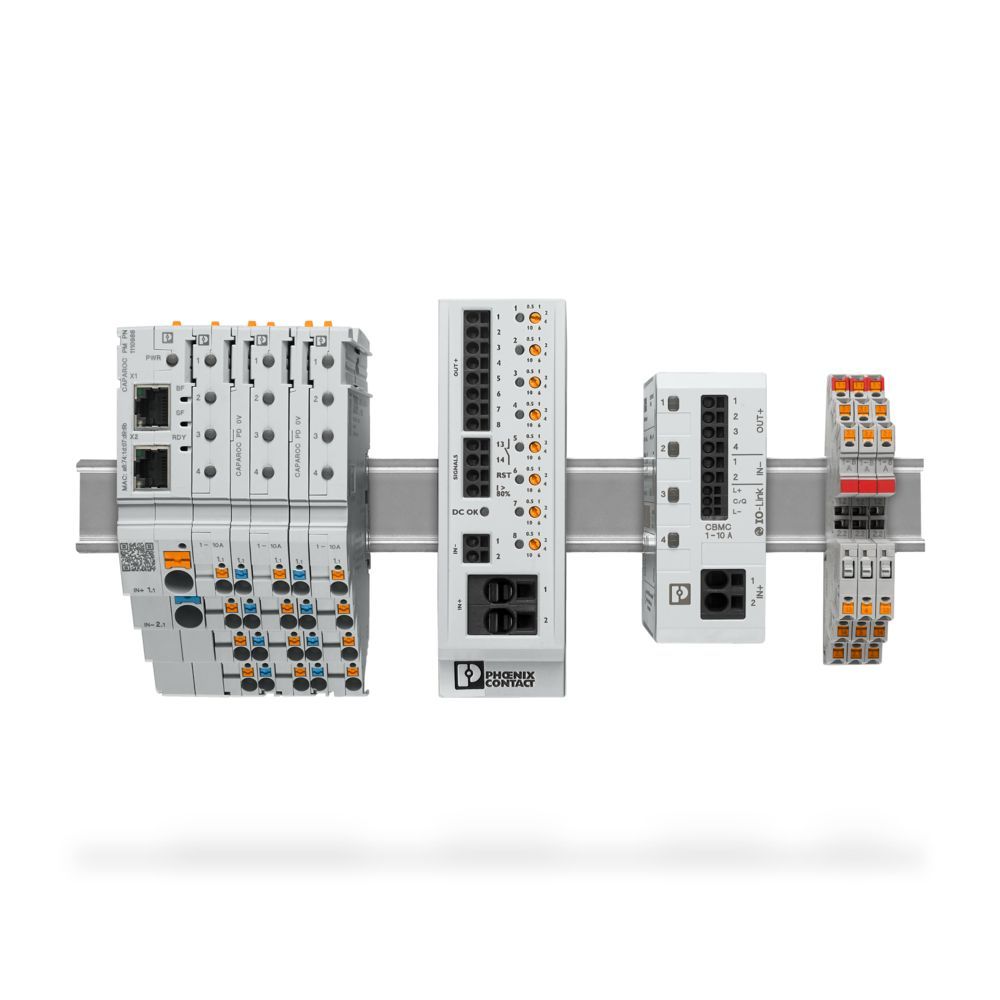

W materiale sprawdzimy jak działają trzy rodzaje wyłączników elektronicznych:
-miniaturowe jednokanałwowe wyłączniki PTCB
-wielokanałowe z możliwością komunikacji po IO-Link wyłączniki CBM
-modułowe wyłączniki z komunikacją po PROFINET CAPAROC
Elektroniczne wyłączniki zabezpieczające pozawalają na selektywne wyłączenie zasilania obwodu gdzie wystąpiła awaria, ostrzeganie o zwiększonym poborze prądu oraz zdalne monitorowanie stanu wyłączników, sterowanie kanałami i zmianę nastaw dla poszczególnych kanałów.
Poniżej materiał filmowy prezentujący działanie elektronicznych wyłączników PTCB, CBM i CAPAROC.
Zajrzymy także do wnętrza urządzeń.

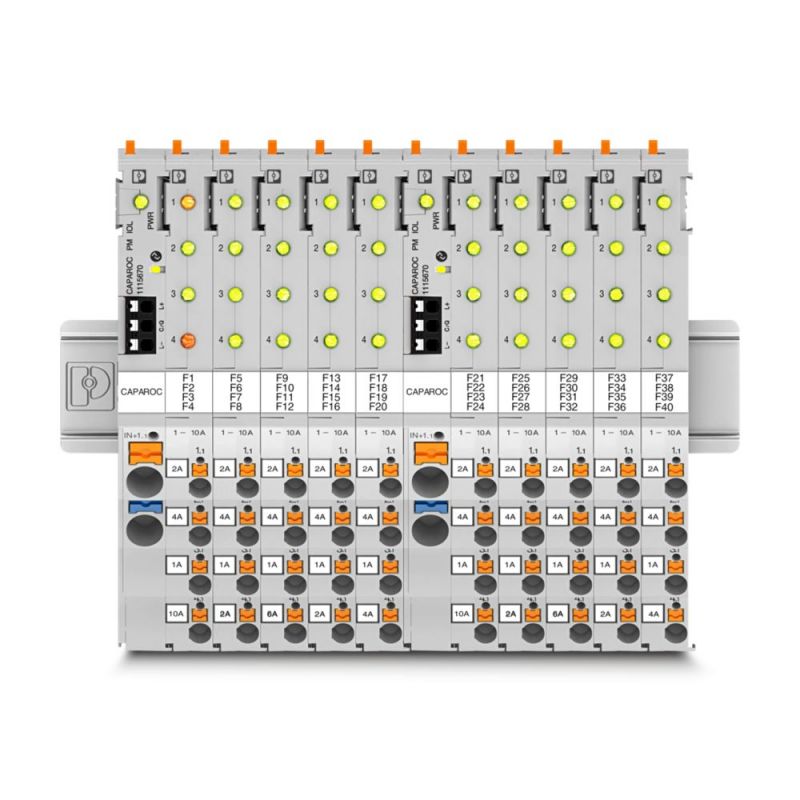

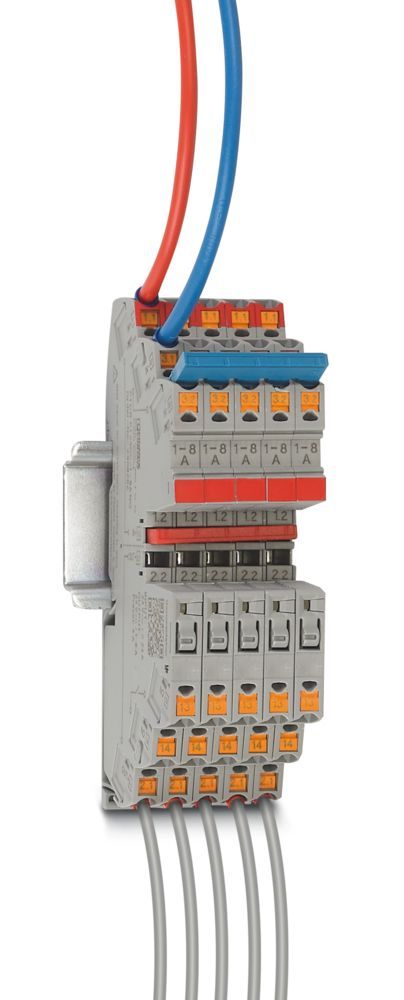

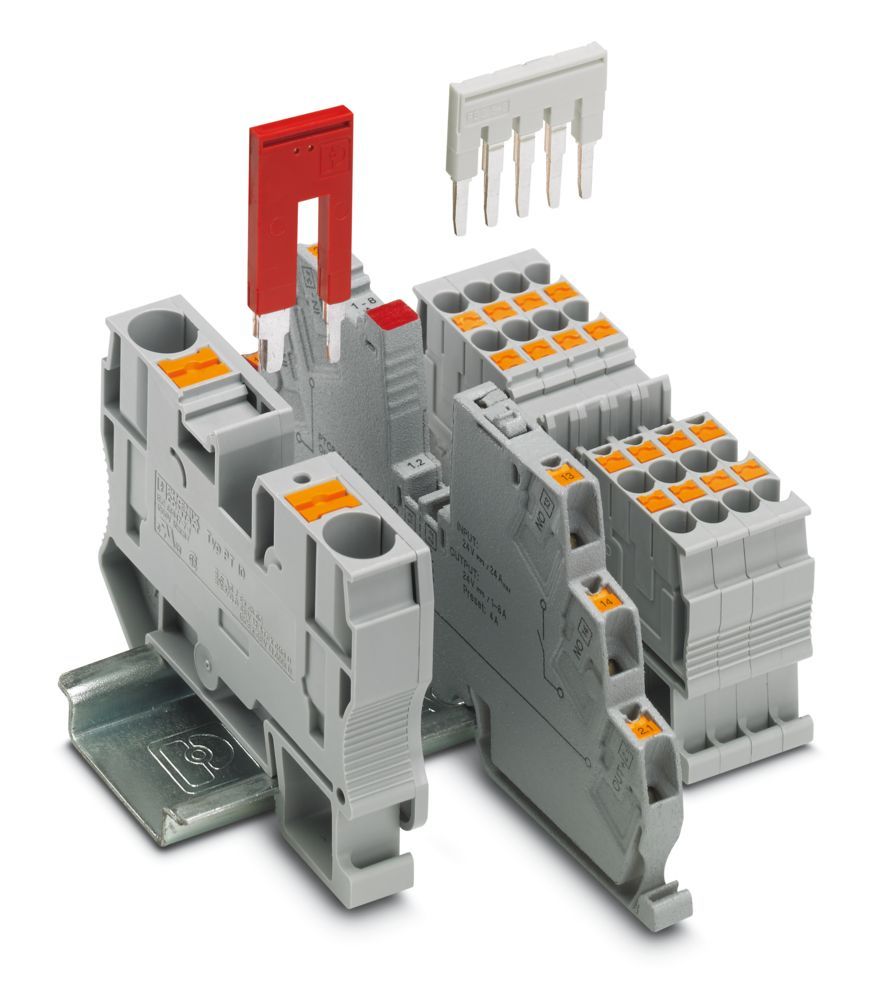

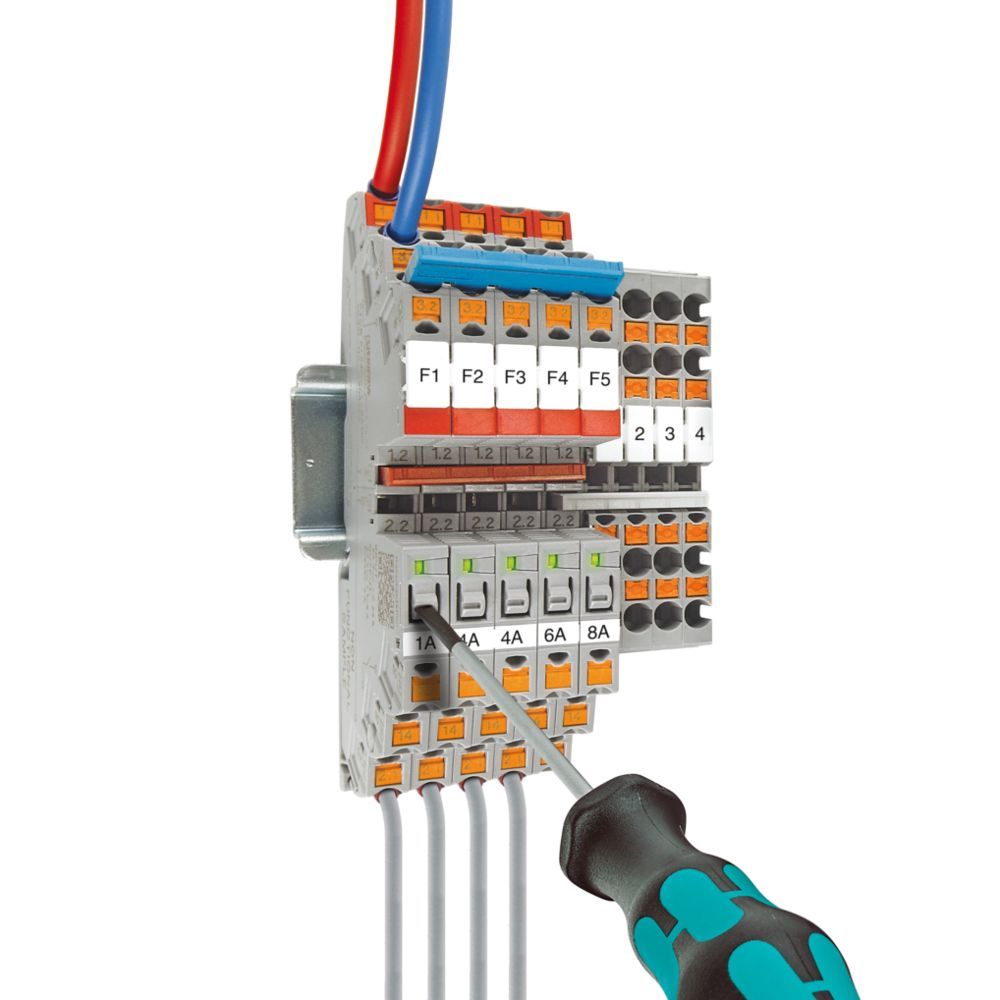

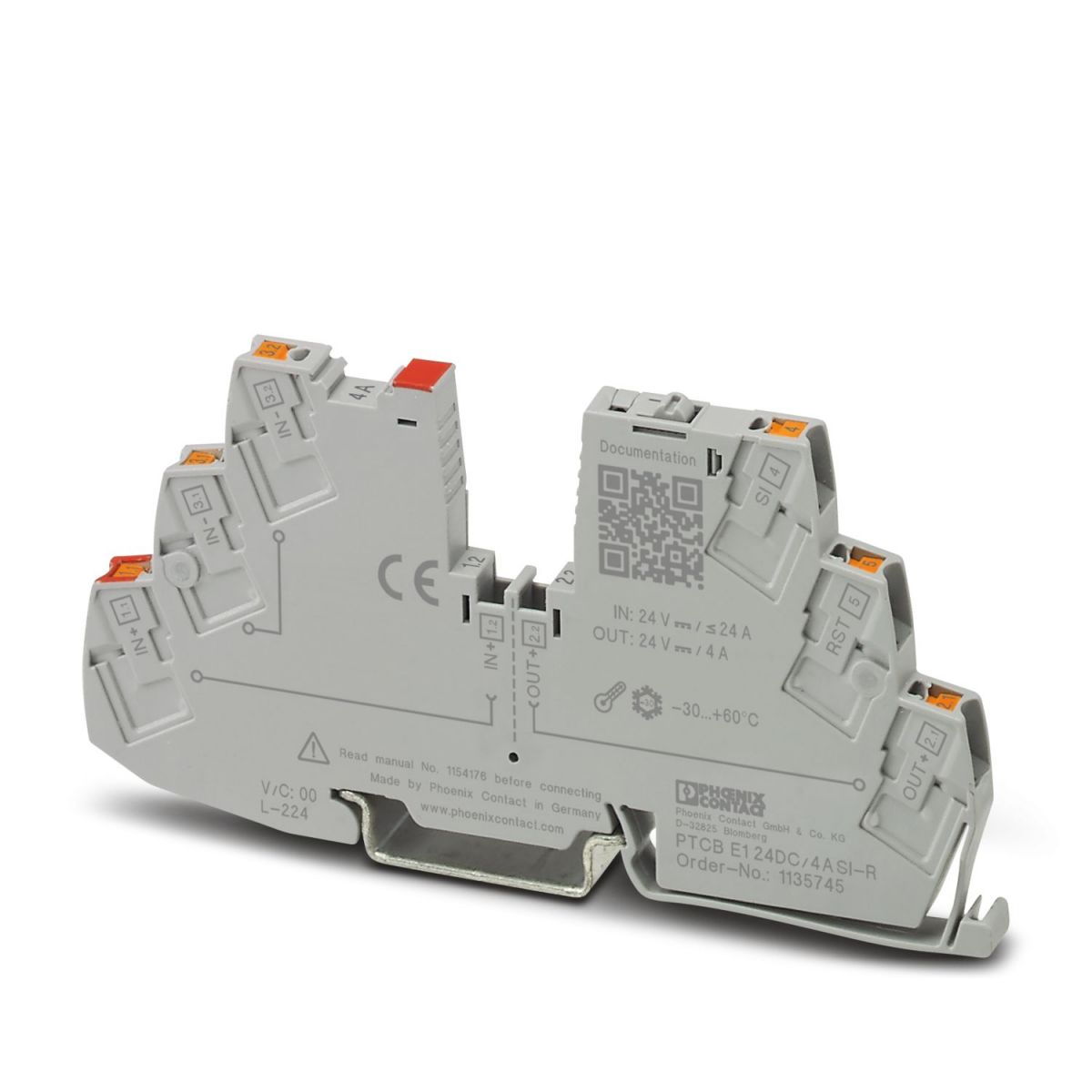

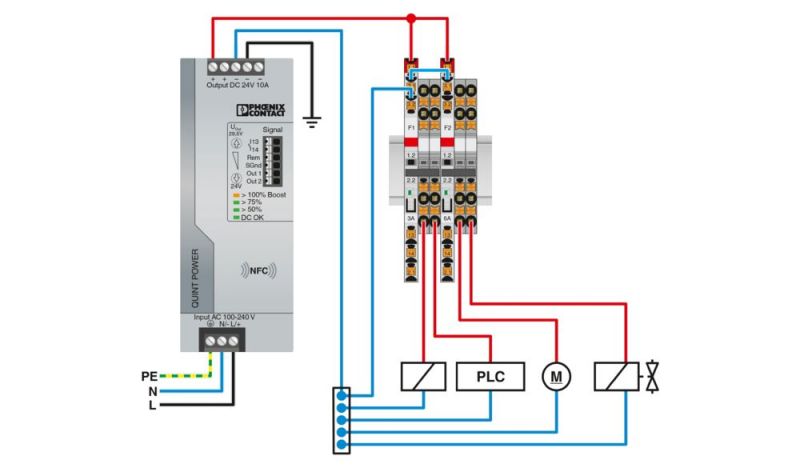

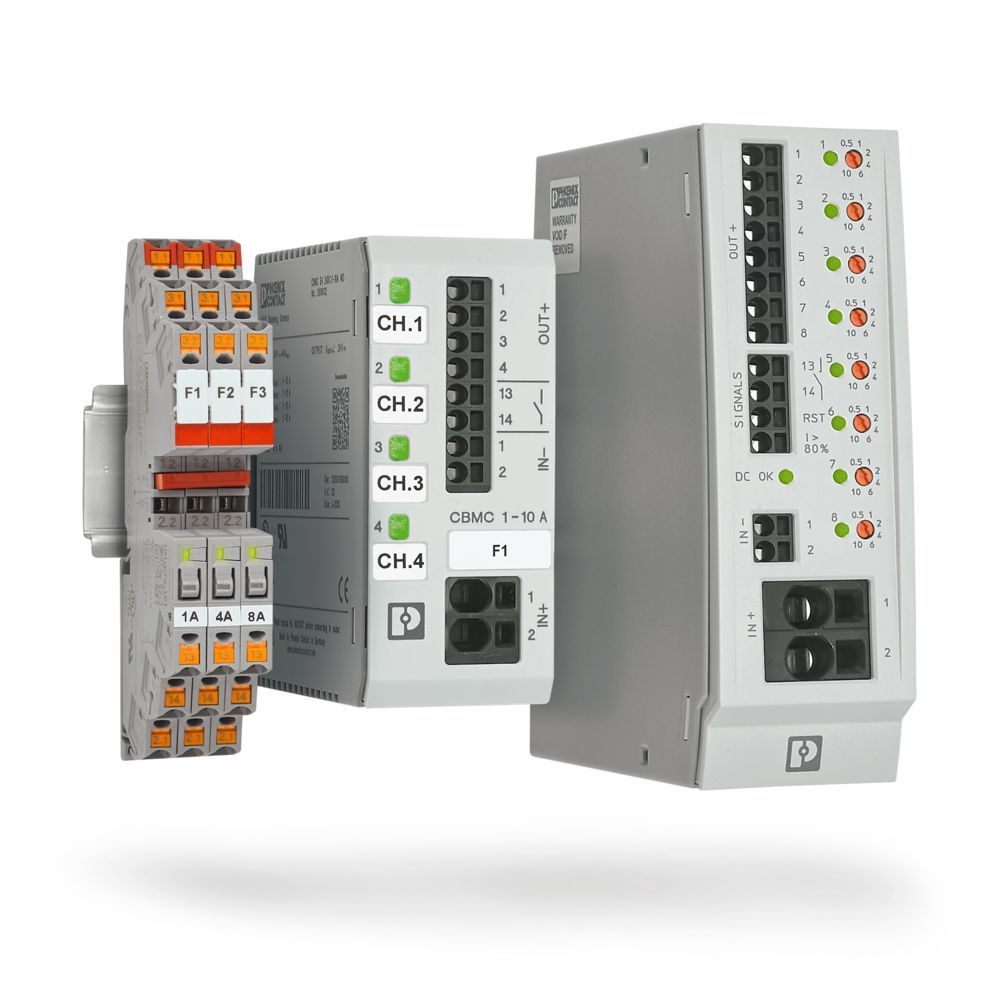

Wyłączniki PTCB posiadają bardzo małe wymiary (6,2mm szerokości), możliwe jest łączenie wyłączników mostkami w większe wielokanałowe bloki do selektywnej ochrony wielu obwodów.
Pojedynczy przycisk i LED pozwalają na konfigurację prądu, włączanie/wyłączanie wyjścia, resetowanie po przeciążeniu/zwarciu. W wersji NC wyłącznik PTCB sygnalizuje zadziałanie zabezpieczenia stykami przekaźnika (styki zwarte gdy prąd podawany jest na odbiory). W wersji SI-R możliwe jest zdalne zresetowanie zabezpieczenia sygnałem RST oraz monitorowanie pracy na wyjściu napięciowym SI (napięcie bliskie 0V gdy prąd podawany jest na odbiory).

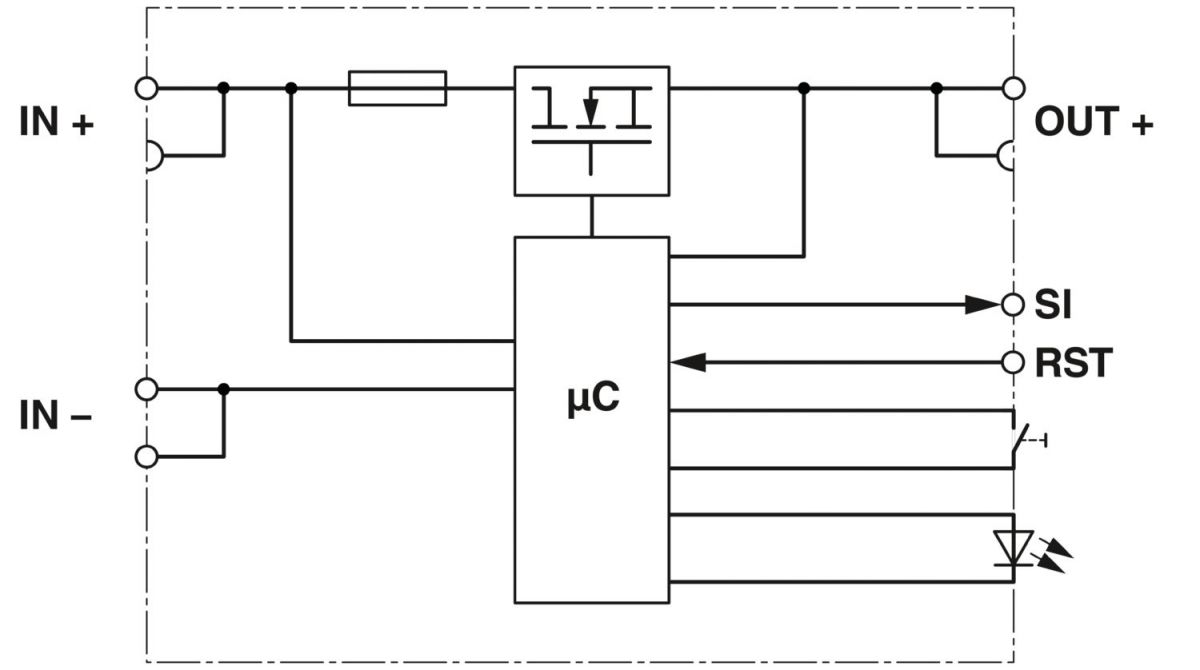

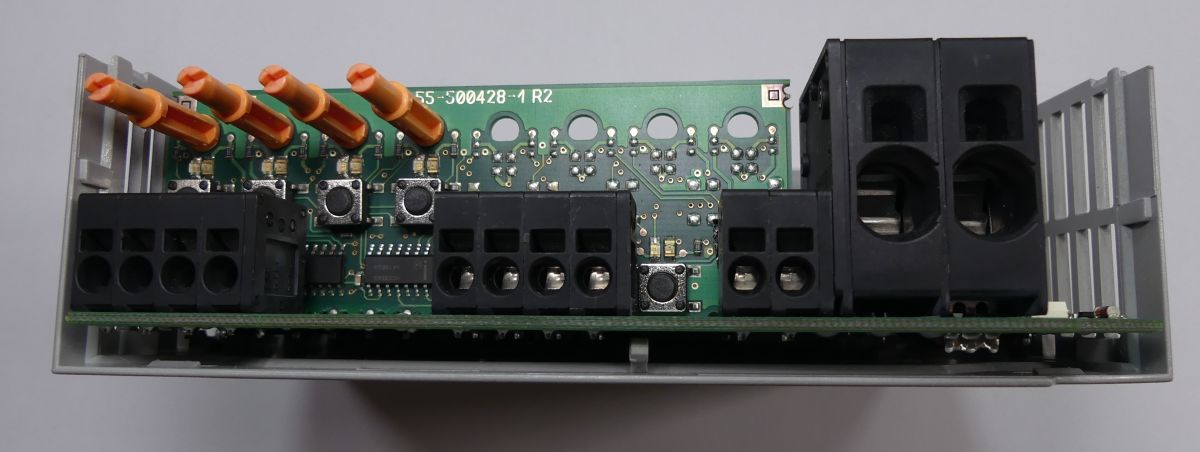

Prądem wyjściowym steruje tranzystor MOSFET, wewnątrz urządzenia poza mikrokontrolerem i elektroniką wykonawczą znajdziemy także tradycyjny bezpiecznik, który zadziała w przypadku wystąpienia nieoczekiwanej awarii. Jest to bardzo dobre rozwiązanie, łańcuch zabezpieczeń nie dopuści do braku ochrony przed nadmiernym przepływem prądu.

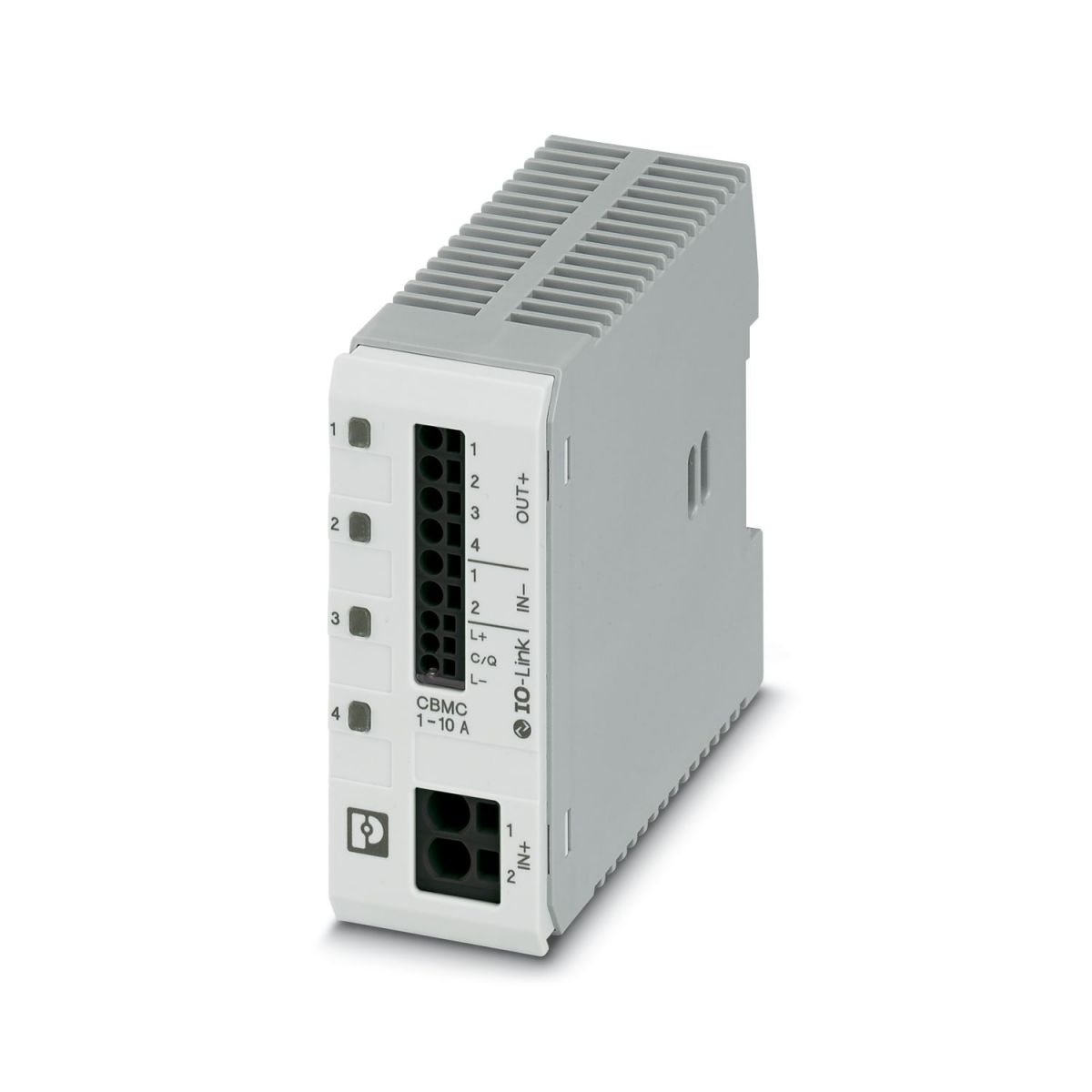

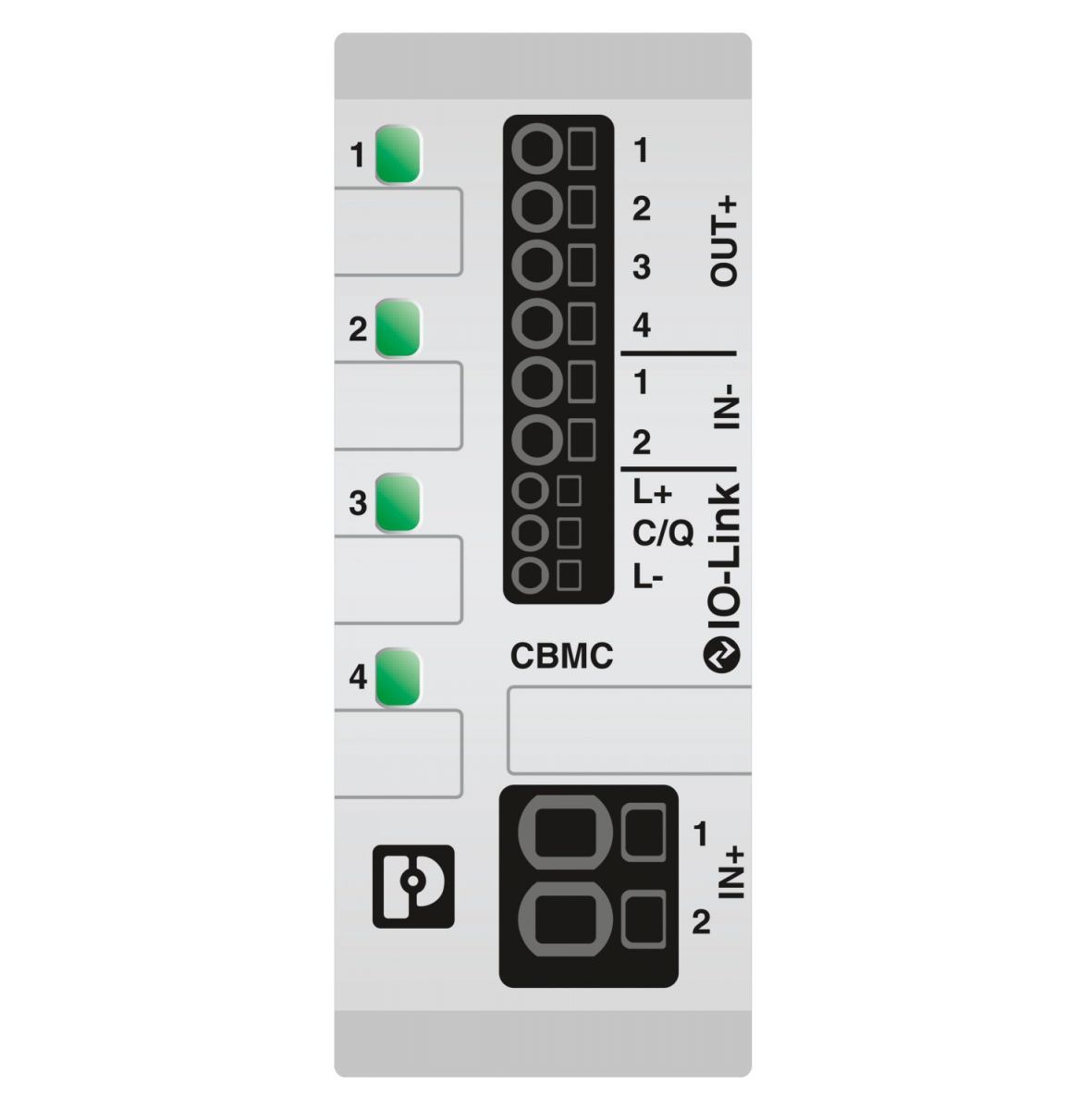

Wyłączniki CBM są zabezpieczeniami wielokanałowymi z możliwością komunikacji po IO-LINK oraz posiadające złącza zdalnego resetu i sygnalizacji przekroczenia 80% wartości ustawionego prądu.
Do nastaw możemy wykorzystać pokrętła, które jednocześnie pozwalają na szybkie sprawdzenie nastaw prądu na kanale:
W wersji kompaktowej nastawy wprowadzamy i sprawdzamy poprzez podświetlane przyciski, ilość mignięć LED informuje o aktualnych nastawach:
W serii CBM znajdziemy wyłączniki wyposażone w IO-Link:
Połączenie wielu wyłączników poprzez IO-Link pozwala na scentralizowane monitorowanie:
Ciekawym rozwiązaniem jest zasilacz TRIO POWER z wbudowanym wielokanałowym wyłącznikiem zabezpieczającym i komunikacją IO-link:

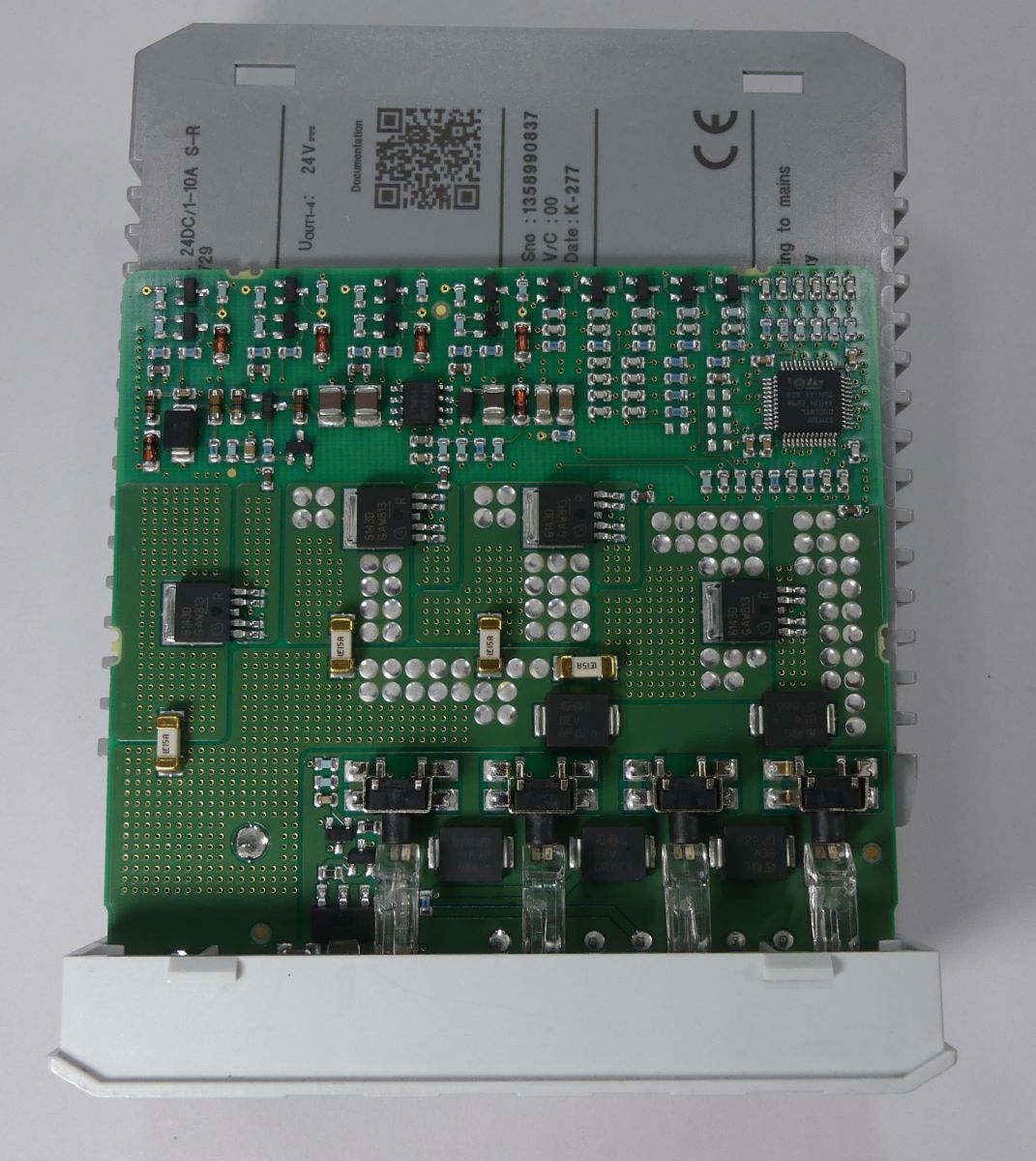

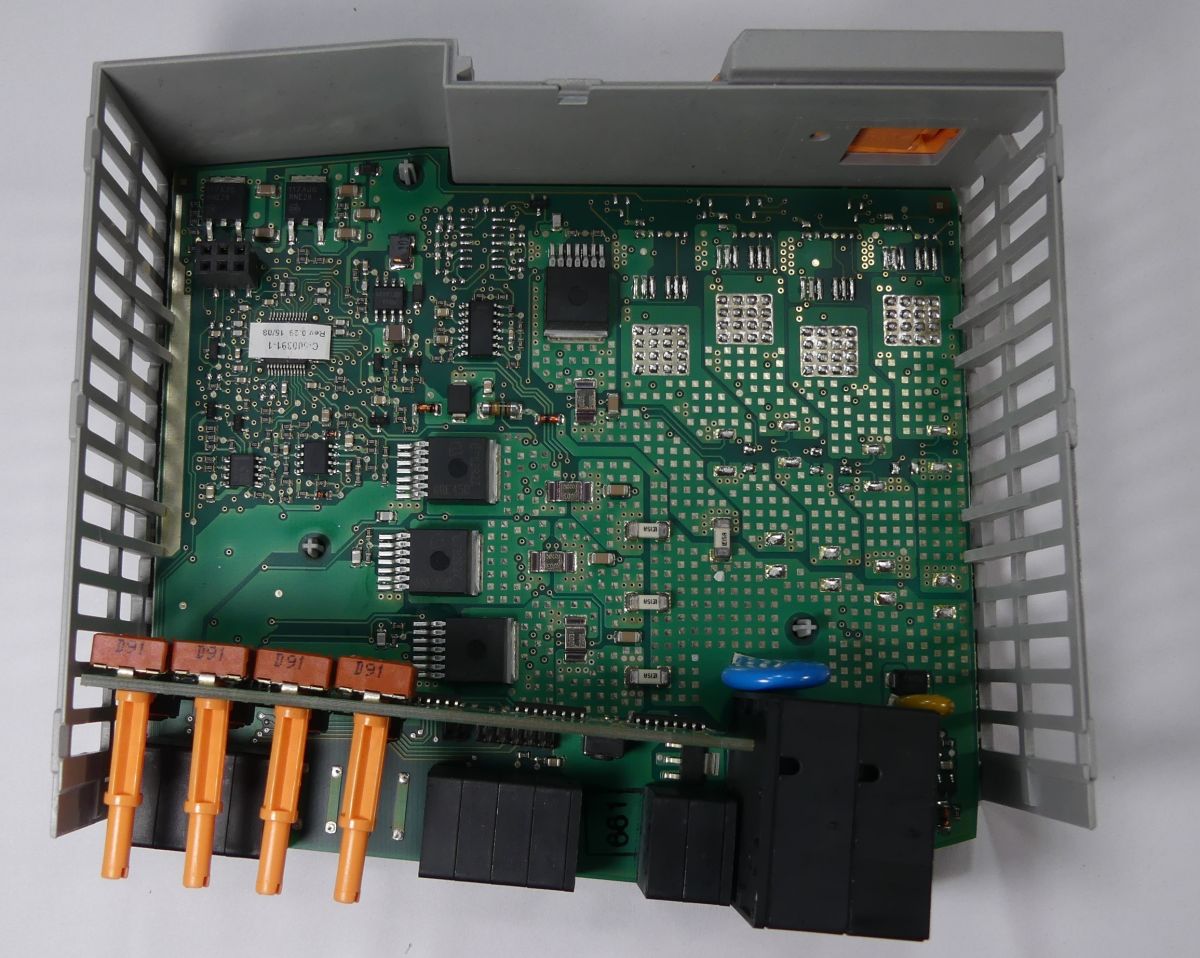

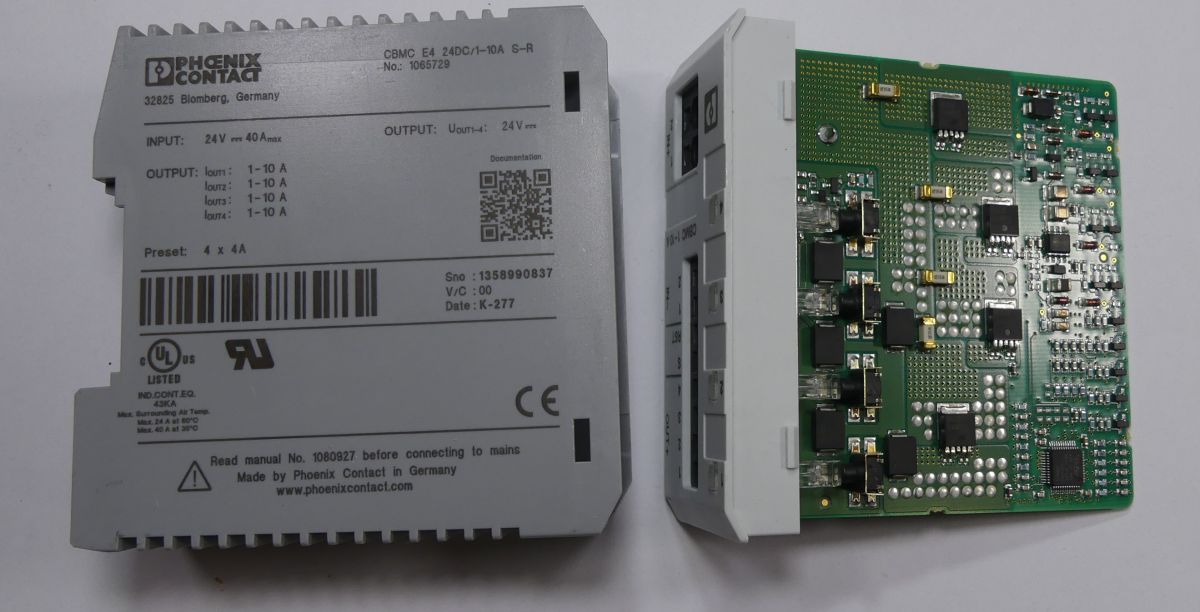

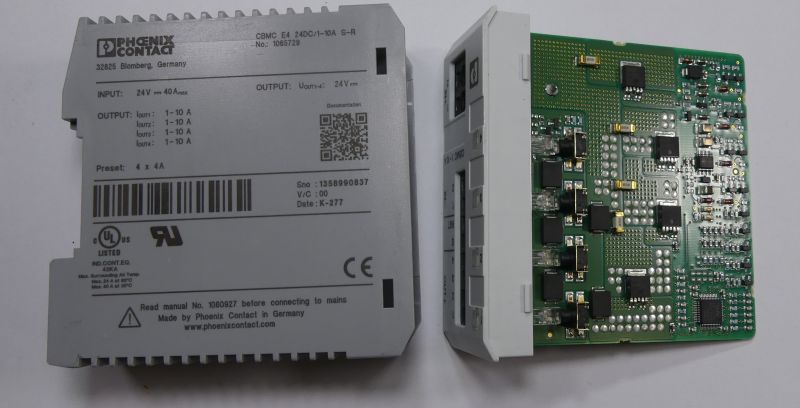

Wewnątrz wyłączników CBM widoczne są tranzystory sterujące kanałami, bezpieczniki poprzedzające tranzystory, rezystory pozwalające na pomiar prądu i mikrokontroler sterujący wyłącznikiem:
Wnętrze kompaktowych wyłączników CBMC:
Selektywność wyłączników robi wrażenie, zwarcie na kanale CBM z prądem ustawionym na 4A nie wpływało na pracę zasilacza TRIO POWER 5A. Ustawienie na CBM prądu 10A spowodowało przy zwarciu zadziałanie zabezpieczenia w zasilaczu 5A co oznacza, że wyłącznik aktywnie kontroluje natężenie prądu płynącego w obwodzie.

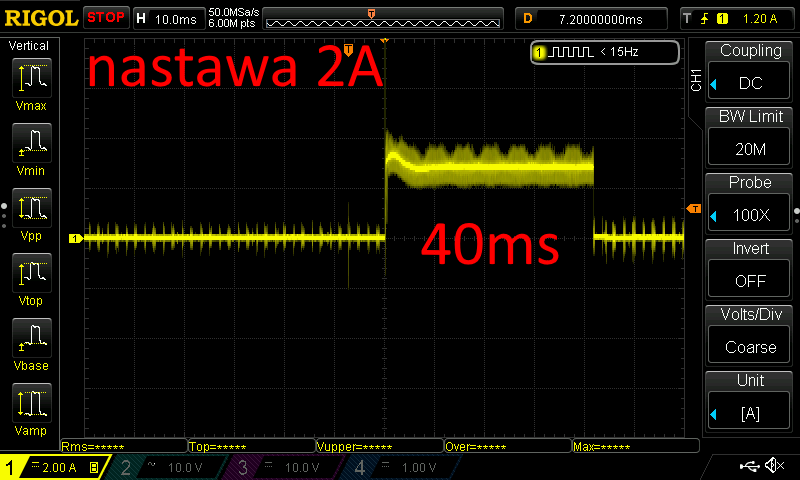

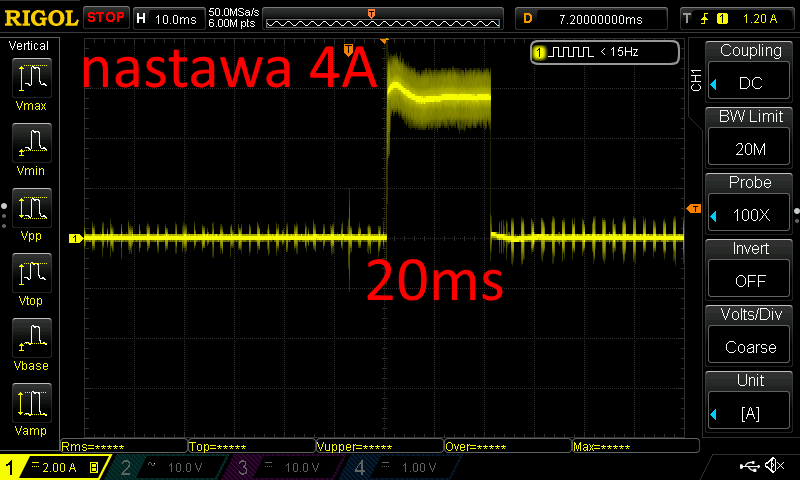

Poniżej widoczne jest działanie aktywnego ograniczania prądu zwarcia. Dla nastaw 2A i 4A prądy i czasy zadziałania są różne:

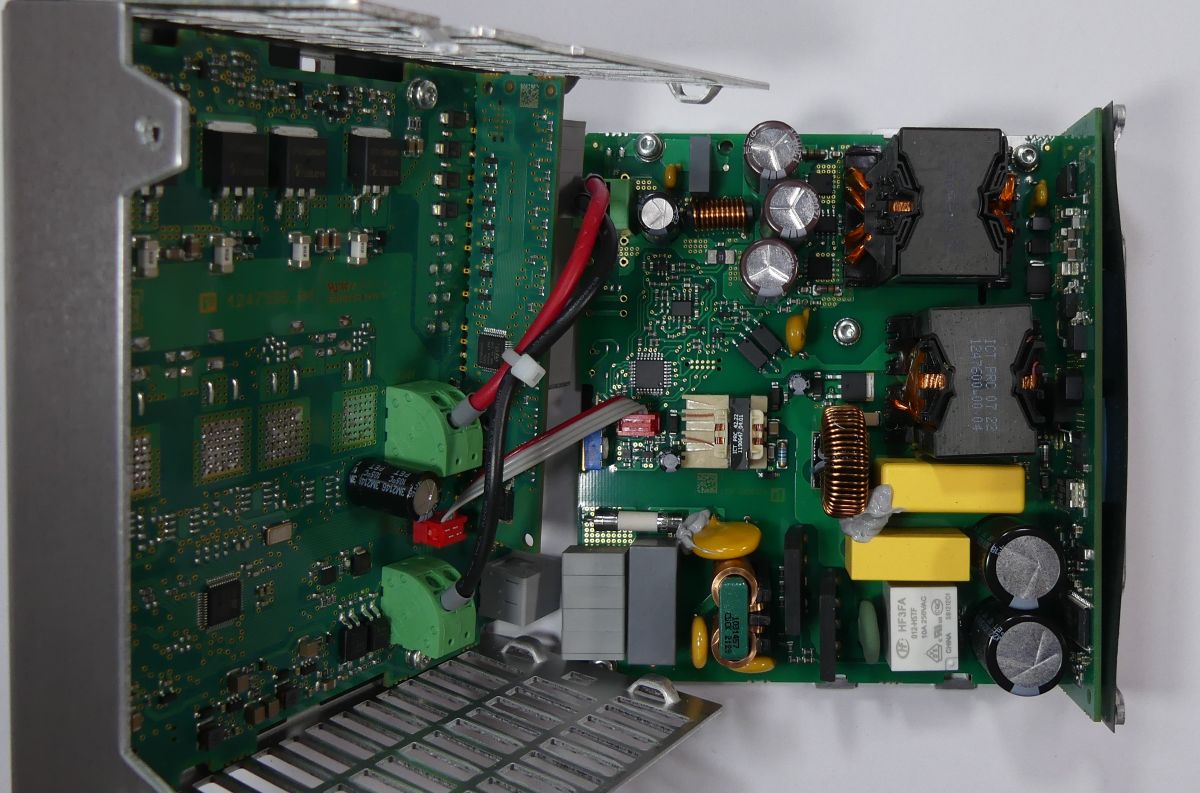

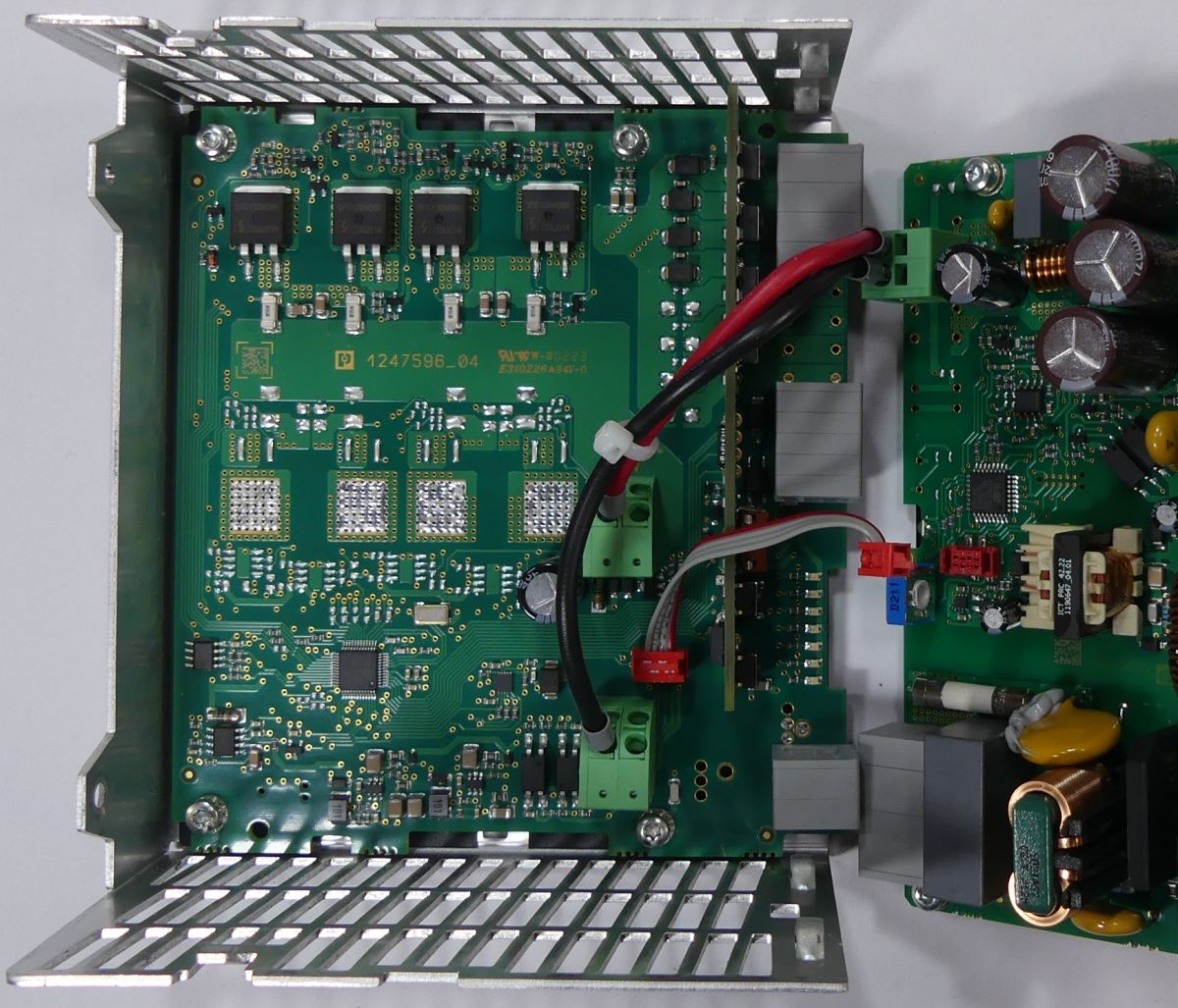

Wewnątrz zasilacza TRIO POWER znajduje się rozbudowany moduł SMPS i wyłącznika elektronicznego:

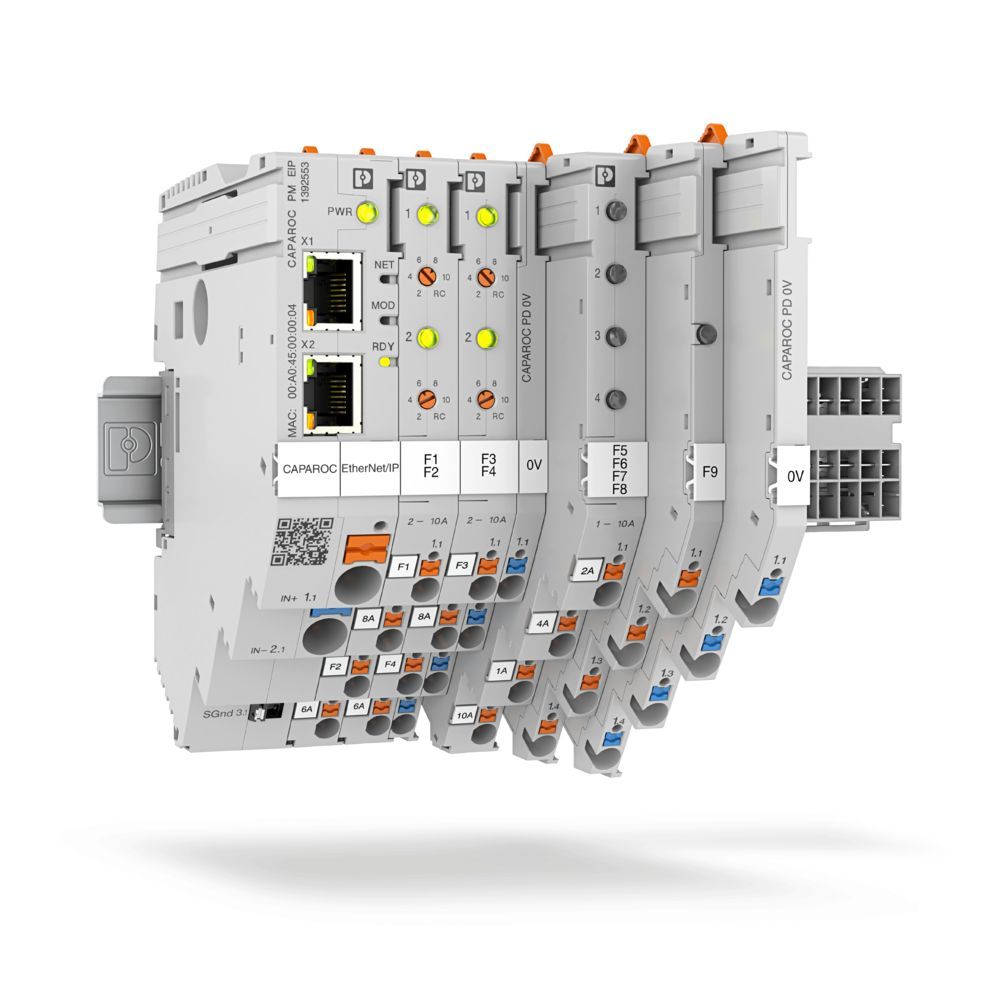

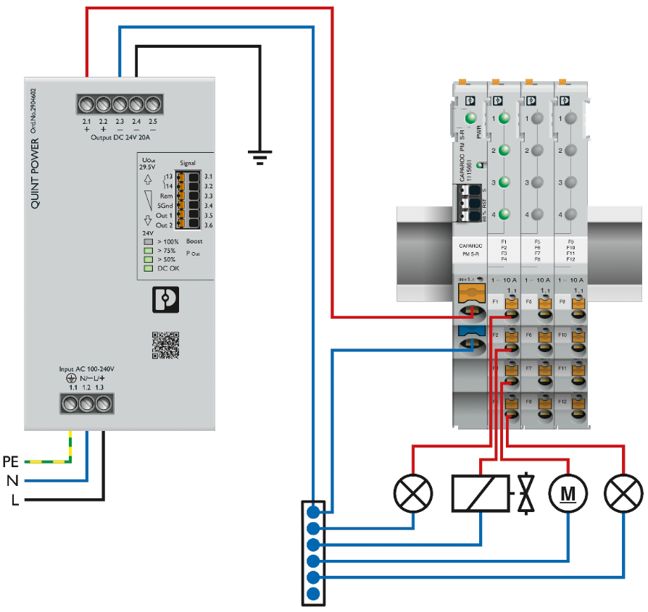

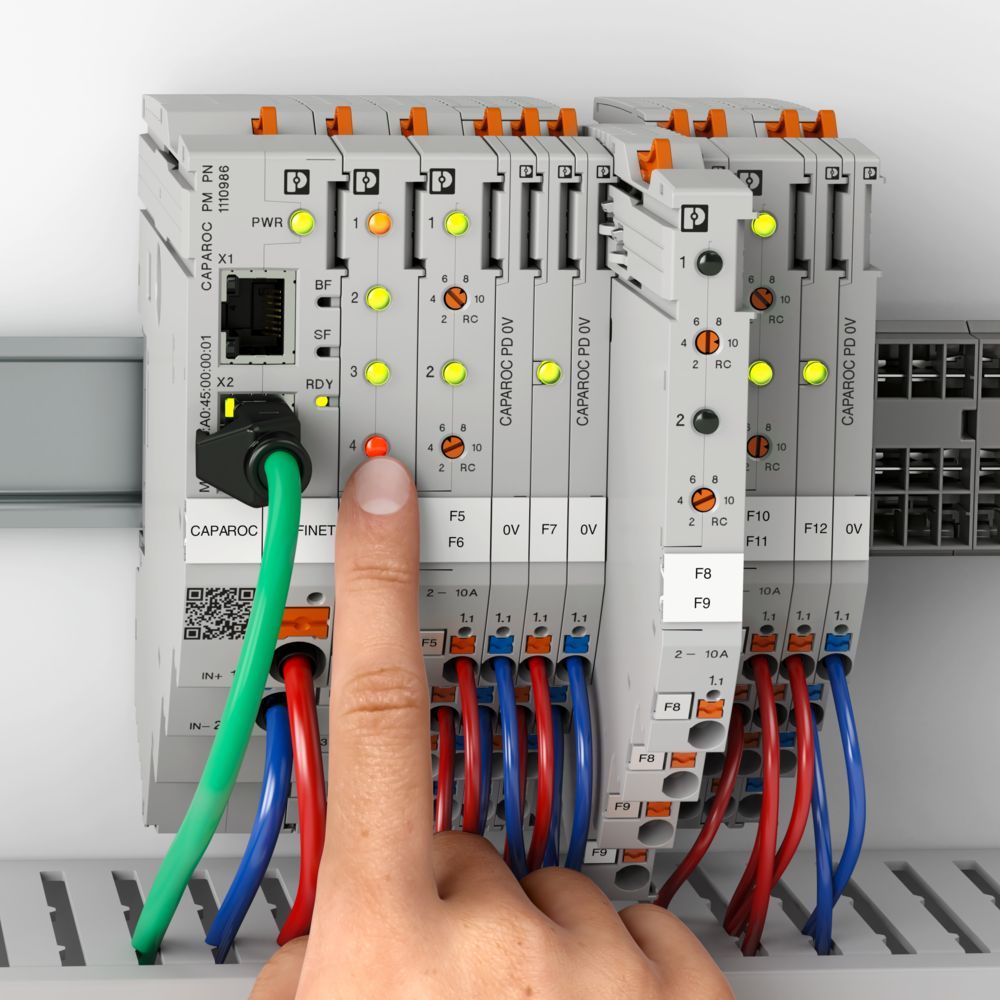

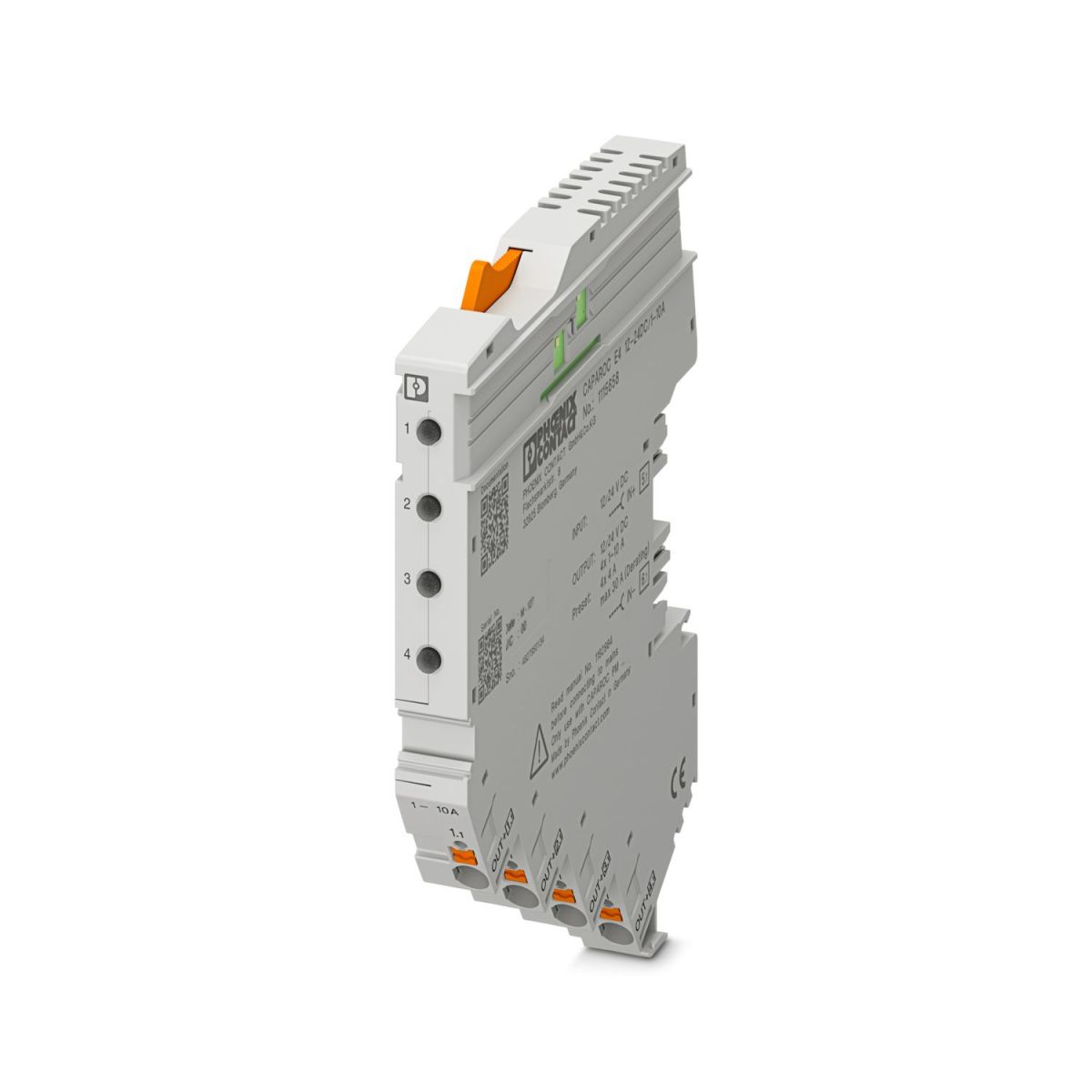

Modułowe wyłączniki CAPAROC instalujemy na szynie dostarczającej zasilanie.
Jeden moduł zasilający może obsługiwać obciążenia do 45 A (ograniczenie szyny zasilającej), jeżeli odbiory łącznie wymagają większego natężenia prądu, należy dodać kolejny zestaw z modułem zasilającym i odrębną szyną.
W przypadku gdy potrzebujemy odporności na awarię jednego modułu zasilającego możemy użyć dwóch takich samych lub różnych modułów zasilających zapewniając w ten sposób redundancję zasilania szyny.

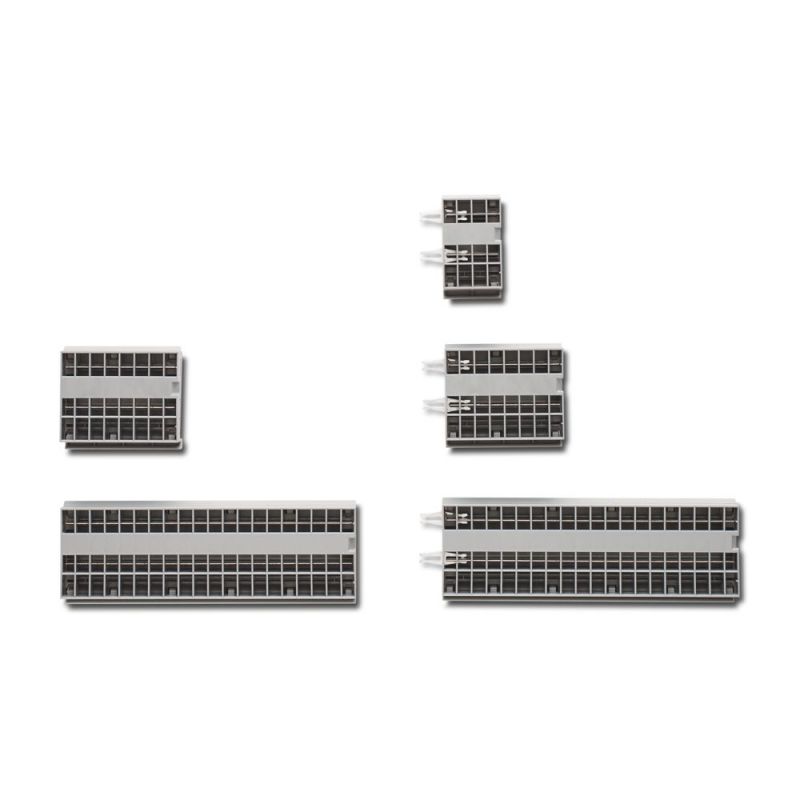

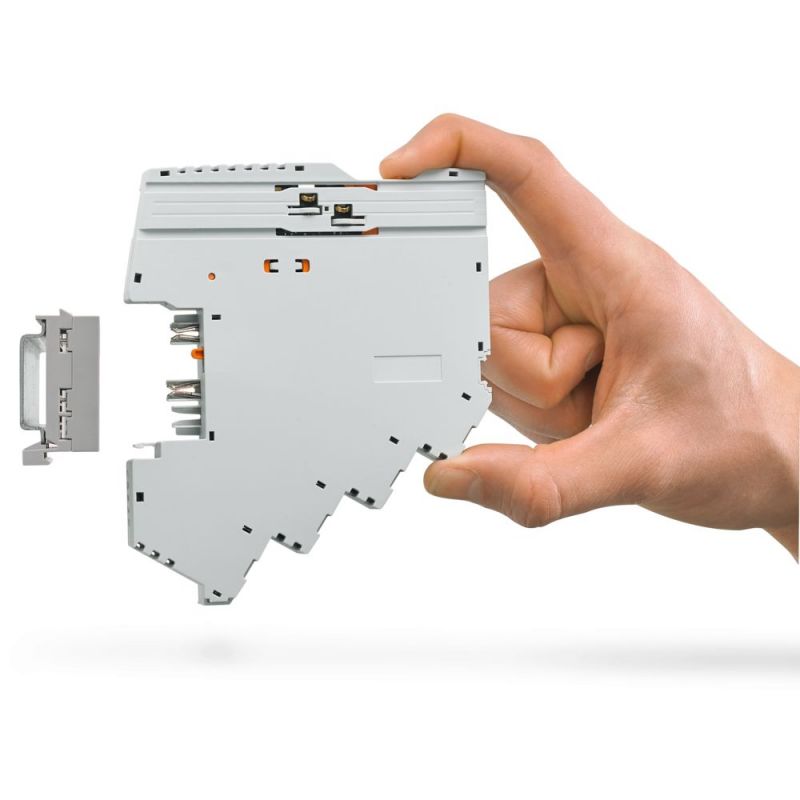

Dostępne są szyny rozszerzające o różnych długościach:

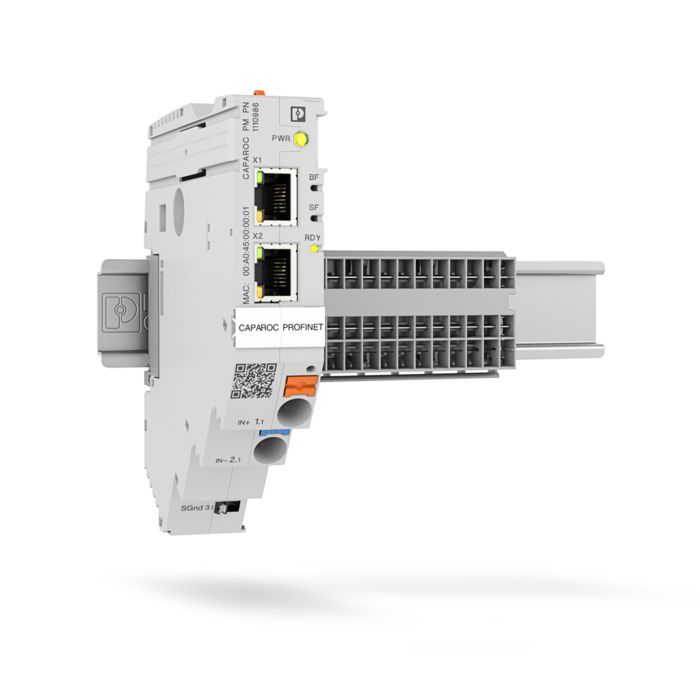

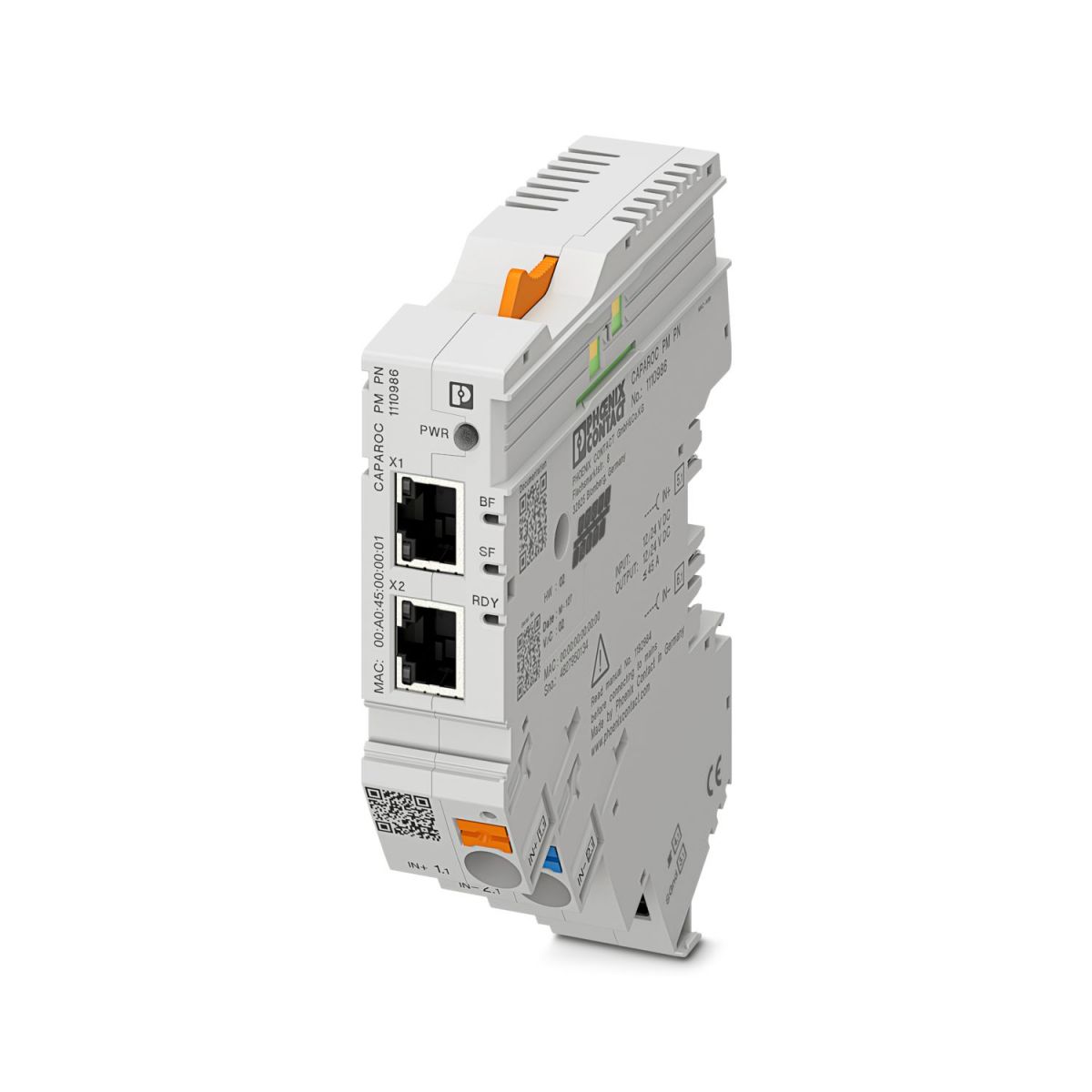

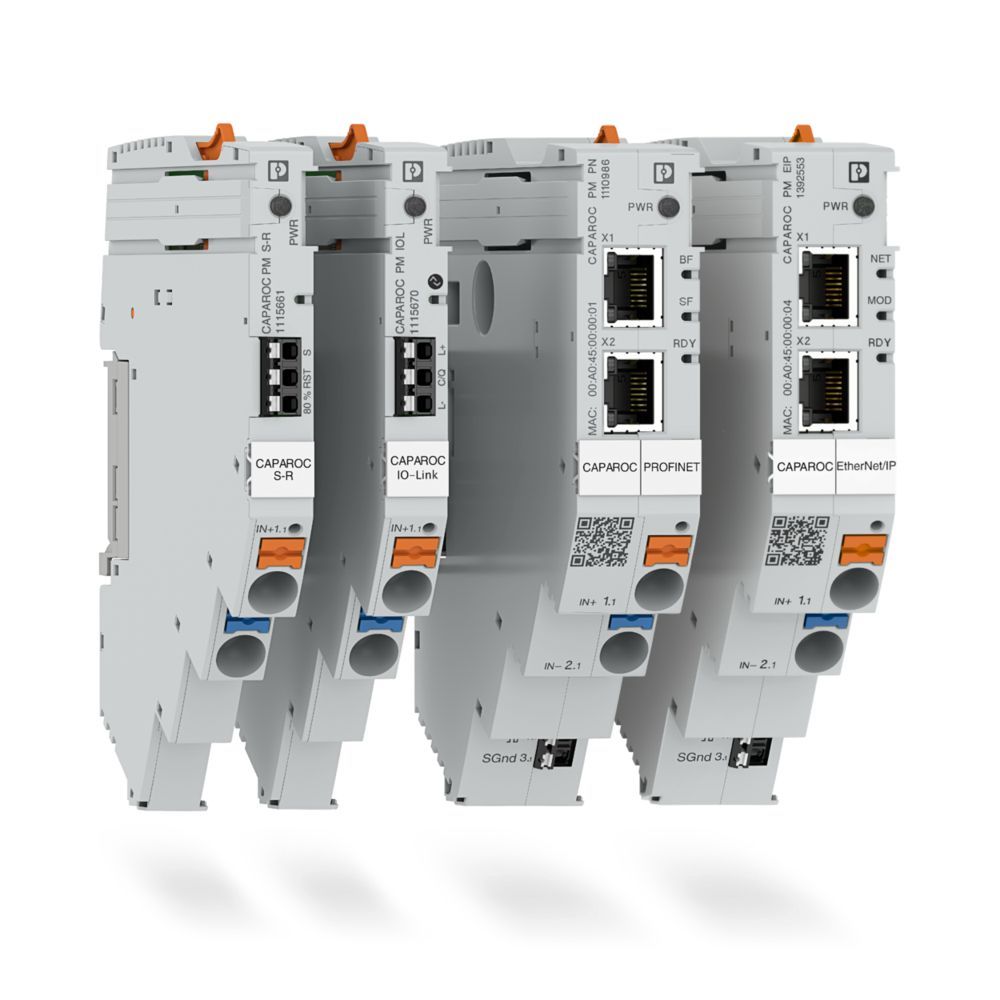

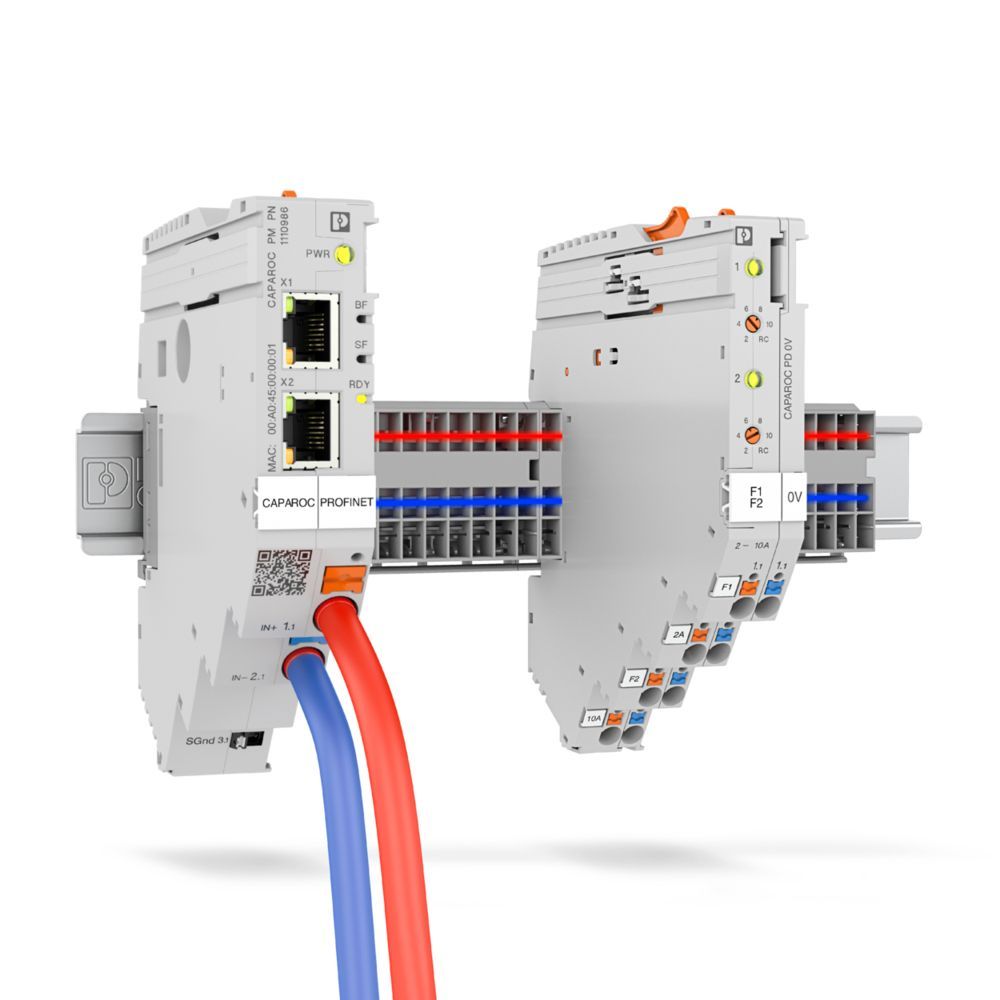

Moduł komunikacyjny i zasilający dostarcza energię na szynę oraz posiada złącza do komunikacji PROFINET.
Na bocznej ściance znajdują się styki do komunikacji z modułami wyłączników.
Każdy moduł wyłącznika przekazuje komunikację do kolejnego wyłącznika na szynie:
Jeżeli moduł z interfejsem PROFINET lub ETHERNET nie jest potrzebny wówczas można wybrać prostsze moduły zasilające z interfejsem IO-Link lub sygnałami SET i RESET oraz sygnalizacją osiągnięcia 80% prądu nastawy:
Wyłączniki mogą być sterowane i konfigurowane lokalnie ale także poprzez PROFINET, ETHERNET lub IO-LINK.
W łańcuchu modułów wysunięcie jednego nie powoduje przerwy w dostarczaniu energii z szyny zasilającej, chwilowo tracimy komunikację z modułem jednak odbiory są nadal zasilane i zabezpieczone.

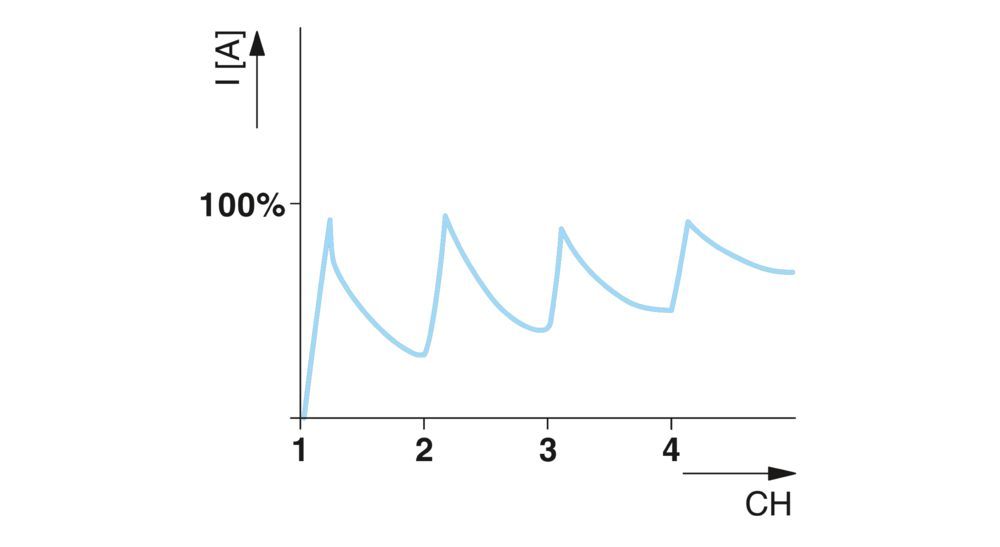

System CAPAROC sekwencyjnie uruchamia kanały wyjściowe ze standardowym opóźnieniem 50 ms między poszczególnymi kanałami (czas może zostać dostosowany do indywidualnych wymagań poprzez interfejs komunikacyjny). Sekwencyjne załączanie obwodów ogranicza problemy z dużym prądem rozruchu odbiorników.

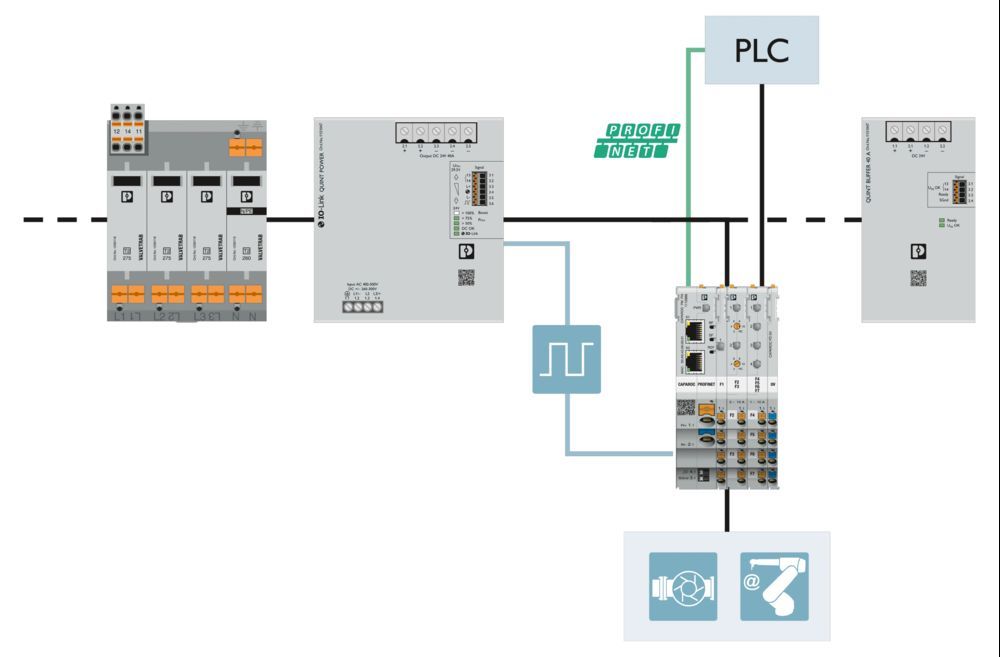

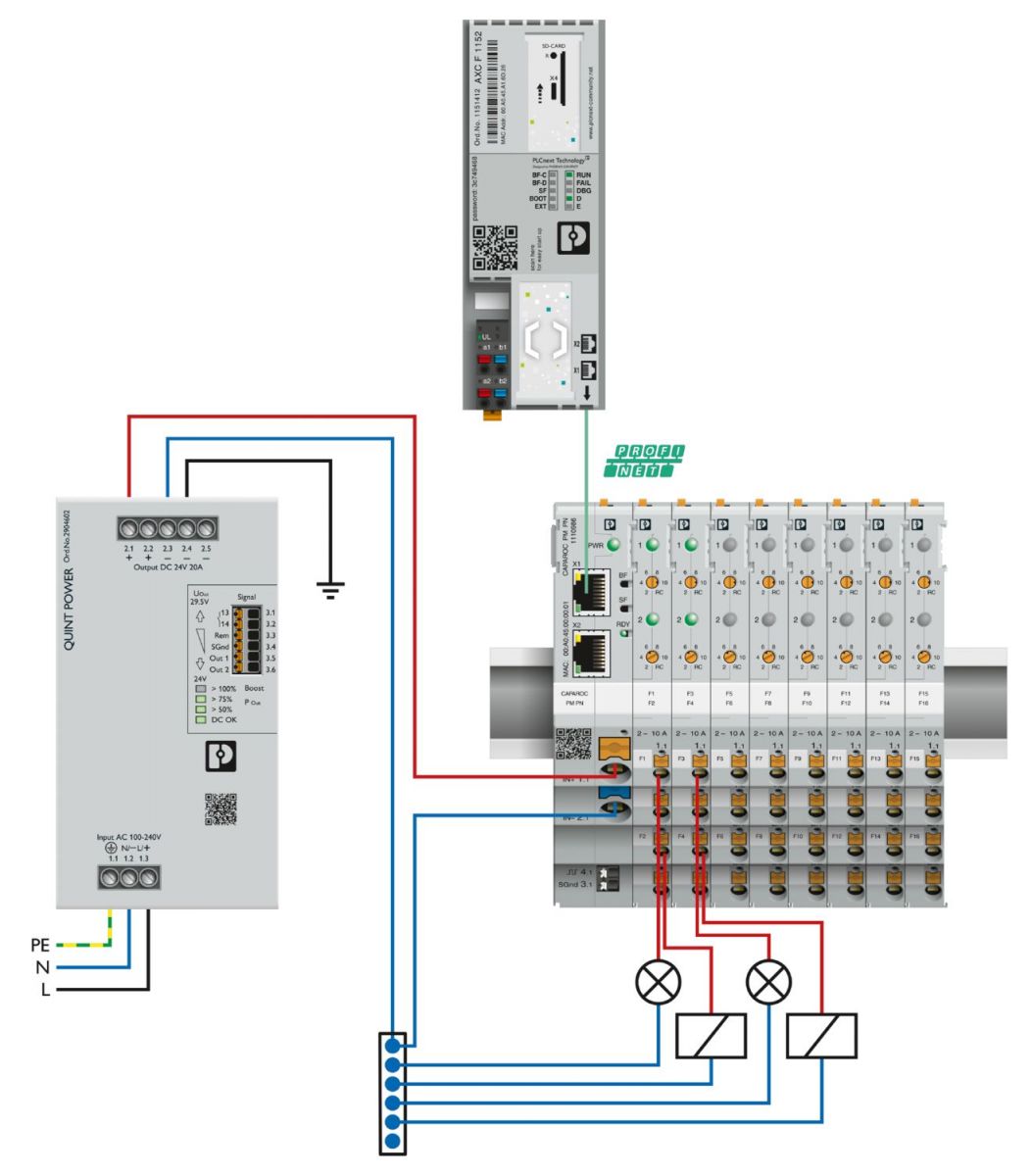

PROFINET pozwala na skomunikowanie większej liczby różnych urządzeń. Przykład rozwiązania z UPS DC gdzie z PLC komunikuje się więcej urządzeń.
Sterownik PLC zapewnia dostęp do informacji o pracy urządzeń poprzez przeglądarkę internetową. Praca na zasilaniu sieciowym, widoczne informacje o nastawach, napięciach, przepływie prądu, temperaturze.

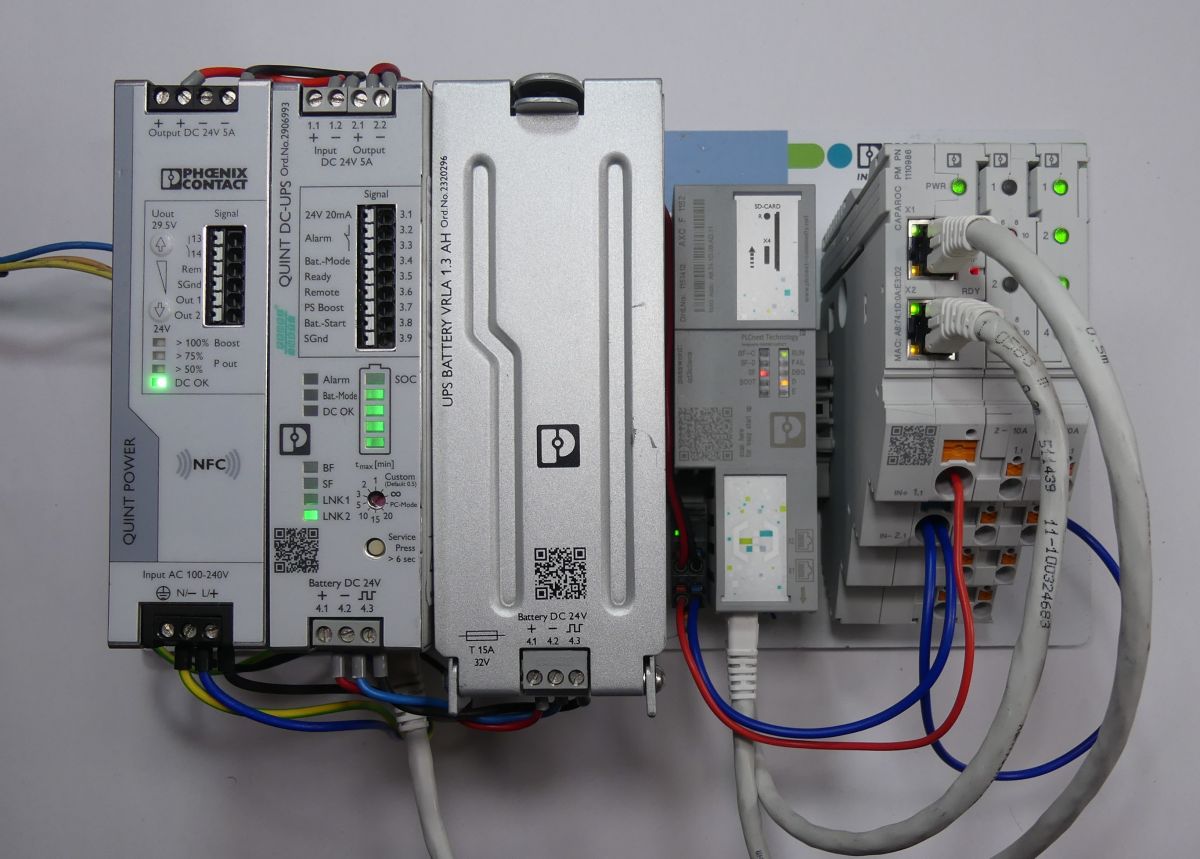

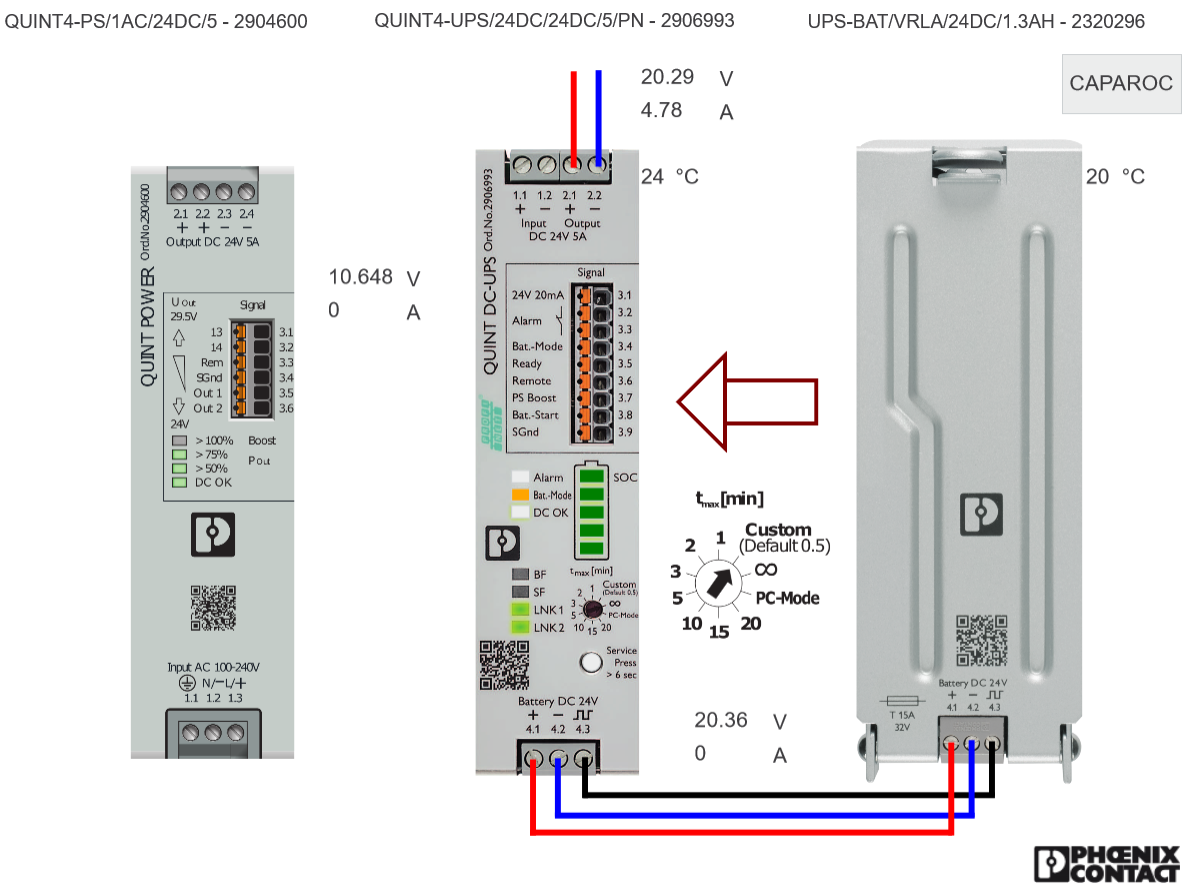

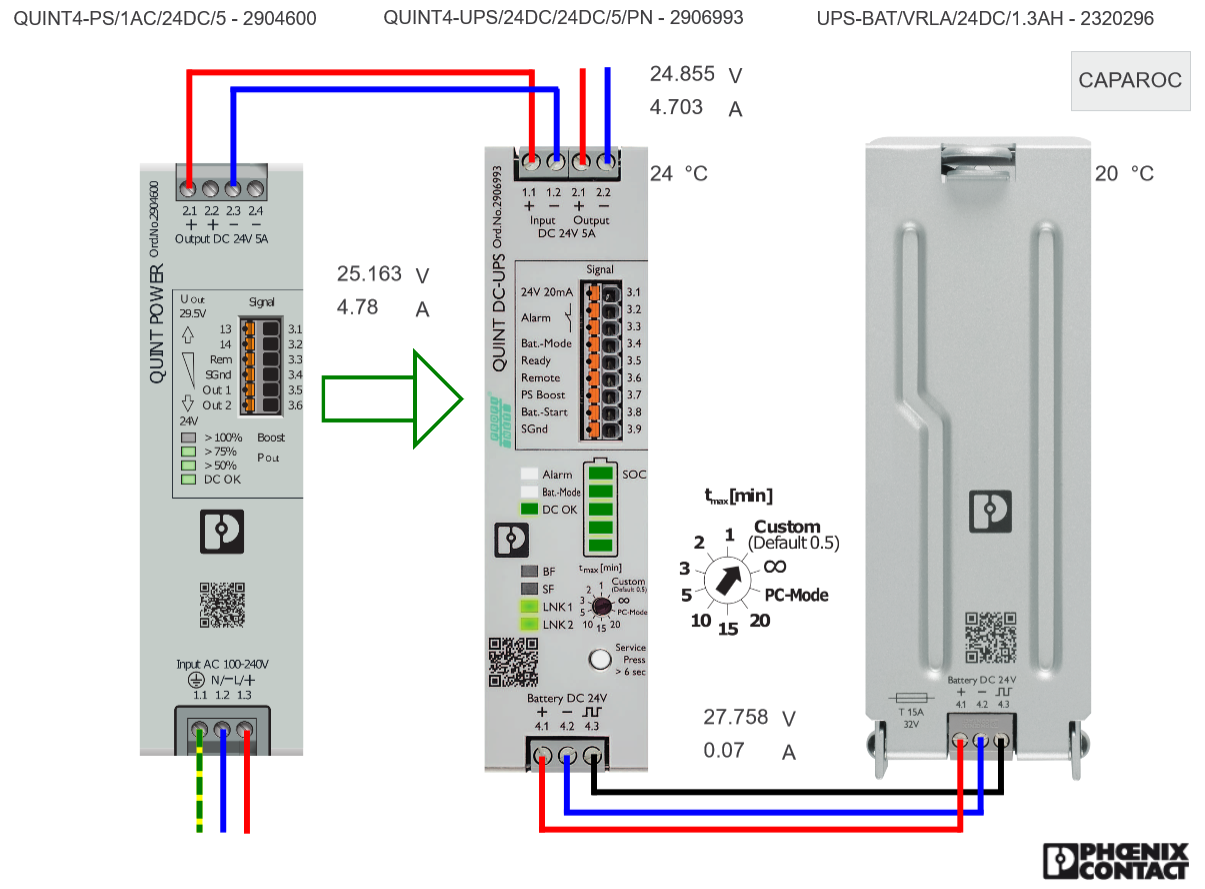

Przełączenie na zasilanie akumulatorowe.

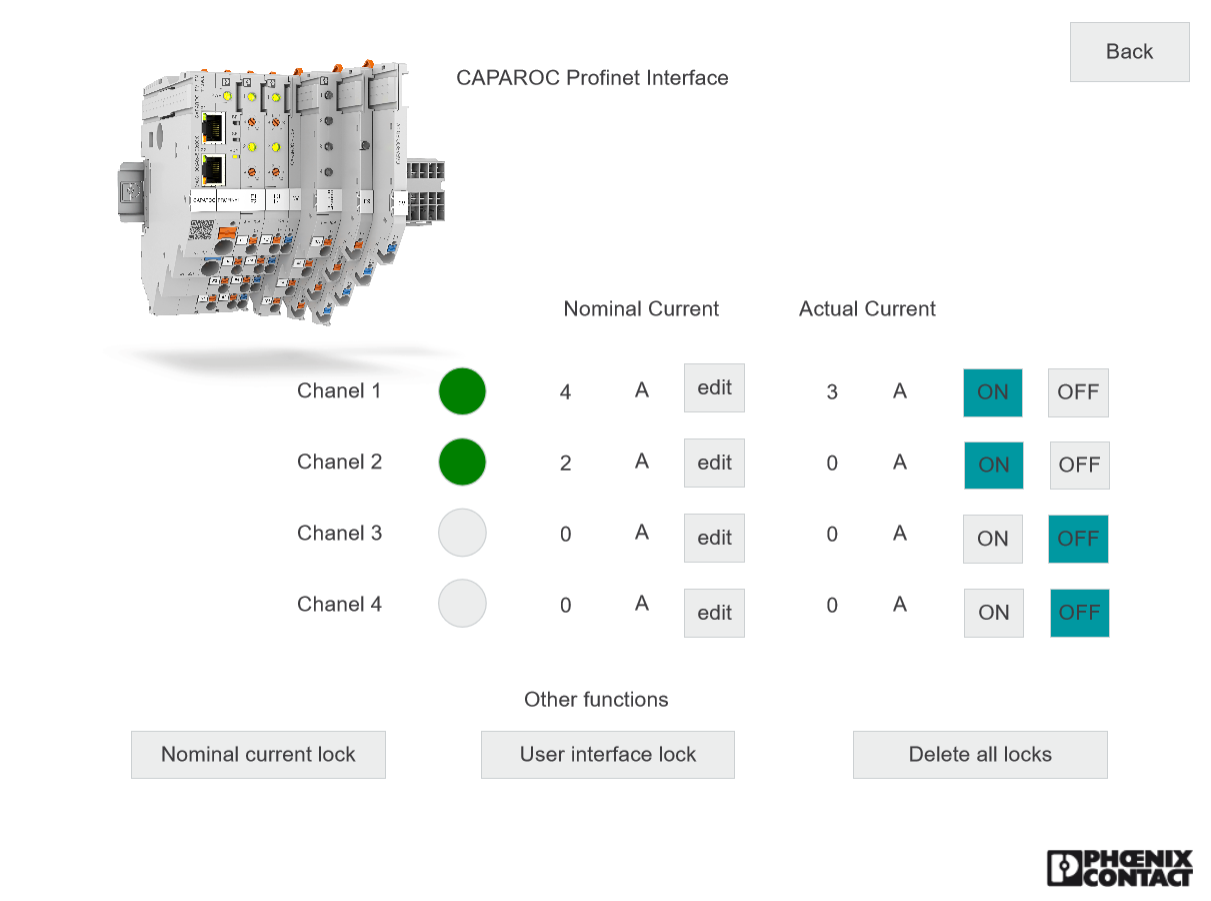

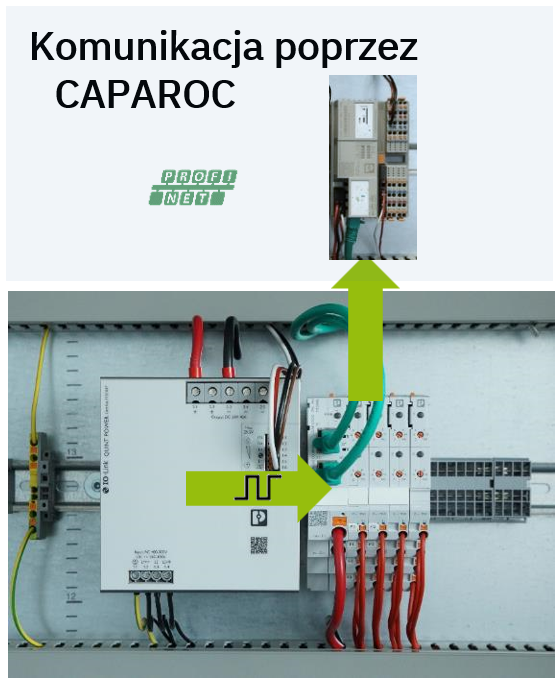

Dzięki modułowi komunikacyjnemu poprzez PROFINET mamy możliwość zdalnego monitorowania, sterowania kanałami i nastawami modułów wyłączników CAPAROC:
System CAPAROC może stanowić wyposażoną w komunikację część zestawu zasilania. Poprzez osobne złącze komunikacyjne CAPAROC może zbierać informacje np. z zasilacza serii QUINT4, przez co mamy pełniejszą kontrolę (np. dodatkowa informacja o aktualnym obciążeniu zasilacza, czasie pracy czy temperaturze).

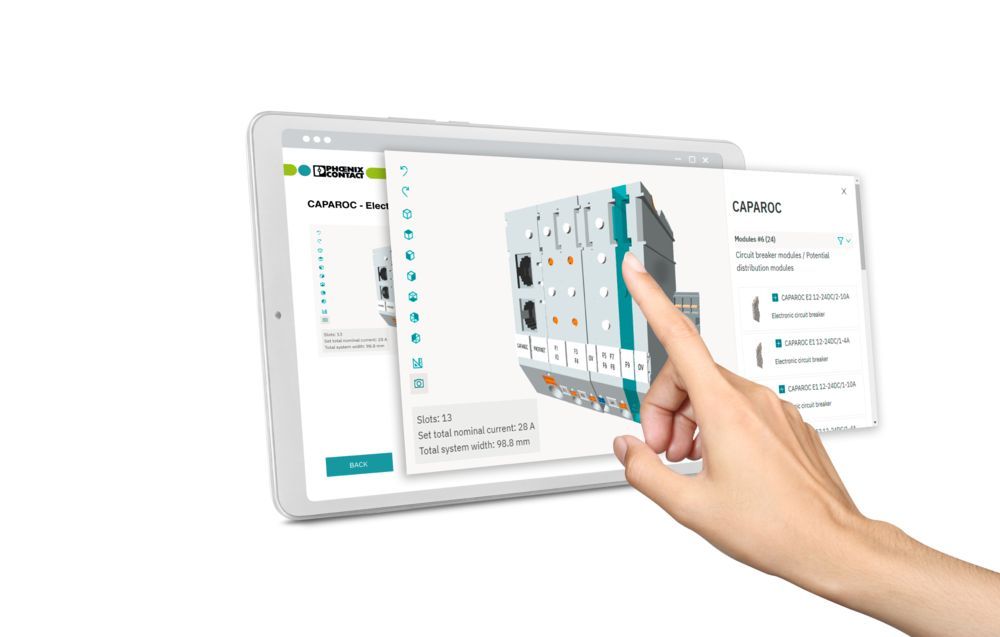

Dobór odpowiednich modułów systemu CAPAROC ułatwia konfigurator online:
CAPAROC – konfigurator systemu wyłączników elektronicznych.
Czy używacie elektroniczne wyłączniki zabezpieczające?
Jakie zastosowania widzicie dla wyłączników CAPAROC, CBM, PTCB?
[WSPÓŁPRACA REKLAMOWA Z MARKĄ PHOENIX CONTACT]
W materiale sprawdzimy jak działają trzy rodzaje wyłączników elektronicznych:
-miniaturowe jednokanałwowe wyłączniki PTCB
-wielokanałowe z możliwością komunikacji po IO-Link wyłączniki CBM
-modułowe wyłączniki z komunikacją po PROFINET CAPAROC
Elektroniczne wyłączniki zabezpieczające pozawalają na selektywne wyłączenie zasilania obwodu gdzie wystąpiła awaria, ostrzeganie o zwiększonym poborze prądu oraz zdalne monitorowanie stanu wyłączników, sterowanie kanałami i zmianę nastaw dla poszczególnych kanałów.
Poniżej materiał filmowy prezentujący działanie elektronicznych wyłączników PTCB, CBM i CAPAROC.
Zajrzymy także do wnętrza urządzeń.
Wyłączniki PTCB posiadają bardzo małe wymiary (6,2mm szerokości), możliwe jest łączenie wyłączników mostkami w większe wielokanałowe bloki do selektywnej ochrony wielu obwodów.
Pojedynczy przycisk i LED pozwalają na konfigurację prądu, włączanie/wyłączanie wyjścia, resetowanie po przeciążeniu/zwarciu. W wersji NC wyłącznik PTCB sygnalizuje zadziałanie zabezpieczenia stykami przekaźnika (styki zwarte gdy prąd podawany jest na odbiory). W wersji SI-R możliwe jest zdalne zresetowanie zabezpieczenia sygnałem RST oraz monitorowanie pracy na wyjściu napięciowym SI (napięcie bliskie 0V gdy prąd podawany jest na odbiory).
Prądem wyjściowym steruje tranzystor MOSFET, wewnątrz urządzenia poza mikrokontrolerem i elektroniką wykonawczą znajdziemy także tradycyjny bezpiecznik, który zadziała w przypadku wystąpienia nieoczekiwanej awarii. Jest to bardzo dobre rozwiązanie, łańcuch zabezpieczeń nie dopuści do braku ochrony przed nadmiernym przepływem prądu.

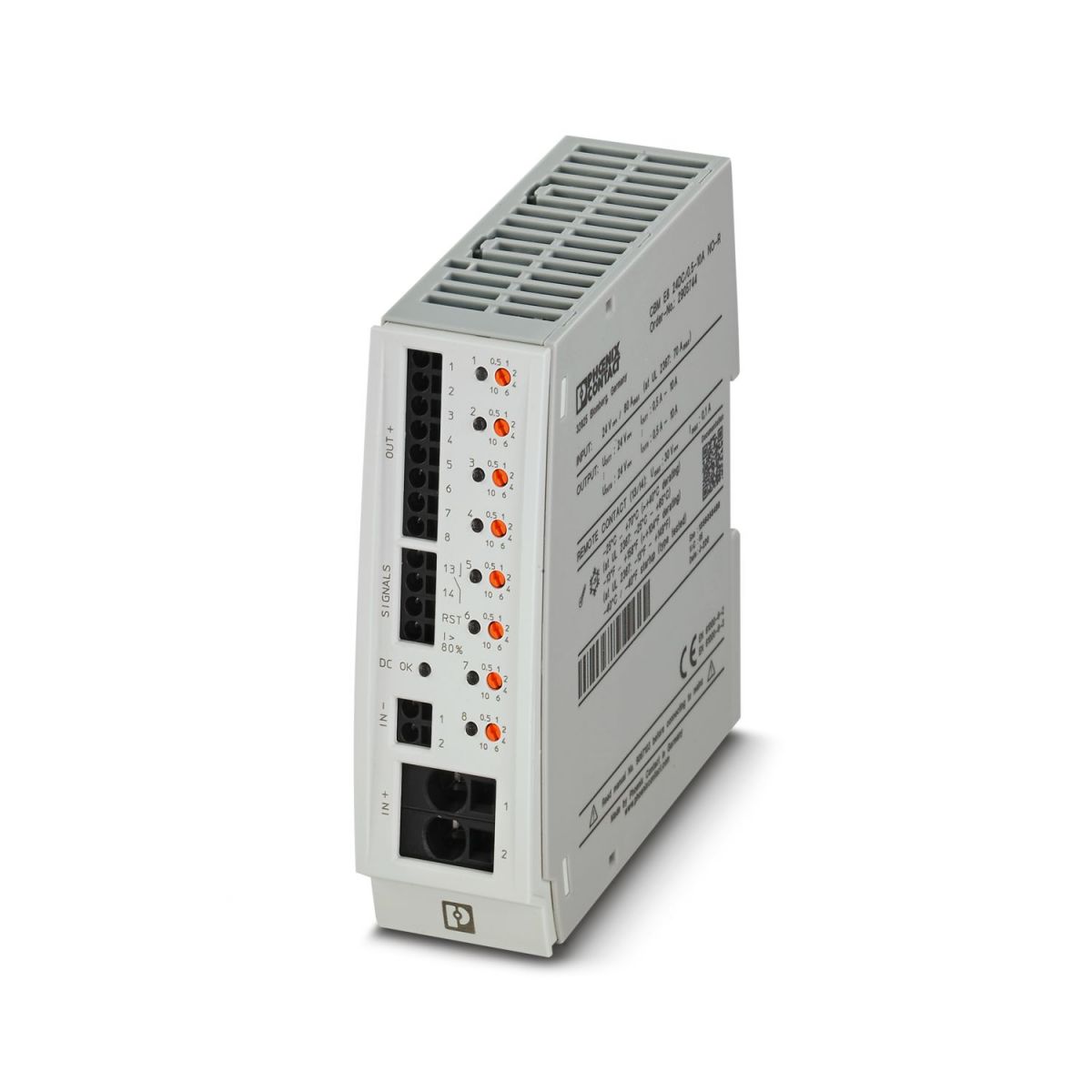

Wyłączniki CBM są zabezpieczeniami wielokanałowymi z możliwością komunikacji po IO-LINK oraz posiadające złącza zdalnego resetu i sygnalizacji przekroczenia 80% wartości ustawionego prądu.
Do nastaw możemy wykorzystać pokrętła, które jednocześnie pozwalają na szybkie sprawdzenie nastaw prądu na kanale:
W wersji kompaktowej nastawy wprowadzamy i sprawdzamy poprzez podświetlane przyciski, ilość mignięć LED informuje o aktualnych nastawach:
W serii CBM znajdziemy wyłączniki wyposażone w IO-Link:

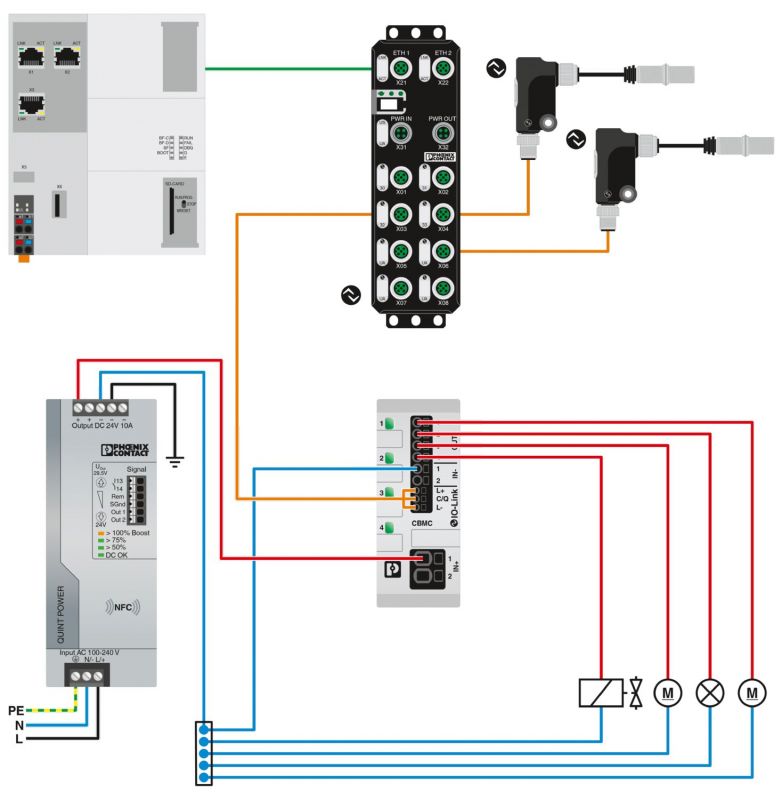

Połączenie wielu wyłączników poprzez IO-Link pozwala na scentralizowane monitorowanie:

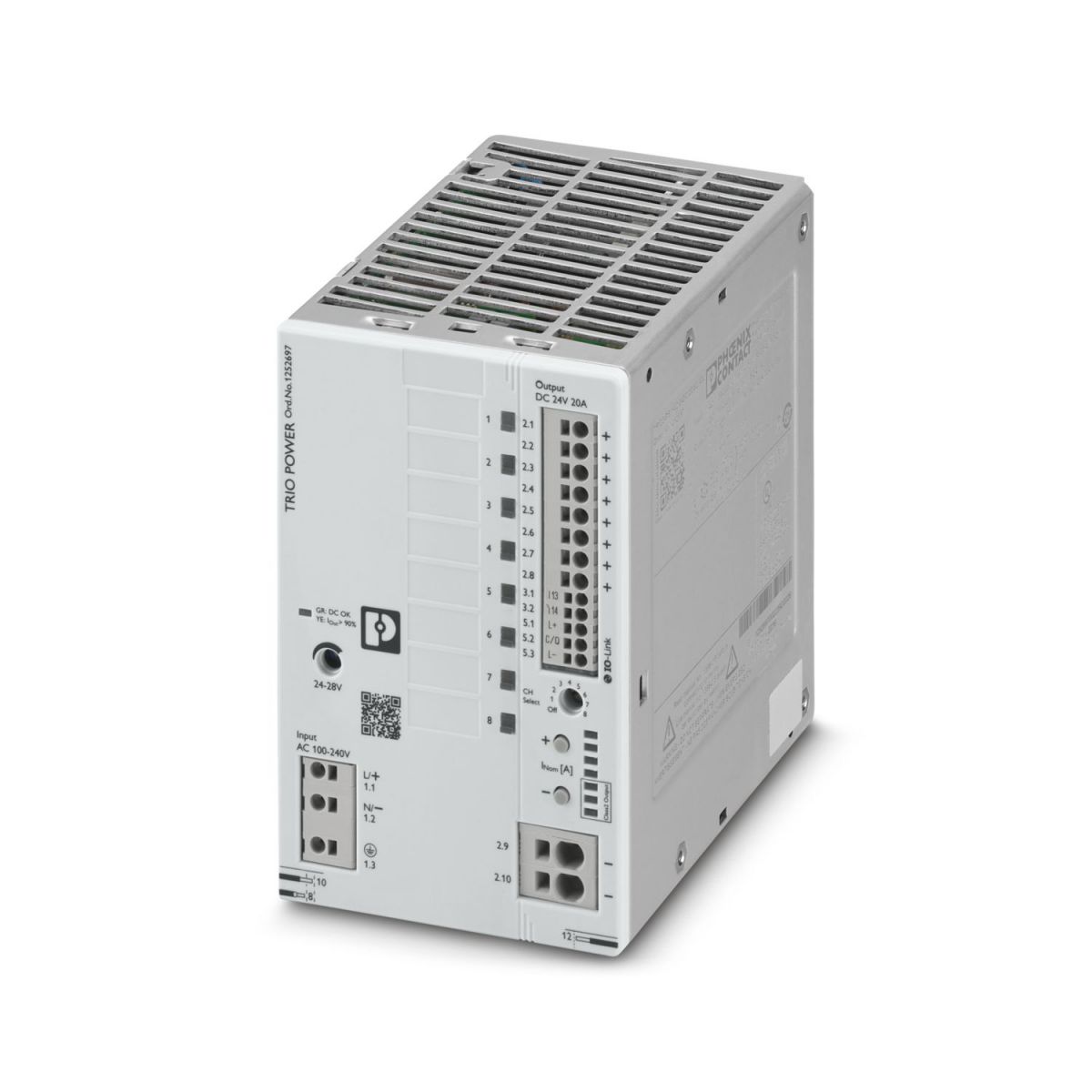

Ciekawym rozwiązaniem jest zasilacz TRIO POWER z wbudowanym wielokanałowym wyłącznikiem zabezpieczającym i komunikacją IO-link:
Wewnątrz wyłączników CBM widoczne są tranzystory sterujące kanałami, bezpieczniki poprzedzające tranzystory, rezystory pozwalające na pomiar prądu i mikrokontroler sterujący wyłącznikiem:
Wnętrze kompaktowych wyłączników CBMC:
Selektywność wyłączników robi wrażenie, zwarcie na kanale CBM z prądem ustawionym na 4A nie wpływało na pracę zasilacza TRIO POWER 5A. Ustawienie na CBM prądu 10A spowodowało przy zwarciu zadziałanie zabezpieczenia w zasilaczu 5A co oznacza, że wyłącznik aktywnie kontroluje natężenie prądu płynącego w obwodzie.
Poniżej widoczne jest działanie aktywnego ograniczania prądu zwarcia. Dla nastaw 2A i 4A prądy i czasy zadziałania są różne:
Wewnątrz zasilacza TRIO POWER znajduje się rozbudowany moduł SMPS i wyłącznika elektronicznego:
Modułowe wyłączniki CAPAROC instalujemy na szynie dostarczającej zasilanie.
Jeden moduł zasilający może obsługiwać obciążenia do 45 A (ograniczenie szyny zasilającej), jeżeli odbiory łącznie wymagają większego natężenia prądu, należy dodać kolejny zestaw z modułem zasilającym i odrębną szyną.
W przypadku gdy potrzebujemy odporności na awarię jednego modułu zasilającego możemy użyć dwóch takich samych lub różnych modułów zasilających zapewniając w ten sposób redundancję zasilania szyny.
Dostępne są szyny rozszerzające o różnych długościach:
Moduł komunikacyjny i zasilający dostarcza energię na szynę oraz posiada złącza do komunikacji PROFINET.
Na bocznej ściance znajdują się styki do komunikacji z modułami wyłączników.
Każdy moduł wyłącznika przekazuje komunikację do kolejnego wyłącznika na szynie:
Jeżeli moduł z interfejsem PROFINET lub ETHERNET nie jest potrzebny wówczas można wybrać prostsze moduły zasilające z interfejsem IO-Link lub sygnałami SET i RESET oraz sygnalizacją osiągnięcia 80% prądu nastawy:
Wyłączniki mogą być sterowane i konfigurowane lokalnie ale także poprzez PROFINET, ETHERNET lub IO-LINK.
W łańcuchu modułów wysunięcie jednego nie powoduje przerwy w dostarczaniu energii z szyny zasilającej, chwilowo tracimy komunikację z modułem jednak odbiory są nadal zasilane i zabezpieczone.

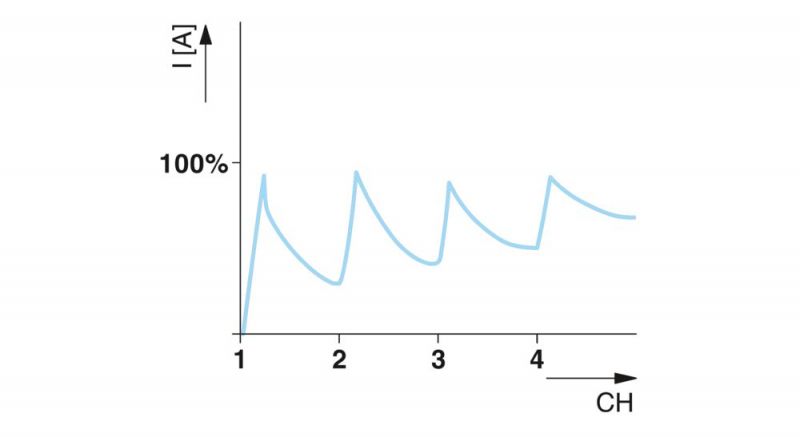

System CAPAROC sekwencyjnie uruchamia kanały wyjściowe ze standardowym opóźnieniem 50 ms między poszczególnymi kanałami (czas może zostać dostosowany do indywidualnych wymagań poprzez interfejs komunikacyjny). Sekwencyjne załączanie obwodów ogranicza problemy z dużym prądem rozruchu odbiorników.
PROFINET pozwala na skomunikowanie większej liczby różnych urządzeń. Przykład rozwiązania z UPS DC gdzie z PLC komunikuje się więcej urządzeń.
Sterownik PLC zapewnia dostęp do informacji o pracy urządzeń poprzez przeglądarkę internetową. Praca na zasilaniu sieciowym, widoczne informacje o nastawach, napięciach, przepływie prądu, temperaturze.
Przełączenie na zasilanie akumulatorowe.
Dzięki modułowi komunikacyjnemu poprzez PROFINET mamy możliwość zdalnego monitorowania, sterowania kanałami i nastawami modułów wyłączników CAPAROC:
System CAPAROC może stanowić wyposażoną w komunikację część zestawu zasilania. Poprzez osobne złącze komunikacyjne CAPAROC może zbierać informacje np. z zasilacza serii QUINT4, przez co mamy pełniejszą kontrolę (np. dodatkowa informacja o aktualnym obciążeniu zasilacza, czasie pracy czy temperaturze).
Dobór odpowiednich modułów systemu CAPAROC ułatwia konfigurator online:
CAPAROC – konfigurator systemu wyłączników elektronicznych.
Czy używacie elektroniczne wyłączniki zabezpieczające?
Jakie zastosowania widzicie dla wyłączników CAPAROC, CBM, PTCB?
[WSPÓŁPRACA REKLAMOWA Z MARKĄ PHOENIX CONTACT]
