Znaczenie oznaczeń DS i SW na PCB sterownika hulajnogi - co oznaczają?

tom20202 12 Kwi 2024 14:25 375 6
  • #1 21042731
    tom20202
    Poziom 11  

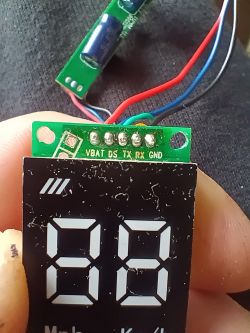

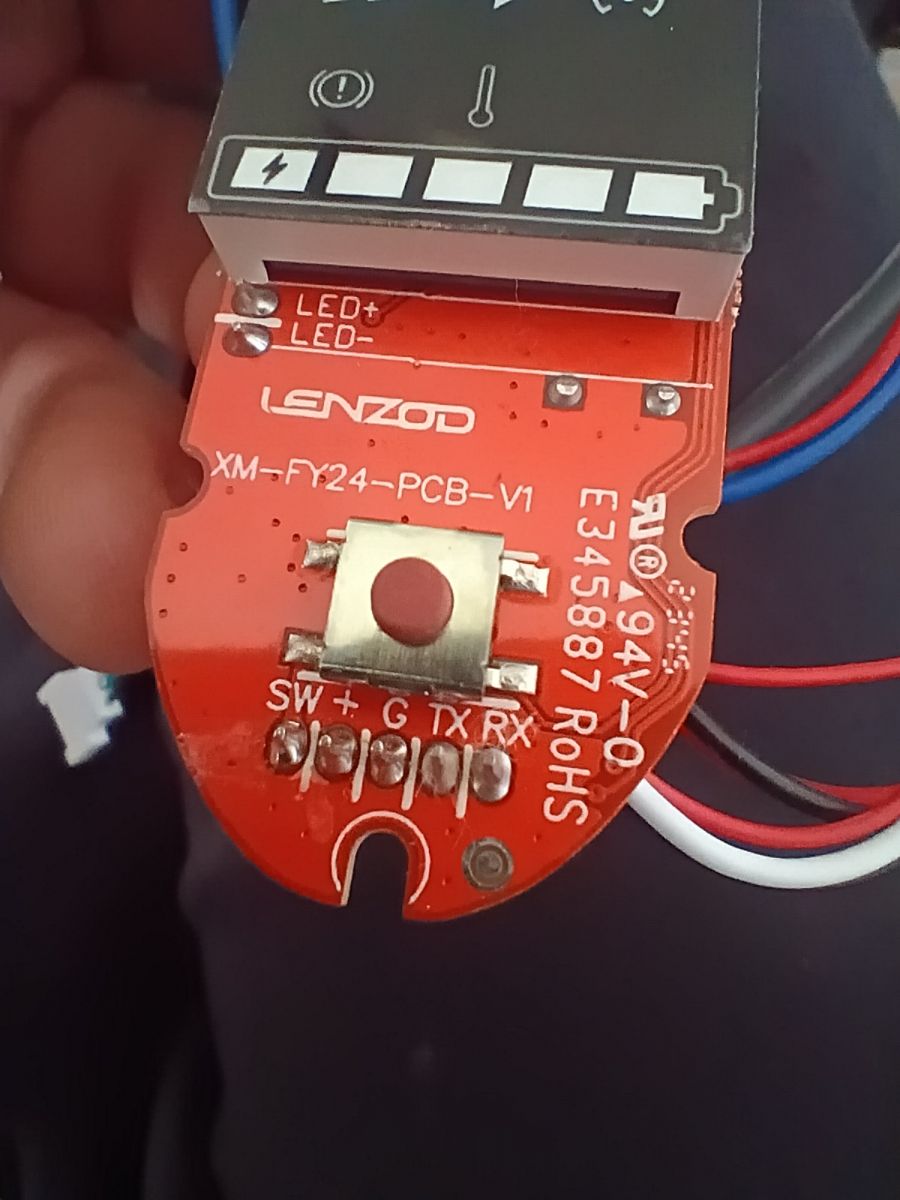

    Dzien Dobry, mam do przełożenia plytke wyswietala przy kierownicy hulajnogi, ze wzgledu na brak oryginalnej plytki zastapilem inna o zblizonych parametrach. Na oryginalnej plyce sa piny oznaczone VBat i DS TX RX GND (Vbat to +12v )Tx i Rx transmisja , gnd -masa. Co oznacz DS? natomiast na zamienniki jest Sw, + , G, Tx,Rx. Co oznacza SW? Zalaczam foto plyt glownych wyswietlacza Znaczenie oznaczeń DS i SW na PCB sterownika hulajnogi - co oznaczają? Znaczenie oznaczeń DS i SW na PCB sterownika hulajnogi - co oznaczają?
  • #2 21042746
    snow
    Poziom 31  
    SW to pewnie Switch czyli podłączone do tego przycisku.
  • #3 21049105
    VPSA132
    Poziom 20  
    Witam. Tak, SW to wyjście włącznika. Jednak mam pytanie: skąd pomysł, że dash będzie kompatybilny programowo ze sterownikiem? Skąd pomysł, że VBAT to +12V? Masz w hulajnodze baterię 12V? Raczej wątpię.
  • #4 21049886
    Carrneiro
    Poziom 11  
    VPSA132 napisał:
    ... Skąd pomysł, że VBAT to +12V? Masz w hulajnodze baterię 12V? Raczej wątpię.

    Skąd pomysł, że wyświetlacz jest zasilany bezpośrednio z baterii?
  • #5 21050424
    VPSA132
    Poziom 20  
    Sam opis "VBAT" mówi o tym, że teoretycznie podpina się tutaj baterię. Voltage Battery...
    Nie twierdzę że tak jest na 100%. Może jest to opis wprowadzający w błąd.
    Tańsze chińskie konstrukcje mają czasem absurdalne rozwiązania tylko po to aby zmniejszyć ilość komponentów. Niestety kosztem zabezpieczeń...
  • #6 21051537
    Carrneiro
    Poziom 11  
    No to miłego teoretyzowania.
    Gdybyś miał na tej PCB nadruk PHASE to byś tam podłączył 230V?
    Przepraszam za offtopic.
  • #7 21051562
    VPSA132
    Poziom 20  
    VBAT oznacza napięcie baterii. Rozwijam tylko skrót. Nie ma tam napisane ani +5V ani +12V.
    Carrneiro napisał:
    No to miłego teoretyzowania.

    Twierdzisz, że nie ma takich konstrukcji w których VBAT 36V/48V/72V leci prosto do wyświetlacza?
