Sonoff S26 w wersji Zigbee - S26R2ZB - wnętrze, test z Home Assistant

p.kaczmarek2 20 Cze 2024 13:02 750 3
  • Otwarta skrzynka z inteligentną wtyczką Sonoff S26R2ZB i instrukcją obsługi.
    Jakiś czas temu pokazywałem Sonoff S26 R2 Smart Plug (S26 w wersji WiFi) i tłumaczyłem, jak można zmienić mu wsad tak, aby uwolnić go od chmury. Trochę było z tym zabawy, trzeba było całość rozkręcić, przylutować przewody, itd... z tego powodu dziś pokażę być może nieco prostszą alternatywę - te samo gniazdo w wersji Zigbee. Produkty oparte o Zigbee bardzo łatwo paruje się z Home Assistant, nie trzeba ich nawet rozkręcać, wystarczy jedynie zigbee2mqtt oraz odpowiedni adapter (tutaj lista). Pokazywałem to też w swoim temacie o Home Assistant. Zatem pora przyjrzeć się S26R2ZB.

    S26R2ZB można kupić na ten moment już za około 40 zł co sprawia, że produkt jak najbardziej może konkurować z wersjami na WiFi, które z reguły bywają nieco tańsze od Zigbee. Po zakupie otrzymujemy charakterystyczne, pomarańczowe pudełeczko:

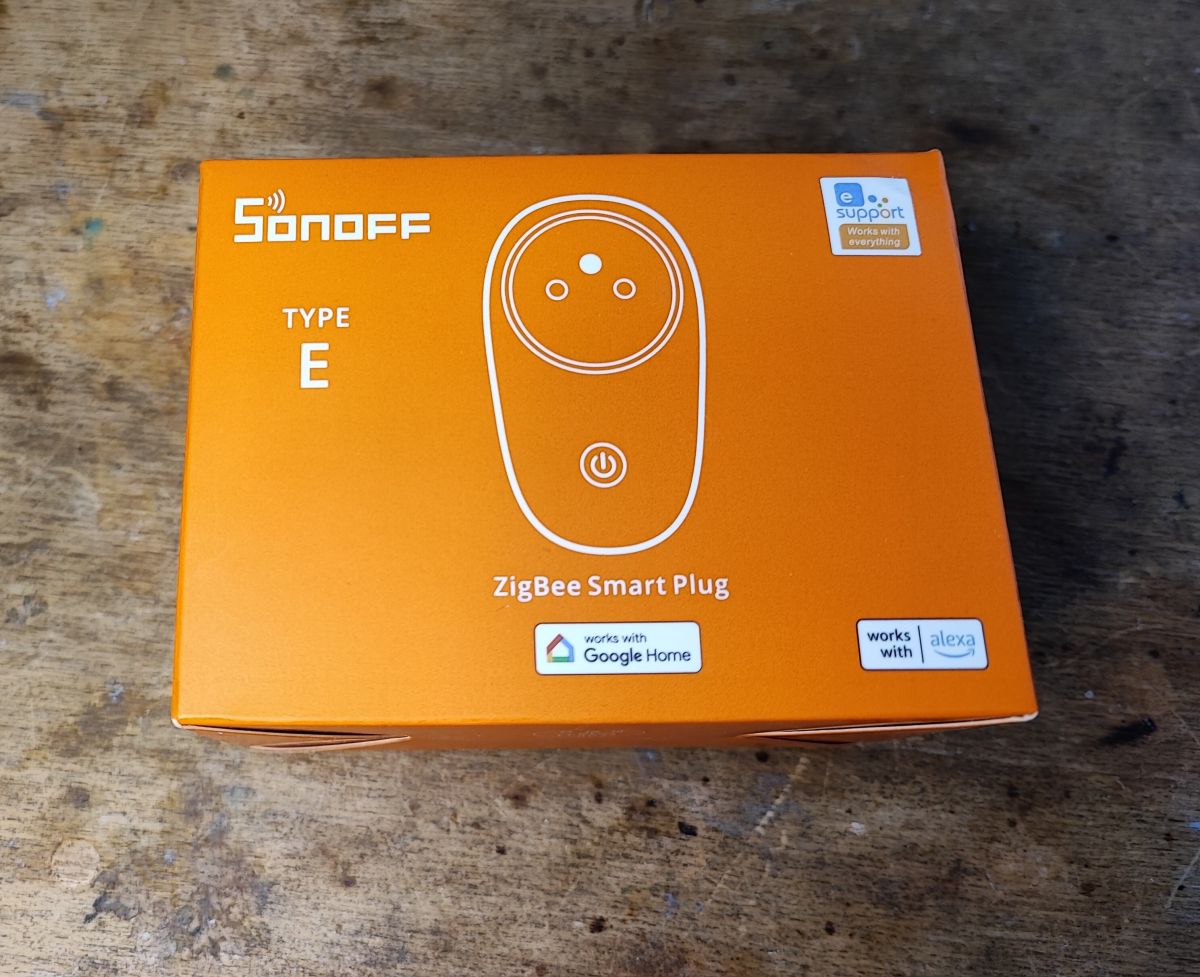

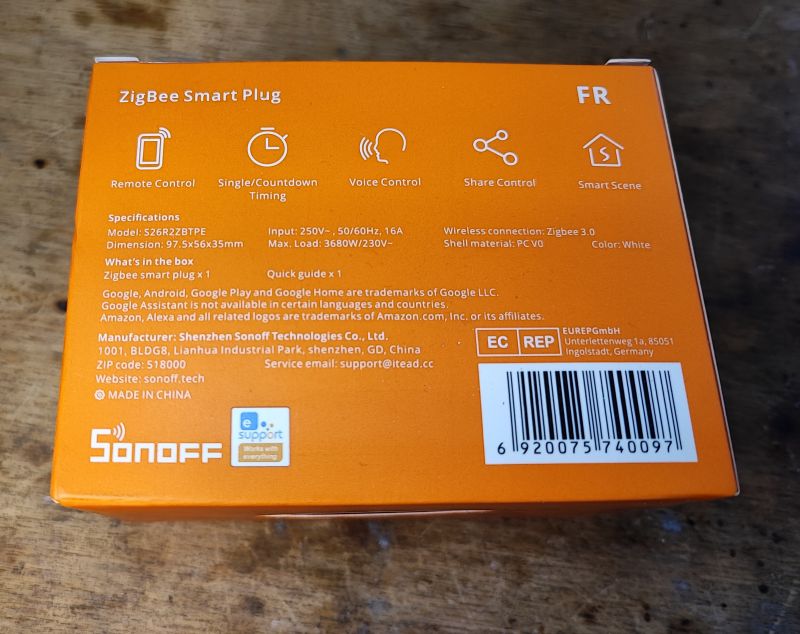

    Pomarańczowe pudełko Sonoff S26R2ZB ZigBee Smart Plug z opisem specyfikacji. Pomarańczowe opakowanie Sonoff S26R2ZB ZigBee Smart Plug.
    W środku jest (niezbyt zabezpieczona, ale zawsze) nasza nowa "inteligentna" wtyczka:

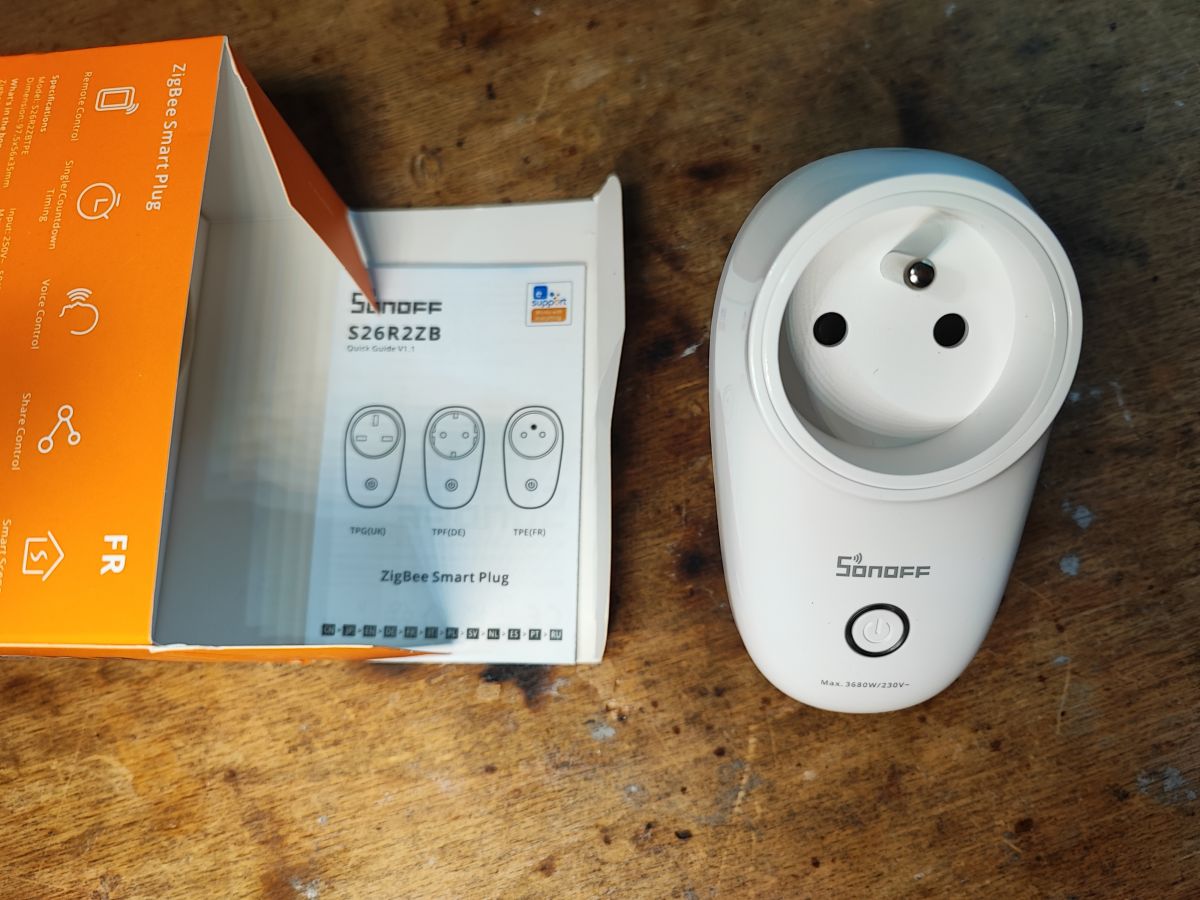

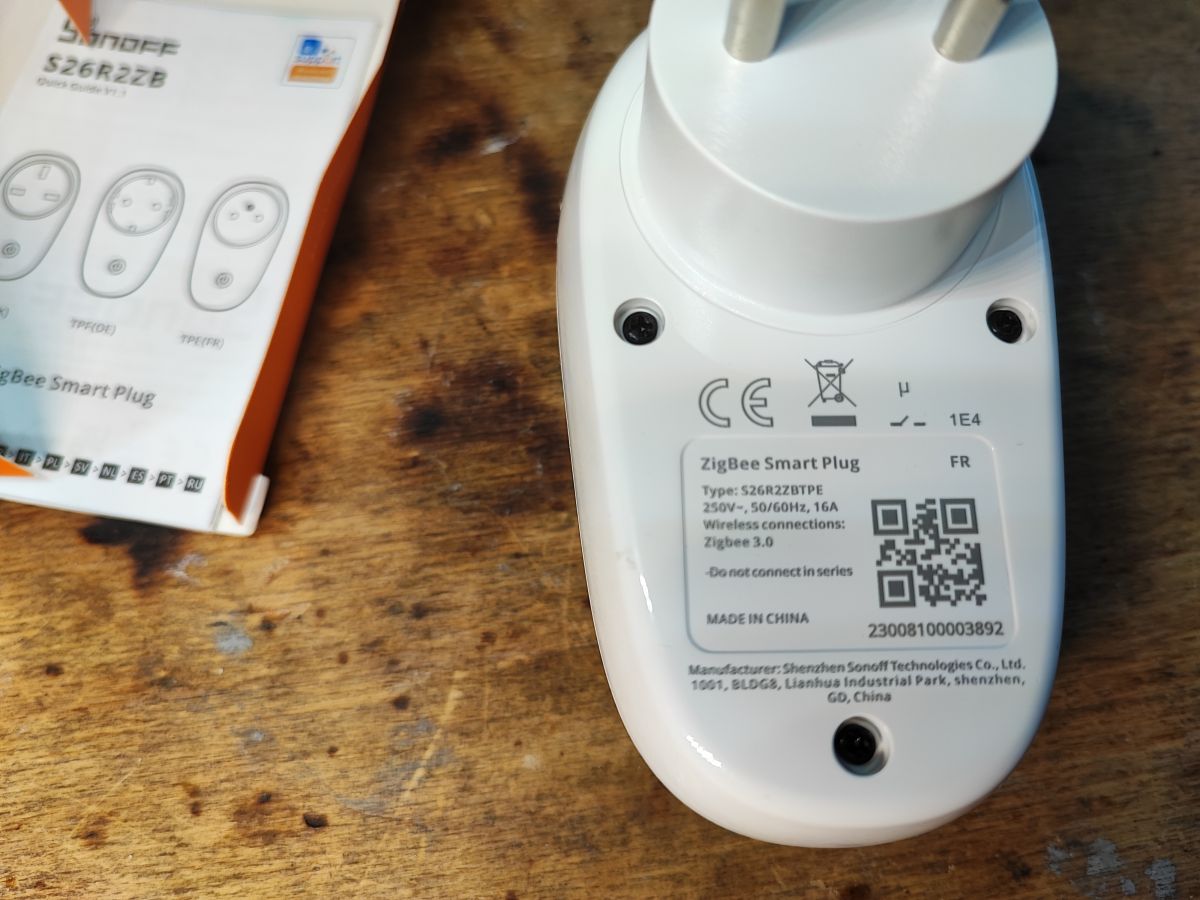

    Otwarta skrzynka z inteligentną wtyczką Sonoff S26R2ZB i instrukcją obsługi. Widok tylnej części inteligentnej wtyczki ZigBee Sonoff S26R2ZB z informacjami technicznymi.


    Parowanie z Home Assistant
    Musimy mieć już Home Assistant z zigbee2mqtt oraz odpowiedni adapter. Wtedy wszystko staje się proste.

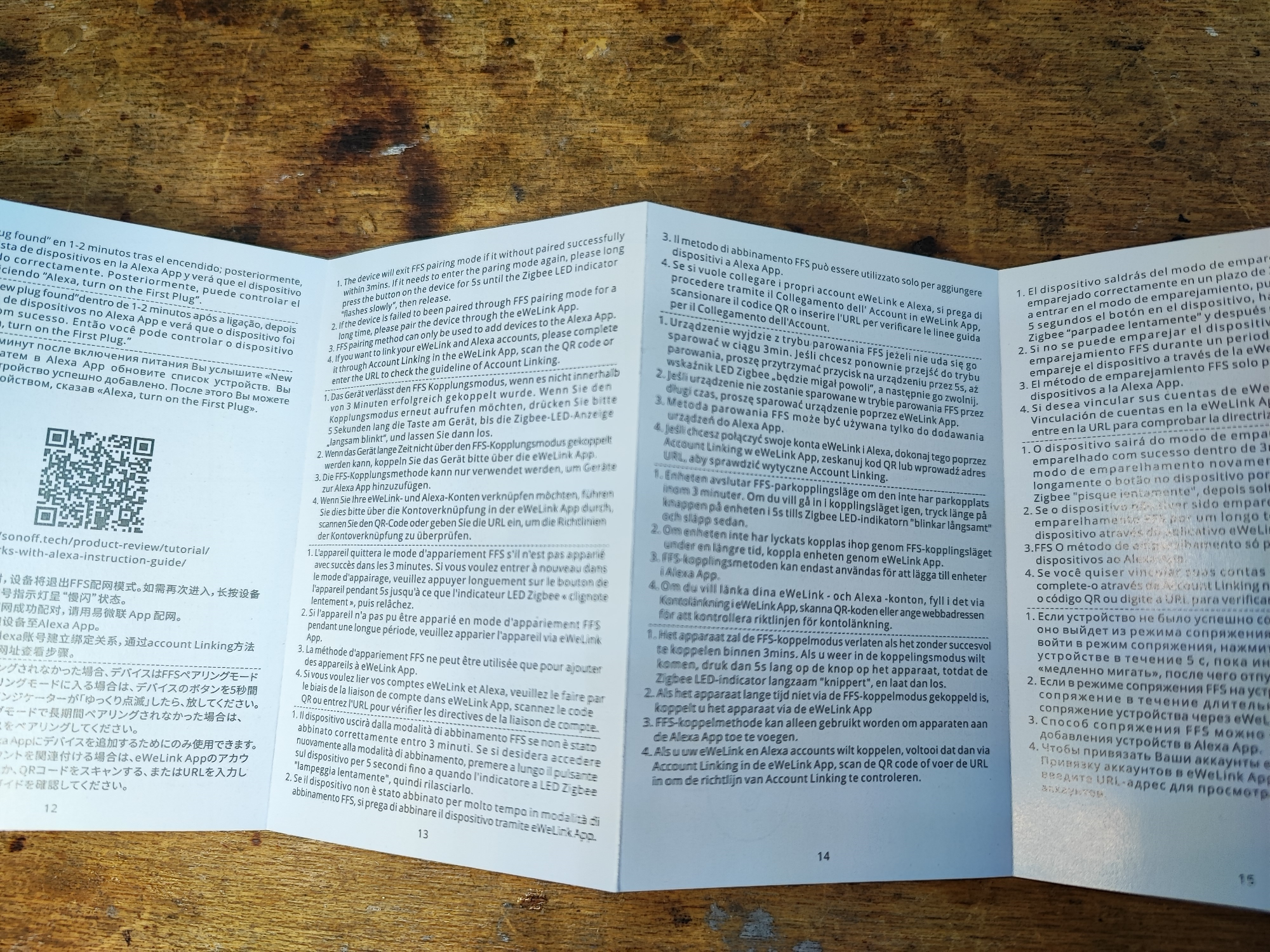

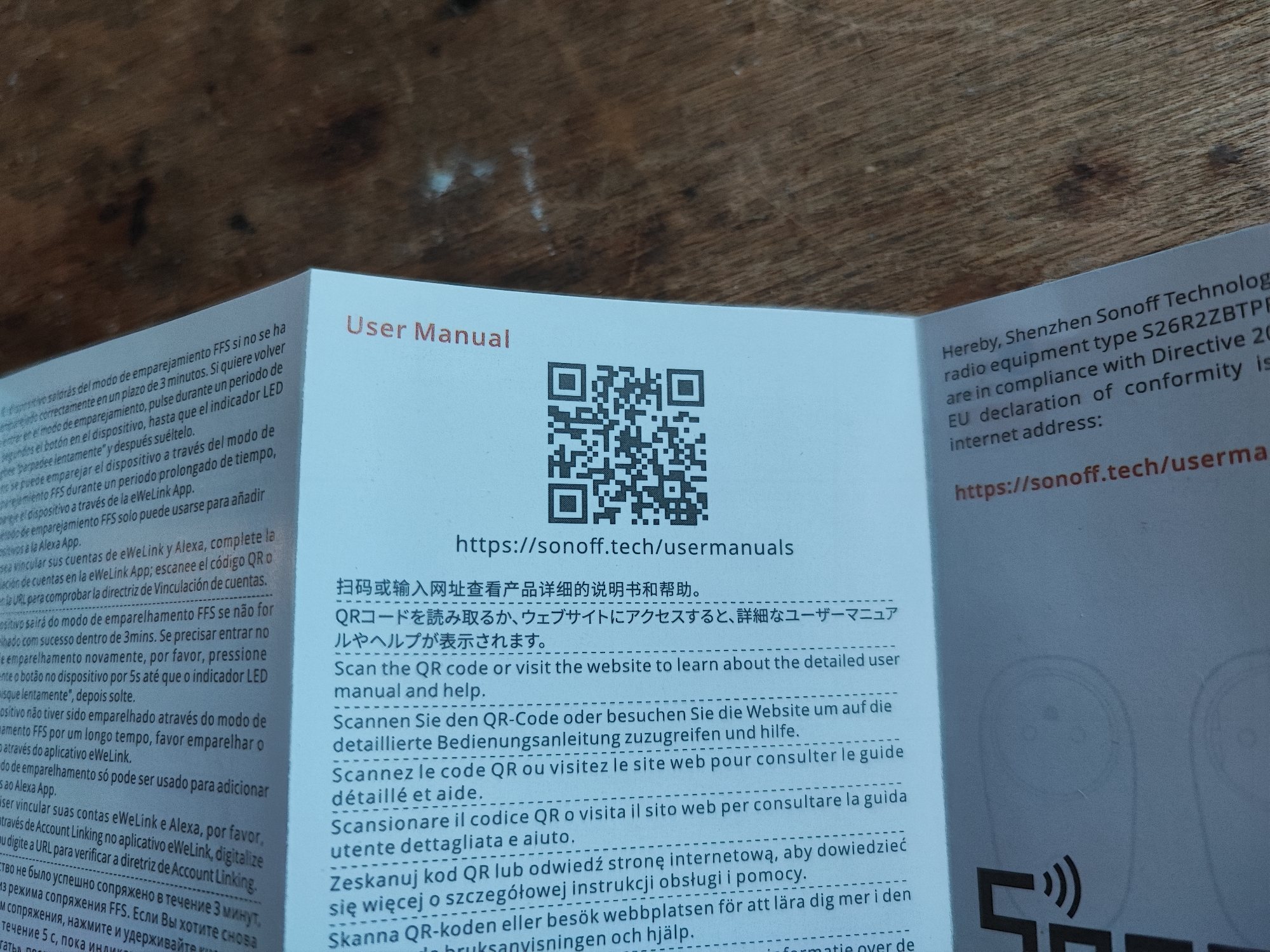

    Zgodnie z instrukcją, parowanie wyzwala wciśnięcie przycisku przez 5 sekund:
    Ulotka z instrukcją obsługi Sonoff S26R2ZB z kodem QR i linkiem do strony z podręcznikami użytkownika. Instrukcja obsługi wtyczki Sonoff S26R2ZB rozłożona na stole
    Home Assistant poprawnie wykrywa nowe urządzenie:
    Interfejs Home Assistant z detalem urządzenia Sonoff.
    Zrzut ekranu interfejsu konfiguracyjnego urządzenia Zigbee w Home Assistant.

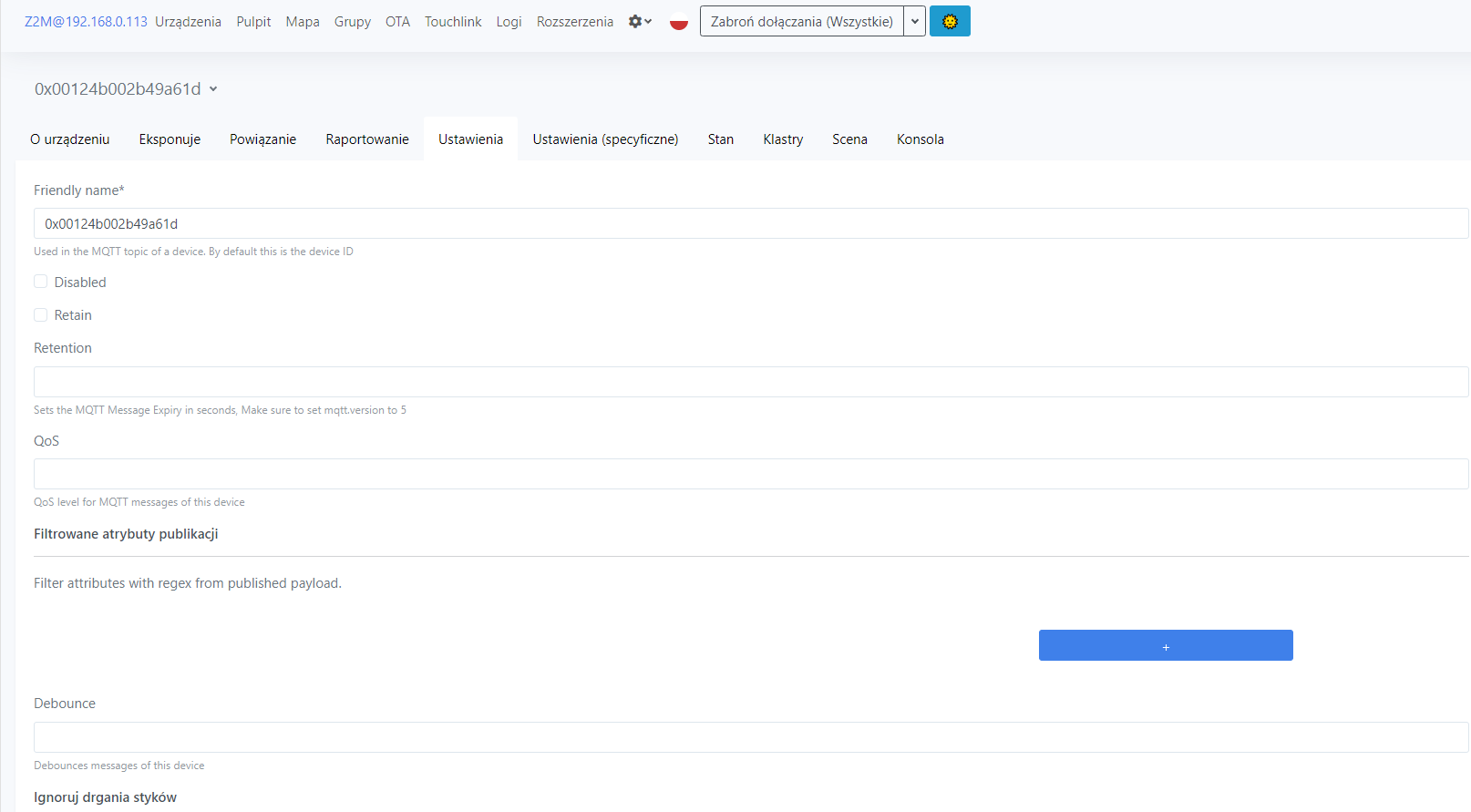

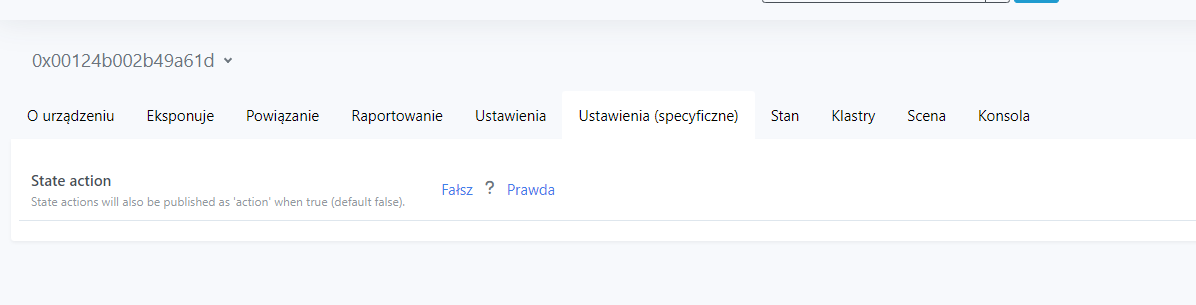

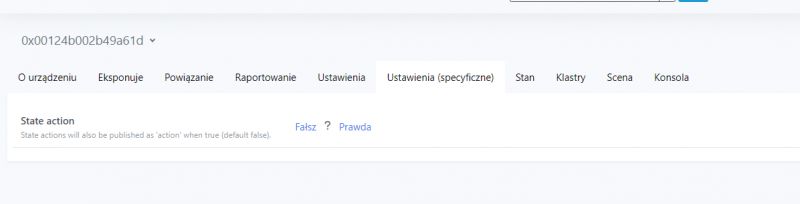

    Zrzut ekranu ustawień specyficznych urządzenia Zigbee, pokazujący opcję

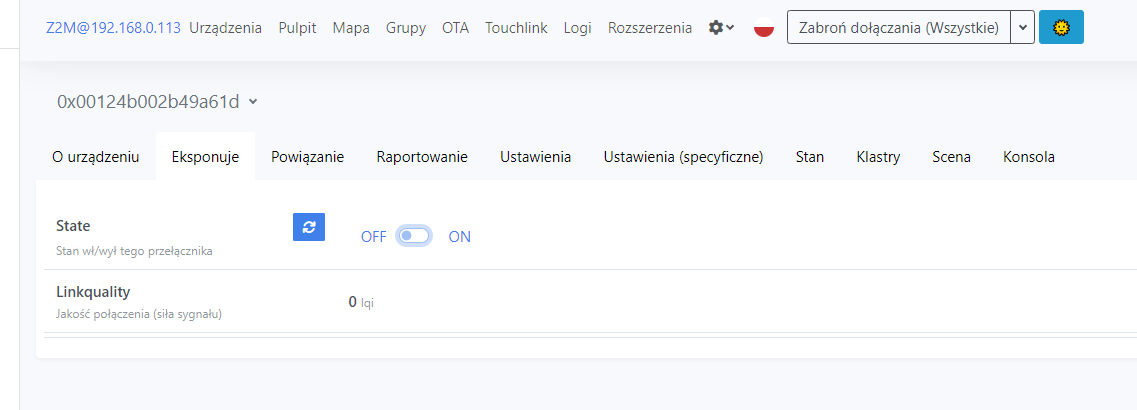

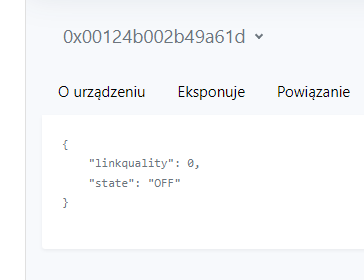

    Zrzut ekranu z informacjami o urządzeniu Zigbee w Home Assistant

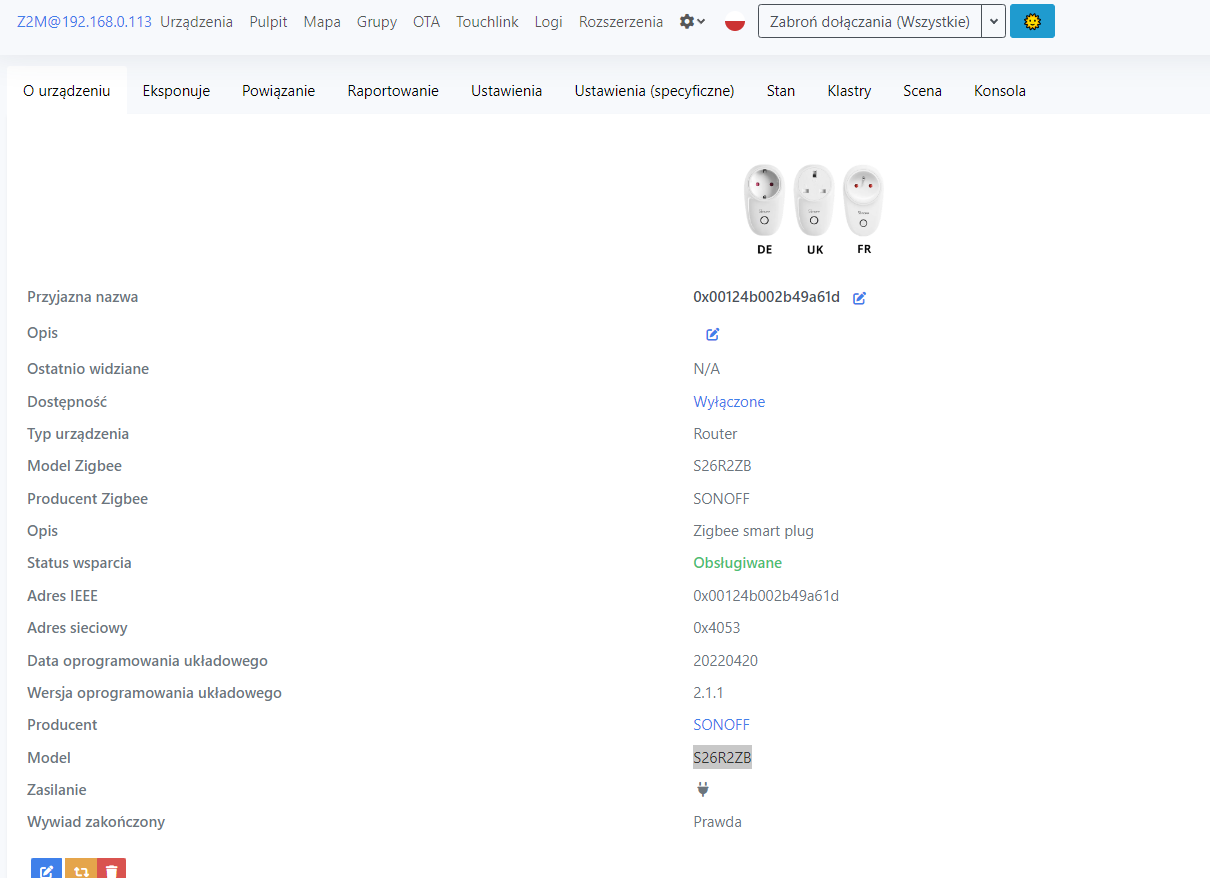

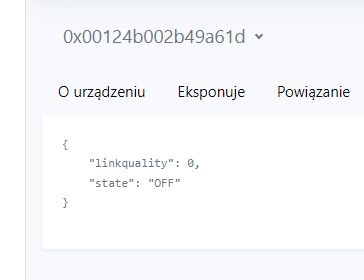

    Ekran interfejsu z informacjami o urządzeniu Zigbee S26R2ZB Sonoff.
    Co możemy tutaj wyczytać? Chociażby to, że typ tego urządzenia to "Router", to oznacza, że może ono pośredniczyć w komunikacji i poszerzać zasięg naszej sieci Zigbee. Oprócz tego standardowo, komunikacja jest w obie strony, wszystko działa. Można tworzyć automatyzacje i sterować zdalnie.

    Wnętrze
    Teraz zajrzymy do wnętrza. Jest to urządzenie oparte o Zigbee, więc zaglądamy tylko z ciekawości. Przy okazji można porównać wnętrze z wersją na WiFi:
    https://www.elektroda.pl/rtvforum/topic3927927.html
    A więc, odkręcamy śrubki, nie ma tu żadnego problemu, nic nie jest zgrzewane, klejone:

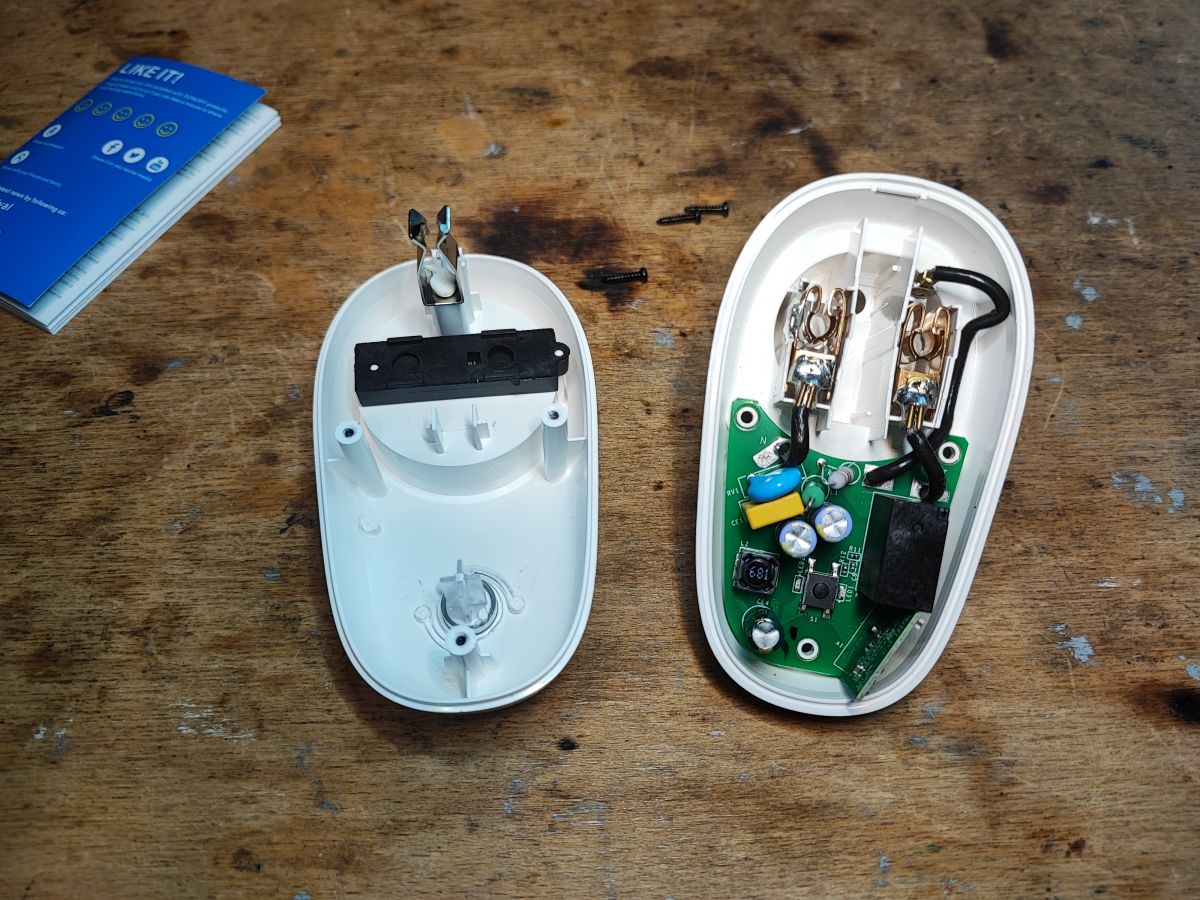

    Rozebrana wtyczka Sonoff S26R2ZB Zigbee na stole warsztatowym.
    Wnętrze inteligentnej wtyczki Zigbee Sonoff S26R2ZB z widocznymi komponentami elektronicznymi.
    Pierwsze wrażenie jest dobre, na wejściu jest nawet filtr, warystor...

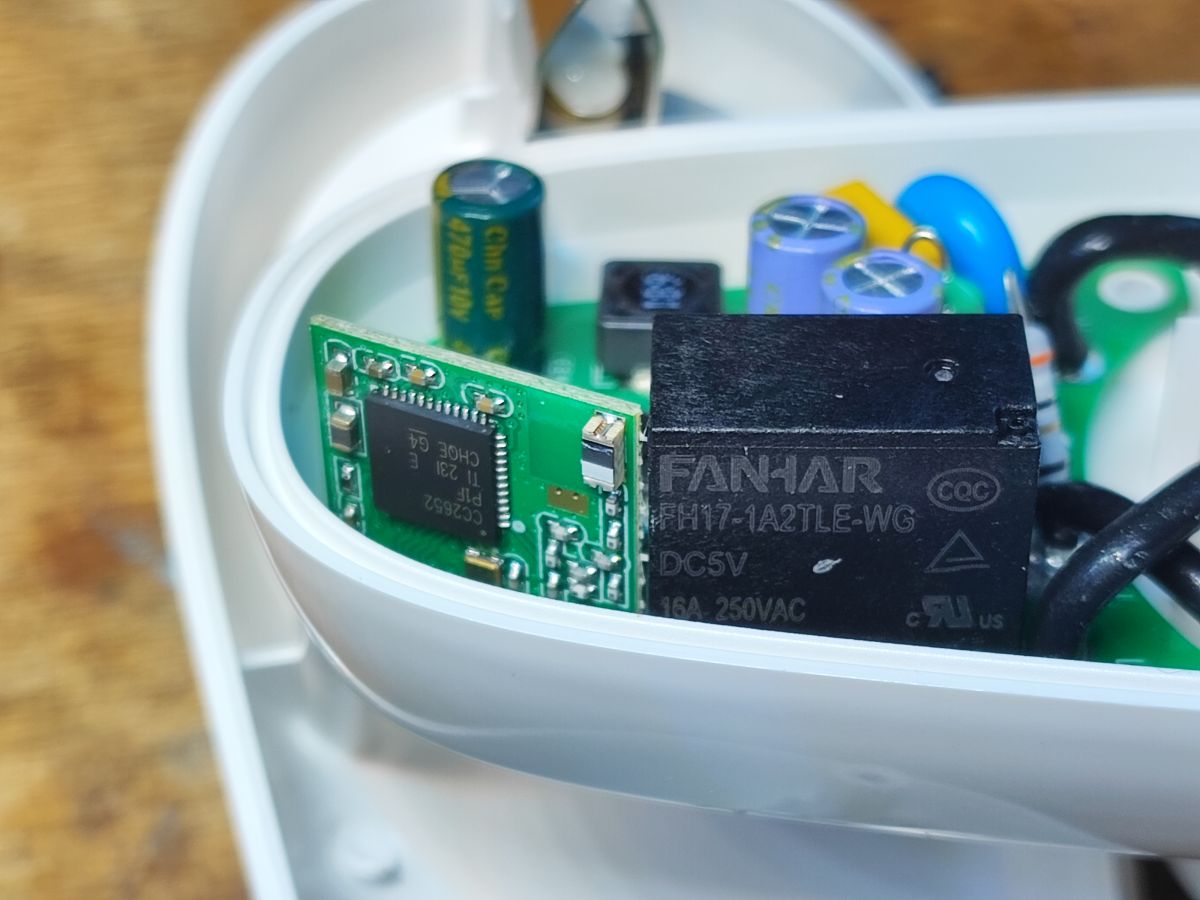

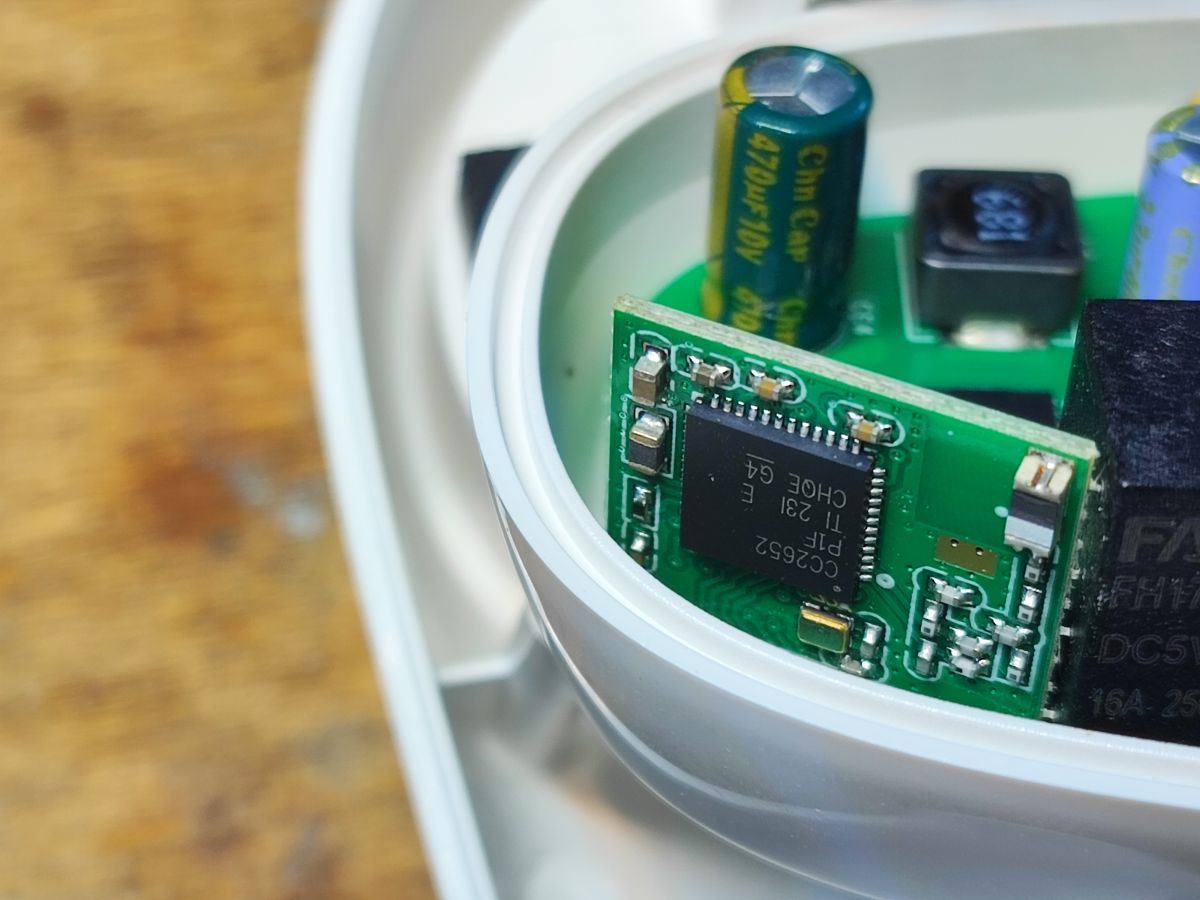

    Tu widzimy moduł Zigbee oparty o CC2652 oraz przekaźnik FH17-1At2TLE-WG na 5V (16A-250VAC)
    Widok wnętrza inteligentnego gniazda z modułem Zigbee i kondensatorami. Zbliżenie na wnętrze inteligentnej wtyczki Sonoff S26R2ZB z widocznymi komponentami elektronicznymi.

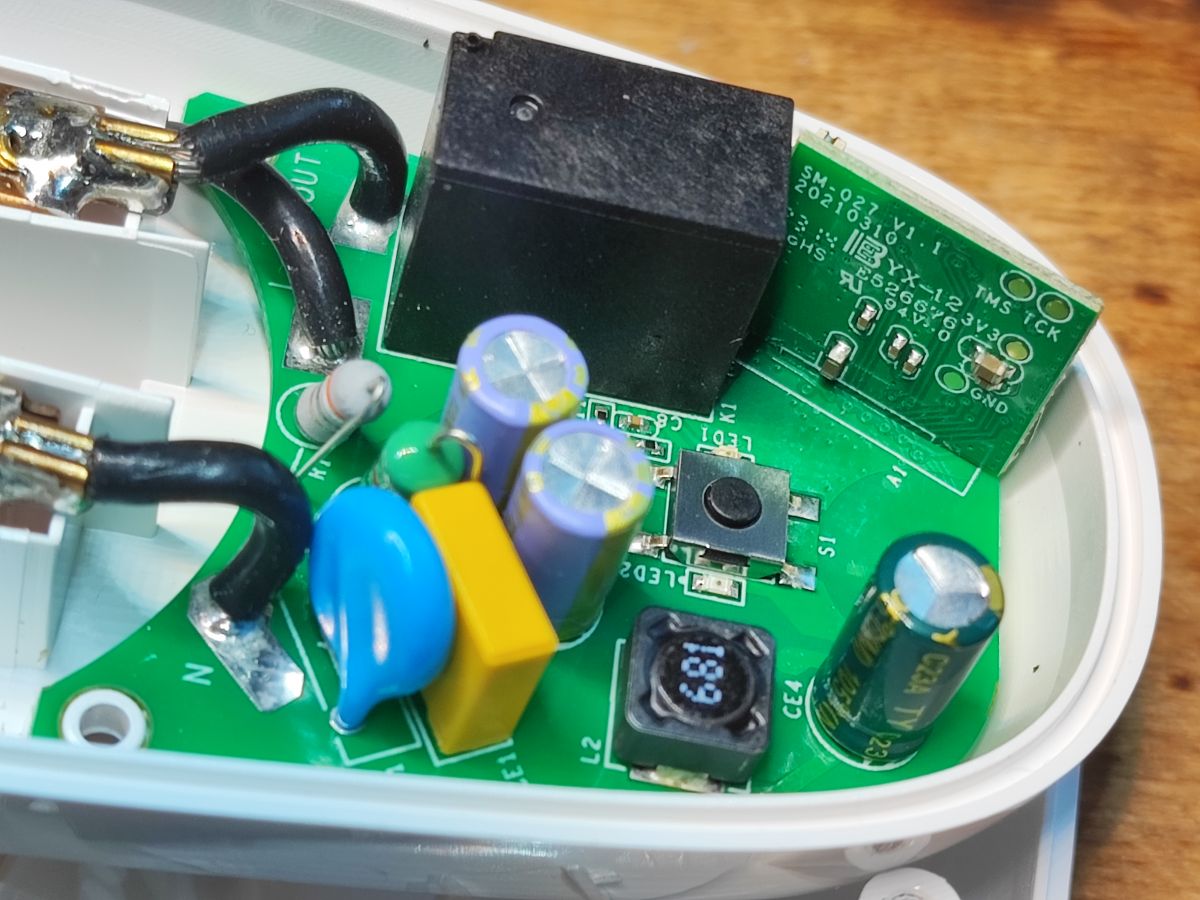

    W środku nie ma zasilacza flyback, jest przetwornica step down, to od niej jest ta cewka:
    Wnętrze inteligentnej wtyczki Sonoff S26R2ZB z modułem Zigbee i elementami elektronicznymi.

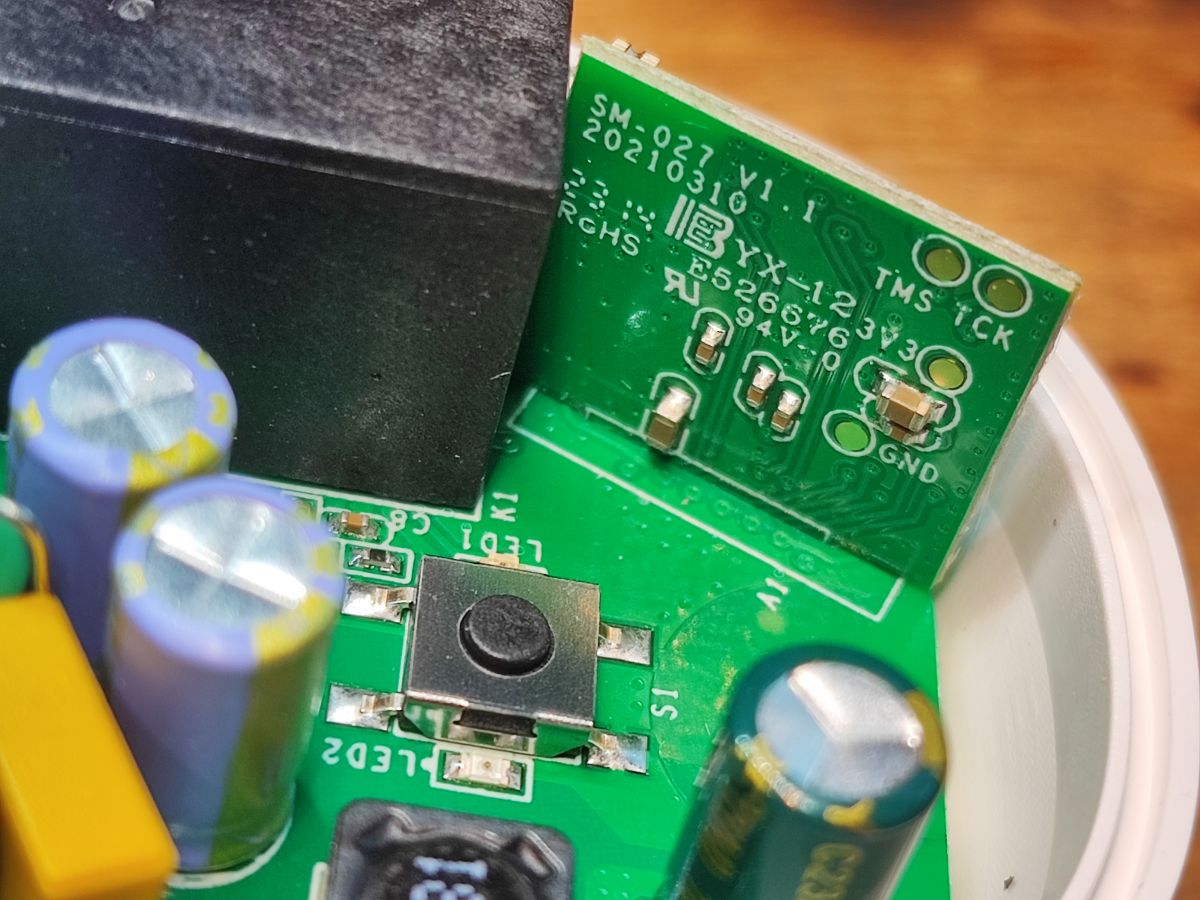

    Moduł WiFi to SM-027 V1.1 20210310:
    Zbliżenie na elektronikę modułu Sonoff S26R2ZB.
    Uwolnijmy PCB:

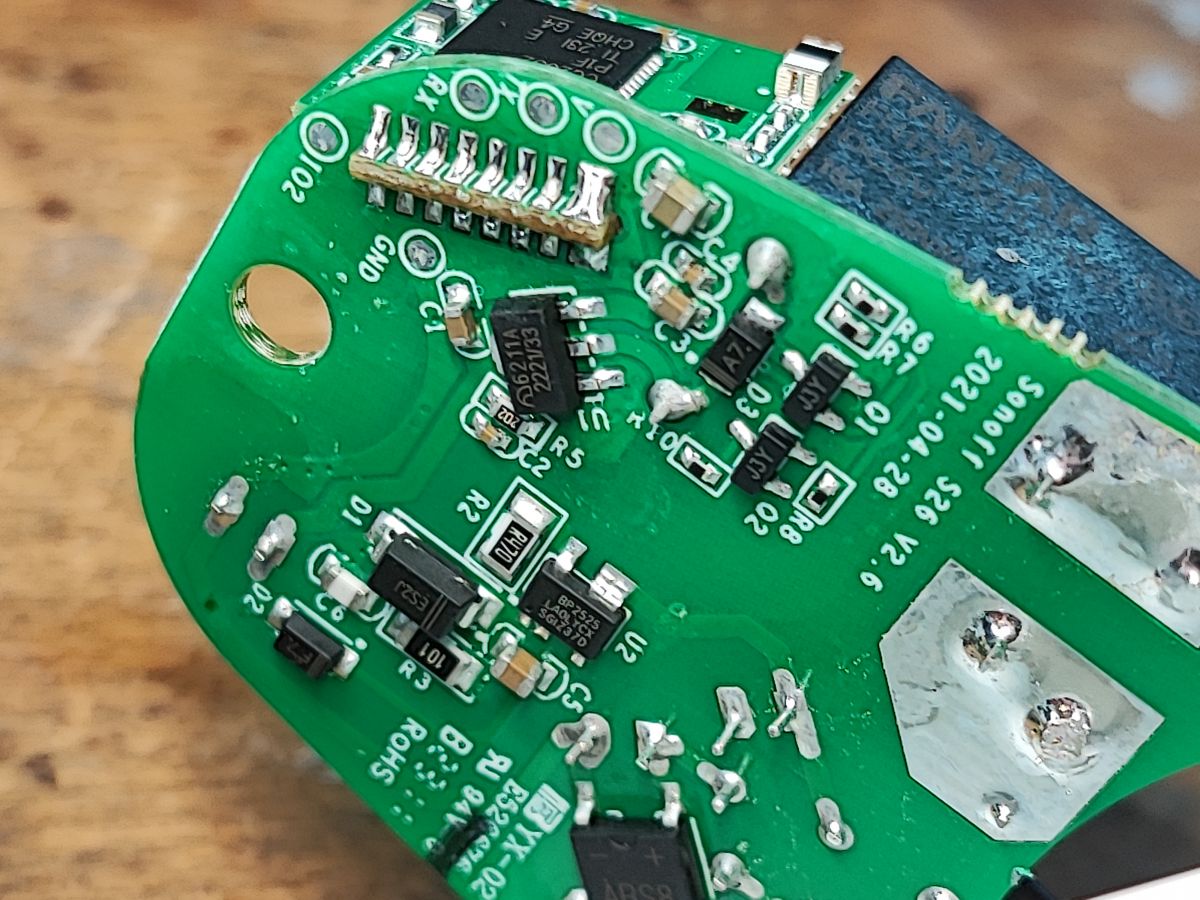

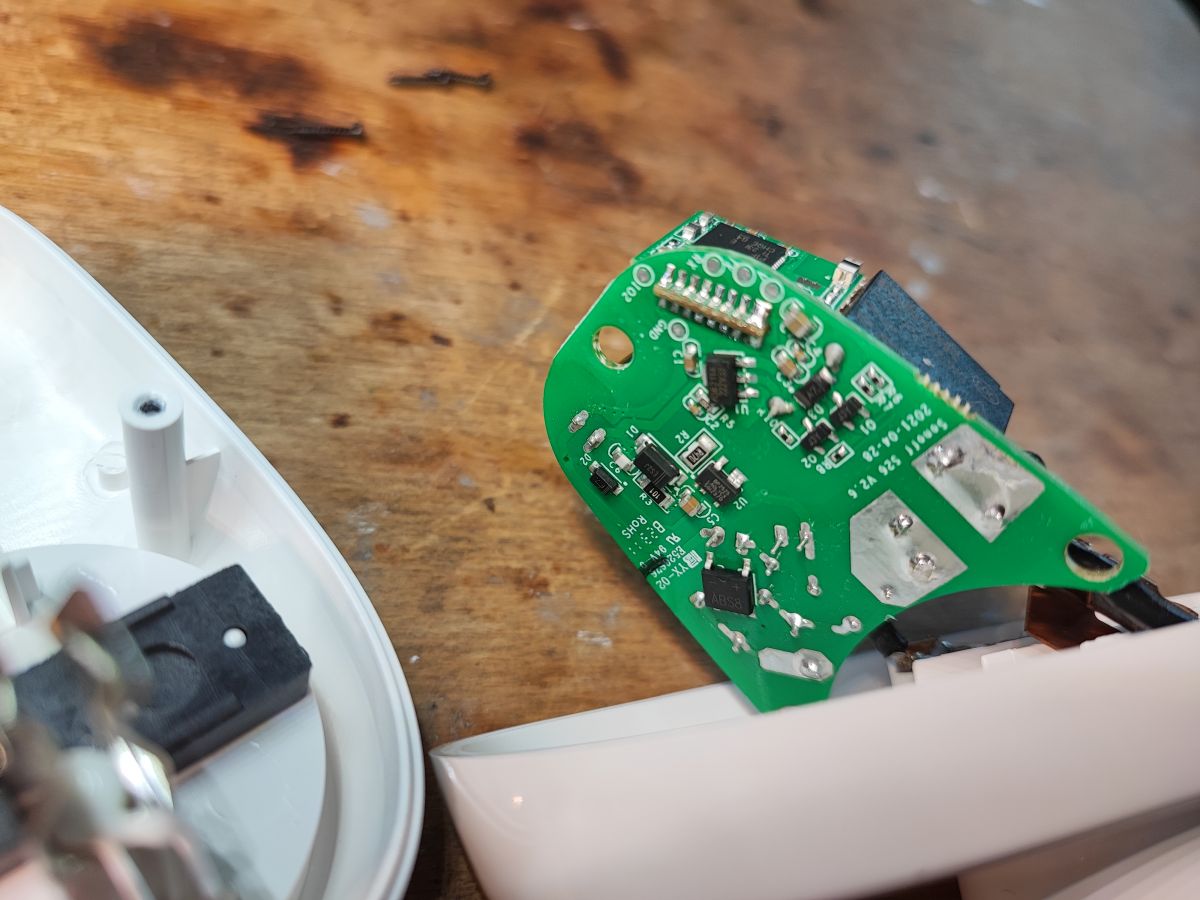

    Płytka drukowana z komponentami elektronicznymi Sonoff S26 R2ZB. Płytka drukowana wtyczki Sonoff S26 R2 Zigbee z widocznymi komponentami elektronicznymi

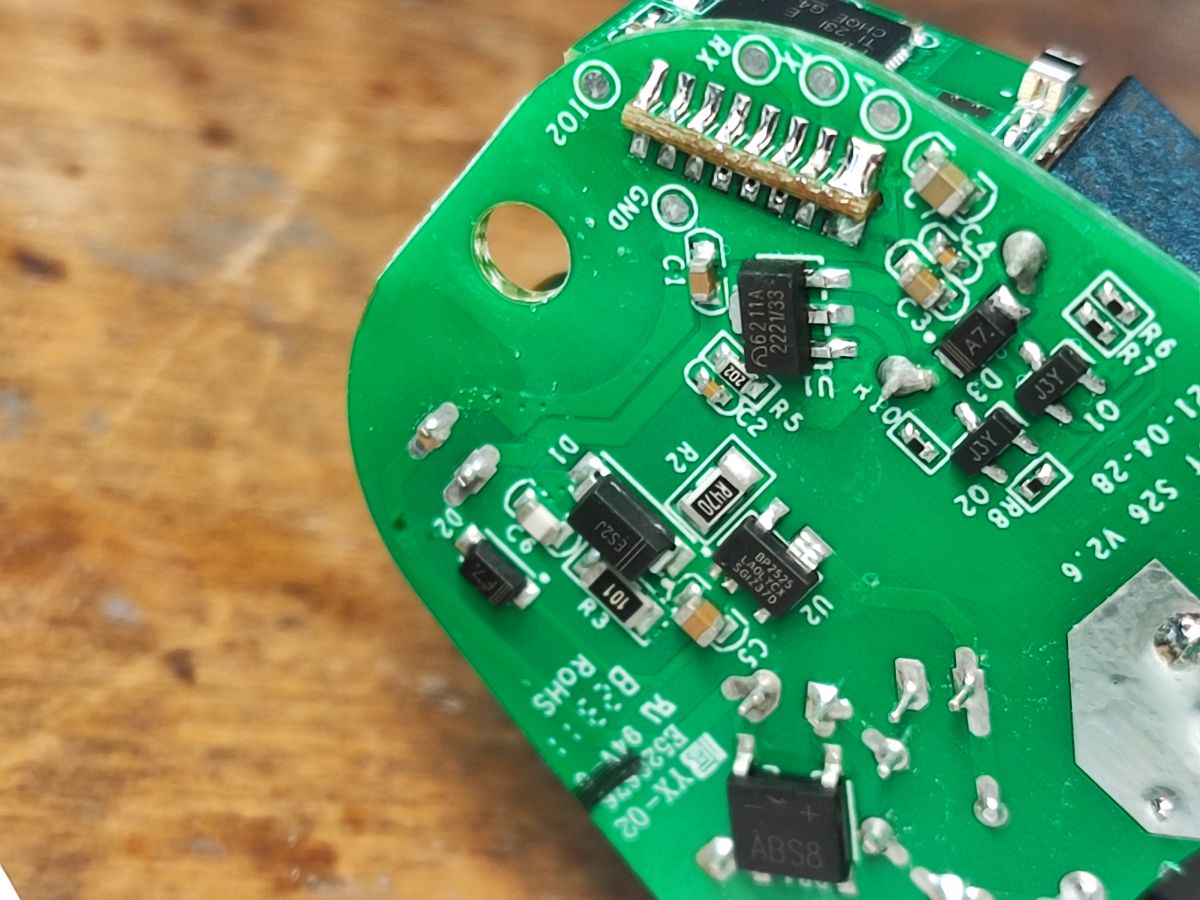

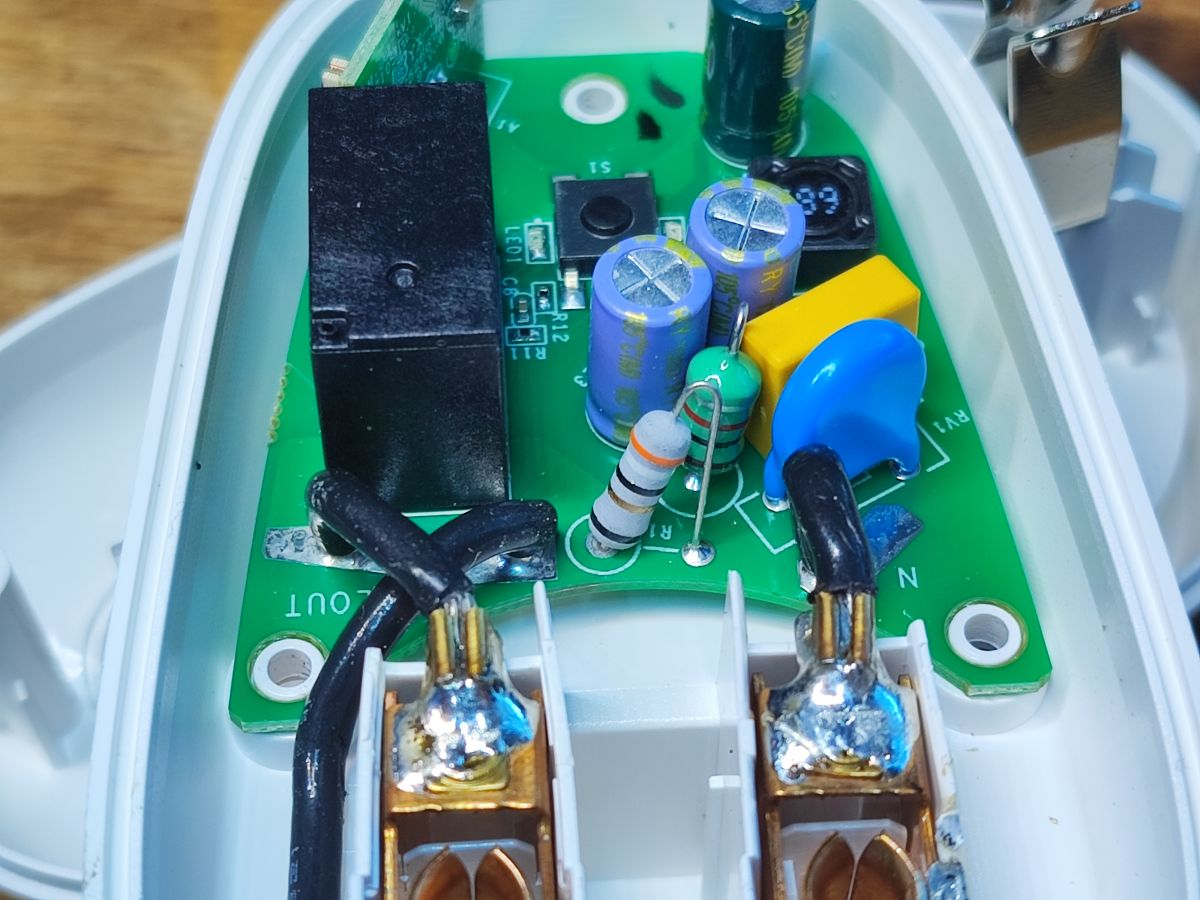

    6211A to LDO 3.3V (zasilanie dla modułu Zigbee), BP2525 to kontroler przetwornicy step down (nieizolowanej). Płytka jest w wersji V2.6, data 2021-04-28

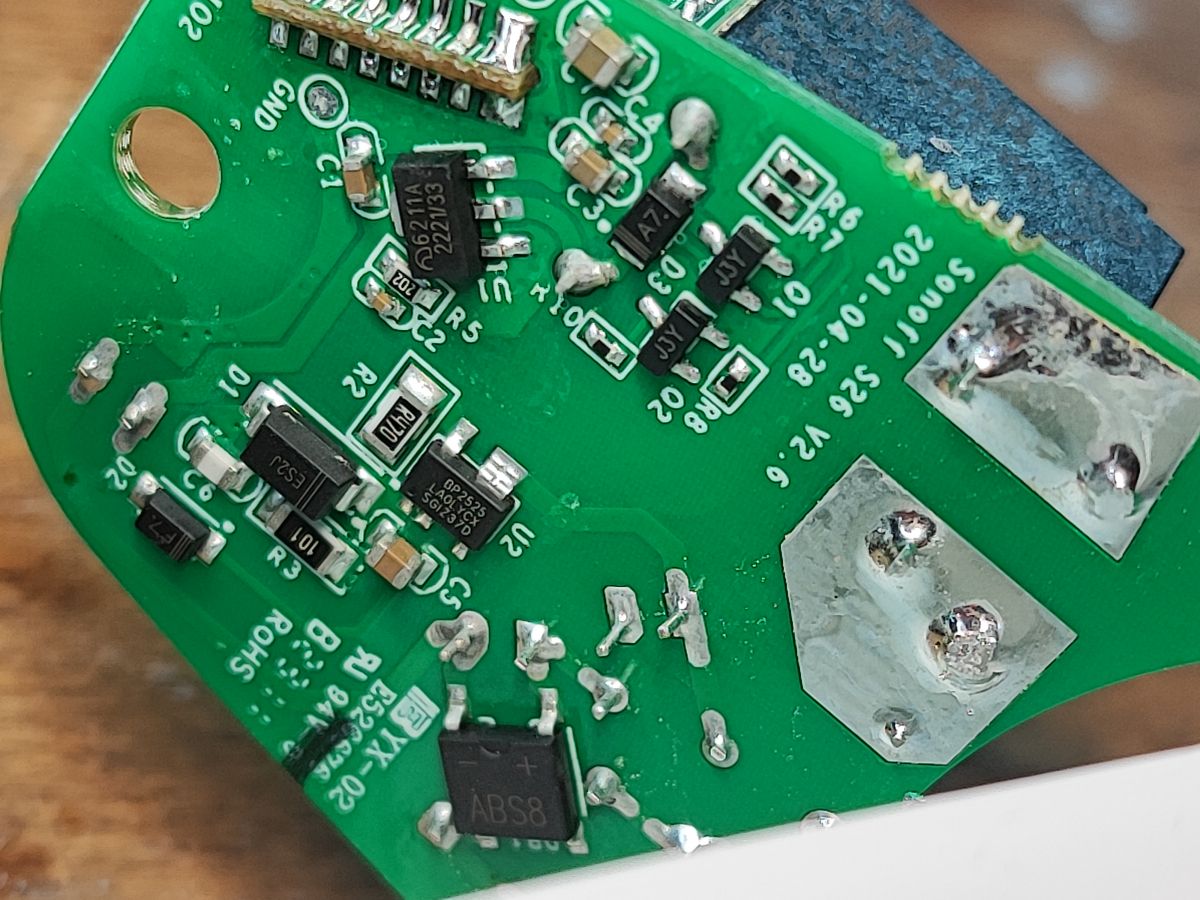

    Zbliżenie na płytkę drukowaną Sonoff S26R2ZB z widocznymi komponentami elektronicznymi. Zbliżenie na płytkę PCB z układami elektronicznymi Sonoff S26R2ZB.

    Podsumowanie
    W przypadku produktów na Zigbee nie ma co rozpisywać się o zmianie firmware, bo wszystko działa z miejsca - jedyny minus, że trzeba mieć postawiony Home Assistant z odpowiednim adapterem. W przypadku produktów na WiFi wystarczy (po zmianie firmware) przeglądarka, ale tu jest nieco gorzej... ale mimo wszystko, może warto? Czy ktoś z czytających korzysta z produktów Sonoff w wersji Zigbee? Zapraszam do podzielenia się doświadczeniami.

    Fajne? Ranking DIY
    Pomogłem? Kup mi kawę.
    O autorze
    p.kaczmarek2
    Moderator Smart Home
    Offline
  • #2 21127590
    krzbor
    Poziom 27  
    Na początek drobne sprostowanie - nie jest potrzebny HA, jest potrzebny Zigbee2MQTT - dalej tylko MQTT i automatyzacja jaką sobie stworzymy. Sterować można bezpośrednio z frontend zigbee2mqtt. Mam jednak pytanie: zarówno u mnie jak i u Ciebie "Ostatnio widziane" jest "N/A". To trochę dziwne, bo w bazie Zigbee2Mqtt (plik database.db) jest sensowna wartość "lastSeen". Czy ktoś rozgryzał ten problem?

    Dodano po 1 [godziny] 8 [minuty]:

    Znalazłem rozwiązanie Link
  • #3 21130365
    ElektrodaBot
    AI od OpenAI ChatGPT4
    pitekb napisał:
    bramka zigbee dla home assistanta
    Bramka Zigbee dla Home Assistant - ID tematu: 4060893 (24.06.2024)

    Witaj,

    Integracja urządzeń Zigbee z Home Assistantem wymaga odpowiedniej bramki Zigbee. Poniżej przedstawiam szczegółowy opis i kroki, które pomogą w doborze i konfiguracji takiego rozwiązania.

    Dobór bramki Zigbee

    Popularne bramki Zigbee, które dobrze współpracują z Home Assistantem:

    1. Sonoff Zigbee 3.0 USB Dongle Plus:
    - Stabilna i wydajna opcja.
    - Łatwa konfiguracja z Zigbee2MQTT lub ZHA (Zigbee Home Automation).

    2. ConBee II:
    - Szerokie wsparcie urządzeń.
    - Działa z pluginem deCONZ w Home Assistant.

    3. CC2531 USB Stick:
    - Popularny i tani wybór.
    - Wymaga wgrywania firmware, np. Zigbee2MQTT.

    4. SMLight SLZB-06M:
    - Hybrydowy koordynator działający przez USB, LAN, PoE, Wi-Fi.
    - Kompatybilny z ZHA i Zigbee2MQTT.

    5. ZigStar UZG-01:
    - Obsługuje USB, LAN, PoE, Wi-Fi.
    - Kompatybilny z ZHA i Zigbee2MQTT.

    Krok po kroku: Konfiguracja bramki Zigbee w Home Assistant

    Krok 1: Wybór odpowiedniej konfiguracji

    Dla przykładu, skonfigurujemy Sonoff Zigbee 3.0 USB Dongle Plus z Zigbee2MQTT.

    Krok 2: Wgrywanie firmware (jeśli wymagane)

    Jeśli wybrałeś CC2531, musisz najpierw wgrać odpowiedni firmware:
    1. Pobierz najnowszy firmware z Github (np. Zigbee2MQTT).
    2. Użyj programatora (CC Debugger) do wgrania firmware na USB Stick.

    Dla większości innych dongli, firmware jest już wgrany fabrycznie.

    Krok 3: Instalacja Zigbee2MQTT

    1. Zainstaluj Mosquitto broker - MQTT jest środkiem komunikacji między Zigbee2MQTT a Home Assistantem.
    - Przypuśćmy, że używasz dodatków Supervisor w Home Assistant:
    Kod: text
    Zaloguj się, aby zobaczyć kod


    2. Zainstaluj Zigbee2MQTT:
    - Użyj Add-on store w Supervisor Home Assistant.
    - Znajdź Zigbee2MQTT w repozytoriach lub dodaj adres URL (https://github.com/zigbee2mqtt/hassio-zigbee2mqtt).

    3. Konfiguruj Zigbee2MQTT:
    - Po zainstalowaniu, przejdź do zakładki konfiguracji dodatku.
    - Ustaw port USB, do którego podłączony jest Twoja bramka Zigbee (sprawdź w logach Supervisor):
    Kod: text
    Zaloguj się, aby zobaczyć kod


    Krok 4: Konfiguracja Home Assistant

    1. Dodaj integrację MQTT
    - Przejdź do „Ustawienia > Integracje”.
    - Wyszukaj MQTT i skonfiguruj połączenie z Mosquitto brokerem używając konfiguracji:
    Kod: text
    Zaloguj się, aby zobaczyć kod


    2. Sprawdź, czy Zigbee2MQTT działa:
    - Podłącz urządzenia Zigbee - urządzenia powinny pojawić się automatycznie w zakładce „Zigbee”.

    3. Automatyczne wykrywanie:
    - Home Assistant automatycznie wykryje nowe urządzenia Zigbee, dodane przez Zigbee2MQTT.
    - Możesz znaleźć je w zakładce “Urządzenia i usługi”.

    Debugowanie i dalsza konfiguracja

    Jeśli napotkasz problemy:
    - Sprawdź logi Zigbee2MQTT.
    - Upewnij się, że błędnie wpisane nie są porty i inne ustawienia.
    - Skorzystaj z forum wsparcia Zigbee2MQTT lub Home Assistant.

    Dodatkowe aspekty do rozważenia:

    * Otwartość oprogramowania: Bramki oparte o otwartoźródłowe oprogramowanie (np. Zigbee2MQTT) dają większą elastyczność i kontrolę nad systemem.
    * Społeczność: Duża i aktywna społeczność wokół danego modelu bramki gwarantuje szybkie rozwiązywanie problemów i dostęp do poradników.
    * Możliwość aktualizacji: Regularne aktualizacje oprogramowania zapewniają bezpieczeństwo i stabilność działania bramki.

    To powinno pomóc Ci skonfigurować bramkę Zigbee do pracy z Home Assistantem. Jeśli masz dodatkowe pytania lub problemy, chętnie pomogę.

    Pozdrawiam,
    ElektrodaBot
    Możesz mnie wywołać w każdym temacie pisząc @ElektrodaBot. Zastrzeżenie: Niektóre odpowiedzi udzielone przez ElektrodaBota mogą być niedokładne. Elektroda nie ponosi odpowiedzialności za dokładność, rzetelność ani kompletność prezentowanych informacji. Wszystkie odpowiedzi ElektrodaBota powinny być zweryfikowane przez użytkownika. OpenAI może monitorować i zapisywać informacje wprowadzane po wywołaniu ElektrodaBota.
  • #4 21141863
    jotko
    Poziom 23  

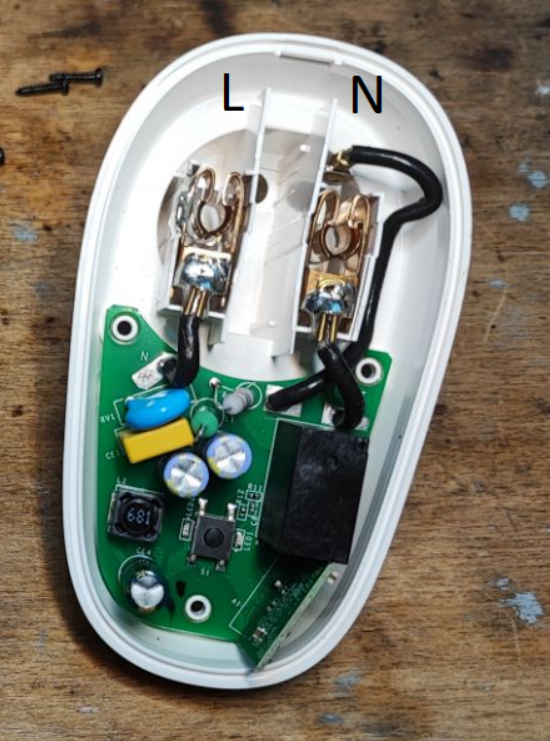

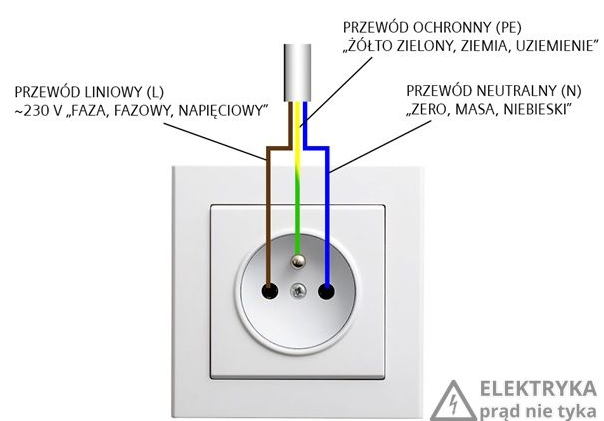

    Wnętrze wyłącznika elektrycznego z oznaczeniami L i N na przewodach. Schemat gniazda elektrycznego z oznaczeniem przewodów fazowego, neutralnego i ochronnego.
