[Zlecę] Układ sterujący Arduino --> N-MOSFET --> 4 elektromagnesy

zoltar.szczecin 08 Wrz 2024 16:25 531 6
  • #1 21219427
    zoltar.szczecin
    Poziom 10  
    Dziękuję wszystkim za odpowiedzi i zainteresowanie.
    Temat na chwilę obecną już nie aktualny, chyba ,że ktoś mnie poinformuje jak takie tematy inaczej się zamyka... Szukałem i nie znalazłem takiej opcji

    Pozdrawiam serdecznie ...



    Witam serdecznie.
    Zlecę zaprojektowanie i wykonanie układu sterującego 4 elektromagnesami silnika.
    Potrzebuje układu na tranzystorach N-MOSFET IRLZ44N 55V/47A łączących silnik z Arduino.

    Chciał bym sfinalizować transakcję w 2 tygodnie.

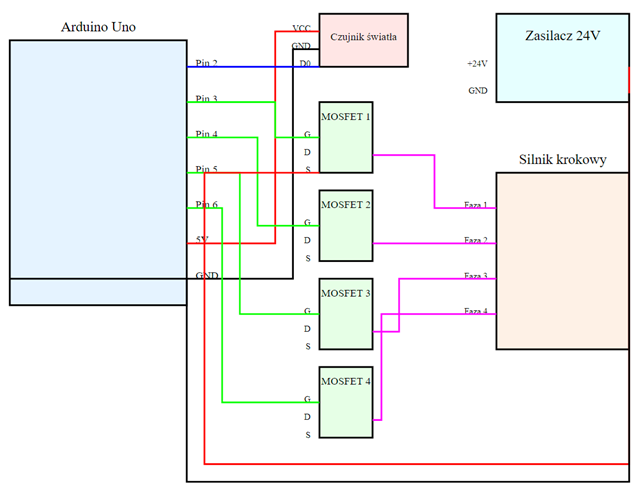

    Zamieszczam poglądowy rysunek:
    Schemat połączeń Arduino Uno z MOSFET i silnikiem krokowym
  • #3 21219815
    zoltar.szczecin
    Poziom 10  
    >>21219687
    Cały problem w tym, że to nie jest silnik krokowy. Gdyby tak było kupił bym sterownik i po kłopocie.
    Ale dziękuje za dobre chęci.
  • #4 21220094
    Kuniarz
    Moderator Projektowanie
    Określ mniej więcej budżet - ile chcesz komuś zapłacić za dwa tygodnie pracy. Będzie łatwiej znaleźć wykonawcę, jeśli oferta będzie interesująca.
    Pomogłem? Kup mi kawę.
  • #5 21220223
    _jta_
    Specjalista elektronik
    To nie muszą być 2 tygodnie pracy, ale trzeba wiedzieć, co ma być zrobione - np. jakie są parametry elektryczne elektromagnesów, jak mają być zasilane? Czy wykonawca ma skompletować cały sprzęt poza silnikiem (Arduino - które? zasilacz, tranzystory), czy tylko coś, co się podłączy do istniejącego (jakiego?). Ma zaprojektować i wykonać PCB, czy użyć płytki uniwersalnej? To przecież są istotne elementy definicji zlecenia...

    IRLZ44N nawet da się sterować bezpośrednio z Arduino, ale przy dużych prądach przez wspólną masę Arduino może nie działać prawidłowo.
  • #6 21220594
    zoltar.szczecin
    Poziom 10  
    >>21220223
    Dziękuję za słuszne uwagi.
    Elektromagnesy maja być zasilane maksymalnym prądem 80W; 20V 4A.
    W elektromagnesach nie będą zmieniane bieguny napięcia tak jak w sterownikach do silników krokowych . Dlatego potrzebuję zlecić wykonanie takiego sterownika.
    Nie znam się na elektronice ale z tego co się orientuje to powinno się jeszcze dobrać rezystory chroniące Arduino i diody chroniące Tranzystory czy kondensatory ceramiczne blisko każdego tranzystora które pomagają tłumić zakłócenia.
    Tak jak pisałem nie znam się na elektronice i próbowałem to ogłoszenie napisać według mnie najczytelniej. Łatwiej mi odpowiadać na ewentualne pytania niż przewidzieć co jest ważne.
  • #7 21222682
    _jta_
    Specjalista elektronik
    Rozumiem, że w sumie do 16A. W takiej sytuacji albo konstrukcja zasilania musi dobrze zadbać o to, by prąd elektromagnesów nie zakłócał zasilania Arduino, albo powinny być odrębne zasilacze, i może przydałaby się optoizolacja (przekazywanie sygnału poprzez transoptory). Ale wciąż nie napisałeś: wykonawca ma zrobić/dostarczyć zasilacz do elektromagnesów, czy on już jest?
