Ponieważ pojawiło sie wiele pytań ponad 20 osób;

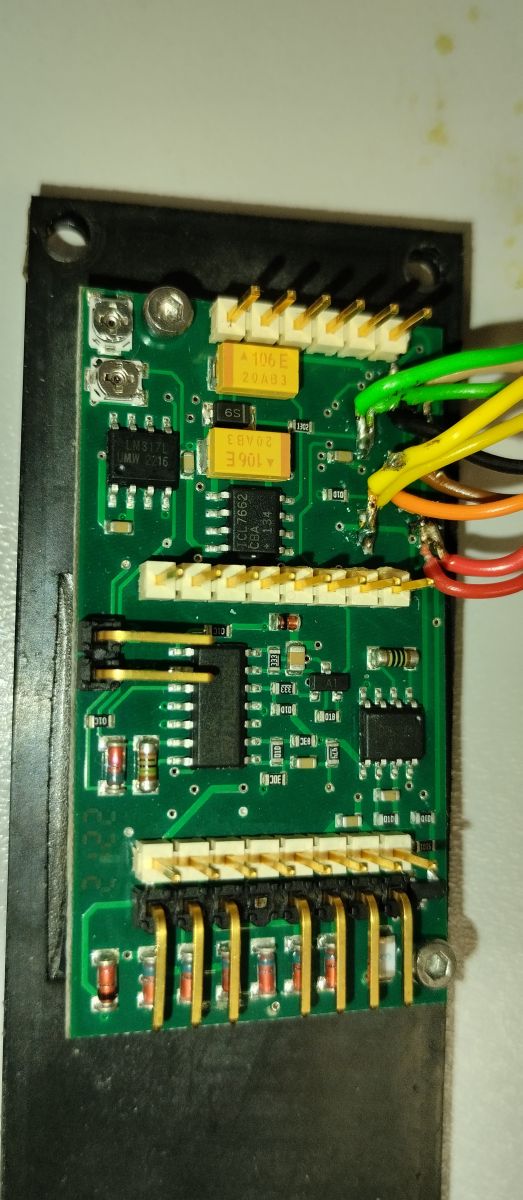

Płytka posiada wyjście na cewkę 2-golpiny piny na płasko po lewej stronie.
Kolorowe przewody to podłączenie 2 potencjometrów
BOURNS 3296W-1-103LF POT,TRIMMER, 10K, 25TURN, 10%
które docelowo będą zastąpiony czymś innym. Tak bym mógł za pomocą komunikacji np RS zmienić parametry urządzenia/rezystancje/napięcie.
Na dole czarna listwa goldpin to
0-10V sterowanie IN
0-10V fedback out
Zasilanie 24V
GND
Listwa goldpin na górze biała 6x
to czujnik 0-10V

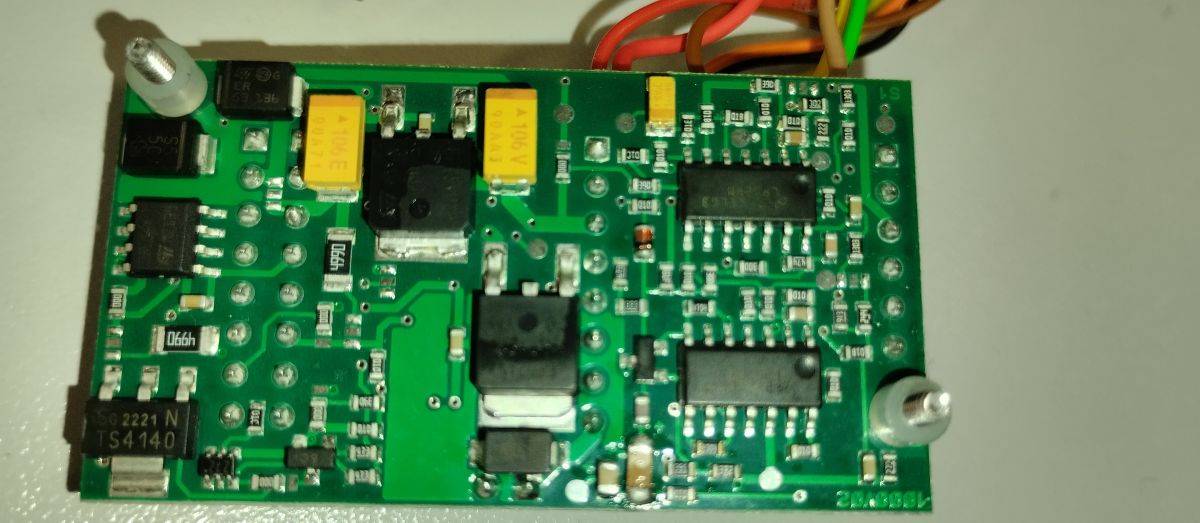

Etap 1 odtworzenie płytki schemat
Etap 2 projekt PCB
Etap 2 zmiana elementów
Etap 3 druk płytki i testy
Etap 4 poprawka zmiana
etap 5 test 2
etap 6 zamówienie PCB
Po analizie będzie jeszcze jedna zmiana
obecnie mamy sterowanie 1 cewkę
Będzie zmiana płytki tak by sterować 2 cewki
