  • #121
    gvidon1
    Poziom 11  
    Witam i proszę o pomoc
    Na jałowym miałem 14,5V, opornik 5,1kom zmieniłem na 24kom, regulacja była między 6,5A a 3,5A, by podnieść napięcie z 14,5V na 17,5Z dołożyłem 2 kondensatory 4700 mikroFarada i po regulacji teraz regulacja jest w zakresie 0,8A czyli 7,3A do 6,5A czy to wina tyrystora? Mam stary ruski do 25A. Proszę o pomoc, co wymienić?
  • #122
    zyzy52
    Poziom 26  
    pustan napisał:
    Dodatkowe wyjaśnienia dla początkujących.Wartości elementów podane są w tym temacie na początku.Tranzystory T1-BC107 T2-BC177 w moim układzie.
    Opornik R-2 13kΩ zmniejszyłem do 6.8kΩ by ruszyła regulacja.Opornik R-5 dobrać aby prąd diody LED był około 20mA.U mnie 510Ω.Układ działa przy zastosowaniu w uzwojeniu wtórnym jednej diody prostowniczej lub dwóch.Nie sprawdzałem na mostku.Oczywiście transformator musi mieć odczep w połowie uzwojenia.Bardzo dobry jest toroid np.2x17V.Pozwala na różne łączenia.Poniżej sposób połączenia płytki drukowanej z prostownikiem.Cyfry odpowiadają padom lutowniczym "LSP" na płytce drukowanej.
    Prostownik z płynną regulacją

    Pozdrawiam.

    Witam.
    Zrobiłem ten regulator (w/g projektu kol. Pustan ) na mostku prostowniczym i zadziałał od razu. Zmieniłem tylko wartość potencjometru P1 z 10kΩ na 1kΩ i rezystor R4 z 5,1kΩ na 12kΩ, bo chciałem mieć regulację w górnym zakresie. Rezystor R6 dałem 6,8kΩ, tyrystor - BTP 10/250 bo taki był pod ręką. Wszystko działa bez zrzutu.
    Pozdrawiam
  • #123
    elek555
    Poziom 37  
    gvidon1 napisał:
    by podnieść napięcie z 14,5V na 17,5Z dołożyłem 2 kondensatory 4700 mikroFarada i po regulacji teraz regulacja jest w zakresie 0,8A czyli 7,3A do 6,5A czy to wina tyrystora?

    Tak, jest to zdecydowanie wina tyrystora, a nawet więcej -bo konstruktora. Konstruktor przewidział go do komutacji w obwodach stałoprądowych tylko czasami.
  • #124
    alfista1978
    Poziom 9  
    Witam.czy ktos muglby mi wykonac plynna regulacje prostownika 6-12v.mam tako jakie pojecie o elektronice ale zrobienie samemu takiej plytki jest dlamnie za ciezkie.poprostu chcialem przerobic swoj stary prostownik.trafo ma na wyjsciu 10V i 17V.byl 9A.W tej chwili aku laduje do 16v i sie gotuje.szkoda mi go wyzucic.chcialbym go zrobic.Zrobilem obudowe ,mostek jest 50A ,ale niema zadnej regulacji.Tylko 6 lub 12V
  • #125
    OlekM-ce
    Poziom 9  
    A ja tak może z innej beczki. Planuję zbudować uniwersalny zasilacz - prostownik, ale nie potrafię odszukać odpowiedniego układu działającego na 12A.
    Zastanawiam się czy poprawnie jest zastosować równolegle kilka układów lm350T każdy na 3A. Czy można wtedy zastosować wspólny potencjometr? A jeżeli nie, to czy mógłbym prosić o nazwę elementu o większej mocy?
  • #126
    trakers
    Poziom 11  
    Witam
    Zrobiłem sobie płynną regulację w moim prostowniku według schematu z pierwszego posta i chciałbym aby układ wyłanczał się po naładowaniu akumulatora.W którym dokładnie miejscu wstawić diode zenera 15v żeby to działało.Może jakiś rysuneczek jak ktoś ma chwile czasu.Jestem amatorem i nie chce tego spartolić
  • #128
    luk94
    Poziom 14  
    Witajcie.
    W tym układzie ciężko mi znaleźć Rezystor R3 62OHM 1W.
    Znalazłem coś takiego
    Code:
    Rezystor metalizowany, SMD 62 Ω 1 % 0207, MMB0207
    W jednym z sklepów w sieci. Nie wiem natomiast czym mogę go zastąpić ewentualnie?
  • #129
    zyzy52
    Poziom 26  
    Witam
    Jeżeli nie możesz kupić rezystora 62Ω z podstawowego typoszeregu, to kup dwa inne (np.15Ω i 47Ω) i połącz je szeregowo.
  • #130
    luk94
    Poziom 14  
    Hej-wykonałem układzik z pierwszego postu-dobrałem elementy i okazuje się ze prostownik podaje mi napięcie 20V bez obciążenia. Co takiego mogłem źle zrobić?
  • #131
    elek555
    Poziom 37  
    luk94 napisał:
    prostownik podaje mi napięcie 20V bez obciążenia. Co takiego mogłem źle zrobić?

    -masz problem z czytaniem. Przeczytaj całość jeszcze raz i odpowiedz co płynie (i da się zmierzyć) w układach tyrystorowych bez obciążenia
  • #132
    luk94
    Poziom 14  
    Dobra wszystko jasne, a co może być przyczyną słabej regulacji na poziomie 1-2 V w zakresie od 9 do 11 V?
  • #133
    Paweł W.
    Poziom 15  
    Maj Marcin napisał:
    To po co są regulacje na uzwojeniach pierwotnych odczepami. Bo mi się wydaje że odczepami reguluje się natężenie (prąd) natomiast napięcie na wtórnym jest stałe i wynosi około 13V. W czasie ładowania im bardziej naładowany jest akumulator tym natężenie spada a napięcie rośnie, do wartości około 14-16V. Wtedy zaczyna się gazowanie , i ładowanie powinno być przerwane lub ograniczone do bardzo małego prądu rzędu kilkuset miliamper.Więc po co tu regulacja napięcia ? Nie wspomnę że akumulator powinien być ładowany prądem(natężenie) około 1/10 pojemności, więc regulacja natężenia jak najbardziej na miejscu.


    Witaj.
    Słusznie zauważyłeś ale to tylko ci się wydaje. Tak jest jak koledzy twierdzą zmiana napięcia powoduje zmianę prądu ładowania i masz regulację.
    Pozdrawiam.
  • #134
    inveso
    Poziom 9  
    Witam
    Potrzebuję prostownik do akumulatora Centra Futura 77Ah, a w przyszłości 50Ah.
    Jest to tzw. akumulator bezobsługowy wg informacji producenta:
    Prostownik z płynną regulacją

    Czy mogę zastosować schematy:
    Prostownik z płynną regulacją
    Prostownik z płynną regulacją

    Nie mam żadnego transformatora na stanie, więc musiałbym jakiś kupić.
    Czy transformator toroidalny TS200VA 230/18V (11,1A) będzie odpowiedni?
    Daje lekki zapas gdyby w przyszłości trafił się mocniejszy akumulator (tak do 85Ah).
  • #136
    Użytkownik usunął konto
    Użytkownik usunął konto  
  • #137
    SAWEK101
    Poziom 31  
    Nie wiem czy przy obecnych cenach trafo opłaca się robić takie prostowniki, co innego jeśli trafo już jest.
    Za cenę trafo można kupić gotowy zasilacz inverterowy z regulacją np, do zasilania led.
  • #138
    inveso
    Poziom 9  
    SAWEK101 napisał:
    Nie wiem czy przy obecnych cenach trafo opłaca się robić takie prostowniki, co innego jeśli trafo już jest.
    Za cenę trafo można kupić gotowy zasilacz inverterowy z regulacją np, do zasilania led.


    Gotowy zasilacz tzn 12V i ok 10A?
    Rozumiem, że w pozostaje mi tylko zrobić do niego regulację natężenia prądu i jakieś zabezpieczenia przed odwrotnym podpięciem akumulatora i ograniczenie napięcia ładowania do 14,4V ?
  • #139
    Paweł W.
    Poziom 15  
    Witam.
    Fajne prostowniki były w Lidlu raz po 49 PLN i później po 69 PLN automaty na 6 i 12V.
    Jednak cały urok w urządzeniu własnej produkcji.
    Pozdrawiam.
  • #140
    inveso
    Poziom 9  
    Paweł W. napisał:
    Jednak cały urok w urządzeniu własnej produkcji

    Otóż to! Dlatego szukam w miarę prostej i sprawdzonej konstrukcji.
  • #142
    eneuro
    Poziom 11  
    Witam,

    Wpadl mi w ręce uszkodzony ROMSTAN
    Prostownik z płynną regulacją
    w którym była regulacja prądu 3A-15A w uzwojeniu pierwotnym ROMSTAN na BT136-600E i B50K.
    Prostownik z płynną regulacją

    Uwaga: Kostka na 3y kabelki to moja przerobka-akurat taka miałem-wystarcza tutaj na 2a,
    ponieważ ten regulator wpina się szeregowo z uzwojeniem pierwotnym trafo.
    Stad 4A na tym triaku tutaj wydaje sie byc ok. gdyz w szeregu jest jeszcze bezpiecznik topikowy 2A...

    Ma ktoś może działający taki egzemplarz?

    Interesuje mnie czy były tam jakieś dodatkowe zabezpieczenia, bo połowa uzwojenia wtórnego "wyparowała komuś chyba" :S
    Nie wiem czy ten regulator to nie jakas "samoróbka" chociaż podobny schemat znalazłem-
    gość wykorzystywał w sterowniku do... ujarzmienia spawarki :D
    Prostownik z płynną regulacją

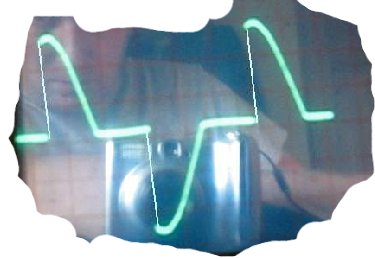

    Nawet jego oscyloskop pokazuje jak ładnie tnie sinusa :D
    Prostownik z płynną regulacją

    Dziwną rzeczą w tym regulatorze z ROMSTAN który był w tym prostowniku jest kondensator 474k100 o pojemności 470nF (to ok) ale napięciu 100VAC???
    Jest wpinany jako drugi przełacznik szeregowo z I uzwojeniem trafo, które ma opór ok 13 om.
    Opornik jest w nim 470 om. Potencjometr B50K.
    Chcę tam włożyć MKP 470nF 275VAC i opornik zmienić na 1k1W (albo nawet 5W)
    bo boję się wpinać do 230VAC z trafo to co tam zastałem widząc że coś stopiło jedno wtórne uzwojenie.
    Prawdopodobnie jest tam diak DB3 (VBO 32 V), tyle że nie mam pewności bo kiepsko pod moją lupą to widać.
    Stąd prośba o pomoc w rozszyfrowaniu czy diak DB3 by się tutaj nadał?
    Na dodatek nie wszystkie ścieżki były podpięte-w konstrukcji podobnej dołączony jest jest jeszcze kondensator 33nF i zamiast B50k jest potensjometr 47k i za nim niby 2k, ale to chyba zmiany na potrzeby triaka BTA16 którego użył (nie podaje niestety jakiego diaka tam
    włożył - jest tylko opis diak na tymn schemacie).
    Natomiast orientacyjne symulacje pokazują że po zmianach o których piszę napięcie diaka przy regulacji potencjometru na 50k jest około 30V a gdyby go nie było (ustawiony na przewodzenie 0k) 227V, przy czym wtedy pojawiają się piki ponad 1W na oporniku 1k.... i prąd ok. 33.56mA w piku-a to przypadkiem nie za dużo dla BT136 15mA?
    Zmierzony opór innego triaka BT139 pomiedzy A1 i G jest ok. 580 om...
    Ale nie powinno być jeszcze jakiegoś ograniczenia prądu bramki A1G oprócz diaka ???

    Napięcie jest na diaku symbolicznie odłaczonym i pokazanym jako switch.
    Prąd i pobór mocy z opornika 1k, przy zalożeniu że diak nie przewodzi....
    pytanie czy to nie pojdzie z "dymem" ten opornik i triak, jak zaskoczy bo napięcie da się pokretłem zmienić na > VBO diaka DB3, gdyby taki był włożony tutaj...

    Prostownik z płynną regulacją

    Prostownik z płynną regulacją

    Prostownik z płynną regulacją

    Tylko czy tak prosty układ na triaku nie "uwali" tutaj transformatora??? Z diakami nie "zadziearłem" do tej pory , wiec nie mam pewności jakiego tutaj włożono
    i jaki byłby odpowiedni, a stary aku do testów jest i bezpieczniki na obu uzwojeniach trafo
    (2A na wejściu i 15A na wyjściu).... Przełącznik przerobiony tylko na załączanie pierwotnego uzwojenia....
    Gdyby ta regulacja prądu działała to jak nie będzie ładopwał żadnego acu (napięcie za diodami na jednym uzwojeniu jest teraz 13.5 V) to będzie do cięcia styropianu,
    albo zasilania 12V robota na silniczkach z DVD ROM :S

    PS: Po udanym ściemniaczu jabela przerobionym na poczciwego triaka, który przetrwał w skrzynce na zewnatrz te spore mrozy i nic się nie grzeje,
    czas na sterowanie pokrętłem uzwojenia trafo,
    tyle że tam triaka wrzuciłem za transformatorem 230VAC-24VAC i zasilanie bramki triaka zrbione było z mostka 24v za trafo, żeby nie uszkodzić transformatora, bo nie miało toto Jabela żadnego wykrywania przejścia przez "0", a nie chciałem zmieniać płytki i za bardzo i nie miałem pomyśłu jak wykorzystać tutaj jakiegoś diaka... zresztą jak steruje 12ma żarówkami w szeregu na łącznej mocy ok 30W i napięciu 24VAC to nie ma się co pocić poczciwy triaczek na BTA...a tutaj mamy 230VAC i diaka....

    Pozdro.
  • #143
    elek555
    Poziom 37  
    eneuro napisał:

    Dziwną rzeczą w tym regulatorze z ROMSTAN który był w tym prostowniku jest kondensator 474k100 o pojemności 470nF (to ok) ale napięciu 100VAC???...
    czy tak prosty układ na triaku nie "uwali" tutaj transformatora??? Z diakami nie "zadziearłem"...
    PS: Po udanym ściemniaczu jabela...toto Jabela
    Pozdro.

    Na razie zamiast z wiedzą o diakach udanie zadzierasz z zasadami pisowni (regulaminem). Skoro diak przełącza przy 30V to po co mu kondensator na wiele więcej?
  • #144
    eneuro
    Poziom 11  
    elek555 napisał:
    eneuro napisał:

    Dziwną rzeczą w tym regulatorze z ROMSTAN który był w tym prostowniku jest kondensator 474k100 o pojemności 470nF (to ok) ale napięciu 100VAC???...

    Skoro diak przełącza przy 30V to po co mu kondensator na wiele więcej?


    Ponieważ jak widać ze schematu i zrzutki z oscyloskopu oraz pobierznych obliczeń
    z symulacji w ustawieniu pokrętła potencjometru na opór 1k nawet bedzie na nim napięcie ponad 200VAC (w maksimum) zresztą widać to na fotce z oscyloskopu.
    No chyba że coś przeoczyłem.
    Ponadto w tym kicie Jabela J-12 jako zasilacz triaka robi właśnie 470nF/275VAC z opornikiem 680 om szeregowo i jak łatwo zmierzyć napięcie na tym kondensatorze będzie ponad 200VAC w piku w pewnym ustawieniu pokrętła B50K...
    Bolce we wtyczce w tym J-12 kopie całkim nieźle jak nie założy sie opornika 1M om na ten kondensator MKT :D

    J-12 Wyłącznik zmierzchowy

    BTW: Ciekawe dlaczego ktoś na tym schemacie J-12 nie dał tam tego opornika od razu.
    No chyba, że w myśl powiedzenia "elektryka, prąd się nie tyka" :D

    Prostownik z płynną regulacją

    Więc nie mam tutaj dylematu czy nie wymienić tego kondensatora na 470nF/275VAC (tak czy inaczej go mam bo "wyrzuciłem" z J-12 w momencie kiedy ten załacznik zmierzchowy na 24VAC został przerobiony)
    tylko jaki diak byłby tutaj odpowiedni (DB3/VBO 32V ) i czy nie trzeba ograniczać prądowo w szeregu z diakiem bramki triaka A1G jakoś? Nie jest potrzebny jakiś opornik?
    Prąd maksymalny (średni) A1G BT136 nie jest przypadkiem 15mA???
    Opór Ra1g w BT139 na mierniku pokazał mi 580 oma....

    Diaki, triaki są trudne na poczatku ponieważ mają nieliniowe charakterystyki
    i na rózne sposoby mogą być załączane i po załączeniu też prądy i napięcia "świrują" w nich,
    co nie jest takie łatwe do opanowania jak się nie ma oscyloskopu i nie widać jaki przebieg jest na wyjściu.

    Stąd pytanie było do bardziej doświadczonych osób, czy takie podobne układy regulacji w uzwojeniu pierwotnym trafo mają szansę działać.
    Czy nie potrzeba jakiegoś układu odciążającego do tego regulatora uzwojenia pierwotnego trafo dodać-chociaż piszą że przy 50Hz straty mocy nie są duże na takim przełączaniu, bo przez większość czasu prąd i napięcie są w stanie ustalonym.
    Układy odciążające

    I to jest własnie podstawowa sprawa czy własnie takie niepełne wypełnienie (np. 50% z zerowymi wartościami przez część okresu )-nawet jak już prawidłowo bedę załączał tego triaka -wystarczy żeby jakoś sensownie naładować akumulator, czy trzeba jeszcze oprócz bezpieczników jakieś układy na wyjściu dawać (opisywane regulatory napięcia)....

    No nic pozostaje dokładnie przestudiować jeszcze dokumentację i charakterystyki triaka BT136 i diaka DB3, bo nie mam profesjonalnego symulatora układów pod Linux...
    "Windy" nie używam, bo szkoda energi elektrycznej i cykli procesora na ciągłe tropienie trojanów i wirusów w tle działających aplikacji :D
    Zresztą nie odważyłbym się Windows powierzyć sterowanie maszyną, jak nie potrafi ten system sterować niezawodnie PCtem :D
  • #145
    elek555
    Poziom 37  
    eneuro napisał:


    Ponieważ jak widać ze schematu i zrzutki z oscyloskopu oraz pobierznych obliczeń
    z symulacji w ustawieniu pokrętła potencjometru na opór 1k nawet bedzie na nim napięcie ponad 200VAC (w maksimum) zresztą widać to na fotce z oscyloskopu.
    No chyba że coś przeoczyłem.

    Więc nie mam tutaj dylematu czy nie wymienić tego kondensatora na 470nF/275VAC

    Diaki, triaki są trudne na poczatku

    Bajdu, bajdu -jak napięcie na kondensatorze osiągnie około 30V to możesz sobie opowiadać a diak i tak przełączy. Za pół okresu zrobi to samo -tak więc diaki i triaki są chyba nadal trudne...Warto najpierw o nich trochę poczytać
  • #146
    eneuro
    Poziom 11  
    elek555 napisał:

    Bajdu, bajdu -jak napięcie na kondensatorze osiągnie około 30V to możesz sobie opowiadać a diak i tak przełączy. Za pół okresu zrobi to samo -tak więc diaki i triaki są chyba nadal trudne...


    Dzieki za wskazówkę apropos diaka-nie używałem go wcześniej, a teraz to oczywiste, że ten regulator miał szansę działać tylko nie byłem pewien czy ktoś przy nim nie "majstrował" więc wolałem się upewnić przed włożeniem wtyczki...
    Ale i tak przelutuję ten kondensator na 275VAC z opornikiem 680 :D

    Zrobiłem lepszy "model" w symulatorze tego układu i teraz widać,
    że rzeczywiście diak załączy triaka i wtedy w tym regulatorze prąd praktycznie przestanie płynąć i dopiero jak się triak wyłaczy w okolicy "0" to znowu napięcie na diaku będzie rosnąć do wartości mniejszej z ograniczonej przez ustawienie potencjometru 50k i VBO=32V DB3 diaka.

    Prostownik z płynną regulacją

    Pewnie potencjometr 100k całkowicie potrafiłby odciąć diaka DB3 w tym układzie, bo wtedy wychodziło mi napięcie ok. 16V na DB3 z opornikiem 680 omow, a tutaj właśnie niewiem co za diaka wstawiono, ale być może taki żeby jakis prąd 3A na wyjściu uzyskiwać, bo było na obudowie napisane 3A-15A ...
    Ale skoro już wiadomo, że nie "wybuchnie" to już się "podrasuje" ten układ :D
    Nic czas chyba nagrzewać lutownicę :D
    Potencjometr jest chyba do wymiany, bo coś "zbyt oporny" jak się nim kręci w całym zakresie ...

    BTW: Tylko się zastanawiam, czy nie byłoby dobrze dodać jakiegoś snubber'a - podobnego do tego podawanego przy podłączaniu MOC3041- 39 omów w szeregu z 0.01uF (10nF) na wyjścia A1 A2 triaka, bo obciążenie trafo mocno idukcyjne....
    Czy coś może tutaj dać taki snubber w tym uzwojeniu pierwotnym trafo?

    Thx.
  • #147
    elek555
    Poziom 37  
    eneuro napisał:
    Pewnie potencjometr 100k całkowicie potrafiłby odciąć diaka DB3 w tym układzie, bo wtedy wychodziło mi napięcie ok. 16V na DB3 z opornikiem 680 omow, a tutaj właśnie niewiem co za diaka wstawiono,
    Potencjometr jest chyba do wymiany, bo coś "zbyt oporny" jak się nim kręci w całym zakresie ...

    Nie przekonałeś mnie że rozumiesz. Nadal nie widzisz obu kondensatorów, relacji ich wartości z całkowitą rezystancją ładującą. Rezystor bramki pomijasz choć coś cię niepokoi w wartości Ig. Nadal radzę poczytać teorię zamiast "macania pod napięciem". Zapewniam cię że poszukiwania prądu 15A będą tak samo skuteczne w tej konstrukcji (z napięciem 13,5V) jak i poszukiwania diaków na 16V. Być może kiedyś to zrozumiesz
  • #148
    eneuro
    Poziom 11  
    elek555 napisał:

    Nie przekonałeś mnie że rozumiesz. Nadal nie widzisz obu kondensatorów, relacji ich wartości z całkowitą rezystancją ładującą. Rezystor bramki pomijasz choć coś cię niepokoi w wartości Ig. Nadal radzę poczytać teorię zamiast "macania pod napięciem".

    Raczej siebie chciałem przekonać, że prosty regulator który znalazłem
    w tym rozwalonym prostowniku ma szansę działać i pojawiły się tylko wątpliwości,
    czy tak prosty regulator na wejściu pierwotnym transformatora nie wymaga jeszcze "snubber'a"....
    Dodatkowo podobny układ (niemal identyczny):
    Prostownik z płynną regulacją
    z powodzeniem stosowały osoby w tym wątku...
    Regulator fazowy na triaku
    Różnica polega na tym, żę nie spaliłem jeszcze żadnego potencjometru i opornika,
    a jak już to tylko w symulacji :D
    Kilka źródeł niemal identyczny schemat podaje, więc ten z prostownika jest na pewno OK i jak tylko wymienię potencjometr bo jest walnięty na 100% to będzie działać nawet z tym 100k...
  • #149
    eneuro
    Poziom 11  
    eneuro napisał:

    Kilka źródeł niemal identyczny schemat podaje, więc ten z prostownika jest na pewno OK i jak tylko wymienię potencjometr bo jest walnięty na 100% to będzie działać nawet z tym 100k...


    Okazało się, że potencjometr jest OK (nieco mniejszy opor ma w rzeczywistości 0k-44k)
    tyle że ktoś go tak wlutował niefortunnie (albo potraktował) że miał "nieskończenie duży opór" w każdym położeniu :D
    Wystarczyło wylutować go, sprawdzić i przelutować poprawnie i wyłącznik wpięty z żarówką 25W testowo ładnie ściemnia światło nie do całkowitego wyłączenia, poniweważ jak przypuszczałem i wyliczyłem zrobiono go tak że przy pokrętle ustawionym na maksymalną wartość oporu (tutaj ok 44k ) przełącznik ten przewodzi prąd na tyle że żarówka się świeciła na czerwonawo.
    Przy okazji dodałem układ snubber'a i oczywiście zmieniłem kondensator na 470nF/275VAC oraz opornik 680 omow.
    Na wszelki wypadek dorzuciłem radiator na triaka-tyle że jest na nim napięcie, bo ta blaszka w BT136 podpięta jest pod A2- więć trzeba ten wyłącznik ładnie w obudowie wyizolować.

    Prostownik z płynną regulacją

    Teraz tylko pytanie czy nie "ubije trafo" ? Się stestuje jak się poskłada prostownik :D

    BTW: Tak czy inaczej gra warta świeczki i już montuję podobny drugi układ o większej mocy na BT139 do ujarzmienia grzejnika, który ma zbyt duży apetyt na prąd nawet ustawiony na minimum i podpięty do regulatora pokojowego :D
  • #150
    konteno
    Warunkowo odblokowany
    pustan napisał:

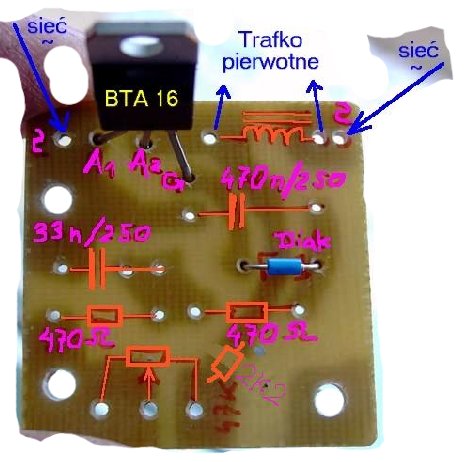

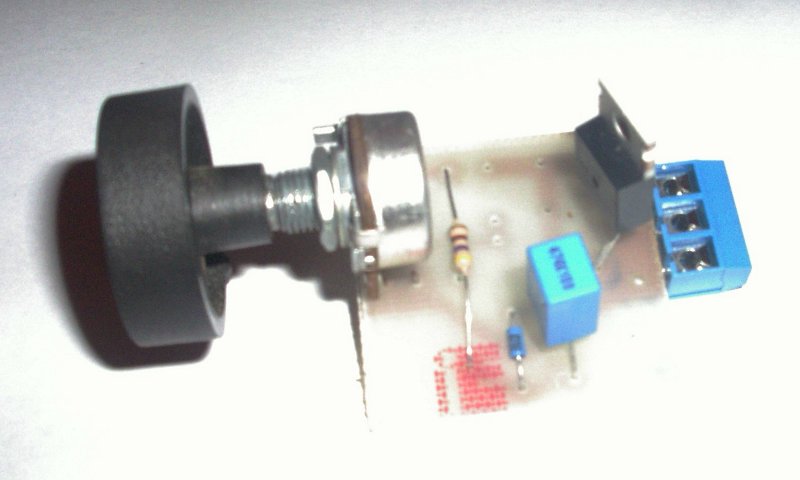

    Dodam jeszcze parę zdjęć regulatora prostownika,pierwsza wersja -większa płytka oraz wersja końcowa mniejsza.Oba działają jednakowo.
    Prostownik z płynną regulacją Prostownik z płynną regulacją Prostownik z płynną regulacją Prostownik z płynną regulacją Prostownik z płynną regulacją
    a możesz napisać w którym schemacie masz zastosowany ten tranzystor 2n3055 ?
