Dynamiczny wykrywacz metali ALL1

Witam

Widze, ze w temacie sondy jest niewielki problem i słusznie, bo to element prawie niopowtarzalny zaczerpniety z konstrukcji lat 70, wpradzie ALL jest już troche nowszy bo to nic innego jak whites classic , a całosc to połaczenie statycznej czesci odbiorczo nadawczej znanego F555 z dynamiczna reszta wspomnianego whitsa, stad wielki problem w znalezieniu fabrycznego odpowiednika sondy, ale nikt nie zabroni zmienic czesci nadawczo odbiorczej na oryginalnego whitsa i zastosowac jego fabryczna sonde np BM950.
Lub jak radzi kolega zaczac od tesoro a skonczyc z powodzeniem. Co by nie robił to bedzie troche zabawa w ciemno, bo wiadomo,że co sprawdzona konstrukcja to sprawdzona i potwierdzona. W przypadku opcji ze ma to byc ALL zostaje ewentualnosc(choc wątpliwa, bo droga) nabycia sondy u producenta lub samodzielna budowa, a na marginesie podpowiem ze wcale nie taka straszna.
Z drugiej strony jezeli nie mamy doswiadczenia w dziedzinie wykrywaczy to prawie kazda pierwsz samodzielna budowa to wielkie rozczarowanie, trzeba wiele doswiadczenia i praktyki jak pisał poprzednik aby dobrze wykonac to co sie zaczeło, bo naprawde nie problem wywalic nawet te pare groszy w przysłowiowe błoto.
Do kolegi Bynak, poprosze o strzałke na serwispkp(małpa)o2.pl to podesle co mam i z góry obale jakies mityczne poglady o niesamowitych zasiegach nawet wersji ze zwiekszonym zasilaniem, jak to sie mówi , " wyzej d...y nie podskoczysz" wiec i tu nie ma takiej opcji, sprawa jest normalna, i pewnie sam sie przekonałes jak wyglada zasieg w twoim tesoraku z sonda fabryczna a budowana samodzielnie, fabryczna ma znacznie mniejszy zasieg, bo wykonana jest z pełnym ekranowaniem i strojona do stabilnej pracy a nie na maxa.
Ze swojej strony powiem tylko tyle ze bawiac sie konstrukcja samodzielną mam nie mniej satysfakcji niz koledzy z fabrycznymi sprzetam z najwyzszej pólki

Ok Więc padło na All1 wersja Diadem, mam już prawie wszystkie części, zabieram się za płytkę, będę robił metodą foto. Ostatnie pytanie:
wg. Którego opisu wykonać najlepiej cewkę ? bo jest ich kilka.

Witam!!
Mam pytanie do znawców tematu/praktyków: czy istnieje możliwość podłączenia cewki od Armanda (policjant,geodeta.itd chyba wszystkie są takie same???) bezpośrednio do ALLa? Jeśli nie bezpośrednio to po jakich przeróbkach?

jk_001 wrote:

Witam!!
Mam pytanie do znawców tematu/praktyków: czy istnieje możliwość podłączenia cewki od Armanda (policjant,geodeta.itd chyba wszystkie są takie same???) bezpośrednio do ALLa? Jeśli nie bezpośrednio to po jakich przeróbkach?

A w czym problem kupić cewkę do alla lub ją zrobić?

Quote:

A w czym problem kupić cewkę do alla lub ją zrobić?

Zrobić nie problem, kupić tym bardziej. Ale zrobić tak żeby być z niej zadowolony to już inna sprawa.

Witam!
Zastanawiam się nad kablem do sondy. W wątku znalazłem, że co najmniej 4 żyły w oplocie. Czy kabel do HDMI nadałby się? Są tam 4 żyły ekranowane plus kilka cienkich bez.
Myślałem, aby cewki sondy podłączyć tymi ekranowanymi, a zasilanie cienkimi lub dodatkowym 2-żyłowym przewodem.

sprawdz wlutuj i powiedz czy sie nadał ,,

Podbijam temat.

Tak jak koledzy wcześniej, chciałem zapytać czy ktoś z was panowie może mi takiego Alla-1 wykonać i zestroić? Moze być bez stelażu, chodzi mi o samą elektronikę, cewkę w obudowie z ABSu, oprzewodowanie i wszystko ładnie zestrojone. Odrazu mówię że DEMET polska chyba już nie istnieje a ja potrafię tylko lutować, kompletnie nie znam się na schematach i nie mam oscyloskopu. Zalezy mi na profesjonalnym wykonaniu elektroniki i cewki. Pytanie o złożenie kieruję szczególnie do SWALDKA? Proszę o kontakt mailowy priv lub mail giegx(małpa).onet.pl gdyż inaczej nie mogę się z tobą skontaktować.

Pare postów wyzej napisalem

swaldek wrote:

poprosze o strzałke na serwispkp(małpa)o2.pl to podesle co mam

wiec dla chcącego kontakt jak na dłoni ,tylko trzeba czytac

Mam pytanie - dla czego wykrywaczu cewka odbiorcza strojona jest na inną f niż nadawcza? Skoro cewka ma odbierać własny sygnał odbity od przeszkody to po co ta różnica? W załączniku opis działania dyskryminacji i BG do VFL.

Klikasz link:

ALL-1

Potem dział DOWNLOAD, poddział Wszystko do ALL-1 i pobierz. Raczej wszystkie dodatkowe informacje na temat budowy znajdziesz na FORUM z podanego linku.

Pozdrawiam.

Zrób sobie IDX'a z VDI albo z przystawką 2 tonową. Skoro chcesz użyć oryginalnej sondy to Blue Max 950 albo Black max 950. 10 minut po poprawnym montażu zabawka chodzi - ustawiasz tylko 103° i 245° - gwarantuje że nie zaśniesz puki nie zrobisz choćby prowizorycznie sondy 2D... kiedy ta ci zadziała stwierdzisz że musisz mieć je obie, a najlepiej jeszcze jednego IDX'a choćby dla porównania. Mówię z własnego doświadczenia - aktualnie składam sobie wersję podwodną. Prosto i skromnie: ustawiasz wszystko i zamykasz "właz"

Witam, zna ktoś może albo ma pomysł na jakąś modyfikacje części nadawczej i odbiorczej w tej konstrukcji, chodzi mi o jakieś lepsze rozwiązanie tx i rx w tym wykrywaczu... proszę o pomoc

Vietech wrote:

Zrób sobie IDX'a z VDI albo z przystawką 2 tonową. Skoro chcesz użyć oryginalnej sondy to Blue Max 950 albo Black max 950. 10 minut po poprawnym montażu zabawka chodzi - ustawiasz tylko 103° i 245° - gwarantuje że nie zaśniesz puki nie zrobisz choćby prowizorycznie sondy 2D... kiedy ta ci zadziała stwierdzisz że musisz mieć je obie, a najlepiej jeszcze jednego IDX'a choćby dla porównania. Mówię z własnego doświadczenia - aktualnie składam sobie wersję podwodną. Prosto i skromnie: ustawiasz wszystko i zamykasz "właz"

Vietech wrote:

Witam, zna ktoś może albo ma pomysł na jakąś modyfikacje części nadawczej i odbiorczej w tej konstrukcji, chodzi mi o jakieś lepsze rozwiązanie tx i rx w tym wykrywaczu... proszę o pomoc

Ale o co Ci chodzi bo zgłupiałem?

Ja też polecam tego IDX-a, sam go zbudowałem i jestem zadowolony

colektor wrote:

Witam.
Można też zamówić komplet.Płytki +gotowe nawinięte cewki + wycięte szkło epoxydowe na obudowe sondy.Cena zestawu to 93zł.
Pozdrawiam Colektor.

Może ktoś mi podać namiar na to ? Czy w zestawie jest jakaś instrukcja i schematy ?

Dodano po 29 [minuty]:

Czy ktoś był by w stanie wykonać mi całą cewkę razem z obudową i wypuszczonym kablem z końcówką . Do tego dorzucić komplet płytek i tych elementów które trzeba specjalnie dobierać . Resztę elementów dokupił bym sobie i zmontował sam .
Jaki był by koszt takiego zestawu ?

Pan Colektor niestety już nie jest na tym świecie....


Jakaś sonda do Alla wisi na Allegro.

Jak chcesz jakieś elementy lub wykonanie sondy pisz do Pana sWaldka.

Ewentualnie pokuś się o budowę / zakup IDX-a

Mam pytanie jeszcze jak ma się wykrywacz Garretta 150 do all1 i tych innych samoróbek ?

ACE 150 jest bardzo prosty w obsłudze ma identyfikacje graficzną znaleziska
jak i tonową.

Możesz edytować dyskryminację wycinając segmenty niepożądane.

Zasięgi ma mniejsze ale kosi monety bardzo dobrze.

Zasilany 4xAA

Nie ma pin-pinta
Jest lekki około 1.2kg
Stelaż 3x częściowy
Cewka typu koncentryk eliptyczny

Witam.
Czy ktoś z was ma może mozaiki w .pdf do ALL-1, dopasowane rozmiarem do rzeczywistości albo wykonane w jakimś programie projektowym np. KiCad?
Zmodyfikowałem sobie rozmiar tych .jpg ale szkoda laminatu na taką jakość wydruku.
Był bym wdzięczny za udostępnienie plików.

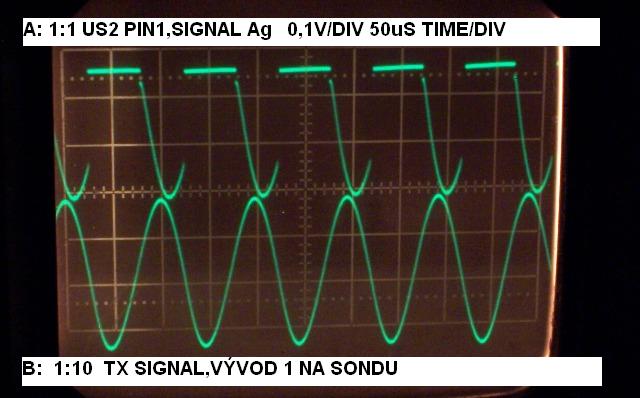

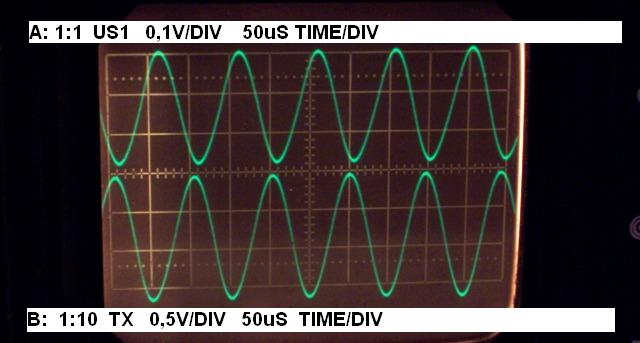

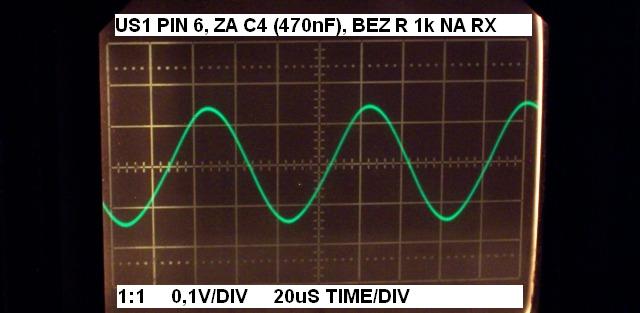

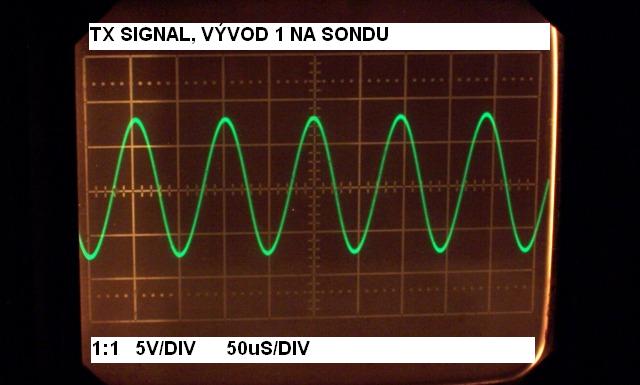

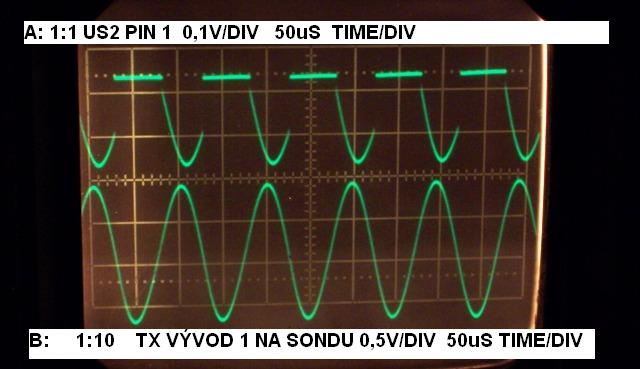

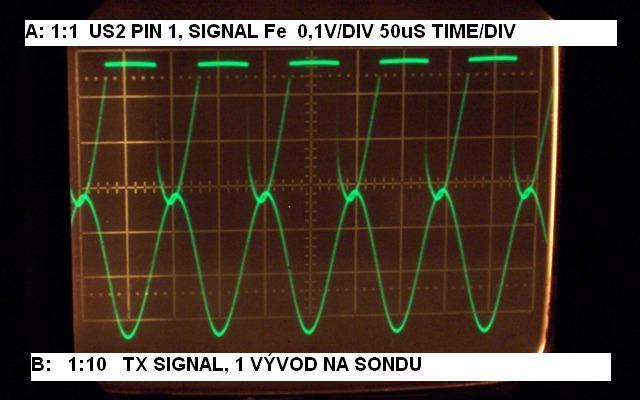

Ktoś podrzuci może zrzut z oscyloskopu dwukanałowego napięcia z cewek Tx i Rx w powietrzu? Chodzi mi o zrzut napięcia z wykrywaczy fabrycznych na cewkach aby można było zobaczyć przesunięcie faz. Znalazłem kilka, ale co artykuł to inna opinia. W jednym piszą, że sygnal z cewki odbiorczej jest w przesunięciu dodatnim względem cewki nadawczej, w innym miejscu napisali że przesunięcie jest ujemne.

O ile mi wiadomo sygnał odbiorczy jest opóźniony względem nadawanego.

Szukaj na geotech forums jest tam dużo informacji nt. wykrywaczy.

rx zawsze z prawej strony

Pozdrawiam...

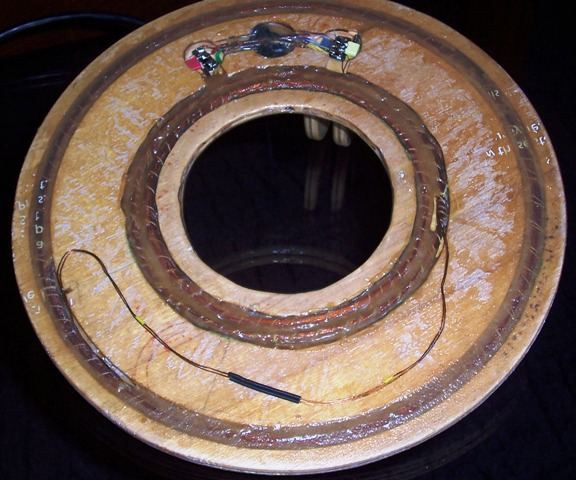

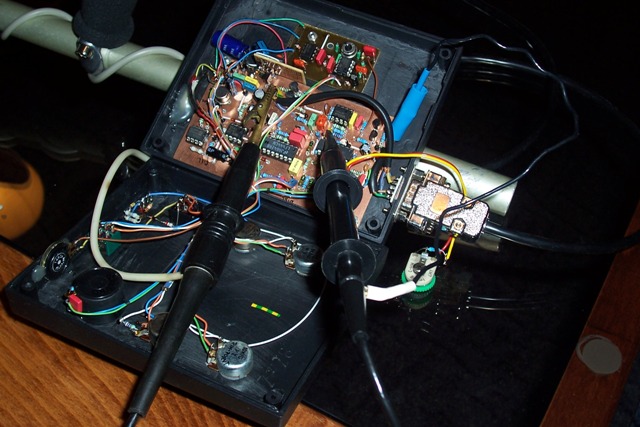

Foto 03/2008...!

Mam jakąś starszą wersję All-1 (tak przynajmniej opisał mi go sprzedający, choć płytka nie przypomina tych opisywnaych na forum). Wykrywacz trochę wariuje, chciałbym wymienić w nim elektronikę (kupić płytkę+elementy), zostawiając sondę. Nie mam pojęcia, jaka jest zastosowana cewka (częstotliwość). Jak mogę to sprawdzić?

Witam. Słuchajcie mam pytanie, może nie ściśle związane z budową w/w wykrywacza, ale o jego pierowwzór tj. Classic III, mianowicie padł mi tor dyskryminacji i wykrywacz działa jedynie w trybie AllMetal i pinpoint, a kiedy przechodzę w tryb dyskryminacji ten milczy. wiem że cewka jest ok, ale nie wiem gdzie mam zerknąć w puszcze w elektroniką żeby ustalić elementy odpowiedzialne za tor dyskryminacji. byłbym niezmiernie wdzięczny za odpowiedź. pozdrawiam i czekam na info.

sprawdź przełącznik omomierzem, nie sądzę żeby coś bardziej mogło się popsuć.
Jak sprawdzisz daj znać

No właśnie jest problem ponieważ był on przerabiany przez poprzedniego właściciela według modyfikacji mr. billa (tj. dodawany był potencjometr do sygnału wiodącego, balansu gruntu i zmieniany opornik do zwiększenia głębokości penetracji z 470k na 1.6 mega) i po tym zabiegu wykrywacz nie żyje, tj.tor dyskryminacji. oddałem go do znajomego elektronika, który z powrotem zmienił elementy na oryginalne, ale niezbyt zna się na wykrywaczach i stwierdził że ponoć wszystkie przełączniki, scalaki, potencjometry działają jak należy i doradził wysyłkę do serwisu. zanim to zrobię chciałem was się zapytać co można by jeszcze zrobić zanim wyportkuję się z paru setek na naprawę w serwisie, a może to być błahostka. Na co jeszcze mogę zwrócić uwagę?

Dodano po 3 [minuty]:

Zapomniałem dodać, że po włączeniu wykrywacza powinno pojawić się charakterystyczne piknięcie informujące, że wykrywacz jest włączony, więc kiedy przełączę go w tryb AllMetal i wtedy włączę jest piknięcie, ale kiedy włączę go w trybie dyskryminacji jest cisza...

Mam schemat do tego wykrywacza i wynika z niego, że układ od włączenia powinien pracować w dyskryminacji, dopiero po nacisnięciu przycisku Pin Point przechodzi w allmetal odpowiada za to klucz 4066 a konkretnie podanie napięcia ujemnego na 12 pin poprzez przycisk Pin Pointa co powoduje zablokowanie klucza i wykrywacz przełącza sie w allmetal, trzeba dokładnie sprawdzić połączenia czy wszystko po przeróbkach wróciło do pierwotnego stanu, jak poprzednik stawiam na jakąś przerwę
