Jak sprawdzić przetwornicę w radiu Tevion CDD217? Podłączenie przewodów

Mbeat 21 Mar 2006 12:37 1224 7
Zgłoś naruszenie prawa
Odpowiedz | Nowy temat
  • #1 2440130
    Mbeat
    Poziom 21  
    Posty: 643
    Pomógł: 38
    Ocena: 52
    Witam.

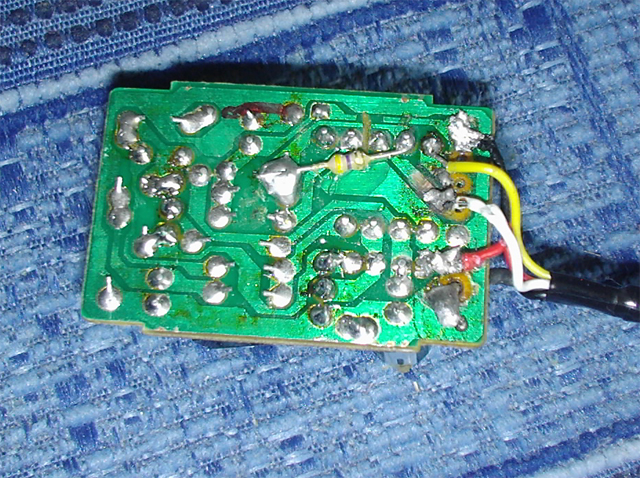

    Mam problem. Posiadam radio Tevion CDD217 brak w nim podświetlenia wyświatlacza. Jestem prawie pewien, że to wina przetwornicy. Chciałbym ją sprawdzić np. podłączając pod inne źródło prądu (np. zasilacz) ale nie wiem do czego są dwa pozostałe przewody - żółty i biały. Za dokładne wskazanie jak to mam wszystko podłączyć aby sprawdzić czy daje wysokie napięcie podaruje punktów.

    PS. Dodam, że z radia do przetwornicy dochodzi napięcie 1.5 V (czerwony + czarny) :?:
    Załączniki:
    • Jak sprawdzić przetwornicę w radiu Tevion CDD217? Podłączenie przewodów 001.jpg (256.48 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • Jak sprawdzić przetwornicę w radiu Tevion CDD217? Podłączenie przewodów 002.jpg (389.15 KB) Musisz być zalogowany, aby pobrać ten załącznik.
    • Jak sprawdzić przetwornicę w radiu Tevion CDD217? Podłączenie przewodów 003.jpg (436.22 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #2 2440820
    pkhenr
    Poziom 32  
    Posty: 1937
    Pomógł: 137
    Ocena: 199
    na mój gust to dochodzi za mało myśle że ok6 v to min.
    te przewody służą pewnie do ściemniania -sterowania podświetleniem
    odłącz przetw. i podłącz do zasilacz ok 5v i zobacz co na wyj. byle nie językiem.powinno być ok 150 v zmienne
  • #3 2441009
    maxmax77
    Poziom 23  
    Posty: 457
    Pomógł: 55
    Ocena: 66
    witam możemasz wyświetlacz katodowy wetedy kabelki by się zgadzały
    Załączniki:
    • Jak sprawdzić przetwornicę w radiu Tevion CDD217? Podłączenie przewodów 003_1140lll.JPG (111.61 KB) Musisz być zalogowany, aby pobrać ten załącznik.
  • #4 2441016
    Mbeat
    Poziom 21  
    Posty: 643
    Pomógł: 38
    Ocena: 52
    Sprawdziłem na zasilaczu. Gdy podałem 10V otrzymałem na wyjściu 150 V zmiennego. Czyli coś w radiu jest nie tak, że daje tylko 1,5V na zasilenie przetwornicy :(
  • #5 2441085
    maxmax77
    Poziom 23  
    Posty: 457
    Pomógł: 55
    Ocena: 66
    masz może zdjęcie panela
  • #6 2441112
    Mbeat
    Poziom 21  
    Posty: 643
    Pomógł: 38
    Ocena: 52
    Wyświetlacz jest identyczny jak ten stosowany w magnetowidach tych starszych. A gdyby tak dać bezpośrednio 12 V do zasilenia przetwornicy aby sprawdzić czy wogóle coś się zaświeci ? Bo te 2V co dochodzą to stanowczo za mało :/
  • #7 2441167
    maxmax77
    Poziom 23  
    Posty: 457
    Pomógł: 55
    Ocena: 66
    jak taki jak w magnetowidzie do jest katodowy wtedy sprawdz tak jak opisałem napięsia fl to zmienne na żarni i wynosi 2.6volta i masz tam jeszcze +30 ale jest ono po trafie prostowane połówkowo tak że miernik cyfrowy uni może przekłamywać w szeregu z tym napięciem będzie jakiś opór zabespieczający poszukaj może on jest padnięty i sprawdz czy żarnik lekko nie żarzy (takie ciękie paseczki przez wyświetlacz).pozdrawiam

    Dodano po 12 [minuty]:

    na zasilanie przetwornicy możesz podać 12 ale tylko na jej zasilanie .
  • #8 2444108
    pkhenr
    Poziom 32  
    Posty: 1937
    Pomógł: 137
    Ocena: 199
    jesteś w domu idź po kabelku trafisz do oprnika który robi jako bezp.potem może jeszcze jakiś tranzystor i pewnie tyle ( tak np. było w pioneerku)
