Eagle 3D. Wizualizacja przestrzenna płytek PCB.

gulson 19 Cze 2003 10:08 206969 479
  • #1 19 Cze 2003 10:08
    gulson
    Administrator Systemowy

    Eagle 3D. Wizualizacja przestrzenna płytek PCB.

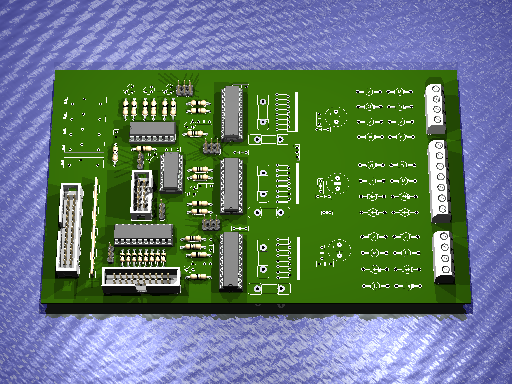

    Powyższy układ nigdy nie został stworzony! To efekt nowej wtyczki do programu Eagle umożliwiającej podgląd 3D, dzięki zaawansowanym opcjom i ustawieniom można uzyskać efekt lepszy niż w innych programach.
    Więcej informacji:
    http://www.matwei.de/doku.php?id=en:eagle3d:eagle3d

    0 29
  • Relpol
  • #2 19 Cze 2003 12:52
    kubagert
    Poziom 14  

    Najlepsze jest to, że Eagle aby wyrenderować płytkę korzysta ze skryptów ULP, oraz programu POVRAY który jest całkowicie darmowy.

    Bawiłem się jużwcześniej tym skryptem i efekty są zaskakujące. Autorzy czekają na biblioteki symboli. Na razie są dostępne tylko te najbardziej popularne elementy i nazwijmy to "o standardowych rozstawach" nóżek.
    Ale pobawić się można i naprawdę warto.

    0
  • Relpol
  • #3 19 Cze 2003 13:56
    elektryk
    Poziom 42  

    Wychodzi rewelacyjnie, chociaż trzeba poczekać chwile na renderowani i nie ma wszystkich bibliotek 3D. Załączam jak wyszła moja płytka do pracy dyplomowej.

    0
  • #4 19 Cze 2003 17:04
    gretzky
    Poziom 21  

    jak takie zdjęcie 3d można zrobić. Mam Eagle 4.03 , skopiowałem do głównego katalogu Eagle wszystkie te foldery które były spakowane w zipie. Co dalej robić bo szukałem w Eagle i nie znalazłem.

    Prosze o pomoc

    0
  • #5 19 Cze 2003 17:09
    elektryk
    Poziom 42  

    1. przeczytaj manual (RTFM)
    2. skopiuj z katalogu ULP archiwum wszystkie pliki do katalogu ULP w eagle
    3. ściągnij i zainstaluje Pov-Ray
    4. skopiuj z katalogu Pov-Ray archiwym wszystkie pliki do katalogu include w katalogu domowy Pov-Ray
    5. otwórz wybrany projekt
    6. z menu File wybierz Run
    7. wybierz plik 3d.ulp
    8. ustaw opcje
    9. wygeneruj plik POV
    10. uruchom program Pov-Ray
    11. załaduj plik POV
    12. wciśnij przycisk RUN

    0
  • #6 19 Cze 2003 22:20
    28aug240
    Poziom 14  

    fajny program ktoś wie skąd go ściągnąć

    0
  • #7 19 Cze 2003 22:23
    elektryk
    Poziom 42  

    28aug240 napisał:
    fajny program ktoś wie skąd go ściągnąć
    Masz przecież podany link do programu.

    0
  • #8 20 Cze 2003 00:20
    blade
    Poziom 14  

    a skad sciagnac tego pov_ray'a?

    0
  • #11 20 Cze 2003 10:35
    gretzky
    Poziom 21  

    nie moge sobie z tym poradzić.
    :arrow: elektryk
    wciąż się zatrzymyje na punkcie 7. Gdy wybieram z run plik 3d.ulp wyświetla mi się Error w którym pisze D:\programy elektroniczne\EAGLE-4.03\ulp\3d.ulp(405):
    Po czym wyświetla mi się coś podobnego jak dokument tekstowy w którym są jakieś komendy.
    Co jest grane to ja niewiem, nawet instalowałem jeszcze raz Eagle. Nic nie pomogło. Może wy mi pomożecie.

    A jak nie to jaki jest adres strony domowej Eagle aby móc ściągnąć wersje demową tego programu.

    0
  • #12 20 Cze 2003 11:35
    elektryk
    Poziom 42  

    gretzky napisał:
    A jak nie to jaki jest adres strony domowej Eagle aby móc ściągnąć wersje demową tego programu.
    www.cadsoft.de
    Czemu nie chce się wam czytać manuala??? Tam jest wyraźnie napisane : Software Requirements: Eagle 4.08

    0
  • #13 20 Cze 2003 12:30
    blade
    Poziom 14  

    A wie moze ktos jak tworzyc do tego wyglad elementow tkorych tam brakuje . Moze jeste to w manualu ale niestety kiepsko znam angielski

    0
  • #14 20 Cze 2003 16:02
    elektryk
    Poziom 42  

    Programuje się je tak samo jak objekty do povray, proponuje przejrzeć jak wyglądają pliki inc w archiwum w katalogu povray. Niestety nie mam zielonego pojęcia jak to się je, pewnie jest opis tego języka gdzieś w dokumentacji povray.

    0
  • #15 20 Cze 2003 17:29
    KJ
    Poziom 31  

    Świetne efekty są niesamowite. Czy ktoś wie może czy i jak da się skonwertować plik PCB z protela żeby dał się odpalić w eagle ??

    0
  • #16 20 Cze 2003 20:48
    Anonymous
    Użytkownik usunął konto  
  • #17 20 Cze 2003 20:59
    elektryk
    Poziom 42  

    Leevin napisał:
    Ile ten program koszyuje? W Polsce można go dostać?
    To bardzo ciekawe pytanie. PovRay jest na licencji GNU, Eagle od wersji freeware do wersji proffesional za jakieś 1200$, moduł 3D tu sprawa jest nieco pokręcona, bo jest darmowy dla celów edukacyjnych, jeśli jakieś firmy chcą go urzywać, to muszą zaprojektować modele 3D, a do celów "prywatnych" to trzeba się z autorem skontaktować.

    0
  • #18 21 Cze 2003 16:08
    elektryk
    Poziom 42  

    Moduł 3D jest całkowicie dostępny, pozostaje kwestia prawna.

    0
  • #19 22 Cze 2003 11:29
    Anonymous
    Użytkownik usunął konto  
  • #21 23 Cze 2003 17:54
    aigor
    Poziom 10  

    Jak wygenerować plik POV?
    Pomóżcie mi. Please.:(

    Pozdrawiam Igor.

    0
  • #22 23 Cze 2003 17:59
    elektryk
    Poziom 42  

    Masz napisaną wyżej instrukcje, to skrypt 3d.ulp wygeneruje plik POV.

    0
  • #23 10 Lip 2003 14:50
    gretzky
    Poziom 21  

    no wszystko ok ale nie wiem dlaczego w zadnym projekcie nie pokazuja sie kondensatory (elektrolityczne i ceramiczne) potencjometry tez i inne elementy. Co byscie poradzili.
    Sami zobaczcie

    0
  • #24 10 Lip 2003 15:22
    elektryk
    Poziom 42  

    gretzky napisał:
    Co byscie poradzili.
    Trzeba "dorobić" brakujące elementy, albo poczekać aż ktoś dorobi :D , Możesz spróbować, przy generacji pliku POV jest taka opcja żeby jak nie znajdzie pasującego elementu to pokazywał liste wszystkich i można było wybrać zastępczy.

    0
  • #25 10 Lip 2003 15:39
    Smok
    Poziom 24  

    U mnie elki tez sie nie pokazały, ale pobawiłem się trochę i wrzuciłem płytke zrobiona kiedyś przy pomocy Eagle 3.55 i z tej płytki są elki, to zależy wiadać z jekiej biblioteki były brane elementy

    0
  • #29 25 Lis 2003 10:13
    mazak
    Poziom 11  

    Zna ktoś firmę która trawi płytki zaprojektoewane w Eagl'u. Jak zauważyłem jest to problem. Mamy strasznie zacofane firmy..., i raczej nie chcą zarabiać!

    Pozdrawiam

    0
  • #30 25 Lis 2003 10:50
    Tdv
    Poziom 33  

    Sam jesteś zacofany i chyba nie wiesz co to jest google altavista i kilka innych wyszukiwarek, że o książce telefonicznej nie wspomnę. Dobrze poszukaj to znajdziesz. Ewentualnie wygeneruj sobie pliki GERBER i NCdrill i wtedy każda firma Ci je wykona bo nie ma znaczenia z jakiego programu projekt pochodzi.

    0
