FAQ LED migająca w rytm muzyki

Witajcie
Wybaczcie odkop ale od jakiegoś czasu chodzi mi po głowie zrobienie układu sterowania lampkami choinkowymi. Czytałem tutaj dużo tematów ale 99% dotyczy sterowania zaledwie kilkoma diodami lub paskami LED. Mój "pomysł" jest trochę bardziej rozbudowany dlatego potrzebuję waszej pomocy.

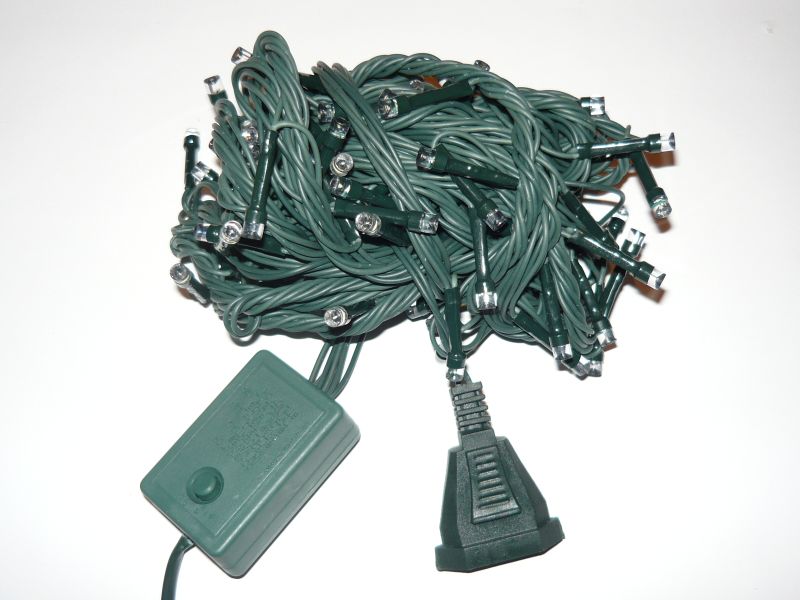

W tym roku tym bardziej mnie zmobilizowało bo podczas zakładania lampek na balkony okazało się że 3 komplety lampek mają spalone sterowniki więc trzeba było kupić nowe. Mam więc do dyspozycji 3 komplety takich lampek:


w każdym zestawie są lampki w 4 kolorach i tu moje pytanie...
czy może mi ktoś pomóc w zrobieniu sterownika który pozwolił by na sterowanie 4 kompletami lampek w rytm muzyki z laptopa (ostatecznie można by wykorzystać wieżę jako wzmacniacz)
najlepiej gdyby można było podzielić na sekcje mrugające np:
1) osobno każdy kolor ze wszystkich 4 zestawów lampek (tzn mrugają wszystkie lampki czerwone, później wszystkie niebieskie itd) domyślam się że trzeba było by zastosować układ z 4 wyjściami
lub
2) każdy kolor z każdego zestawu osobno (w tym przypadku układ z 16 wyjściami)

przyznam niestety że z robienia schematów jestem bardzo słaby a ponieważ muszę tu stosować zasilanie 230V dlatego wolę poprosić o pomoc bardziej doświadczonych elektroników by wszystko było bezpieczne

Witam

Można w tym celu zastosować układ sterujący żarówkami na napięcie 230V. Może być to np: iluminofonia czterokanałowa lub tzw. Discolitez na USB. Schematy można znaleźć na forum. W celu zwiększenia bezpieczeństwa użytkowania należałoby zasilić lampki z transformatora separującego 230/230V o mocy dostosowanej do nich.

witam
możliwe że już to było ale ja nie znalazłem ;/ mam taki problem kupiłem tranzystor TIP 31 i rezystor 1k i 80 cm paska led chcę to podpiąć pod skrzynię basową w samochodzie i piszę dla pewności czy to bd działało i czy się nic nie popali.I jeszcze takie pytanie czy prąd który podepnę pod ten TIP 31 może być od kabli zasilających wzmacniacz? (plus od akumulatora a minus z karoserii auta) i rezystor podpiąć pod + od głośnika ? jakby ktoś podrzucił łatwy schemat dobrze opisany (rezystor, tranzystor) jestem całkiem zielony w tych sprawach

Witam

Układ może być zasilany ze źródła zasilania wzmacniacza, trzeba jednak zastosować bezpiecznik topikowy dostosowany do poboru prądu przez układ. Kolektor tranzystora łączy się z minusem paska LED, jego plus do bieguna zasilania. Emiter trzeba podłączyć do masy, bazę przez rezystor o odpowiedniej wartości łączy się z wyjsciem wzmacniacza. Można zastosować dużo lepszy układ zawierający źródło prądowe na wzmacniaczu operacyjnym. Schematy są na forum lub w sieci, wystarczy wpisać w Google frazy "transistor LED driver" lub "iluminofonia LED".

Witam podchodziłem do tego tematu już kilkakrotnie diode w rytm muzyki robiłem chyba z najbardziej znanego schematu w sieci. https://obrazki.elektroda.pl/8080674100_1315657142.jpg
Mój problem polega na tym że potencjometr 50k zawsze się palił nie mogę znaleźć przyczyny może ktoś mi wyjaśnić co robię źle?

Witam

Popularne potencjometry mają niewielką moc strat rzędu 0,1-1W. Łatwo o przeciążenie w przypadku złego podłączenia lub innych błędów w układzie.

Sprawdź, czy mikrofon nie ma zwarcia i czy dobrze jest podłączony. Jeśli używasz przewodu ekranowanego do jego połączenia on również może mieć zwarcie. Wstaw szeregowo z potencjometrem rezystor o wartości 2,2-4,7kΩ. Ograniczy to prąd do bezpiecznej dla tego elementu wartości.

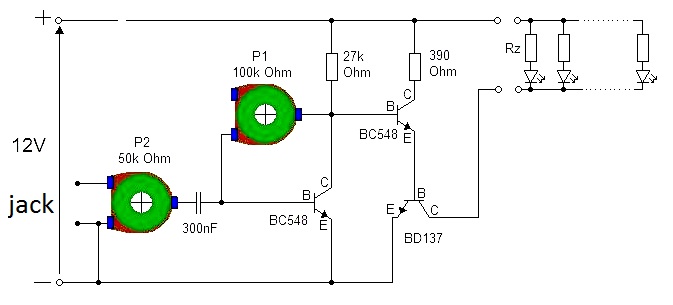

Witam, zrobilem sobie uklad wlasnie z tego schematu https://obrazki.elektroda.pl/5599372700_1351458164.jpg . Niestety diody nie reagują wogole na muzyke. Ktos moze wie o co moze chodzic ? Potencjometry zamiast lezących mam zwykle(3 nóżki obok siebie), czy te nozki odpowiadaja tak samo ? Tzn ze środek to ten "górny" i lewa-prawa tak samo ? Moze to jakis problem z polączeniem jack

Witam

Suwak ślizgacza jest w potencjometrach jednoobrotowych połączony ze środkowym wyprowadzeniem. Schemat podłączenia takiego elementu znajdziesz na forum. Potencjometr wejściowy ma zbyt dużą rezystancję w stosunku do niskiej impedancji wejściowej układu. Pomiń go i sprawdź, czy układ działa. Przyczyną może być też zbyt mały poziom sygnału. Co jest jego źródłem?

Zmierz jeszcze napięcia stałe na elektrodach tranzystorów. Sprawdź za pomocą omomierza rezystancję między stykami wtyku, powinna być równa rezystancji pierwszego potencjometru.

ominołem potencjometr, lecz uklad nie reaguje na muzyke wogole, a jacka podpinalem pod komputer badz wieze, z tym samym efektem ;/

Witam serdecznie, piszę do Was z dużym problemem.
Moja dziewczyna dręczy mnie od pewnego czasu że chce w pokoju mieć LEDy migające w rytm basów z jej laptopa.

Kupiła już 2m taśmy LED i zasilacz 12V (ledów 60 na metr jest)
Bo jej kazałem kupić ten zasilacz bo szkoda Subwoofera 6W męczyć jeszcze tymi ledami. Do tego te głośniki mają już trochę.


Chciałbym to zrobić tak, by sygnał wzbudzenia szedł od subwoofera, a zasilanie było z zasilacza. Patrzyłem także na trójniki z wyjścia Jack i podpinanie LED'ów jako słuchawek, ale nie wiem jak będzie z napięciem z karty dźwiękowej, a nie chcę tracić na mocy małych i tak głośników.

Myślę że może przez TIP31 lub 41, ale szkoda żebym coś popsuł.

Jestem otwarty na krytykę, bo pewnie taka będzie. Że się zabieram za coś na czym się nie znam. Ale pasowało by żeby inżynier coś takiego zrobił, a przy okazji czegoś się nauczę.

Mam nadzieję że dobry dział, pozdrawiam wszystkich i z góry dziękuję za pomoc.

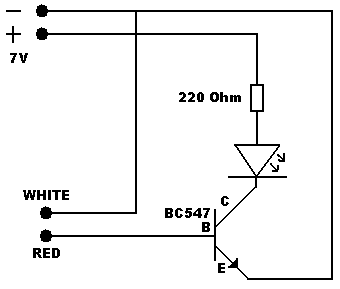

Witam mam problem z podłączeniem paska led około 80cm do subwoofera logitech z-905 próbowałem podłączyć za pomocą tego schematu
Ale gdy podkręciłem tak do połowy głośności tranzystor strzelił i chciałem was zapytać co mogło być tego przyczyną i czy istnieje jakiś inny lepszy schemat nie chciał bym robić tego za pomocą mikrofonu z góry dzięki za pomoc

Witam

Cojones

Jaki jest prąd pobierany przez taśmę LED?

Od tego zależy dobór elementów układu.

marles74185

Schemat jest błędny, gdyż układzie brakuje rezystora ograniczającego prąd bazy tranzystora bipolarnego, więc nic dziwnego, że tranzystor uległ zniszczeniu. Schematy układów iluminofonii jednokanałowej, w tym mojego autorstwa znajdziesz na poprzednich stronach tego tematu, na forum lub w sieci.

z tego co pamiętam na opakowaniu pisało taśma led biała 4,8W/m chciał bym to zasilać z ogniw 18650 połączyłem je razem i uzyskałem nieco ponad 12V.To z którego schematu mam skorzystać ?

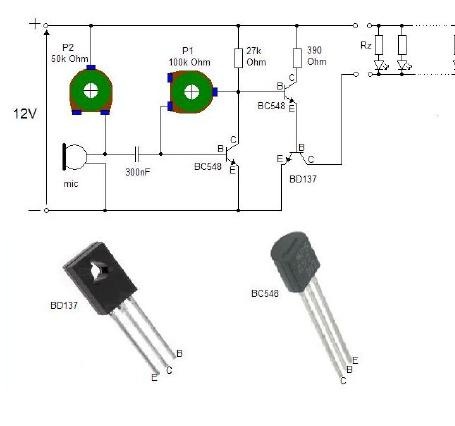

Witam!Myślałem nad spróbowaniem,żeby zrobić coś takiego ale ja chciałbym zrobić to ,żeby migało poprzez podłączenie do karty dźwiękowej w komputerze a na drugim wejściu np. słucham muzyki ze wzmacniacza lub słuchawek. Poczytałem w skrócie ten temat i ktoś już coś takiego tutaj robił ale ja chciałbym zrobić to na taśmie led. Chciałbym wziąć około 1m taśmy led i ,żeby to migało w rytm muzyki. Czy kabel kabel jack mam wlutować z potencjometrem w miejsce mikrofonu? Gdzie mam dać ten filtr dolnoprzepustowy? I jakiej mocy taśmę led wybrać bo widzę ,że są 4,8W i np 9w Czy części jakie mi są potrzebne to :
1x potencjometr 50K (leżący)
1x potencjometr 100K (leżący)
1x kabel jack
1x potencjometr 10k
1x kondensator 300nF ceramiczny
2x tranzystor BC 548
1x tranzystor BD137
1x rezystor 27K Ohm
1x rezystor 390 Ohm
1x filtr dolnoprzepustowy
rezystor Rz (taśmie SMD to jeden przed taśmą)
TAŚMA LED ?
Prosiłbym o jakieś w miarę proste wytłumaczenie a jeżeli źle napisałem to o poprawienie mnie. Z góry dzięki za pomoc.

Witam

Filtr dolnoprzepustowy należy włączyć na wejściu układu w miejsce mikrofonu i pierwszego potencjometru. Źródło sygnału musi być wówczas podłączone na wejście filtru. Taśma LED o mocy 9W będzie miała prąd 750mA przy napięciu zasilania 12V. Przy tym prądzie tranzystor BD137 może mieć zbyt duży spadek napięcia na złączu C-E. Sugeruję wymienić go na BD241. Wadą układu jest zależność punktów pracy tranzystorów od ich wzmocnień prądowych.

A jak dobrać ten rezystor do taśmy ?Ten oznaczony jako "Rz" Taśmę bym kupił na allegro : diody SMD 3528, około 1metr tej taśmy , a mogę przez zakupem taśmy sprawić to na jednej diodzie czy działa? I czy można prosić o jakieś poprawienie schematu aby wyglądał tak jak mam go zrobić? Jeżeli nikt nie poprawi to chociaż proszę o odpowiedz na pytania?

Witam

Rezystor Rz dobiera się w zależności od prądu diod. W taśmach zasilanych napięciem stabilizowanym 12V stosowane są w szeregu trzy diody i rezystor. Oblicza się z prawa Ohma.

https://www.elektroda.pl/rtvforum/topic673954.html

https://www.elektroda.pl/rtvforum/topic490262.html

Witam, nie bardzo wiem gdzie podłączyć koniec przewodu oznaczony jako
"do głośnika" na poniższym schemacie.



Pod spodem wrzucam jeszcze ułożenie wejść w moim subwooferze. Czy chodzi o któreś z nich?

Witam

Z rysunku trudno określić czy są to wejścia (gniazda RCA), czy wyjścia głośnikowe, w drugim przypadku kolor czarny oznacza masę, a czerwony i biały sygnał "gorący". Należy odszukać przewód "gorący" sygnału, jego masę i tam wpiąć ten układ iluminofonii.

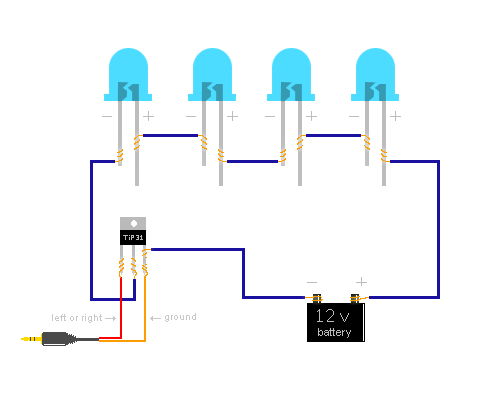

Witam skonstruowałem migającą w rytm muzyki taśmę LED na TIP31C według tego schematu :



Wszystko pięknie ładnie działa lecz taśma świeci tylko gdy głośniki są pogłoszone prawie na maxa
Co zrobić aby taśma działała nawet przy 20 % głośności ?

Należałoby wzmocnić sygnał, np. kolejnym tranzystorem,

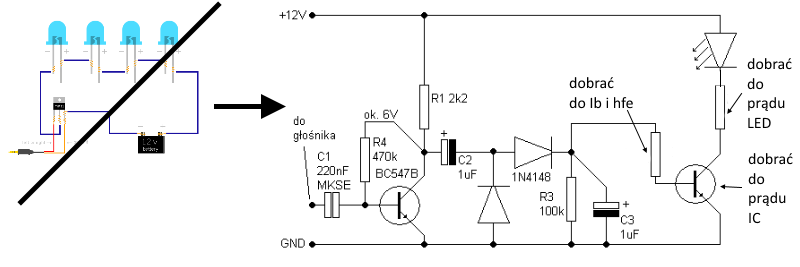

można wypróbować bardziej złożony lecz bezpieczniejszy układ np. ten:

Można poeksperymentować z tranzystorem i rezystorem R1 aby uzyskać odpowiedni prąd diody.

And! wrote:

Należałoby wzmocnić sygnał, np. kolejnym tranzystorem,
można wypróbować bardziej złożony lecz bezpieczniejszy układ np. ten:

Można poeksperymentować z tranzystorem i rezystorem R1 aby uzyskać odpowiedni prąd diody.

A w jaki się sposób mam wzmocnić sygnał drugim tranzystorem ?
Jak mam go do tego schematu co podałem wcześniej włączyć ?

Schemat z jednym tranzystorem, który podałeś był dobry na początek, ale ma liczne wady, brak ograniczenia prądu w obwodzie bazy oraz w obwodzie LED. Sugerowane zasilanie z akumulatora również nie jest dobrym pomysłem (wysoki prąd zwarciowy).

Można wykonać układ ze schematu powyżej, a później eksperymentować (prąd kolektora/wzmocnienie) z tranzystorem sterującym diodami.

And! wrote:

Schemat z jednym tranzystorem, który podałeś był dobry na początek, ale ma liczne wady, brak ograniczenia prądu w obwodzie bazy oraz w obwodzie LED. Sugerowane zasilanie z akumulatora również nie jest dobrym pomysłem (wysoki prąd zwarciowy).

Można wykonać układ ze schematu powyżej, a później eksperymentować (prąd kolektora/wzmocnienie) z tranzystorem sterującym diodami.

Okej a jak mam wzmocnić sygnał z tego schematu co ja podałem ?
Jak mam podłączyć ten 2 tranzystor

Możesz zastosować go w układzie powyżej, dobierając R2 do wzmocnienia tranzystora, oraz dobierając rezystor ograniczający prąd LED.

And! wrote:

Możesz zastosować go w układzie powyżej, dobierając R2 do wzmocnienia tranzystora, oraz dobierając rezystor ograniczający prąd LED.

To jak mam wlutować to wzmocnienie sygnału (rezystor albo tranzystor) do tego schematu (zamiast diod mam taśmę LED)



Możesz mi to tam jakoś dorysować ?

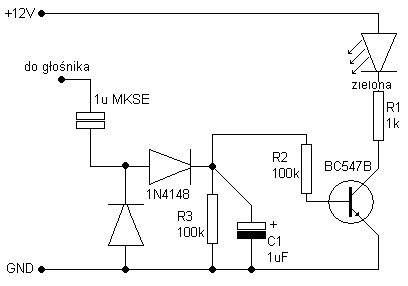

Tak jak pisałem układ ma sporo wad, był dobry na początek, najlepiej kontynuować budując nowy. Mniej więcej wygląda to tak jak poniżej

Witam już pisałem w tym poście zostałem skasowany ale to na marginesie, nie chcę się narażać maderatorowi. Lecz źle wcześniej skonstruowałem swoje wypowiedzi...

Czy istnieje takie urządzenie czyli układ, który pozwoli mi na mruganie diod led podczas cichego grania muzyką oraz głośnego słuchania, bez żadnej regulacji będą mrugać tak samo jak mrugają przy różnych poziomach podanego sygnału na wejście.

Już zrobiłem ten proponowany układ z dwoma tranzystorami ale efektu oczekiwanego mi to nie przyniosło. Szukam jakiegoś automatu co będzie się sam dostosowywał do poziomu podanego na wejście.
Nie które wzmacniacze mocy mają na wejściu w swojej aplikacji dwie diody prostownicze jedna skierowana w kierunku przewodzenia druga równolegle zaporowo - jest to jakiś tam układ zabezpieczenia przed dużą amplitudą. Tak myślałem by może coś poprzerabiać i zastosować podobne do sterowania ledami.

Czy chyba za bardzo się rozmarzyłem w temacie - pozdrawiam.

Aby układ reagował miganiem LED na różne poziomy głośności można zastosować coś w rodzaju ARW, lub układ detekcji rytmu (beat detector),
a może zastosować linijkę diodową na której wahania głośności będą wizualizowane w różnych jej częściach?

Witam takie pytanie czy mozna wykonac cos takiego na tasmach rgb z wspolnym potencjalem dodatnim bo mecze sie nad tym caly czas i nie potrafie wymyslec jak to zrobic
