Wzmacniacz na tranzystorach??

elektronik999 11 Sie 2006 17:45 3503 9
REKLAMA
  • #1 2906186
    elektronik999
    Poziom 26  
    Prosze o jakis schemat wzmacniacza na tranzystorach mam głosnik 10wat 4Ω
  • REKLAMA
  • Pomocny post
    #2 2907053
    Roman-Pila
    Poziom 15  

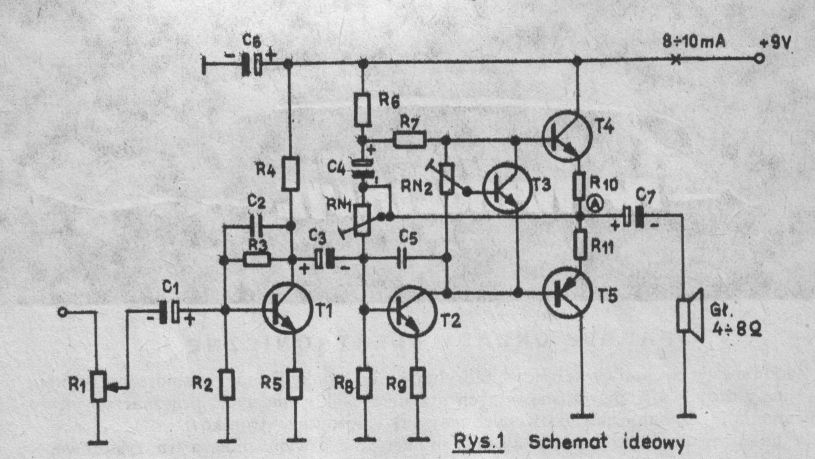

    A co mi tam.... :) niech sznowny kolega ma :) Miłego konstruowania.
    Drobne uwagi:
    1. Potencjometrem RN2 ustawić pr spoczynkowy wzmacholka na 8 do 10 miliamperów (redze "startować: z z rezystorem 50 do 100 omów w szeregu na zasilaniu)
    2 Potencjometrem RN1 wyregulować dokładną połowę napięcia zasilania w punkcie pomiarowym oznaczonym jako A w kółeczku.
    Zasilaja kolumienki JVC SP-E21 z miłym efektem

    Wzmacniacz na tranzystorach??

    Wzmacniacz na tranzystorach??

    Wzmacniacz na tranzystorach??

    myśle, że kolege zadowoli.
  • #3 2907796
    elektronik999
    Poziom 26  
    DZIEKI................................jakakas dziwna jest płytka niepasuje do rozmieszczenie elementów
  • REKLAMA
  • #4 2907820
    md
    Poziom 41  

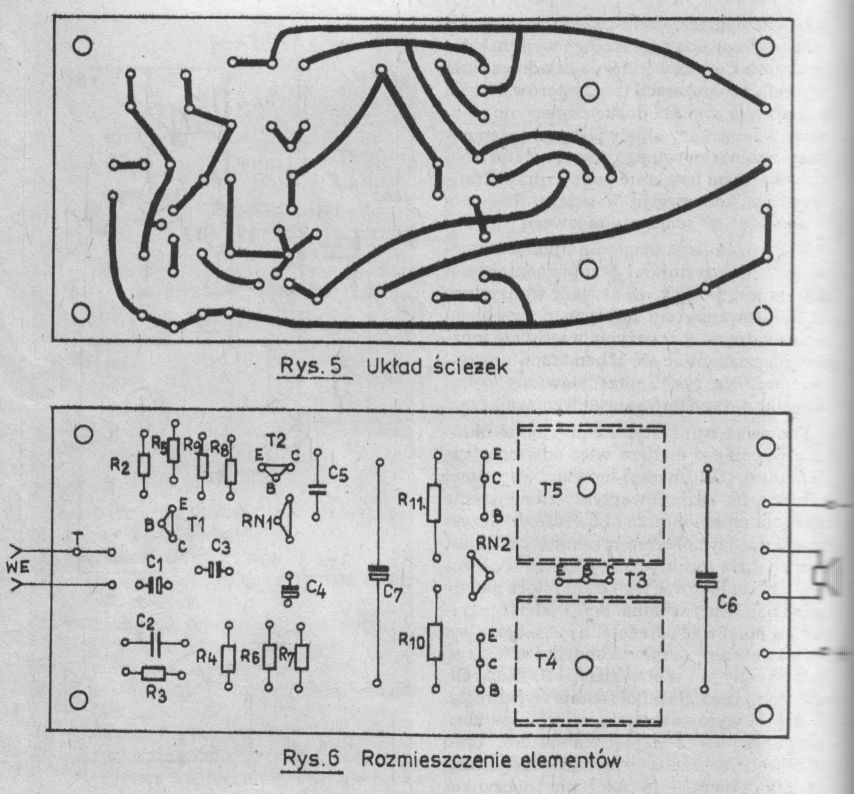

    Daruj sobie kolego ten wzmacniacz. Jeżeli nie masz tak elementarnej wiedzy, to szkoda części i Twojej pracy. Płytka pasuje, bo jej projekt jest widokiem od dołu, a rozmieszczenie elementów jest widokiem od góry płytki. Wydrukuj, wytnij i przyłóż odpowiednio fragmenty wydruku, a zobaczysz o co chodzi.
    Zapomniałem dodać, że temat raczej do działu "szukam schematu" niż "Audio akustyka"
  • REKLAMA
  • #5 2923654
    elektronik999
    Poziom 26  
    zrobił juz ktos ten wzmacniacz ja niemoge dostac tranzystorów
  • #6 2923675
    PZ IX
    Poziom 35  
    Kolego zrób cos na scalakach. Może TDA2030A? Bardzo ładne parametry szumowe, przyzwoita kontrola nad słabszymi głośnikami, ale jeśli jesteś początkujący, to możesz mieć problemy z zasilaniem.
    Jest jeszcze inna możliwość - scalak TDA2003 - kostka car audio - ale może okropnie szumieć.

    Albo jak chcesz to zrób wzmaka - kopię starych końcóek UNITRY lub RADMORA. Stosunkowo łatwo dostać do nich części.
  • REKLAMA
  • #7 2923691
    md
    Poziom 41  

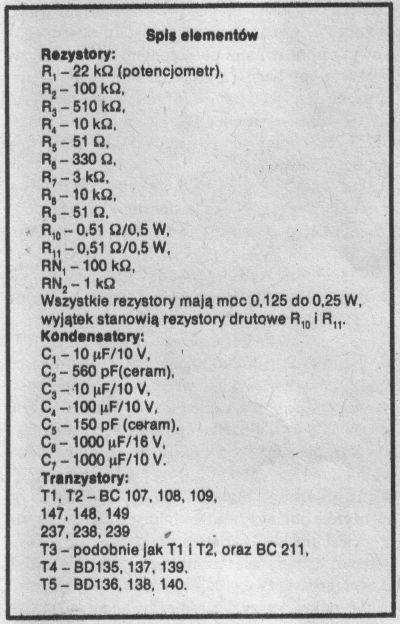

    Pisałem już, że to Cię przerasta. Tranzystory zastosowane w tym wzmacniaczu można kupowac wagonami i WSZĘDZIE można dostać te lub ich zamienniki ( z tych starszych tylko BC 211 może gdzieś nie być).
    Nie pisz bzdur, że nie można kupić BC237, BC238, BC239 lub ich zamienników BC547, BC548, BC549, tranzystory z serii BD135 - BD140 ile chcesz i do tego nawet z grupy 16 czy 40. Za BC 211 śmiało możesz wstawić BD135 - najlepiej z grupy 16 lub wyżej.
    http://www.tme.pl/katalog/index.phtml?f_szukaj=BC211&idp=1
    http://www.tme.pl/katalog/index.phtml?f_szukaj=BD13&idp=1
    http://www.tme.pl/katalog/index.phtml?f_szukaj=BC23&idp=1
  • #8 2923900
    elektronik999
    Poziom 26  
    jednego dwóch niemogłem dostac ale kupiłem zamiennki juz, zrobiłem ten wamacniacz i jakos daziała :D
  • #9 3074353
    kaka22
    Poziom 18  
    Jaką moc ma tem wzmacniacz? Czy mogę go zasilić napięciem 12V?
  • #10 3074501
    PZ IX
    Poziom 35  
    Tak, bedzie działał przy 12V.
