Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach

mezcook 13 Sie 2006 22:34 9649 29
  • Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach

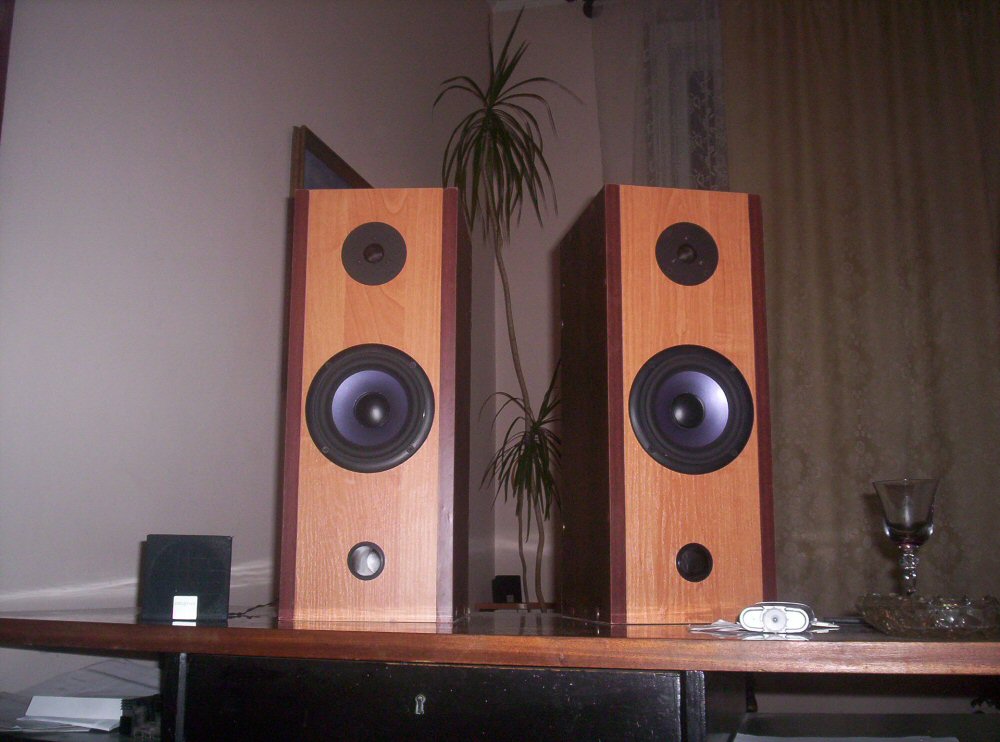

    Oto moja pierwsza konstrukcja . Dwie kolumny oparte na głośnikach Tonsila :
    Nisko tonowym - GTC 15/40/1 8 ohm
    Wysokotonowym - GDWK 8/50/3 8 ohm
    Kolumy są dwudrożne. Jak narazie cięte na 4100 Hz , ale w przyszłości na ok 5000 Hz.
    Kanał bass-reflex - 38x100 ... Jak niektórzy twierdzą zbędny ... i chyba się zgodzę...
    Obiętość obudowy 15l
    Płyta wiórowa laminowana 18 mm
    Wymiary 20x52x24 cm .
    Płyty połączone śrubami meblowymi, z końcówkami na inbus i zaślepione.
    Uszczelnienie - Sylikon bezbarwny
    Wytłumienie - 0,22 Kg waty na kolumne - czyli dość potężne
    Fb - 47 Hz
    F3 - 55 Hz

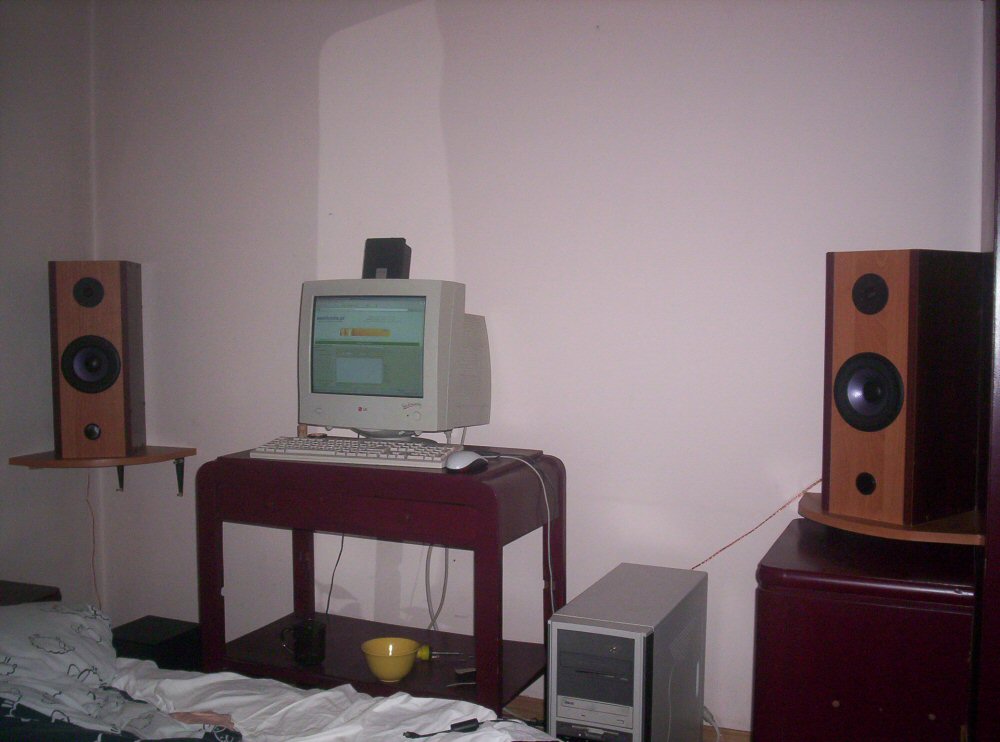

    Kolumny mam podpięte do zestawu głośników Creative Inspire 5100, czyli maxymalnie 6 W mocy muzycznej na kanał . Creativowski wzmacniacz podpięty do dźwiękówki Nvidia Sound Storm, na platformie asusa a7n8xe-deluxe.

    Głównym założeniem przy budowie tych kolumn było zastąpienie małych szerokopasmowych creatovowskich satelitów , które przenosiły dźwięki od około 120 Hz i a przy większej mocy zaczynały brzmieć jak radyjko.

    Wrażenia odsłuchowe : Bas dość dynamiczny , ale jak wynika z charakterystyki GTC nie za głośny w dolnym zakresie częstotlowości. Przy próbie z płytą testową i teście 20 Hz - 20 kHz głośność rośnie by osiągnąć maksimum przy 2000 Hz , poczym utrzymuje się na stałym poziomie. Przy ok 8000 Hz jest lekkie podbicie, bo głośnik wysokotonowy ma w tym przedziale większą efektywność (przy teście jest to wyraźne podbicie, ale nie podczas odsłuchu muzyki).
    Z zestawu jestem naprawdę zadowolony , bo jak na moje oko jest dośc elegancki, a po połączeniu z zestawem creativa - gra naprawdę świetnie, bez porównania do oryginalnych satelitów. Niewielką głośność przy niskich częstotliwościach rekompensuje subwoofer creativa, który jest maksymalnie jak się da wyciszony. Posiadam spory zapas niskich tonów, Których nie lubię nadużywać , bo wszystko musi mieścić się w granicach rozsądku .
    Cena obydwu kolumn to ok 450 zł, z czego 270 to cena głośników ,
    a 100zł zwrotnic ... w przyszłości zwrotnice będe robić sam tylkom musze kupić najpierw miernik z pomiarem indukcyjności . W przyszłośći zrobie równiez Centralny i głośniki sourround, a potem kupię pożądny wzmacniacz DTS.

    Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach
    Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    mezcook
    Poziom 12  
    Offline
    mezcook napisał 104 postów o ocenie 1, pomógł 0 razy. Mieszka w mieście Gdańsk. Jest z nami od 2006 roku.
  • #2
    Cybus18
    Poziom 17  
    Bardzo fajne kolumny. Gdyby jeszcze dorobić do nich basowy byłoby jeszcze lepiej!! Ale tak też są SUPER.
  • #3
    CJ_Basseer
    Poziom 24  
    Nawet ladnie tylko za daleko od siebie przetworniki
  • #4
    marniu
    Poziom 25  
    nie wiem jak graja i pewnie wiedział nie będe ?
    ale jak dla mnie to ten GTC powinien byc wyżej wysokiego ! w tym momencie wyglądaja jak jakas chinszczyzna szczególnie z tym BR jak mam byc szczery ale to jest moja opinia ,
  • #5
    Medeis
    Poziom 21  
    A z opisu zapowiadalo sie tak fajnie :? ...

    Masz zamiar pomiedzy wysokie i niskie wepchnac jeszcze sredniotonowke ;) podczas zmiany zwrotnic??? Jesli tak to rozumiem ( ;) )dlaczego taka odleglosc miedzy przetwornikami, ale jesli nie to kiszka :(


    ogolem 2+/na 5, to mogly byc naprawde fajne satelitki ;)

    Pozdrawiam
  • #6
    mezcook
    Poziom 12  
    zależy na co kogo stać...Ja w każdym bądź razie jestem zadowolony. Średniaki to się tam napewno nie zmieszczą, no bo nie planowałem trójdrożnych kolumn. Jak tu zrobić trójdrożne jak nawet nie mam miernika ... Kasa !!! ... pozatym nie wiem czy miałeś styczność z GTC 15/40/1 . One naprawde fajnie grają , a charakterystyki nisko i wysoko tonowca są książkowym przykładem układu dwudrożnego... jak by miał to być trójdrożny to nie wsadził bym tego gtc, bo są niskotonówki które mają dużo lebszą efektywność przy niskich częstotliwościach. Ale ten GTC ma naprawdę fajną charakterystykę, a fakt że mam subwoofer sprawia że wogule nie odczówam niedoboru niskich tonów. Wiesz każdy robi to na co go stać . na trójdrożną kolumne mnie nie stać, bo dużo droższe zwrotnice, no i jeden głośnik więcej do zakupu. Może jak się już naciesze tym co mam i znowu będzie mi mało, to te głośniki dam jako tylne satelity, a na przód dam jakieś trójdrożne własnej konstrukcji, ale najpierw musze miec na to pieniądze, a puki co jestem spłukany.

    Dodano po 5 [minuty]:

    marniu napisał:
    nie wiem jak graja i pewnie wiedział nie będe ?
    ale jak dla mnie to ten GTC powinien byc wyżej wysokiego ! w tym momencie wyglądaja jak jakas chinszczyzna szczególnie z tym BR jak mam byc szczery ale to jest moja opinia ,


    Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach

    Tak by wyglądały wedle twojego pomysłu... nie wiem jak Tobie, ale mi się bardziej podoba tak jak jest i może zdięcia tego nie oddają ale kolumny wyglądają całkiem nieźle.
  • #7
    bocian90
    Poziom 27  
    Ja bym sie raczej kierowałwzględami akustycznymi niż estetycznymi i zbliżył centra akustyczne jak najblizej siebie.
  • #8
    mezcook
    Poziom 12  
    kumam, ale powiem Ci że nawet zbliżając ucho na naprawdę małą odległość , rzędu 20 cm nie jest łatwo wyodrębnić dźwięki z wysoko i nisko tonowca. Środki obydwu głośników oddalone są od siebie o jakieś 18 cm, a krawędzie o jakieś 13 cm więc to nie jest wiele. Trzeba pamiętac o skali tych głośników, to nie są 100 litrowe altusy, tylko 15 litrowe kolumny o wysokości 52 cm. Zgadzam sie że powinny być jak najbliżej siebie, ale poprostu chciałem pójść na kompromis.
  • #10
    Krzysztof33
    Poziom 15  
    Wg mnie kolumny są całkie niezłe, sporo je wygłuszyłeś i bardzo dobrze, moja ocena to 5+/6
  • #11
    ziomplock
    Poziom 11  
    hmm głośniki i zwrotka wszystko ładnie ale taa obudowa psuje cały efekt taka duża i włogule laminat wrr coś nie pasuje aa ogólnie spoko
  • #12
    mezcook
    Poziom 12  
    oleczek1988 napisał:
    Kolumny wykonane sa na 4. Za duza rozbierznosc glosnikow od siebie i ten maciusi br ;/
    Ale nie jest najgorzej :)

    Widze ze skopiowałem troche z mojego projektu :) doklejanie plyt do bokow :)



    Kopiować to raczej nie moja działka. Ale faktycznie podobnie . Ale wiesz co to chyba jedyne wyjście jeśli nie chcesz maskowac głośników. Ja tak zrobiłem dlatego ze krawędzie na bokach ( front z pełnym wymiarem ) kojarzą mi się z jakąś szafką i jak dla mnie lipnie wygląda. A pionowe krawędze na froncie dodają troche elegancji.

    Dodano po 3 [minuty]:

    ziomplock napisał:
    hmm głośniki i zwrotka wszystko ładnie ale taa obudowa psuje cały efekt taka duża i włogule laminat wrr coś nie pasuje aa ogólnie spoko


    Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach

    może dzisiaj zrobie fote razem z meblami u mnie w pokoju przy lepszym świetle, bo kolumny kolorystycznie miały pasowac do wystroju mojego pokoju, a nie chciałem czarnych pudeł
  • #13
    ziomplock
    Poziom 11  
    aa czy ja mówiłem o czarnych pudłach, mi chodziło o obudowe o innych kształtach i ofornirowaną lub okleioną
    POZDRO :)
  • #14
    vankej
    Poziom 16  
    podzielam zdanie ze sa za duze odstepy stanowczo za duze co psuje caly wyglad nie wiem dlaczego sa one takie wysokie miales jakis cel w tym??
  • #15
    mezcook
    Poziom 12  
    Chyba poprostu kwestia gustu i jeszcze teogo że nie chciałem żadnego standardowego rozwiązania.

    Dodano po 52 [minuty]:

    To że wydają się takie smukłe to przez foty. Przecież front ma wymiary 52x20 cm więc 2 do 5 i to aż tak smukło nie wygląda ... to przez ogniskową aparatu . uważam że na żywo prezentują się dużo lepiej... jak ktoś mieszka w gdańsku to zapraszam :pp
  • #16
    Tremolo
    Poziom 43  
    No ale to jest złe rozwiazanie - tak robią najtańsze firmy które nie mają wiedzy ani wykończenia, oferując najtańsze przetworniki, a Ty wykonaniem i zastosowanymi przetwornikami bijesz je na leb/ na szyje. Możesz uzyskac gorsze brzmienie kierunkowe niż na tańszych głosnikach. Możesz jeszcze przesunąć pod basowce wysokotonowca lub wprowadzić tam sredniotonowca, który to wszyskto poprawi - pomiędzy te głośniki, mały z koszem typu zamkniętego. Z latarką w reku znaleźć teraz male dobre zestawy trzydrożne...

    Niektóre firmy praktycznie wyfrezowują dziure pod basowcami żeby wstawic tam plastik z GDWK. Jak najblizej.
  • #17
    saimon500
    Poziom 14  
    Fajny wygląd tylko centra akustyczne mogły być bliżej siebie a stereofonia była by zapewne lepsza, jedyne wyjście to nowa obudowa.
    pozdr.
  • #18
    mezcook
    Poziom 12  
    Kurcze... jak się tak wszyscy upieracie to może to faktycznie ma duże znaczenie to rozmieszczenie głośników obok siebie. Ale nie wiem czy na tyle duże że jest sens coś z tym robić. Wszystko kwestia tego co ktoś chce osiągnąć, a mi się wydaje że naprawdę ładnie grają, zresztą był u mnie kumpel troche audiofil i powiedział że grają jak należy. Jeśli było by coś nie tak to by powiedział... No i teraz pytanie... o co tak właściwie chodzi z tymi środkami akustycznymi. Czy chodzi tylko o to aby danych dźwięków nie można było przypożądkować konkretnemu głośnikowi (rozróżnić źródeł) , czy też jest coś jeszcze o czym nikt z Was nie pisał ?
  • #19
    Tremolo
    Poziom 43  
  • #20
    mezcook
    Poziom 12  
    Byłem w sklepie w którym kupowałem przetworniki ... byłem razem z jedną z kolumn... porównywałem z jedną z kolumn z zastosowanymi podobnymi przetwornikami... Wniosek - mniejsza obudowa nie 15 a 10-11 l. Zgodnie z waszymi sugestiami niski koło wysokiego no i bass reflex o większej średnicy... trzeba będzie też pomyśleć o zaokrągleniu krawędzi na przednim panelu... u mnie w pokoju tego nie było słychać ale w sklepie okazało się że są strasznie kierunkowe, a koleś zasugerował że własnie załamanie krawędzi może rozwiązać ten problem... tak więc czekam aż wpadnie jakaś kasa i robię nowe pudła - dzięki wszystkim za pomoc.

    Oto wstępny projekt nowych kolumn. Po lewej obecna obudowa przerobiona... ale jednak bede robic od podstaw tak jak po prawej, a na starych obudowach to sobie będe testować. nowe rozwiązania.

    Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach
    Moja pierwsza konstrukcja-Kolumny stereo oparte na Tonsilach
  • #21
    przemo-lukas
    VIP Zasłużony dla elektroda
    Popraw to, moim zdaniem powinieneś również niskotonowy dać bliżej górnej krawędzi. Zasymuluj dokładnie paczkę.

    Ciekawostka:
    czytałem, że kwas octowy (rozpuszczalnik w silikonach) źle wpływa na gumowe zawieszenia membran, więc używam akrylu do uszczelniania paczek.
    mezcook napisał:
    zresztą był u mnie kumpel troche audiofil i powiedział że grają jak należy.

    Wniosek: albo "trochę" to za mało, albo nie chciał robić Tobie przykrości
    :D

    mezcook napisał:
    Czy chodzi tylko o to aby danych dźwięków nie można było przypożądkować konkretnemu głośnikowi (rozróżnić źródeł)

    Najprościej żecz ujmując, dokładnie o to chodzi.
  • #22
    mezcook
    Poziom 12  
    przemo-lukas napisał:
    Popraw to, moim zdaniem powinieneś również niskotonowy dać bliżej górnej krawędzi. Zasymuluj dokładnie paczkę.

    Ciekawostka:
    czytałem, że kwas octowy (rozpuszczalnik w silikonach) źle wpływa na gumowe zawieszenia membran, więc używam akrylu do uszczelniania paczek.
    mezcook napisał:
    zresztą był u mnie kumpel troche audiofil i powiedział że grają jak należy.

    Wniosek: albo "trochę" to za mało, albo nie chciał robić Tobie przykrości
    :D

    mezcook napisał:
    Czy chodzi tylko o to aby danych dźwięków nie można było przypożądkować konkretnemu głośnikowi (rozróżnić źródeł)

    Najprościej żecz ujmując, dokładnie o to chodzi.



    jak by Jego zdanie nie miało znaczenia to bym o tym nie pisał. Pozatym ja też uważam że akustyka mojego pokoju sprawia że brzmią naprawdę dobrze, ale mogą brzmieć lepiej
  • #23
    Caleb_
    Poziom 33  
    badziew i tyle - glosniki powinny byc blizej siebie. jesli juz to zostalo skopane w konstrukcji to jestem pewny, ze wiele innych aspektow tez...

    porazka...
  • #27
    mezcook
    Poziom 12  
    to nie jest symulacja... to jest poprostu skrzynka zrobiona w programie do grafiki 3d który nie ma nic wspólnego z audio... to tak samo jak byś obliczył obudowę i narysował w paincie.
  • #28
    Alton88
    Poziom 21  
    w jakim programie robiłeś projekt w 3d ??
  • #29
    mezcook
    Poziom 12  
    czyli 3d studio max
  • #30
    Tremolo
    Poziom 43  
    Jakby symulator robil gustowne rysunki w 3d to jego cena by wzrosla nawet ze 3 razy. Symulatory mogą co najwyej zasymulowac co się stanie w przypadku zadanej objętości kształt głośnika jest dowolny. Wynik zabawy w symulacje odpowiada pomiarowi z metra idealnym mikrofonem w zadanym pomieszczeniu, głośnika basowego o zadanej charakterystyce zmierzonej w komorze bezechowej...

    Oczywiście całość można uprościć. Ale nie ma idealnego symulatra, takiego, który wszystko przewidzi - bna przykład rezonanse obudowy, odbicia od tylnej ściany kolumny wychodzące przez BR..
