Przedwzmacniacz mikrofonu pojemnościowego

builderpb 17 Aug 2006 19:50 6976 7
  • #1
    builderpb
    Level 10  
    Znalazłem taki oto schemat przedwzmacniacza mikrofonowego:

    http://www.elektroda.net/cir/mk/PL-Przedwzmacniacz.html

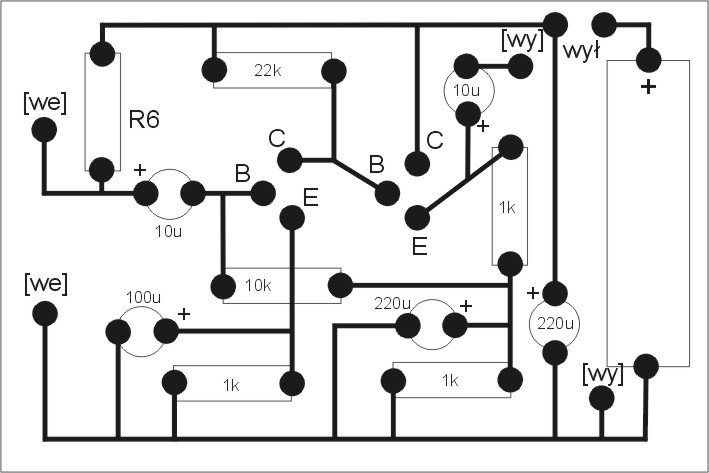

    Otóż, nie jestem pewien, czy dobrze zrozumiałem podłączenie mikrofonu widoczne z lewej strony. Zawsze wydawało mi się, że do mikrofonu mono prowadzą dwa przewody, a tu są jakby trzy. Zaryzykowałem i stworzyłem sobie następującą płytkę do tego schematu:

    Przedwzmacniacz mikrofonu pojemnościowego

    Zamiast tranzystorów BC549C zastosowałem 550C (tak mi doradził spec w sklepie). Całość zasiliłem baterią alkaliczną 12V - nie wiem na ile ona wystarczy bo jest dość mała a nie mam wogóle wyobrażenia ile coś takiego ciągnie prądu. Chciałbym użyć mikrofonu pojemnościowego i dowiedziałem się, że takie zastosowane w komputerach są właśnie pojemnościowymi. Wiem, że do pracy potrzebują 2.5V (tyle jest podobno na wejściu karty dźwiękowej). Czy zatem wykorzystany tutaj przedzwmacniacz po dobraniu odpowiedniej rezystancji R6 mógłby pracować z mikrofonem pojemnościowym?
  • Helpful post
    #2
    jony
    Electronics specialist
    Przeczytaj to a wszystko będzie jasne na temat mikrofonu.
    http://www.edw.com.pl/pdf/k01/27_08.pdf
    Sam wzmacniacz ma wzmocnienie około 300 i moim zdanie rezystor emiterowy pierwszego tranzystora powinien wynosić 10K choć wtedy zmaleje wzmocnienie do 170.
    Chodź z drugiej strony, dla tak małych sygnałów raczej nie będzie to miało znaczenia. Zresztą zawsze możesz zobaczyć jak będzie grał z 1K i 10k
    A co do poboru prądu to 1.5mA dla R=1K i 3.4mA dla R=10K
  • #3
    builderpb
    Level 10  
    Rzeczywiście teraz rozjaśniło mi się na temat mikrofonów. Rozebrałem włąśnie taki prosty mikrofon komputerowy, który mi przypomina takie za 2zł z Allegro i ma on tylko dwa przewody. Mając to na względzie i dodatkowo informację, że na karcie dźwiękowej jest owe 2.5V, muszę to napięcie wprowadzić tak, jak w prezentowanym artykule przez rezystor. No i tu mam problem - jak ustalić jego wartość? Czy można prosić o jakieś obliczenia? Czy po dobraniu tego rezystora będę mógł to wszystko podłączyć do powyższego przedwzmacniacza (pracującego oczywiście tak jak dla mikrofonu dynamicznego)?
  • #5
    builderpb
    Level 10  
    Ostatnie pytania: w jakim celu jest ten kondensator elektrolityczny i jak dobiera się jego pojemność? Bardzo dziękuję za wszelką pomoc - to mój pierwszy układ i tak bardzo bym chciał, żeby zadziałał :)
  • #6
    żarówka rtęciowa
    Level 37  
    Ten kondensator służy do odseparowania składowej stałej, wartość tego kondensatora zależy od impedancji wejściowej, kondensator o wartości 1µF stosuje się przy wejściu o impedancji 22kΩ, zaś przy impedancji 220kΩ stosuje się kondensator MKSE 100nF.
  • Helpful post
    #7
    jony
    Electronics specialist
    Kondensator C z rezystorem R=1K tworzy obwód filtru odsprzęgającego RC.
    Zmniejsza on wpływ tętnień i wahań zasilania. Istotna tu jest stała
    czasowa RC. Można ją osiągnąć stosując mniejszą rezystancję i większą pojemność, albo odwrotnie mniejszą pojemność i większą rezystancję. Nie ma tu ściśle określonej minimalnej wartości RC czym jest ona większa, tym lepiej. Ja proponuje ci dać C=220uF bo już masz takie kondensatory na schemacie wzmacniacza więc nie ma co wydziwiać.
  • #8
    GroMag
    Level 10  
    Witam... W tym przypadku Jako VCC to jakie powinno byc napiecie aby wszystko ladnie smigalo? W mom przypadku rejestrator Video, w ktorym chce to zainstalowac ma impedancje wejsciowa ;10 Kohm
