Sprawdzenie tranzystora typu MOSFET.

22 Sie 2006 20:39 20886 37
  • Poziom 10  
    Witam.

    Proszę o pomoc przy zlokalizowaniu usterki tuner Comag sl55
    wcześniej około dwa tygodnie przed awarią odgłosy syczenia w okolicach zasilacza .
    Podejżewając elekrtrolity wymieniłem wszystkie na płycie zasilacza , nietety dalej ciemność żadniej reakcji ,diody nie swiecą
    dysponuję miernikiem i małą wiedzą elektroniczną proszę o pomoc.

    pomierzyłem gdzie występuje napięcie a gdzie brak i tak to wygląda:
    mam aparat cyfrowy więc gdyby było potrzebne zdjęcie czegoś to proszę napisać i proszę o wskazówki.


    Sprawdzenie tranzystora typu MOSFET.

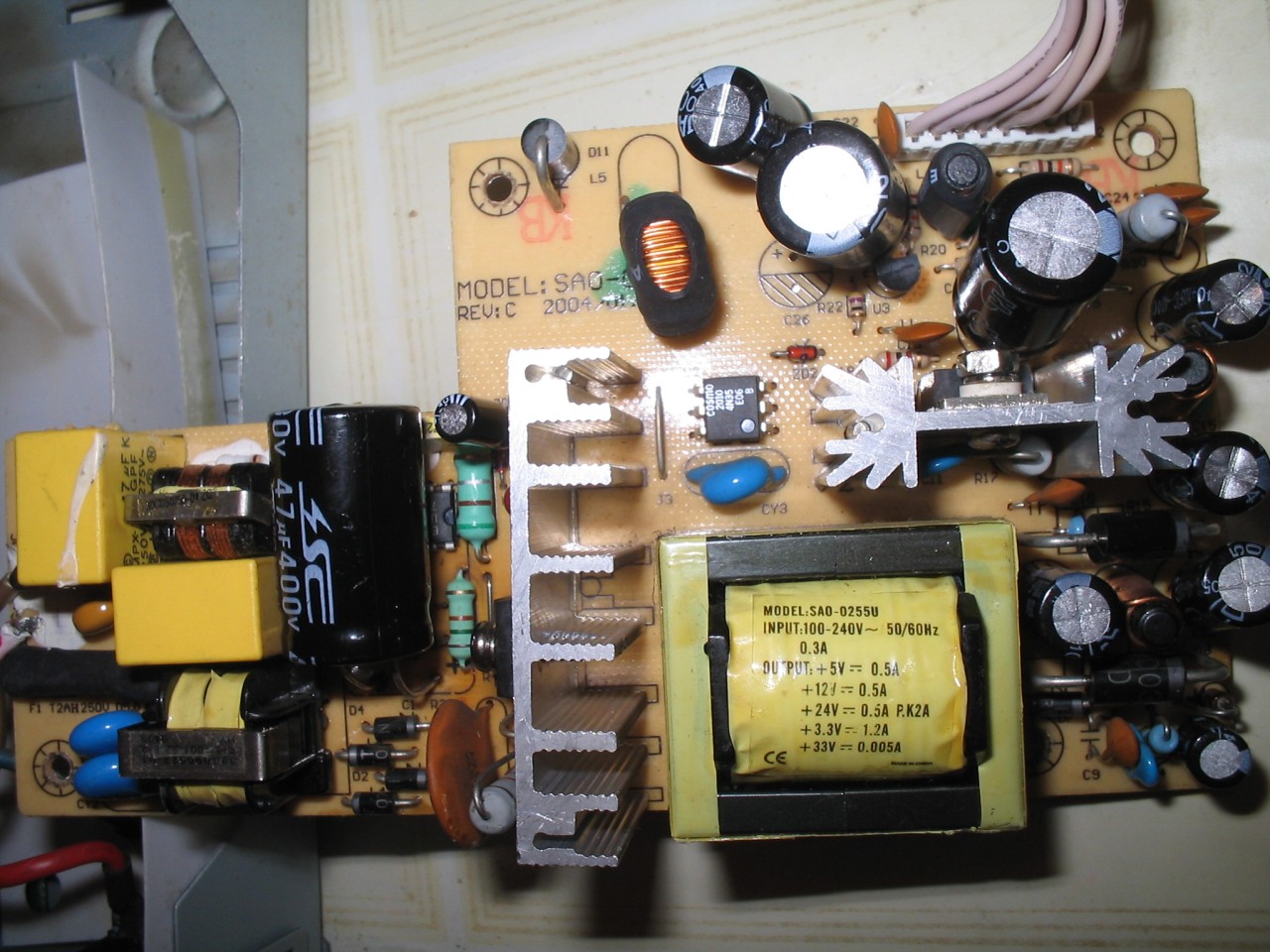

    Tu górna część płyty:

    Sprawdzenie tranzystora typu MOSFET.

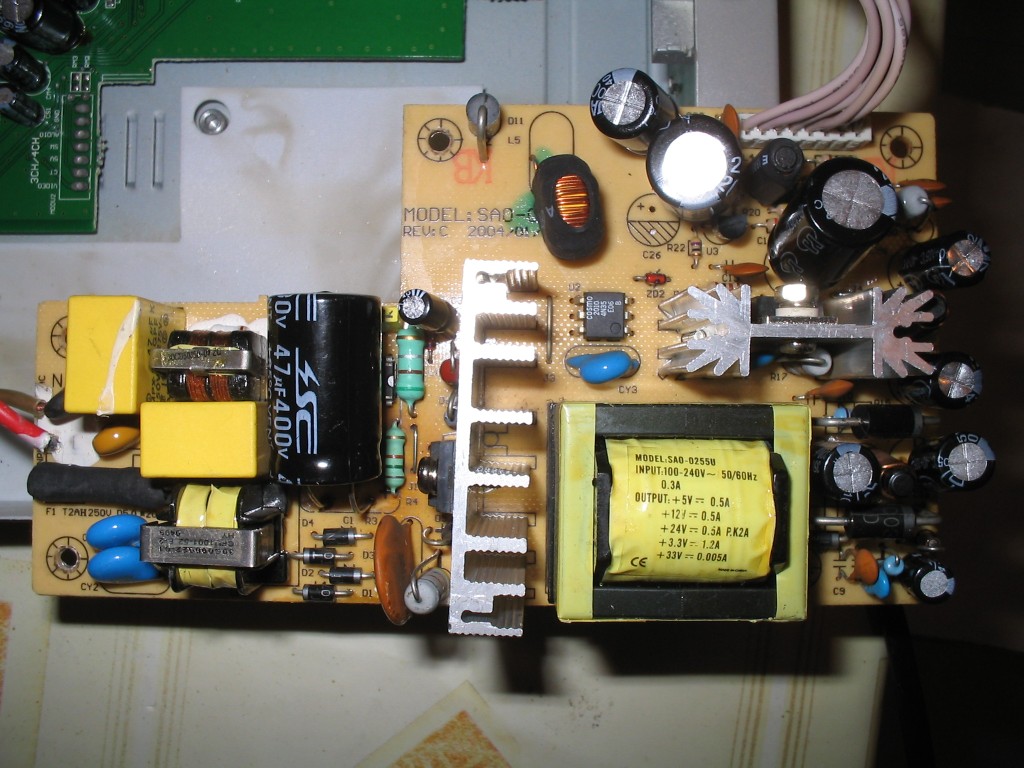

    Jeszcze jedno ujęcie góry :

    Sprawdzenie tranzystora typu MOSFET.[/img]
  • TermopastyTermopasty
  • Poziom 10  
    Mejsca "zasmolone" to kalafonia zabrudzona czarnym plastkiem .
    To tylko tak brzydko wygląda ,ale lutowane miejsca są ok, nie mają zwarcia.
  • Pomocny post
    Poziom 38  
    Sprawdź trafo,z twojego zaznaczenia wygląda że nie dostaje napięcia.
  • Poziom 10  
    Tylko jak mam to sprawdzić ?
  • TermopastyTermopasty
  • Pomocny post
    Poziom 38  
    Poczytaj o budowie i zasadzie działania transformatorów bo bez podstawowej wiedzy z elektroniki nic nie zdziałasz.Poproś kogoś kto się zna o pomoc,bo jeżeli nie znasz się na tym to przez internet tego nie naprawisz.Możesz zostać porażony prądem a to jest niebezpieczne dla zdrowia a nawet życia !!!
  • Poziom 10  
    Rozumiem i mam świadomość że to niebezpieczne.
    Czy jest możliwość sprawdzenia trafa bez napięcia , omomierzem ?
  • Pomocny post
    Poziom 27  
    Witam jest to zasilacz impulsowy wiec nie takie to proste na kondzioze masz 300V tranzystor sprawny scalaczek sterujacy tranzystor ma napiecia jaki to tam jest jak nie naprawiałeś taki zaśilacz nigdy to ci bedzie ciężko. ale do odważnych świat należy i kiedyś musi być pierwszy raz pozdrowienia.
  • Poziom 10  
    wylutowałem tranzystor k2645 , pomiar w każdą stronę z każdej nogi pokazuje opór , z tego co poczytałem wygląda na walniety .
    Sprawdzenie tranzystora typu MOSFET.







    Na dolnym zdjęciu zaznaczyłem opornik, który po wylutowaniu na mierniku na skali 200Ω pokazuje 01.0 czy jest padnięty ??

    Sprawdzenie tranzystora typu MOSFET.
  • Pomocny post
    Poziom 27  
    witam pytałem czy na kondensatorze tym dużym masz napiecie wgranicy 300v tranzystor jaki to odczytaj symbol a opory to sa ale podawaj wartości jest jakis mosfet ale jak ma zwarcie to do wymiany i wymieniłbym kondensatory po pierwotnej stronie i scalaczek.A opornik jest dobry.
  • Poziom 10  
    kondensatory wymienione wszyskie na płycie zasilacza ten 47uf 400v też , w tej chwili nie mogę podłączyć do sieci aby sprawdzić niapięcia mam parę elementów wylutowanych .
    trazystor to K2645 .
  • Poziom 10  
    Panowie proszę o podpowiedź.

    Jak sprawdzić ten trazystor, czy jest sprawny, dysponując miernikiem ?

    w załączniku specifikacja tranzystora .
    Moderowany przez TONI_2003:

    Szanowny kolego podajemy linki do specyfikacji nie zamieszczamy w żaden sposób (załącznik czy fotkę tej aplikacji ) proponuję poczytać Regulamin forum !
    Załącznik i fotka zostanie skasowane!



    http://www.datasheetcatalog.com/datasheets_pdf/2/S/K/2/2SK2645-01MR.shtml
  • Pomocny post
    Poziom 40  
    Witam
    Niektóre MOSFETy mają diodę w przeciwną stronę niż się je podłącza.
    1-można sprawdzić tą diodę w kierunku przewodzenia
    2-dla mosfeta z kanałem N dotykamy +miernika do bramki a -miernika trzymamy na źródle, potem szybko bez dotykania nóżek palcami przestawiamy +miernika na dren a -miernika na źródło i miernik pokaże nam rezystancje włączenia dla 3V na bramce. Dobry mosfet nie powinien zbyt szybko zmieniać tej wartości (upływ bramki)
    3-żeby mosfet przestał przewodzić dotykamy +miernika do źródła a -miernika do bramki, podłączenie potem +miernika do drenu a -miernika do źródła nie powinien już pokazywać przewodzenia.
    4-dla mosfeta z kanałem P zamieniamy polaryzacje końcówek miernika i wszystko tak samo jak wyżej.
  • Poziom 10  
    czyli rozumiem że mam to sprawdzać na skali miernika do testu diód ??
  • Pomocny post
    R.I.P. Zasłużony dla elektroda
    Dar.El napisał:
    Niektóre MOSFETy mają diodę w przeciwną stronę niż się je podłącza.
    - proszę mi wskazać tranzystor mosfet który tej diody nie posiada.

    O sprawdzaniu tranzystorów poczytaj w dziale pomoce bodajże.
  • Poziom 10  
    Pomiary tranzystora na skali do testowania diód wyglądają tak:

    Sprawdzenie tranzystora typu MOSFET.


    B>C= 075
    B>E= 039
    C>E= 111
    C>B= 073
    E>C= 113
    E>B= 039

    czy te wyniki jednoznacznie wskaząją na uszkodzenie ?
  • Pomocny post
    R.I.P. Zasłużony dla elektroda
    A co to jest E,C,B?
    ................................................................................................

    Borysek, to na rysunku (tym podanym parę postów wcześniej) to tranzystor bipolarny, Mosfety działają na innej zasadzie (maja też inny symbol graficzny).
    W tej specyfikacji jest mosfet.
    Pomiary w 100% wskazują na uszkodzenie tego tranzystora.

    Dar.El zerknij np na to: http://www.edw.com.pl/pdf/k01/55_08.pdf#search=%22MOSFET%20do%20co%20ta%20dioda%22
  • Pomocny post
    Poziom 19  
    Cytat:
    A co to jest E,C,B?

    mam nadzieję że nie wygłupię sie z odpowiedzią:
    B- baza
    E- emiter
    C- kolektor
    tak po polsku ;) a dokładniej i prościej tłumacząc :
    w zależności od polaryzacji N-P-N lub P-N-P tranzystor działa niczym
    wzmacniacz pomiędzy emiterem a kolektorem istnieje duża różnica
    potencjałów i jak tylko na bazę podany zostanie impuls warstwa pomiędzy E i C zaczyna przewodzić ..
    No prościej się chyba nie da ..
    w razie problemów proponuję poszukać na google "zasada działania tranzystora" powinno pomóc.
  • Pomocny post
    R.I.P. Zasłużony dla elektroda
    To ja zażartowałem z tym - w kontekście tranzystora mosfet, który emitera, czy bazy nie posiada. :D
  • Poziom 10  
    dzięki panowie , jedno pytanie mam jeszcze, czy możliwe aby padł tylko ten trazystor i co mogło spowodować jego uszkodzenie czy szukać jeszcze innych elementów ewentualnie uszkodzonych ?

    link do foto zdjęć zasilacza i tematu awari tunera.

    https://www.elektroda.pl/rtvforum/topic569247.html
  • Pomocny post
    Poziom 40  
    Jak ten tranzystor dostał zwarcia na wszystkie wyprowadzenia to napięcie z kondensatorów 300V cofnęło się na UC3842A, więc i on jest do wymiany. Podam ci teraz ciekawy sposób sprawdzania scalaków czy nie są walnięte. Jest to mój patent i w większości wypadków skuteczny ale scalak musi być wyjęty z układu. Miernik na pomiarze diodowym, końcówkę + podłączasz do wyprowadzenia scalaka która jest na schemacie podłączona do najniższego potencjału, w tym wypadku do GND czyli pin 5. Teraz po kolei dotykasz końcówką - do wszystkich wyprowadzeń które są wykorzystane i miernik powinien pokazać takie napięcie jakbyś sprawdzał diodę. Wyprowadzenie które ma dużo mniejsze napięcie przewodzenia jest przebite ale też zdarzają się takie co są spalone całkowicie i nie przewodzą. Niestety ta metoda wymaga pewnego doświadczenia ale metodą porównawczą z scalakiem dobrym powinieneś się tego sposobu nauczyć. Na początek sprawdź w tym scalaku pin6 wg mnie powinien być uszkodzony i miernik zamiast pokazać około 550mV pokaże np. 180mV i wtedy scalak jest do wymiany. Musi być on dokładnie taki sam tj. UC3842A może być też z literką B lub C ale bez literki się nie nadaje.
  • Pomocny post
    Poziom 40  
    5 do 8 liczy się odwrotnie
    8765
    o___|
    1234
  • Poziom 19  
    forestx właśnie po zapisaniu odpowiedzi dotarło do mnie że, to w formie żartu było ;)
    Jakoś ciężko załapałem ;)
    pozdrawiam
  • Poziom 10  
    Panowie, jak sprawdzić ten Transoptor 4N35 na płycie bez wylutowania. ?




    Sprawdzenie tranzystora typu MOSFET.
  • Pomocny post
    Poziom 40  
    Dioda LED ma około 1,1V na mierniku a tranzystor między bazą + a kolektorem - lub emiterem - około 0,6V inne kierunki nie powinny przewodzić. W układzie może ci się nie udać, niestety trzeba wyciągać.
  • Poziom 10  
    sory, musiałem coś poknocić z tym PW.

    więc napisze tutaj, pomierzyłem UC3842A na płycie ponieważ nie wylutowałem go z braku lutownicy do tak małych układów i nie chcę ryzykować zwarcia ścieżek .
    Jutro mam zakupić tranzystor, więc po założniu okaże się czy UC jest sprawny , jeżeli nie ruszy wtedy będę zmuszony go wymienić , wyniki na UC w płycie mierzone od 5pin
    do wszystkich pin oscylują od 600 do 955 na skali testu diody.

    Czy te wyniki coś mówią o stanie tego UC ?
  • Pomocny post
    Poziom 40  
    Jest duża szansa że jest dobry. Włącz układ najpierw w szereg z żarówką 100W, zawsze to jest jakieś zabezpieczenie na starcie.
    Sprawdź jeszcze po stronie wtórnej diody i kondensatory.
  • Poziom 10  
    kondensatory wszyskie nowe , diody są ok.
  • Poziom 10  
    Więc tak wstawiłem nowy 2SK2645 (stary uszkodzony 100%) niestety brak reakcji ,
    wylutowałem Transoptor 4N35 i pomiar :
    (skala test diody)

    pin 1>2=1568
    pin 6>5=888
    pin 6>4=911

    reszta prób pinów przerwa.
    Według mnie powinien być sprawny, wyżej jego dane.

    Zastanawiam się jedynie że po włączeniu do sieci na kilka minut i odłączeniu na kondensatorze 47uf 400v nie ma rzadnego napięcia a przecież jest nowy i powinien się naładować .
    Teraz wylutuje UC3842A żeby go sprawdzić.
    Proszę o jakieś podpowiedzi.
