Kolumny stereo 3-drożne na TONSILACH

Irek_K 28 Sie 2006 21:41 6035 12
  • Chciałby przedstawić co nieco leciwe kolumny, które zbudowałem w 1986r,
    a ostatnio wymieniłem w nich zawieszenie górne.
    Kolumny stereo 3-drożne na TONSILACH

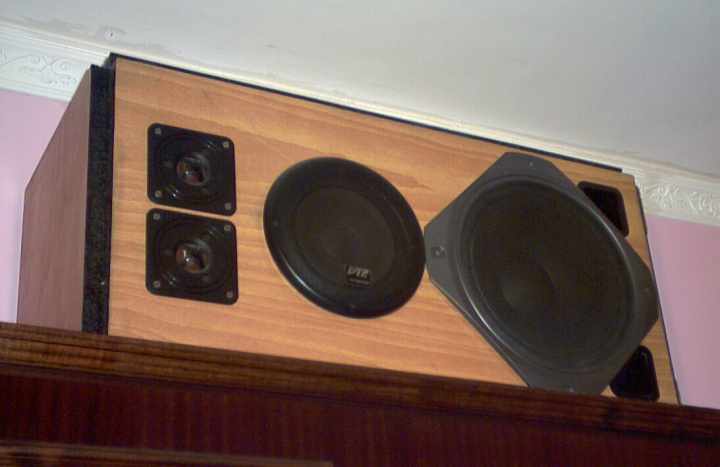

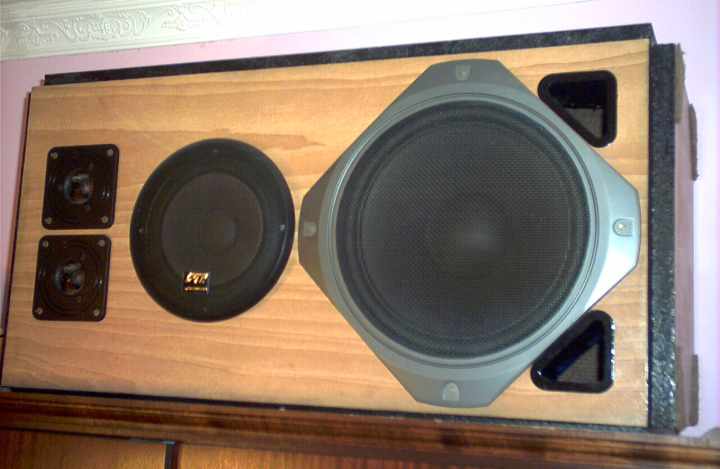

    Przepraszam za zdjęcia, ale kolumny są ciężkie (na oko po 15kg) i nie chciało mi się ich zdejmować (zdjęcia przedstawiają jedną sztukę, druga jest identyczna).
    Kolumny mają wymiary zewnętrzne: 69x36x30cm (wysxszerxgłęb).
    Wykonane są z płyt wiórowych drewnopodobnych grubości ok. 20mm.
    Od środka na krawędziach klejeń wzmocnienia z listewek 20x20mm.
    Do klejenia użyłem kleju DISTAL (nie stosowałem wkrętów - przy mocy mojego WS-432 nie są potrzebne).
    Pojemność komory niskotonowej ok. 47l, średniotonowej 5l.
    Wszystkie elementy wycinane ręcznie (to była syzyfowa robota)!
    Dlatego też taka konstrukcja krawędzi (bez zachodzenia płyt na siebie) aby łatwiej to rękodzieło spasować.
    W środku komory zostały wyklejone wykładziną podłogową. Komora średniotonowa wytłumiona dodatkowo w 25% gąbką. Do niskotonowej komory nie używałem gąbki ponieważ w okolicach poniżej 100Hz nie przepuszcza ona powietrza i miałbym stratę objętości (sprawdzone - dla eksperymetu zatykałem gąbką otwory BR).

    Otwory BR z uwagi na nietypowy kształt, wykonałem z tektury falistej (2 warstwy). Nie one są nastrojone optymalnie lecz obliczone poniżej rezonansu co daję łagodniejszy spadek ch-ki (pośredni pomiędzy BR i obudową zamkniętą) i nie mam problemu ze strojeniem (zawsze jest możliwość ich skrócenia w końcu są z tektury).
    Kolumny stereo 3-drożne na TONSILACH
    Głośniki - oczywiście "upolowane" TONSILE (w tamtych czasach się nie kupowało tylko polowało na towar, najpierw kupiłem nisko i średniotonowe , potem za kilka miesięcy trafiłem na wysokotonowe).
    Niskotonowy GDN-25/40/3
    Średniotonowy GDM-18/40
    Wysokotonowe 2x GDWK-9/40 4Om

    Zwrotnica własnego projektu , schemat i charakterystyki obliczeniowe w załączeniu. R9 - to oporność własna cewki filtru niskotonowego.
    R1 - gł niskotonowy, R3-średniotonowy, R4 - wysokotonowy ( a właściwie 2 4omowe połączone szeregowo).
    Częstotliwości podziału 900Hz i 4kHz.
    Proszę zwrócić uwagę na biegunowość głośników (inne podłączenie spowoduje znaczne zmiany charakterystyki wypadkowej).

    Koszt budowy kolumn: dokładnie nie pamiętam ale kilkakrotnie (ok. 3 razy) niższy od kupna fabrycznych kolumn typu ALTUS.
    Kolumny stereo 3-drożne na TONSILACH
    Brzmienie subiektywnie bardzo dobre z Diorą WS-432 przy mocach do kilku wat, potem powiedzmy dobre (choć 20 lat temu byłem zachwycony brzmieniem) a więc 4.5/5 pkt.
    Słuchałem ich z innymi wzmakami:
    Onkyo A-8220 - dla mnie rewelacja 5/5.
    Sony TA-V901 - 4 na 5
    Myślę że ta stroma zwrotnica (12db/okt i 18db/okt) jest niestrawna dla słabszych wzmacniaczy .
    Na koniec dodam że wg moich doświadczeń ustawienie kolumn wysoko pod sufitem nie jest korzystne (niestety gdzie indziej się nie mieszczą), odsłuchy przy kolumnach postawionych na podłodze dąją lepsze (głośniejsze) basy, nie wiem jak to wytłumaczyć.

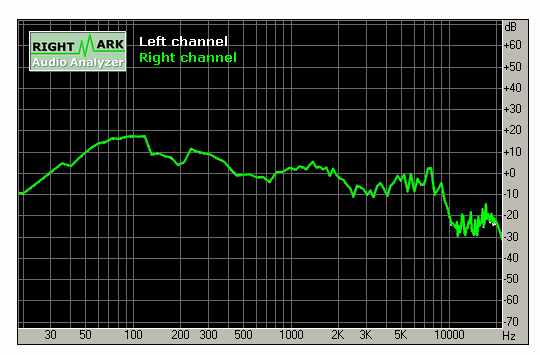

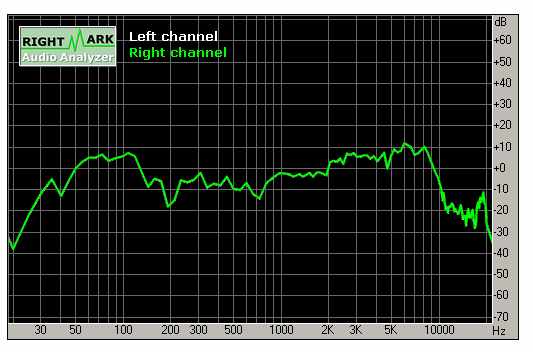

    Próbowałem zmierzyć ich ch-ki, niestety pomiary nie były powtarzalne (patrz wykresiki), na dodatek zastosowałem słaby komputerowy chiński mikrofonik elektretowy,który obcinał powyżej 10kHz, o liniowości charakterystyki nie wspominając. Dla ilustracji zamieszczam dwa wykresy przy różnych położeniach mikrofonu (niestety mikfofon był ok. 30 cm od ścianki czołowej bo programm RMAA nie lubi słabych sygnałów).
    Jak widać zwrotnica jest OK, bo nie widać jakiś zapadnięć czy górek na częstotliwościach podziału.
    Kolumny stereo 3-drożne na TONSILACH
    Kolumny stereo 3-drożne na TONSILACH
    Fajnie byłoby jakby wszyscy co się chwalą swoimi DIY zamieszczali jakieś pomiarzone charakterysyki.
