Własny licznik do Orbitreka.

winluk 13 Wrz 2006 15:23 8774 13
  • Własny licznik do Orbitreka.

    Witam Was serdecznie...

    Kupiłem niedawno Orbitreka, ale od początku licznik nie przypadł mi do gustu:
    - lekki bieg, a tu prędkość 20-30 km/h,
    - po zrobieniu dwóch kroków (czyli pełnego okresu nogami), przebyty dystans zwiększał się o 6-8m...
    Po pomiarach, np. promienia koła 'zamachowego' obliczyłem, że prędkość jak i przebytą drogę pokazuje właśnie w oparciu o to koło czyli tak, jak bym jechał na rowerze. :/
    W pierwszej chwili układ miał być prototypowy, więc nie przykładałem się zbytnio do płytki, ale jak wszystko zadziałało po mojej myśli, to płytka już została - to urządzenie ma działać, a nie 'się podobać', zwłaszcza wewnątrz.

    Zacznijmy po kolei.

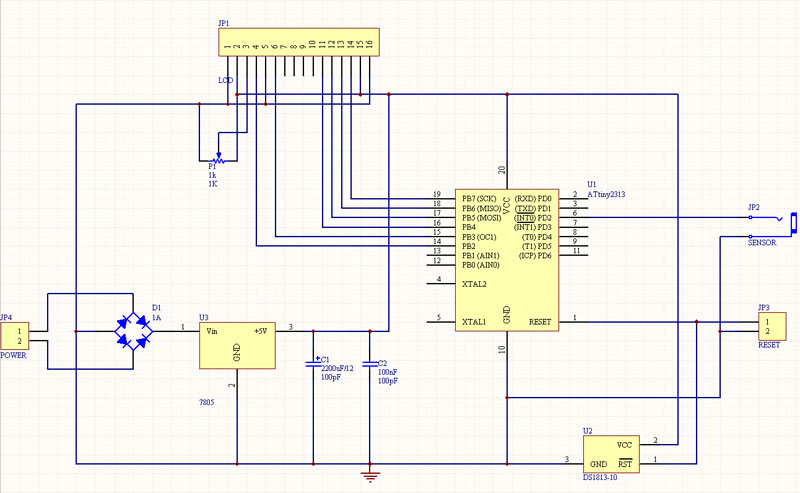

    W tej konstrukcji użyłem mikrokontrolera ATtiny2313. Do tego jeszcze LCD, zasilanie (7805)... i to właściwie już wszystko :) Reszta to już zwykła matematyka... Pisałem w C. Jeśli chodzi o AVR, PORTB bawi się wyświetlaczem, a INT0 (PD2) odbiera impulsy z Orbitreka (jest tam zwykły kontaktron, wiec wychodzą tylko 2 przewody - na jeden podaję GND, a drugi idzie do INT0 (wejście to jest sterowane poziomem niskim)). Schemat przedstawiony jest na poniższym rysunku.

    Własny licznik do Orbitreka.

    Z przeprowadzonych doświadczeń i obliczeń wyszło, że jeden obrót pedałami (ok. 1m) równa się mniej-więcej 9 obrotom koła (‘mniej-więcej’ dlatego, że obliczenia zaokrąglałem, by nie wprowadzać niepotrzebnych obliczeń na ułamkach). Nie miałem zamiaru robić z Orbitreka 'ultraprecyzyjnego zestawu kalibracyjnego z dokładnością do 1µm' :). Wracając do obliczeń... Wiemy, że jeden obrót pedałami = ok. 1m = 9 impulsów z kontaktronu. Zliczamy co 9 impuls i mamy przebieg w metrach. Jeśli chodzi o prędkość to wykonuję pomiar czasu między impulsami. W rzeczywistości co przepełnienie Timera0 zwiększam sobie zmienną, a co dziewiąty impuls obliczam prędkość na podstawie zliczonych przepełnień Timera przypadających na 1m (1 obrót pedałami = 1m = 9 obrotów koła). Reszta to już tylko obsługa LCD (2x16). W 'lewym górnym rogu' (od adresu 0x00) wyświetlam dwucyfrową prędkość + " kmh" (jeśli prędkość jest <10 to wyświetlam "0",prędkość, " kmh"). W 'prawym górnym rogu' (0x08) wyświetlam czas w postaci "hh:mm:ss". W 'lewym dolnym rogu' (0x40) wyświetlam całkowity przebieg urządzenia z dokładnością 100m, w formacie 0000.0 (km). Co 100m zwiększam zmienną km01 (zrobiłem podział na tysiące, setki, dziesiątki, jedności i dziesiąte części kilometrów) i jednocześnie zapisuję do eepromu w 2313 pod pierwszymi pięcioma adresami (0x00-tysiące km, ... 0x04-dziesiąte części km). Oczywiście są warunki, jeśli km01 (dziesiąte części km) będą > 10 to km1++; km01=0 (jedności km zwiększ o 1, km01 wyzeruj), itp. Każdy z bajtów w eepromie przechowuje w takim wypadku wartości z zakresu 0x00-0x09. Po włączeniu urządzenia, procesor odczytuje każdą (z 5) komórkę pamięci i daną wartość zapisuje do odpowiedniej zmiennej, wyświetla ją na LCD.
    Przycisk na obudowie to 'zwykły' reset mikrokontrolera. Po jego zresetowaniu mamy na LCD same 'zera' + całkowity przebieg.
    Program zajmuje 2038 z dostępnych 2048 bajtów flasha mikrokontrolera :)

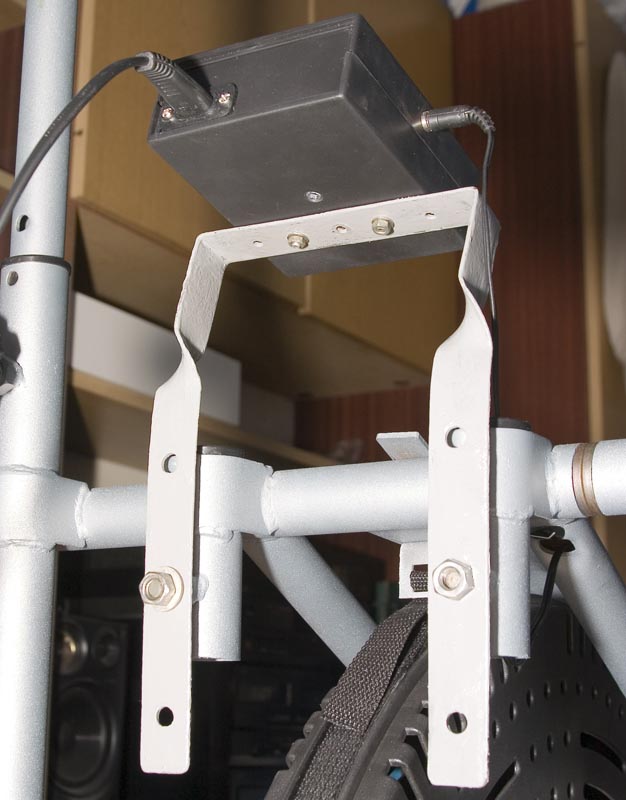

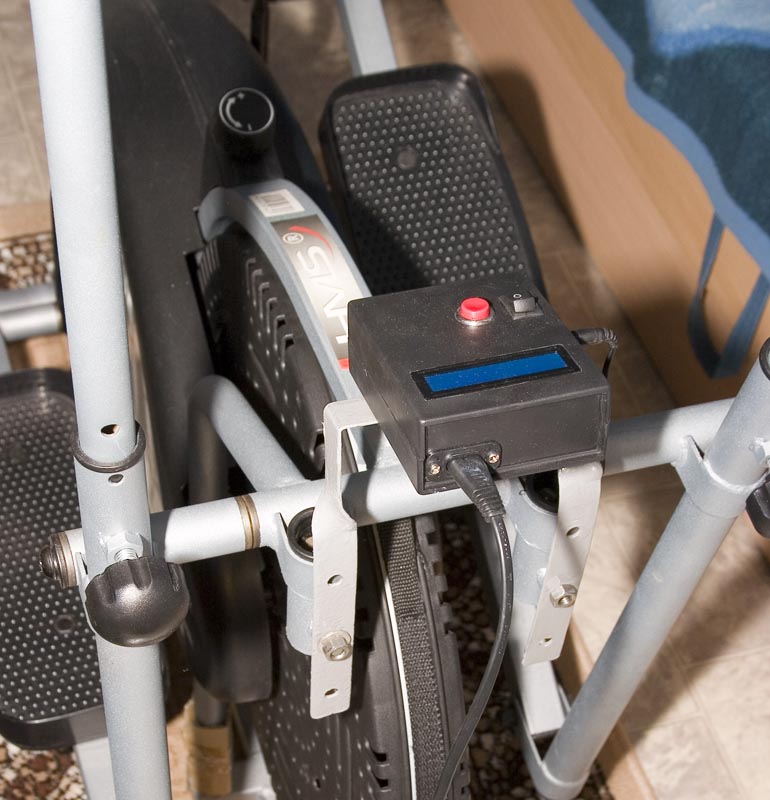

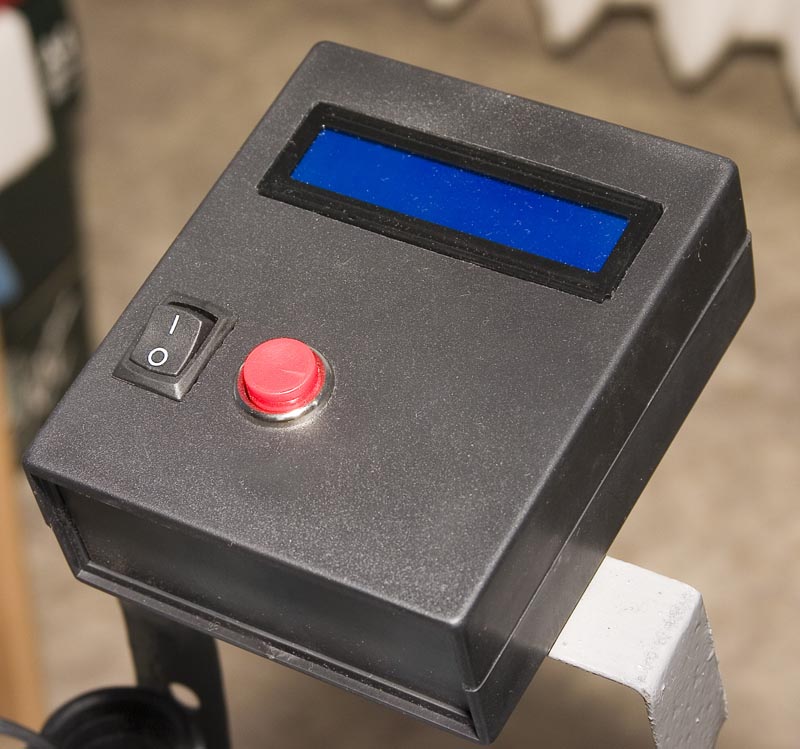

    Obudowę starałem się tak zagospodarować, by wszystko było przymocowane do jej górnej części. Dolna część jest przykręcona do wygiętego płaskownika (w kształcie odwróconego 'U'), który jest przykręcony do Orbitreka. Z tyłu jest gniazdo do podłączenia 230V, z lewej strony znajduje się gniazdo mini jack mono, do którego wkładamy wtyczkę z czujnika obrotów. Na górze mamy LCD 2x16, wyłącznik sieciowy (dwusekcyjny, tak więc po wyłączeniu urządzenia mamy pewność, że żadne zabłąkane 'fazy' nam się nie kręcą po elektronice) :) oraz przycisk resetowania czasu i bieżącego przebiegu.

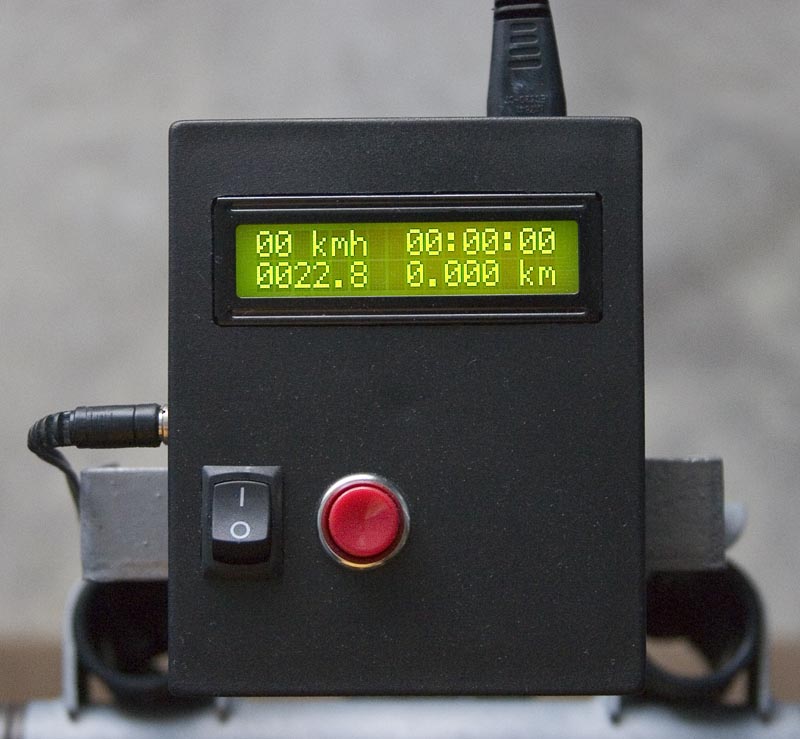

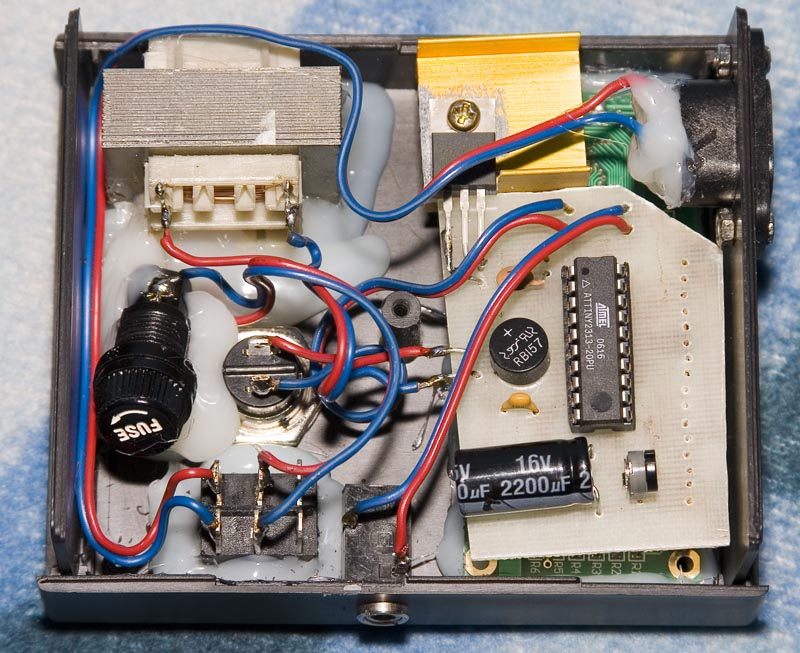

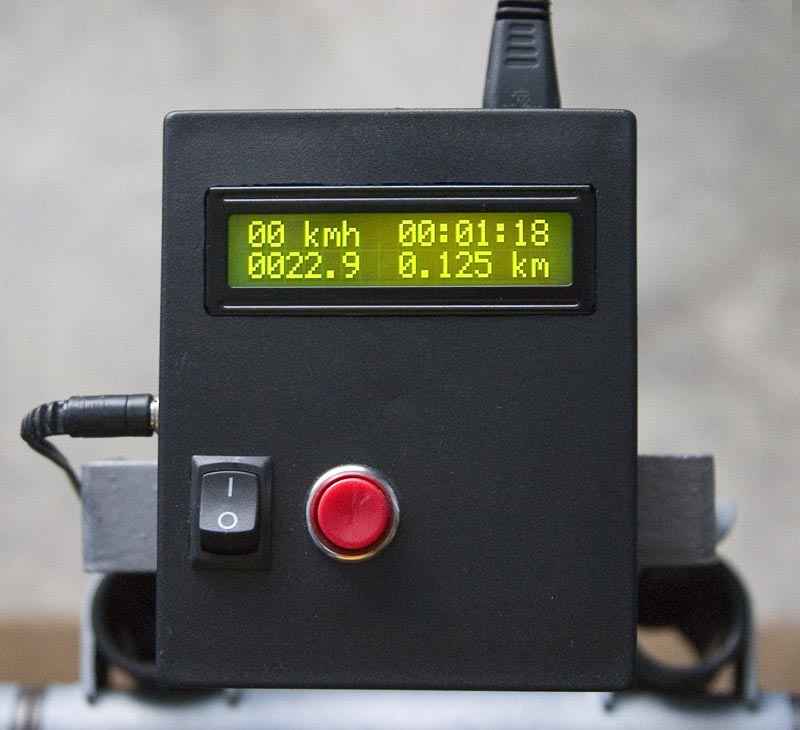

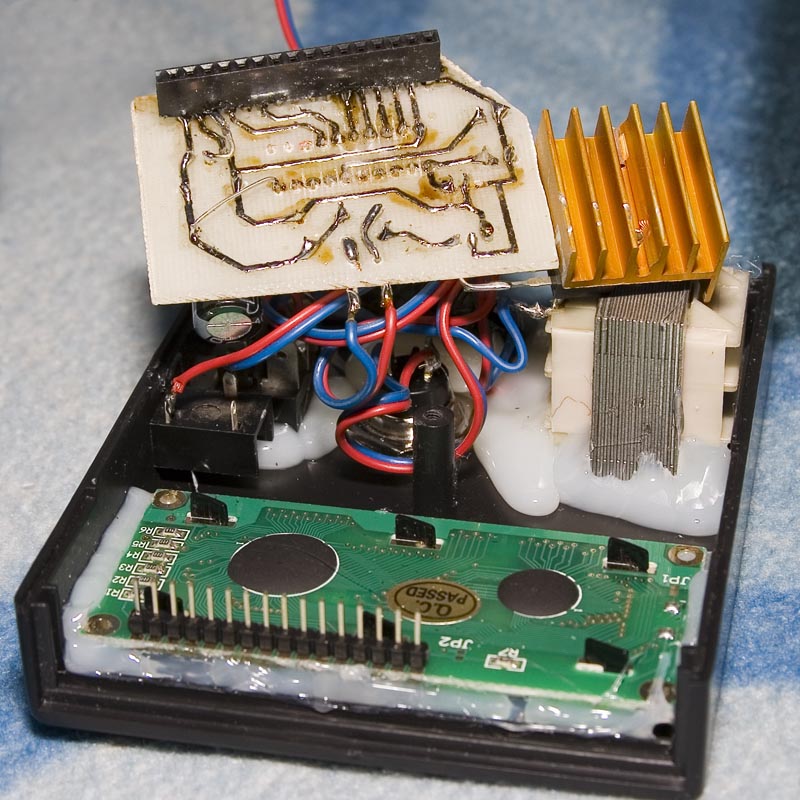

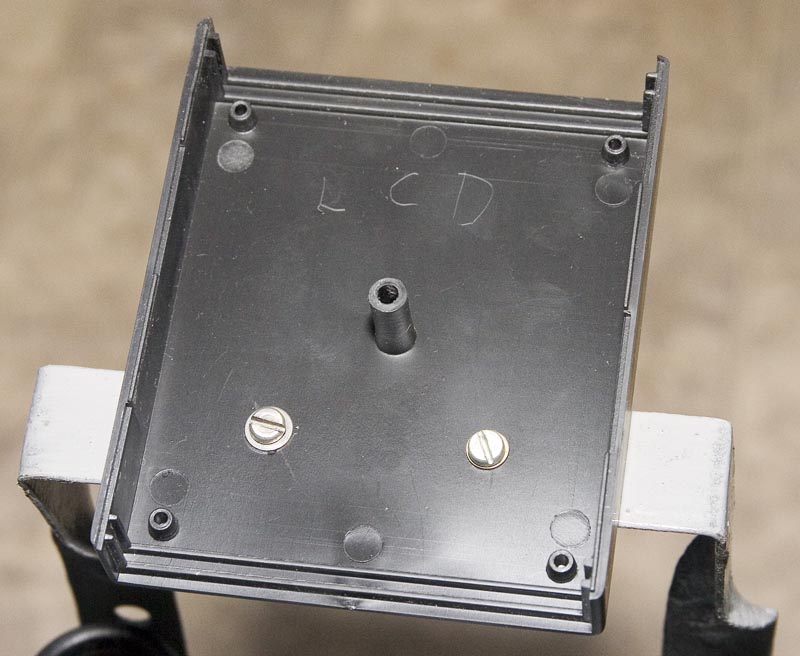

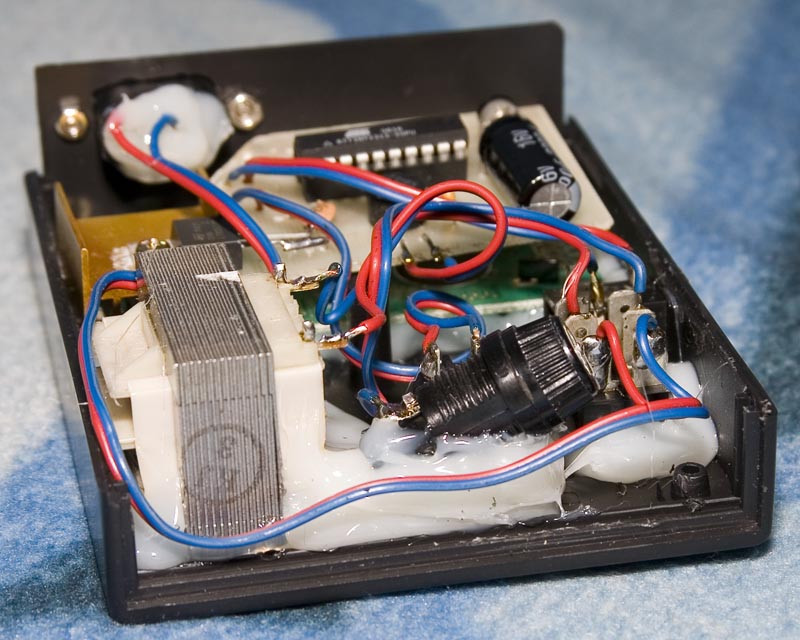

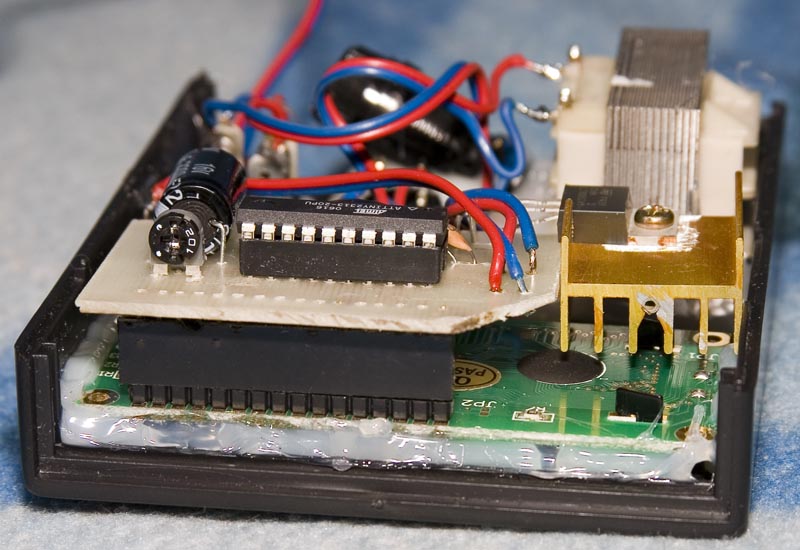

    Wszystko znajduje się na fotkach poniżej.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.

    Własny licznik do Orbitreka.


    Koszty (ceny zaokrąglałem wzwyż):
    - 3zł - ATtiny2313,
    -20zł - LCD 2x16,
    - 3zł - obudowa Z-5,
    - 7zł - trafo TS2/16,
    -17zł - gniazda, podstawka, potencjometr, kabel zasilający, 3 kondensatorki, 7805, radiator, mostek prostowniczy,
    - 0zł - DS1813 (nie było, wiec tymczasowo wlutowany jest kondensator).
    ------
    50zł - SUMA

    Dla pytających o kod źródłowy: udostępnię go, jak zrobię w nim porządek, bo obecnie panuje tam straszny 'bajzel' :)
    Korzystam też z własnych bibliotek, nagłówków itp., więc postaram się to upchnąć do jednego pliku.c .


    Pozdrawiam serdecznie,

    Łukasz
