Filtr, bezpiecznik i trafo

13 Paź 2006 23:24 1421 16
  • Poziom 17  

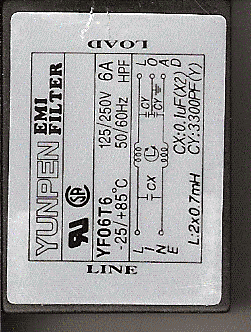

    Buduje zasilacz do silników krokowych. Trafo mam toroidalne (50W 230/14V 3.75A). Posiadam też taki filtr:

    Filtr, bezpiecznik i trafo

    Teraz tylko kilka pytań. W którym miejscu najlepiej dac bezpiecznik? Przed filtrem, między filtrem a trafem, czy za trafem?
    I to środkowe wyprowadzenie od strony obciążenia na filtrze to rozumiem że najzwyczajniej w świecie łącze z przewodem ochronnym PE do gniazdka?
  • Relpol przekaźnikiRelpol przekaźniki
  • Poziom 39  
    Bezpiecznik (0,5A) powinien być pomiędzy filtrem a trafo...
  • Poziom 17  
    Ok, a co z tym środkowym wyjsciem na filtrze?
  • Poziom 36  
    Najzwyczajniej w świecie łączysz je z obudową urządzenia, jeśli jest metalowa oraz z takim ładnym żółto-zielonym (zielono-zółtym?) przewodem ochronnym. Bezpiecznik możesz dać przed i za trafem.
  • Poziom 17  
    Hehe no jest ładny to fakt. A co do bezpieczników sugerujesz że można dac dwa?
  • Relpol przekaźnikiRelpol przekaźniki
  • Poziom 26  
    Ptolek napisał:
    [...] Bezpiecznik możesz dać przed i za trafem.

    Chodziło o przed lub za trafem. :)
    Albo przed lub za filtrem.
  • Poziom 17  
    Widze że propozycje są różne, więc która z nich jest najlepsza?
  • Poziom 26  
    Nie zrozumiałeś.
    Bezpiecznik ma być jeden. To wszystko.

    Gdzie go wstawisz, Twój wybór.
    Jednak najczęściej(w takich przypadkach) wstawia się go od strony sieci ~230V.

    Jeśli jest filtr zawierający pojemności, najlepiej wstawić bezpiecznik jako pierwszy element widziany od strony sieci(jeśli byłby między filtrem a transformatorem, to po spaleniu bezpiecznika, w kondensatorach filtra mogłoby się znajdować napięcie, i "kopałoby").

    Bezpiecznik topikowy(klasyczna rurka 5x20mm) 0,25A zwłoczny(typ T) powinien wystarczyć. Jeśli by go "wywalało" przy starcie zasilacza(bo tak się zachowują toroidy), to trzeba wstawić większy.
  • Poziom 17  
    No dobrze, w takim razie bezpiecznik na początku, a jeśli chodzi o ten prąd przy starcie czy ten ukłąd bedzie dobry do jego ograniczenia:

    Filtr, bezpiecznik i trafo

    W opisie tego ukłądu napisane jest że przez pierwsze 1,5sek prąd jest ograniczony przez R5 i R6 a potem triak Q1 daje pełny prąd. Czy po modyfikacji tych oporników będzie się to nadawać?
  • Poziom 26  
    Po co od razu kombinować z takimi bajerami?
    Wstaw mocniejszy bezpiecznik(niż 0,25A) i po sprawie.
  • Poziom 17  
    Ale tu nie ochodzi o ochrone bezpiecznika tylko o chronego tego co będzie za trafem.
  • Poziom 26  
    Ten układ, który przedstawiłeś, nie ma nic wspólnego z "ochroną tego co będzie za trafem".
    :)

    Wygląda na to, że po prostu koniecznie chcesz "przekombinować"(a nie ma powodów do cudowania, bo robisz tylko prosty zasilacz).
  • Poziom 17  
    Za trafem będą duże kondensatory, chodzi o ograniczenie pradu ich ładowania w pierwszej chwili po włączeniu urządzenia.
  • Poziom 26  
    To wstaw ten układ z obrazka(lub równoważny na przekaźniku - schemat do znalezienia na elektrodzie) i zamknij temat. :)

    Filtr, bezpiecznik i trafo
  • Poziom 37  
    Lokalizacja bezpiecznika nie wynika z wyboru użytkownika lecz z przepisów. Zeby ZABEZPIECZAŁ- musi odłączać CAŁY odbiornik/wszystkie jego potencjalnie dostępne części/ . Inaczej -nie zabezpiecza.
  • Poziom 36  
    Bez przesady, zdarzają się bezpieczniki we wtykach sieciowych, ale to rzadkość. Przed filtrem sieciowym zintegrowanym z gniazdem niekoniecznie musi być bezpiecznik. Nie znam przepisów ale dowodem są chociażby zasilacze ATX dopuszczone do sprzedaży w Polsce.
    Jednak przed trafem powinien być, ale może być również za trafem (czyli dwa jednocześnie) w szczególności kiedy są 2 lub więcej uzwojeń wtórnych o różnych wydajnościach prądowych.
  • Poziom 37  
    To nie przesada tylko klasa ochrony .Może być niższa badź wyższa. Zauważ że przebicie Cx w filtrze przy braku bezpiecznika przed filtrem to niezły wybuch, w zależności od wartości bezpieczników instalacyjnych. W moim zasilaczu do laptopa nierozbieralna obudowa otworzyła się po całym obwodzie, po przepięciu w sieci i eksplozji filtru. Na szczęście komputer był odłączony.
    Ale masz rację -masa sprzętu zwłaszcza tańszego ale z dobrą izolacją zewnętrzną nie posiada bezpieczników sieciowych.
