Mój stroboskop zasilany napięciem 12V

żarówka rtęciowa 30 Paź 2006 11:54 34934 48
  • Mój stroboskop zasilany napięciem 12V

    Przedstawiam tutaj moje kolejne dzieło.

    Dzieło to powstało z nudów i ciekawości i jest nim
    mały stroboskop dyskotekowy na napięcie 12V wykonany
    przeze mnie. Urządzenie wykonywałem sam, zaś jego budowa
    trwała dwa dni, nie obyło się bez problemów, którym
    największy był sposób wyzwalania palnika.
    Stroboskop ten zbudowałem go dla własnych celów jako
    uzupełnienie moich efektów świetlnych zbudowanych znacznie
    wcześniej.
    Mimo niewielkiej mocy stroboskop w zupełności
    wystarcza do małego pokoju mieszkalnego.
    Do zasilania jego używam "niezniszczalnego" zasilacza
    stabilizowanego 12V 300mA, który jest odporny na zwarcie,
    ale może on być zasilany z baterii lub akumulatora
    samochodowego.
    Stroboskop ze względu na konstrukcję nie posiada regulacji
    częstotliwości błysków, ale nie jest to istotne.

    Budowa.

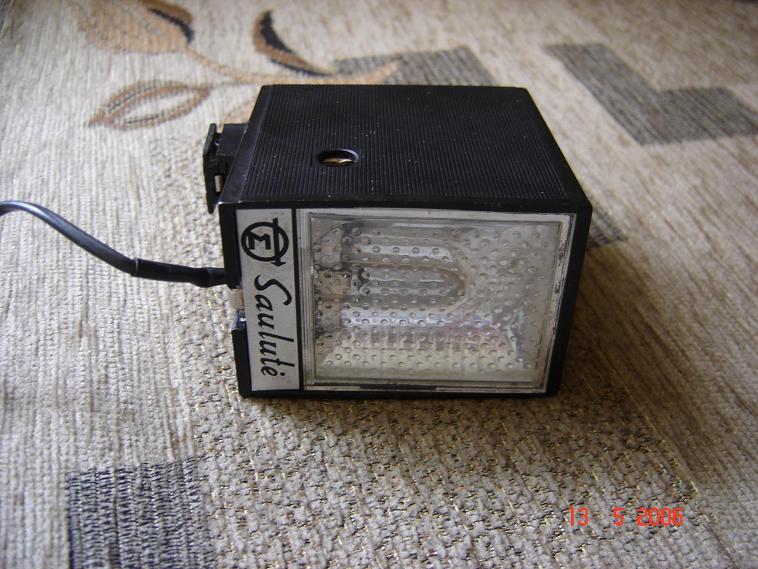

    Stroboskop ten został umieszczony w obudowie od starej lampy
    błyskowej, którą dostałem od kolegi.
    W obudowie zmieściły się wszystkie elementy funkjonalne
    stroboskopu:
    -prosta przetwornica zbudowana na dławiku filtra zasilacza
    monitora, która ładuje kondensator elektrolityczny 47uF 350V,
    napięcie ok. 260V w zupełności wystarcza do funkcjonowania
    stroboskopu i zmniejsza się przy większej częstotliwości
    błysków
    -palnik od lamp błyskowych IFK120 wraz z płytką układu
    wyzwalania pochodzący ze starej lampy błyskowej
    -elektroniczny generator impulsów wyzwalania zbudowany
    nadwóch tranzystorach i triaku BT136. Wartości
    elementów C4, R5 regulują częstotliwość błysków.

    Mój stroboskop zasilany napięciem 12V


    Dane techniczne.
    Energia błysków wynosi ok. 1.6J, zaś błyski następują
    cyklicznie po 8 sekundach. Moc pobierana przy napięciu
    zasilania 12V wynosi ok. 0.6W

    Kosztorys.
    Większość części użytych do jego budowy pochodzi z demontażu,
    dlatego koszt budowy jest niewielki i nie przekracza 5zł.
