Alan CT-145 Uszkodzenie stabilizatora czy tranzystora ?

02 Sty 2007 15:57 4886 18
  • Poziom 18  
    Witam.
    Posiadam Alana CT-145.
    Tarło mi pokrętło (to gumowe) przełącznika zmiany kanałów o obudowę, więc długo nie myśląc rozkręciłem, poluzowałem nakrętkę i lekko przesunołem w dół. Po skręceniu włączam, a tu nic.
    Wyświetlacz nic nie wyświetla, poczułem tylko lekkie ciepło i lekki zapach czegoś przegrzanego. Ponownie rozkręciłem i ustawiłem przełącznik w takiej pozycji jak był poprzednio. Włączam i na wyświetlaczu nic nie widać, dopiero pod pewnym kątem widać zarysy cyferek a w głośniczku leciutki szum pomimo że głośność dałem na maxa.
    Podłączyłem zasilacz z regulacją napięcia i przełączałem od 6V, 7.5V,
    9V, 12V. Przy 12V zaczynał dawać jakieś oznaki życia, wiec przerobiłem zasilacz na 15,8V prawie maksymalne dopuszczalne napięcie zasilania i działa OK.
    Podejrzewam że zrobiłem małe zwarcie metalową obudową przełącznika kanałów na płytce głównej i coś padło.

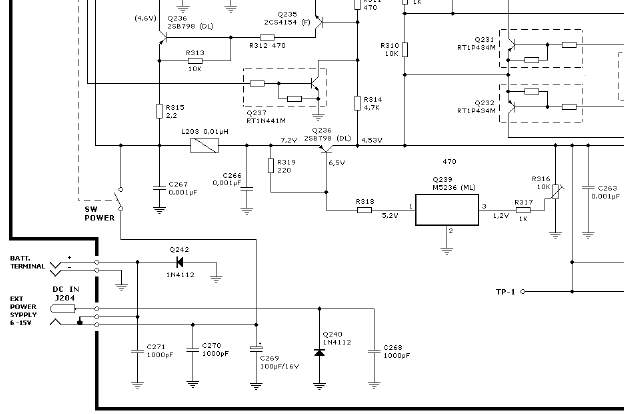

    Mam już schemat i podejrzewam któryś z dwóch elementów:
    stabilizator M5236(ML), (napis na obudowie:3627) lub co bardziej według mnie prawdopodobne tranzystor mocy zasilania 2SB798(DL), (napis na obudowie:DL57).
    Ale to tylko moje domysły. Może ktoś miał podobny przypadek i by mi mógł pomódz ? jakby co to mogę wysłać schemat na priva. A zresztą jest on do ściągnięcia tu: https://www.elektroda.pl/rtvforum/viewtopic.ph...&start=0&sid=a8b80ef92b9555f3b18c403de148a57b

    Chętnie kupię te elementy o ile mam racje że to to padło, lub uszkodzonego Alana CT-145 ale dobrymi tymi dwoma elementami, lub płytkę główną również z dobrymi tymi dwoma elementami.
    Być może się mylę co do lokalizacji uszkodzenia więc czekam na sugestie bardziej zaawansowanych w tej dziedzinie kolegów.
    Pozdrawiam.

    Alan CT-145 Uszkodzenie stabilizatora czy tranzystora ?
  • Poziom 35  
    cooltygrysek napisał:
    witam niałem kiedyś podobny problem ze scematu wynika że uszkodzeniu uległ tranzystor. Najpierw sprawdz czy na wyjsciu tego stabilizatora jest nap. 1.2v ten stab to po prostu dioda zenera 3 końcówkowa na 1.2v jeśli jest niższe to usterka jest tu jeśli jest oki to tranzystor na 100% przynajmniej ja tak miałem
    Nie wypisuj herezji .
    cooltygrysek napisał:
    ...a nie podałeś na jaki obwód podałeś zwarcie....
    A to jak mniemam to kawał noworoczny :D .

    Zanim zaczniesz cokolwiek robić weź miernik i pomierz napięcia bo usterka może być całkiem inna . Tranzystor zawsze zdążysz wylutować i sprawdzić . Tak na oko to się nie da powiedzieć .
  • Poziom 18  
    Zwarcie zrobiłem obudową przełącznika kanałów z płytką główną.
    Dzisiaj rozkręciłem go i po odłączeniu tych dwóch wtyków które idą na płytkę z tyłu obudowy (końcówkę mocy) zaczyna na wyświetlaczu pokazywać się już od 6V ale na wyświetlaczu cyferki są jeszcze mało jaskrawe. Dopiero po przełączeniu na 7.5V wyświetlacz pracuje normalnie. Mierzyłem napięcia po odłączeniu tych dwóch wtyków od końcówki mocy i przy napięciu 6V są bardzo zaniżone ale już przy napięciu 7.5V są prawidłowe. Końcówka mocy jest dobra bo jak teraz pracuje na 15.8V to jest wszystko i odbiór dobry i nadawanie.
    Mam wrażenie że ten stabilizator lub raczej tranzystor mocy zasilania głównego jest nadpalony i napięcie siada pod obciążeniem i najchętniej wymieniłbym je obydwa żeby nie rozkręcać tego kilkanaście razy.

    Tak że w tej chwili mam tylko radio bazowe - zasilanie 15,8V. A szkoda byłoby je wyrzucać i kupować nowe.

    Post był raportowany.

    Pisanie postu pod postem.
    Należy używać przycisku ZMIEŃ.
    Scaliłem dwa posty. [hefid]
  • Poziom 40  
    Part Number = M5236L
    Manufacturer Name = Various
    Average Price = 1.722
    Description = Adjustable Positive Voltage Regulator - 3-terminal controller, requires pass element
    Load Current Max. (A) = 30m
    Min. Adjustable Output Voltage = 1.5
    Max. Adjustable Output Voltage = 33
    Drop-Out Volt Max. = 0.2
    P(D) Max.(W) Power Dissipation = 900m
    Supply Voltage Maximum (V) = 30
    Package = TO-39
    Pins = N/A
    Military = N
  • Poziom 18  
    A propo, mam dwa uszkodzone Alany CT-152. Jedno kompletne w obudowie a z drugiego płytkę główną i wyświetlacz. Tam też muszą być potrzebne mi części ale nie znam oznaczeń, bo dzisiaj rozkręcałem i sprawdzałem. Ale jakby nawet to i tak nie ma pewności że tamte będą dobre.

    Dodano po 4 [minuty]:

    Dzięki koledze za ważne informacje techniczne. To może mi się przydać w poszukiwaniu zamiennika. Ale na razie będę się starał znaleść oryginał.
  • Poziom 35  
    cooltygrysek
    Powiem tak . Nie widziałem jeszcze diody zenera mającej trzy wyprowadzenia . To co podajesz jako dioda zenera czyli M5236 to stabilizator z regulacją napięcia wyjścowego , a to zdecydowanie coś innego niż dioda zenera , nawet ta o trzech wyprowadzeniach :D . Napięcie 1,2 V wolta to nie jest napięcie , jak podajesz wyjściowe stabilizatora , tylko napięcie ADJ . Od tego napięcia zależy napięcie wyjściowe stabilizatora . Czyli dokładnie 5,16 Volta . Pisać dalej ?
    Więc zanim zaczniesz pisać wielkimi literami zabierz się za naukę a nie poprawianie licznika postów .

    Cytat:
    ...MYŚLĘ ZE NIEWIELKIE MASZ DOŚWIADCZENIE...

    Nie myśl bo to też Ci nie wychodzi zbyt dobrze .

    Samych piątek w szkole w tym nowym 2007 roku .
  • Poziom 40  
    Faktycznie szukając na alldataszicie wywala same zenerki.
    Ale to dosyć ciekawy stabilizator.... w/g schematu nie wymaga zasilania wprost. Ma wejście napięcia mierzonego masę oraz wyjście. Ciekawostka.
    Coś jakby TL431 czyli potocznie =>zenerka sterowana!
    Jako tranzystora można użyć dowolnego pnp co ma prąd kolektora w okolicach 300mA (dla bezpieczeństwa).
  • Poziom 18  
    sq6ade napisał:
    Faktycznie szukając na alldataszicie wywala same zenerki.
    Ale to dosyć ciekawy stabilizator.... w/g schematu nie wymaga zasilania wprost. Ma wejście napięcia mierzonego masę oraz wyjście. Ciekawostka.
    Coś jakby TL431 czyli potocznie =>zenerka sterowana!
    Jako tranzystora można użyć dowolnego pnp co ma prąd kolektora w okolicach 300mA (dla bezpieczeństwa).

    Stabilizator jest typowy, dla stabilizatorów z regulowanym napięciem wyjściowym i bardzo prawdopodobne jest że on wytrzymał bo on steruje dopiero tranzystorem mocy, całe zasilanie idzie właśnie przez ten tranzystor. Jeżeli na nim będzie spadało napięcie to automatycznie maleje napięcie na stabilizatorze i właśnie dzieją się takie cyrki jak w moim przypadku. A co do tranzystora to wolę poszukać oryginału - lubię porządek nawet w radiu :-). Będę musiał przeszukać Allegro i kupić uszkodzonego Alana i przelutować albo jak się uda to może znajdę gdzieś w sklepie. A może ktoś tu będzie wiedział gdzie dostać ten tranzystor (powierzchniowy) i ewentualnie stabilizator (to tak na wszelki wypadek).
  • Poziom 30  
    Miałem identyczny przypadek z 145-ka.
    Bardzo niski kontrast wyswietlacza oraz anormalna praca radia przy właczonym oszczedzaniu baterii ( miganie diody od nadawania )

    Uszkodzeniu uległ własnie ten stabilizator.
    Usunołem uszkodzony stabilizator oraz tranzystor wykonwaczy.
    Zamiast tego stabilizatora wstawiłem LM317L po lekkich przeróbkach.

    I radio ruszyło..
  • Poziom 40  
    bodzio1587 napisał:
    Stabilizator jest typowy, dla stabilizatorów z regulowanym napięciem wyjściowym

    Jest mocno nietypowy ponieważ nie funkcjonuje bez zewnętrznego tranzystora więc :
    tatronic napisał:
    Z opisu widac ze tranzystor sluzy do zwiekszenia wydajnosci pradowej ukladu.
    powinno być :umożliwia pracę stabilizatora :D
  • Poziom 24  
    No tak umozliwia prace stabilizatora, a zarazem zwieksza obciazenie wydajnosc pradowa stabilizatora :-)Pozdrawiam Arek
  • Poziom 18  
    Czy ktoś się orientuje czy w Alanie CT-152 znajdę te elementy. Bo mam takie dwa uszkodzone na części i wczoraj przeglądałem, ale nie znalazłem nic o takim samym symbolu. Być może jest tam to pod innym symbolem.
    Tylko nie mam na razie schematu. Zaraz będę szukał schematu to może coś się znajdzie lub odpowiednik. Przecież te radia są prawie takie same.
  • Poziom 40  
    bodzio1587 napisał:
    . Przecież te radia są prawie takie same.

    Jesteś w błędzie - to zupełnie inne modele wewnętrznie. Gdzieś miałem schemat do CT-152 na papierze ale nie mogę odnaleźć. Pamiętam że stabilizatory były wykonane tam w sposób klasyczny - bez podpórek.
  • Poziom 18  
    O jakie podpórki chodzi ?
  • Poziom 40  
    No o podpórki (sorki za slang - myślałem że to jest jasne) stabilizatora tranzystorem tak jak na schemacie co go załączyłeś.
  • Poziom 18  
    Kwazor napisał:
    Miałem identyczny przypadek z 145-ka.
    Bardzo niski kontrast wyswietlacza oraz anormalna praca radia przy właczonym oszczedzaniu baterii ( miganie diody od nadawania )

    Uszkodzeniu uległ własnie ten stabilizator.
    Usunołem uszkodzony stabilizator oraz tranzystor wykonwaczy.
    Zamiast tego stabilizatora wstawiłem LM317L po lekkich przeróbkach.

    I radio ruszyło..

    A co wstawiłeś zamiast tego usuniętego tranzystora? Czy nic nie wstawiałeś?

    Dodano po 4 [minuty]:

    sq6ade napisał:
    No o podpórki (sorki za slang - myślałem że to jest jasne) stabilizatora tranzystorem tak jak na schemacie co go załączyłeś.

    Aha, teraz już jasne. Ale skoro tam chodziło bez podpórki to może da się tak to zrobić w moim.
    Tylko nie mam schematu, szukałem na razie tylko tu na Elektrodzie ale nie ma CT-152.

    Dodano po 4 [minuty]:

    sq6ade napisał:
    bodzio1587 napisał:
    . Przecież te radia są prawie takie same.

    Jesteś w błędzie - to zupełnie inne modele wewnętrznie. Gdzieś miałem schemat do CT-152 na papierze ale nie mogę odnaleźć. Pamiętam że stabilizatory były wykonane tam w sposób klasyczny - bez podpórek.

    Jakby się ten schemat znalazł byłbym bardzo wdzięczny. Chodzi mi tylko o samą część zasilającą.
  • Warunkowo odblokowany
    DO TOMASZ W jeśli nie ma 3 koncówkowej programowej diody zenera to jestem księdzem a nie elektronikiem he he he popatrz na schemat dioda zenera i tranzystor i to jest stabilizator.... popularna dioda zenera na napięcie 1.2v to lm421 albo tl385

    Dodano po 11 [minuty]:

    cóż zajmuję się na codzień automatyką przemysłową a dokładnie elektroniką sterującą i jest tam tego pełno i powiem wprost element M5236 to nie regulowany stabilizator tylko właśnie 3 końcówkowa dioda zenera tak jak TL431 ZAMIENNIKIEM M5236 JEST M421
  • Pomocny post
    Poziom 30  
    Cytat:
    A co wstawiłeś zamiast tego usuniętego tranzystora? Czy nic nie wstawiałeś?


    Nic nie wstawiałem bo pobór prądu przez układ jest na tyle mały ze LM317L wystarcza.

    A zrobiłem jedynie przedłuzenie na kablach i tak :

    Koncówke ADJ podłączyłem do Pr-ki ( tu jest Pr 10K a powinien być 4.7K ale regulacja napiecia działa.) oraz usunołem opornik 1K z obwodu slizgacza Pr-ki.

    Wyjscie stablizatora podłączyłem do punktu lutowniczego od kolektora tranzystora a wejscie do emitera.

    Do stamego stablizatora dolutowałem opornik 220 0chm pomiedzy ADJ i OUT.

    Na samym poczatku ustawiłem napiecie zasilania radia na 5V i opornik skreciłem na minimalna opornosc by nie uszkodzic IC.

    Pożniejsza regulacja to juz prosta była.
