Kolumny 2 x 130W/ 8 Ohm na przetwornikach Tonsil

Wejper 04 Jan 2007 17:04 5302 16
  • Witam, konstrukcja może nie zupełnie wykończona i skończona, może źle obita, ale chciałem pokazać co udało mi się zrobić.

    Założenia
    Chciałem stosunkowo niewielkim kosztem zbudować zestaw pośrednio domowy pośrednio na jakieś imprezy oferujący zarazem przyzwoity dźwięk, myślę, że mi się udało


    budowa, oraz koszty

    jako ze chcialem maksymalnie jak najtaniej obudowe wykonalem z plyty wiorowej 18mm ze starych mebli

    przetworniki
    2x GD 20/120 (tak tonsil :D) - 180zł
    2x GDWT 12-19/150 tonsil oczywiście 140zł
    wykłądzina 3 m2 - 21zł
    2x terminal 12zł
    maskownice + kable od waryjota 50zł
    + reszta dupereli, myślę, że nie przekroczyłem 450zł

    wymiary zewnętrzne 40/19/67 - szer/dl/wys, br ma 7cm wysokości, 20cm długości
    waga 1 kolumny 19kg

    wykończenie:
    jak pewnie widać na zdjęciach bez rewelacji, więc nie będe się rozpisywał, zdecydowałem się na dywan ze względu na lepsze pokrycie niedoskonałości obudowy, koszty materiału, oraz wytrzymałość, białe miejsca za br zamierzam niedługo prysnąć jakimś sprejem, nie dawałem żadnego wytłumienia do środka

    zwrotka:
    1 kondensator 2.2uF, a więc 6dB/Okt, zamierzam w przyszłości dołożyć cewkę, i tak narazie nie mam porządnego wzmaka, więc jest bezpiecznie ;)
    GDWT nie tłumiłem, takie brzmienie mi póki co odpowiada


    brzmienie:

    na pewno lepsze niż moje dotychczasowe domowe kolumny(space 86 i jakieś technicsy), mają ciekawy kickbas, niestety przy tosce 303 niebardzo można wykorzystać ich potencjał, aczkolwiek wytwarzają niezłe natężenie porównując z pozostałymi kolumnami, zejście do 50 Hz, więc się mile zaskoczyłem


    napisze coś jeszcze o tym GD dorwałem go dosyć okazyjnie na allegro jako nówkę, wydaje mi się, że jest to pochodna GD 30/100 protonsila i również od tego głośnika wziąłem parametry, głośnik wygląda i gra jak Tonsil ;)

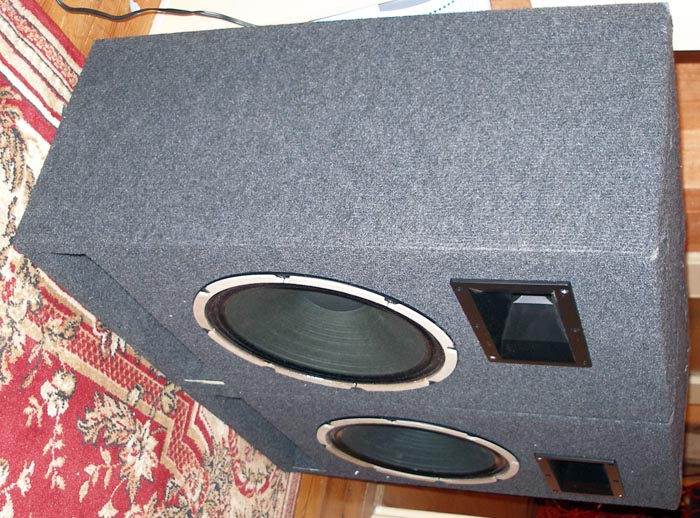

    Kolumny 2 x 130W/ 8 Ohm na przetwornikach Tonsil

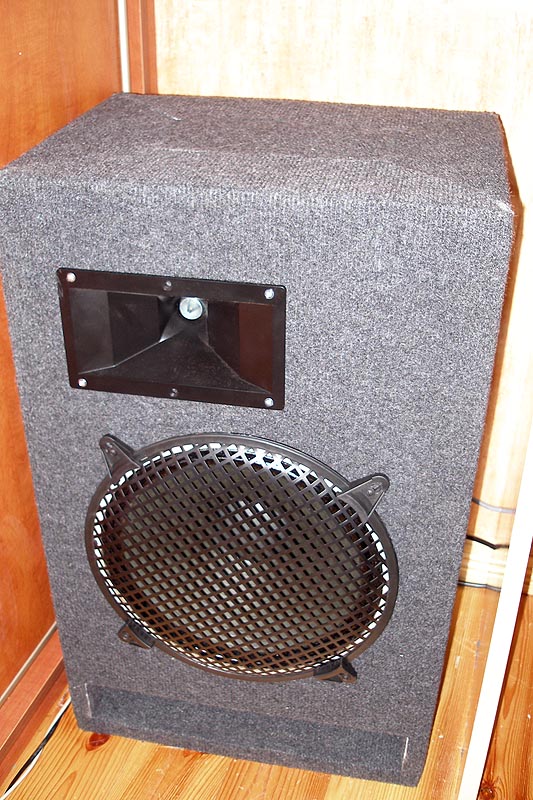

    Kolumny 2 x 130W/ 8 Ohm na przetwornikach Tonsil

    Kolumny 2 x 130W/ 8 Ohm na przetwornikach Tonsil

    Kolumny 2 x 130W/ 8 Ohm na przetwornikach Tonsil
    a to mój pomocnik :D

    mam prośbę, moglibyście mi doradzić jakiś względnie tani wzmacniacz oferujący przynajmniej 80W @8 Ohm ?
    myślałem o kenwoodach, można wyrwać coś ciekawego za 300zł
