Sterownik świateł (silników)

14 Sty 2007 13:56 1746 2
  • Poziom 18  
    Witam serdecznie.
    Szukałem schematów urządzeń sterującuch silnikami DC w efektach świetlnych a tu pod nosem znalazłem dosyć ciekawy schemat.

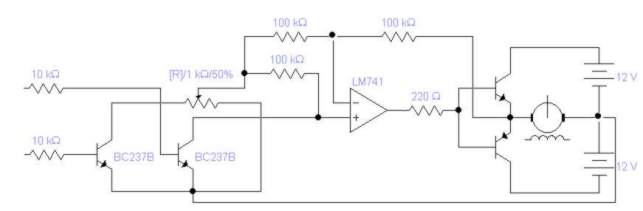

    Na rysunku poniżej znajduje się tylko część wykonawcza.
    Wejścia z lewej strony podłączone są do przerzytników D (4013).
    Układ działa w następujący sposób:
    1 impuls (uderzenie basu) uruchamia silnik w lewo
    2 zatrzymuje
    3 uruchamia w prawo
    4 zatrzymuje
    Dodatkowo potencjometr (nie jestem pewien co do wartości) umożliwia regulację obrotów.
    Czy któryś z szanownych forumowiczów mógłby zasymulować ten układ w EWB bo ja nie znam się na nim a mam jeszcze kilka pomysłów.
    Planuję wykonać sterownik do dwóch Lotosów i Kwanta Discotechu a dodatkowo do Parów wykorzystując oryginalny modół dźwięku discotechu (automatyczna regulacja czułości).
    Jeśli popełniłem błąd przy przerysowywaniu schematu to proszę o info.
    Pozdrawiam i czekam na opinie.
    Sterownik świateł (silników)
  • Poziom 13  
    a msz moze schemat dla plytki drukowanej?
  • Poziom 18  
    ten schemat jest właśnie przerysowany z płytki na której był wzmacniacz mikrofonowy, przerzutniki, zailacz itd. Mogę jedynie zrobić zdjęcie ścieżek ale mam kiepskiej jakości aparat.
