Mój pierwszy wzmacniacz

elvis1990 21 Sty 2007 18:48 11531 42
  • Mój pierwszy wzmacniacz
    Witam!!

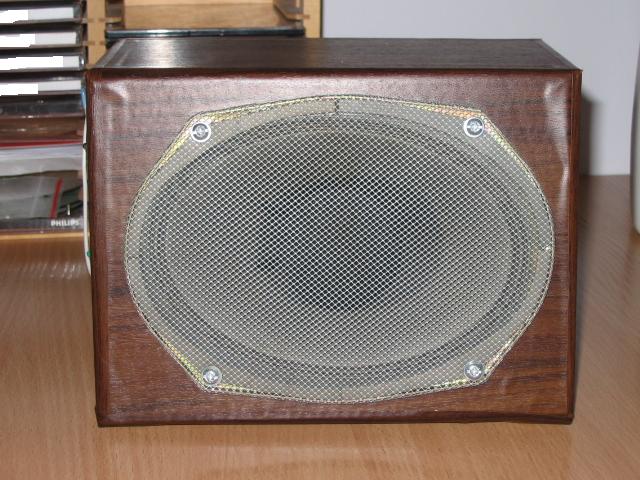

    Chciałbym przedstawić wam mój pierwszy wzmacniacz stworzony na kości TDA 7056. Schemat jest zamieszczony na elektrodzie. Użyty głośnik to 3W TONSIL samochodowy. Gra głośno i czysto. Wzmacniacz służy mi jako sprzęt grający wycieczkowy. Jakość dźwięku jest nawet dobra. Jest to moja pierwsza poważniejsza konstrukcja więc proszę o wystawienie odpowiedniej opinii nawet negatywnej.

    Mój pierwszy wzmacniacz
    Mój pierwszy wzmacniacz
    Mój pierwszy wzmacniacz


    Pozdrawiam.


    = = = = = = = = = = = = = = = = = = = = =

    Fajne! Ranking DIY
    Potrafisz napisać podobny artykuł? Wyślij do mnie a otrzymasz kartę SD 64GB.
    O autorze
    elvis1990
    Poziom 14  
    Offline
    Specjalizuje się w: elektronika
    elvis1990 napisał 145 postów o ocenie 276, pomógł 2 razy. Mieszka w mieście Głogów Młp. Jest z nami od 2006 roku.
  • #2
    McRancor
    VIP Zasłużony dla elektroda
    Przeniosłem do właściwego działu. poczytaj opisy działów.
  • #3
    Nostradamus
    Poziom 17  
    hmmm. Trochę ta tapeta(okleina) się odkleja. Hmmm 4/6 na zachętę.
  • #5
    artek8787
    Poziom 11  
    obudowa do poprawy,bo kiepsko wyszła widac że chyba sie odkleja,tak to ogólnie całkiem niezle
    PS. fajna motka E1
  • #6
    pawelcb33
    Poziom 24  
    Mnie sie ogolnie niepodoba ale jak na pierwsza twoja konstrukcje to moze byc, oby tak dalej.
    Wez ta okleine moze podociskaj bo widac na rogach ze sie odkleja, zmien albo pomaluj moze na czarno ten gril na glosnik bo ten szarawy troche niepasuje no i przewod audio daj normalny audio a nie taki. Ale to tylko jest kosmetyka.
  • #7
    kenobi0
    Poziom 11  
    Ogólnie to jak na początek jest nieźle :D ale popraw obudowę bo nie prezentuje się najlepiej 4/5
    Pozdrawiam :]
  • #8
    dexx
    Poziom 13  
    Chyba "bass reflex" troche za duży jest. Zasilanie jest z baterii? Jeśli nie to mnie popraw bo nie widze żadnej wtyczki ani nic takiego, zresztą "turystyczny".
    pozdrawiam
  • #9
    Mietki
    Poziom 15  
    Jak na pierwsza konstrukcje to fajnie :) widać, że skupiłes sie na tym żeby gralo :) niż zeby wygladało :) trzeba było łądnie wszystko wyszlifowac na boku w corelu zrobic płytke i ładnie napisy bo taki mały bałagan jednakże ... wazne, że Tobie sie podoba 4+/6 ;) pozdrawiam
  • #10
    kosmi
    Poziom 16  
    Widzę, że kolega postarał się i pokusił się nawet o okleinę na obudowie, a ze wsząd słowa krytyki, że na rogach odstaje.
    Nikt nie rodzi się z fachem w ręku i potrzeba dużo praktyki aby wszystko wyglądało jak należy.
    Ogólnie podoba mi się wykonanie, wszystko przytwierdzone do obudowy, kwestia okleiny napewno się poprawi wraz z ilością wykonanych obudów.
    Życzę owocnej pracy.
  • #11
    elvis1990
    Poziom 14  
    Tak zasilanie jest z baterii. 4x akumulatorki 1700mAh. okleina wcale tak źle nie wygląda, ale na zdjęciu tak dziwnie wyszła.
  • #12
    redart
    Poziom 23  
    Wierzę, że to gra lepiej niż wygląda. No ale jeśli to pierwsza konstrukcja to co tu się czepiać. W kwestii obsługi to chyba praktyczniej byłoby upchnąć trafo do środka, a nie podłączać zasilacz i jeszcze regulacja głośności - suwak wklejony na ciepło? Nieporozumienie.
    A czy na pierwszej focie po lewej stronie to wentylator? Jeśli tak to PO CO? Do oklejania to się nie przyłożyłeś.
    3+/5 na zachętę.

    PS
    Jak masz tyle piratów na CDkach to nie znaczy, że musisz upubliczniać ich fotki, wręcz przeciwnie...
  • #13
    dexx
    Poziom 13  
    redart napisał:
    A czy na pierwszej focie po lewej stronie to wentylator? Jeśli tak to PO CO?


    Nie, jeśli dobrze widzę to kolega tam zamontował właśnie pojemnik na akumulatorki. Tak z ciekawości to ile czasu sprzęcik może grac bez przerwy?

    4+/6
    pozdrawiam
  • #14
    kremat0r
    Poziom 20  
    Cytat:
    PS
    Jak masz tyle piratów na CDkach to nie znaczy, że musisz upubliczniać ich fotki, wręcz przeciwnie...


    Może to są kopie bezpieczeństwa jego oryginalnych gier które trzyma w innym miejscu?

    Co do wzmacniacza. Konstrukcja jakich wiele, ale ważne że twoja własna wykonana przez Ciebie i działa.
  • #16
    Pth
    Poziom 26  

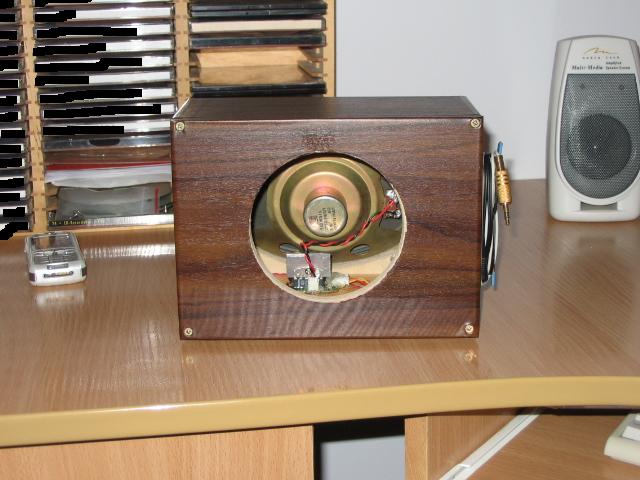

    Rozumiem, że ta dziura z tyłu to bass reflex? :P:P:P:P
  • #17
    żarówka rtęciowa
    Poziom 36  
    Ten otwór nie pełni takiej funkcji, dlatego, że jest to głośnik szerokopasmowy.

    Ponadto ten głośnik nie jest głośnikiem samochodowym, tylko zwykłym głośnikiem stosowanym w kolumnach radiowęzłowych i starych radiach i magnetofonach szpulowych.
  • #18
    elvis1990
    Poziom 14  
    Witam

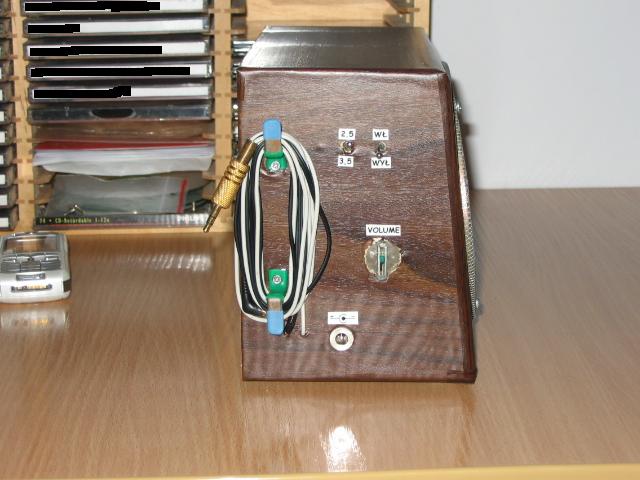

    nie wiem dokładnie ile wytrzyma na akumulatorkach, ale chwilę na pewno. Ten otwór z tyłu jest po to by lepiej grało. bez otworu jest jakoś dziwnie. :P to nie są żadne kopie :P po prostu lubię mieć wszystko opisane i ładnie poukładane. 3,5 znaczy mini jack 3,5mm, a 2,5 znaczy micro jack 2,5mm do motoroli widocznej na zdjęciu. zdjęcie od środka zamieszczę jutro.

    Pozdrawiam.
  • #19
    TYMON-tychy
    Poziom 11  
    Fajne Oklejina ci troszke nie wyszła ale za checi 5 tyko mozesz porwic to oklejeni e przy wolume i załocznikach zarówka to jest głosnik samochodowy dokładnie z fiata 126 p ja taki miałem w orginale w maluchu przy radju sfari i jest tagrze stosowany w radjowezłach i takich tam był stosowany
  • #20
    danielkk
    Poziom 31  
    po co Ci ten wentylator skoro masz taka obudowe bass reflex:D:D:D:D ??? ale ogolnie za checi 4+ bo kazda konstrukcja własnej produkcij jest wg mnie doceniana i i kazda konstrukcja jest wazna:D:D:D:D
  • #21
    slomka
    Poziom 11  
    ja stosunkowo mało wypowiadam sie na forum....
    jednak lubie sobie poczytać.....

    wiem ze za to co napisze dalej zostane piekielnie zlinczowany....

    >>>>(Zastrzegam ze mój wywód nie odnosi sie do wszytkich urzytkowników...
    tylko do tych pipoli z chorymi ambicjami... i to właśnie oni będą ten mój wywód komentować najczęściej....)<<<<

    ale co zrobić jak nie napisze spał spokonie nie bede... wiec zaczynam:

    ogromnie nurtują mnie zgryźliwe uwagi użytkowników.... które rzecz jasna nic nie wnoszą....a wręcz przeciwnie..... są żałosne zniechęcaja innych użytkowników do pisania... publikowania na forum....

    bo po jakiego wała publikować coś co za co mozna być zmieszany z błotem... doprowadzony do konsystencji wroga tego forum całego serwisu i wogóle nauk technicznych....

    Panowie to co robimy w swoich zacisznych pieleszach... To nie towar który bedzie oddany w ręce przeciętnego i wymagającego użytkownika tylko rękodzieło... które sprawia nam tyle radości... i to my tylko mamy wyłącznosc na korzystanie z niego....
    Więc strzeżcie sie i dwa razy zastanówcie sie nad tym co napisać na temat czyjegoś projektu na tym forum bo.... fakt jest faktem ze czytając wypowiedzi niektórych ambitnych to aż mi sie zal robi z braku zrozumia i bezgranicznygo krytycyzmu dla pracy innych i wogóle niektórzy z was potrafią tylko siare robić

    Pamiętajcie:
    "Jakim sądem sądzicie takim sądzeni będziecie jaką miarą mierzycie taką odmierzono wam będzie"

    I węźcie sie za pożądną robote bo nie wszyscy potrafici zbudowąc użyteczną rzecz z materiałów dostępnych pod ręką...
    A mniemam że u tych zgryźliwych jest z tym problem...

    Utwierdzony jestem w przekonaniu ze z biegiem czasu wasze ambicje opadną i na tym forum będzie luźno od tkliwych komentarzy...

    Pozdrawiam
  • #22
    tatakuby
    Poziom 19  
    Sama prawda i nikt tu nikogo nie będzie linczował.
    A już na pewno nie Pth i jemu podobni "daniele" pożal się Boże.

    Ps.
    Pozdrawiam autora tematu.
  • #23
    Andiv
    Poziom 32  
    Nostradamus napisał:
    hmmm. Trochę ta tapeta(okleina) się odkleja. Hmmm 4/6 na zachętę.

    Tą zachętę to możesz sobie w d... ... (buty) wsadzić. Jak będzie chciał to poprawi i zbuduje lepsze, jak nie to nie, po diabła ta zachęta ?

    Co do konstrukcji:
    Jeżeli jest to sprzęt przenośny to obudowa jest dość toporna. Już wolał bym obudowę z plastyku niż targać taką walizę. Poza tym do takiego głośnika naprawdę nie potrzeba takiej "dziury". Chłodzenie aktywne również nie potrzebne, radiator w zupełności wystarczy.
  • #24
    DJKompot
    Poziom 26  
    Witam
    Dla mnie fajna zabawka na wakacje sobie posłuchasz z baterii. Dwa jacki nie są zbytnio potrzebne :).
    Proponowałbym zostawić standardowego jacka i na włącznik dać przełącznik : Baterie - zasilacz. Oczywiście wtyczke dorobić stabilizator jakiś albo wzadzić jakiś zasilaczyć z transformatorkiem np. 5VA. Wystarczy taki jaki masz w głośnikacz przy swoim kompie :).
    Ja też mam takie głośniczki :). Tylko jeden uszkodziłem spadł mi i cewka z głośnika odlaciała :P.

    Dla mnie +4/6 - popraw okleine :). Noi ta dziurka to czyba będzie zakryta z tyłu?

    Pozdro
  • #25
    chaka
    VIP Zasłużony dla elektroda
    Fajna konstrukcja ale przewody wraz z uchwytem mogles dac wewnatrz co ulatwilo by transport. Jesli zamkniesz tyl obudowy tak zeby w 1/3 byla otwarta to powinno zagrac ciut lepiej.
  • #26
    Pth
    Poziom 26  
    Ludzie, przecież ja żartowałem z tym bass reflexem! To byłą tylko taka ironia . . . żarówka rtęciowa - brawo za bystrość! No comment
  • #27
    Sebastianolek
    Poziom 13  
    Mi to bardziej z wydlądu przedstawia jakies radio na lampach. Ten kabel zawijany troche tam nie pasi nie lepiej zrobic wtyczke na Jack-A i potem tylko kabel dopinac ?? A tak poza tym to na pierwsza konstrukcje to calkiem nieźle.
  • #29
    Tomasz486
    Poziom 11  
    Bycie początkującym elektronikiem wcale nie zwalnia z obowiązku aby Twoje pracy wyglądały estetycznie. Mam wrażenie że projekt został zrobiony w pośpiechu. Oczywiście jak większość zauważyła okleina równiez nie została przyklejona zbyt starannie:) Moja mała rada: aby okleina ładnie "doszła" do powierzchni, podgrzej ją delikatnie opalarką. Wtedy bedziesz miał obudowę jak ze sklepu :D
    Pozdrawiam i życzę sukcesów!
  • #30
    RaDiK_88
    Poziom 15  
    Witam

    no fakt konstrukcja widac ze stabilna :D pokaz plutke jak ci wyszła

    pozdrawiam !!
