Stroboskop sterowany przez discolitez

04 Lut 2007 15:26 7250 33
  • Poziom 14  
    A wiec tak panowie, posiadam stroboskop z zestawu politechnicznego E23 na palniku IFK120. Chcialbym to podłaczyć do komputera przez port LPT albo COM. Wiem ze jest tu tego pełno i pewnie dostane bana za pytanie, ale w każdym poście jest podane jakies rozwiazanie, po czym tkos stwierdza ze lepsze i sprawdzone rozwiazanie znajduje sie... tego nie da rady odnaleźć! Dotarlem do 2 układów pierwszy z tego co wywnioskowałem zmienia częstotliwosć a drugi załączanie stroba w chwili kiedy pojawi sie bas o ile sie nie myle! Może ktoś zna ten model strobczaka i bedzie mogl mi pomoc jak to podłączyć, moze jakis schemacik, jak powinna wyglądać całość?? lepiej podać jedno rozwiązania ktore ktoś gdzieś znalazł albo sprawdził niż wertować elektrode i googlaka w poszukiwaniu dziwnych rozwiazan...
    I uprzedze od razu pytania i zarzuty: tak użyłem szukaj na googlach i elektrodzie ale po 5 godzinkach mi sie odechciewa szukania!
    Ogolnie to dziekuje za pomoc!


    Stroboskop sterowany przez discolitez

    Stroboskop sterowany przez discolitez

    Dodano po 3 [minuty]:

    p.s. bardziej mnie interesuje rozwiazanie 2 zeby stroboskop zapalal sie w chwili pojawienia sie basu!!
  • PCBway
  • Poziom 17  

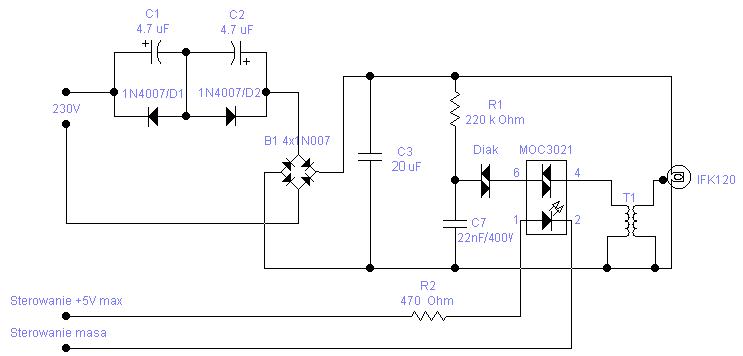

    ten drugi schemat jest mojego aurorstwa.poprostu poskladac i podlaczyc do gniazdka, a to sterowanie do portu LPT w komputerze. masa sterowania odpowiada pinom od 18-25 a plus sterowania od 2-8 w zaleznosci od ustawienia w DISCOLITEZ.
  • Poziom 14  
    no tak ale niewiem(czytac nie jestem pewien) co podłaczyć w miejscu oznaczonym na twoim schemacie jako IFK120? czy ma byc to sam palnik, czy caly uklad?? poza tym czy takie rozwiazanie jest bezpieczne dla kompa? nie chcialbym usmazyc na imprezie sprzetu! Czy jezeli palnik i sie przegrzeje lub jego zywot dobiegnie konca to z portem bądź płytą główną nic sie nie stanie?? moze i pytanie troszke przyglupie, ale az tak sie na tym nie znam i wole miec 100% pewność ze bedzie działało i nic nie uszkodze!!!

    P.S. Jaki jest mniej wiecej koszt takiego układu i czy mozna dostac gotowa płytke?

    Dodano po 2 [minuty]:

    A i czy mozna dowiedzieć sie o elementy?? np:T1?? ;]
  • Poziom 19  
    W miejscu oznaczonym IFK 120 podłączasz bezpośrednio sam palnik. Rozwiązanie pokazane na przedstawionym przez ciebie schemacie jest bezpieczne dla komputera a raczej dla portu LPT komputera. W czasie uszkodzenia lub przegrzania palnika nic złego się nie stanie gdyż komputer od układu jest odseparowany galwanicznie. Po prostu układ będzie funkcjonował, lecz palnik nie będzie błyskał. Schemat jest sensowny, lecz nie podoba mi się sposób sterowania. W wielu przypadkach sterowanie optotriaka bezpośrednio z portu po prostu nie działa. Spowodowane jest to zbyt małą wydajnością prądową tego portu. Najlepszym i najpewniejszym rozwiązaniem jest zastosowanie układu ULN2803. T1 to najzwyklejszy transformator impulsowy. Idziesz do sklepu elektronicznego i prosisz o transformator impulsowy do stroboskopów. Taki transformator można też zbudować samemu, lecz w tym przypadku nie ma to sensu. Koszt takiego transformatora to około 4zł. Płytkę sobie zaprojektuj sam, to chyba nie kłopot przy tej liczbie elementów? :)
  • Poziom 17  
    nie zgodze sie bo LPT w takich sytuacjach sprawuje sie bardzo dobrze.mam tez kolorofon na optotriakach pod LPT i nigdy z tym sposobem sterowania nie mialem najmniejszych problemow. ten stroboskopoik dziala mi juz 2 lata i poza wymiana palnika, ktory sie poprostu zuzyl nawet go nie otwieralem.

    a oto schemacik plytki
    Stroboskop sterowany przez discolitez
  • Poziom 19  
    Może ty nie miałeś nigdy problemów, ale ja spotykałem się z tym problemem wiele razy i to nie tylko u siebie. Każda płyta główna jest inna więc może u ciebie działa dobrze. Może autorowi tematu też będzie działało bez problemu a jeśli nie to już będzie wiedział, co ma zrobić. Zresztą cena ULN2803 nie jest zbyt wygórowana. :)
  • PCBway
  • Poziom 14  
    Artas napisał:
    Najlepszym i najpewniejszym rozwiązaniem jest zastosowanie układu ULN2803.


    a co do tego układu to jakby wyglądał schemat z takim układem??


    woytu89 napisał:
    ten stroboskopoik dziala mi juz 2 lata i poza wymiana palnika, ktory sie po prostu zuzyl nawet go nie otwieralem.


    Mam pytanko jak takie cudo wogole dziala bo sie napalilem na budowe a w sumie osobiscie jeszcze nie powdziwialem efektu;]

    Czy stroboskop przy kicku daje tylko jeden błysk, a przy długim basie mruga cały czas? i jak regulować czestotliwość??

    P.S.która wersja DiscoLitez ? 1.3(bardziej rozbudowana) czy 2.1 i jak to skonfigurowac żeby ten stroboskop ładnie pracował przy basie??
    Po za tym przy tym rozwiazaniu ktore elementy sie grzeja? jaki jest max bezpieczny czas pracy bez odpoczynku? na imprezkach takie info sie przydaje!!

    ogolnie dziekuje ze nie zostalem jeszcze zmieszany z błotem za powtarzanie tematu i banalne pytania...
  • Poziom 14  
    Panowie potrzenuje dokładny spis części, wybierma sie do sklepu na zakupy chcialbym to złożyć jakie kondensatorki i jakie rezystory(nie ma tego na schemacie) bo niechce kupowac czesci ktorych niewykorzystam...

    Co do grzania sie układu jeden rezystor bedzie sie grzal chyba napewno:R1, może go zastąpić kilkoma albo mocniejszym(więcej Wat) zeby odprowadzanie ciepla bylo lepsze??
  • Pomocny post
    Poziom 17  
    ten stoboskop moze pracowac nawet cala imprezke bez przerwy.blyska on jak tylko fantazja uzytkownika zapragnie.moze blyskac raz i moze takze przy dluzszym basie migac ciagle.zalezy od ustawien.polecam DISCOLITEZ 1.3, poniewaz jest bardzo prosty w obsludze i do tego stroba wystarcza w zupelnosci.w tym ukladzie poza palnikiem(wystarcza mu zwykle wywietrzniki) nic sie nie grzeje nawet w najmniejszym stopniu. wszystkie czesci sa opisane na tym drugim schemacie w pierwszym poscie.a co do C3 to jest to taki kondensatorek jak zaklada sie w pralkach "franiach" do rozruchu silnika ma on postac bialego dosc sporego cylindra. powodzenia
  • Poziom 14  
    Powiem tak jak ktoś chce sobie złożyć zwykly stroboskop 100W to lepiej złożyć na układzie kolegi woytu89 efekt poprostu zarombisty!!! wszystko oczywiście zależy od tego jak utawimy discolitez, ale mimo wszystko taki strobek bije na głowe wszystko inne!!!

    Woytu89 wielkie dzieki za pomoc i za schemacik! kawał dobrej elektroniki, mój stary stroboskop sie do tego nie umywa, szczerze mówiąc taki sprzecik to krzyżówka kolorofonu ze stroboskopem, z tym że po złożeniu dostajemy duuuży bonus w postaci możliwości! Naprawde polecam!
  • Poziom 10  
    Siemanko!
    Podoba mi się projekt, lecz mam pewne zastrzeżenie.
    Mianowicie ifk120. Jest to dosyć nie trwały i drogi palnik, tzn. szybko pęka i się zużywa. Proponuje zrobić wersję na taką lampkę wyładowczą, jaka jest w gotowych stroboskopach które można kupić w sklepie. Dłużej się trzymają. Zatem pytanie moje jest takie. Czy mógłby mi ktoś pomóc w skonstruowaniu stroboskopu z takim palnikiem?

    Pozdrawiam
    Kamil
  • Moderator na urlopie...
    komiuldk napisał:
    ifk120. Jest to dosyć nie trwały i drogi palnik


    Witam

    Zgodzę się że nie są nie trwałe ale rozbawiłeś mnie tym że są drogie :D Przecież te palniki są po 5zł

    Co do stroboskopu co masz namyśli to szukaj na elektrodzie a znajdziesz wystarczy wpisać stroboskop 1500W
    I uważaj bo palnik do tych stroboskopów chodzi po 120zł ;)
    Powodzenia w budowie :!:

    Pozdrawiam
  • Poziom 11  
    Masz rację, że ifk mało kosztuje (u mnie w sklepie 9zł), ale gdy na jednej imprezie idą 2-3 to jak pomnożysz przez ilość imprez to troche wyjdzie. I ponawiam pytanie. Czy mógłby mi ktoś pomóc w skonstruowaniu takiego stroba z lampki ze stoboskopów sklepowych(te najtańsze)?

    Pozdrawiam
    Kamil
  • VIP Zasłużony dla elektroda
    wilga_xp napisał:
    Masz rację, że ifk mało kosztuje (u mnie w sklepie 9zł), ale gdy na jednej imprezie idą 2-3 to jak pomnożysz przez ilość imprez to troche wyjdzie.

    Pozdrawiam
    Kamil



    :D:D:D
    Na tym palniku męczyłem ludzi na 4 imprezach. Potem wymiana. Chcesz zwiększyć mu żywotność? Podnieś napięcie do 600V i zacznij go aktywnie chłodzić. Po co kombinować?!
  • Moderator na urlopie...
    Witam

    Dla mnie takie rzeczy jak wentylatory owijanie drutem palnik itd. to dla mnie jest to kombinowanie. A ten Jabelek do G..... i nie stroboskop. Nie opłaca sie go przerabiać wole stroboskop 1500W ;)

    Pozdrawiam
  • Poziom 11  
    woytu89 prosilbym o schemat twojej plytki
    tak abym mogl sobie wydrukowac i
    spis elementow
    Doiero jestem poczatkujacy
    Z góry dzieki
  • Poziom 21  
    witam w mojej wiadomości zamieściłem wzór płytki i jej montażu poszczególnych elementów. Więc po co się pytasz o to. Czytaj uwarznie
  • Poziom 20  
    jak ktos chce moge mu podeslac j-111 z automatycznym wyzwalaniem i zewnetrznym.. np discolitez.
  • Poziom 10  
    Jak byś mógł to wyślij komiulek(malpa)gmail.com

    Thank you from the mountain :d

    Pozdr.
  • VIP Zasłużony dla elektroda
    woytu89 napisał:
    nie zgodze sie bo LPT w takich sytuacjach sprawuje sie bardzo dobrze.mam tez kolorofon na optotriakach pod LPT i nigdy z tym sposobem sterowania nie mialem najmniejszych problemow. ten stroboskopoik dziala mi juz 2 lata i poza wymiana palnika, ktory sie poprostu zuzyl nawet go nie otwieralem.

    a oto schemacik plytki
    Stroboskop sterowany przez discolitez


    Po kilku testach stwierdzam żę są problemy z wyzwalaniem spowodowane przez opornik przed optotriakiem. Wartość prądu po przejściu przez niego jest za niska, a usunięcie go powoduje uszkodzenia optotrriaka. tak więc tak źle i tak niedobrze. Inna rzecz że ten schemat oraz poprzedni sprzedaje/sprzedawała nijaka Anet49, więc złamałeś prawa autorskie :!: idąc dalej powiem ze w owym opisie złożenia stroboskopu autor/ka nie podała typu transformatora, nie wspominając o niedokładnym opisaniu samego układu pinów i okablowania we wtyczce LTP (DB25 jeśli się nie mylę), ale w jednym nie kłamała; wywalając mostek i montując w jego miejsce podwajacz napięcia i pojemniejsze kondensatory stałe typu MKT uzyskujemy 600V więc palniki są jak po reanimacji :D
    Dziękuję i pozdrawiam.
  • Poziom 14  
    Złożyłem u mnie działa bez problemów. co do złamania prawa autorskiego, wykorzystujemy podany patent na własny użytek co za tym idzie "theres no problem" :)

    Co do reszty spraw:
    - transformatorek taki sam jak w kicie jabla
    - opis wtyczki można bez problmu znaleźć w necie, a nawet bawiąc sie chwile z miernikiem można samemu odnaleźć odpowiednie piny;)
  • Poziom 16  
    mam pytania odnośnie tego stroboskopu.
    Czy diak może być DB-3 oraz czy w miejsce diod 1N007 mogę dać 1N4007 ?
    Pozdrawiam i czekam na odpowiedź
  • Poziom 36  
    Możesz zastosować te elementy.

    Uwaga!

    Na wzorze płytki podanej przez woytu89 jest błąd polegający na zbyt małym odstępem ścieżek obwodu sterującego od obwodu wysokonapięciowego. Odległość ta ze względów bezpieczeństwa powinna wynosić co najmniej 6mm.
  • Poziom 16  
    aha - płytki będę robił raczej sam, ale jeszcze mam pytanko... palniki mam ifk120 tylko że te duże (bo spotkałem się - np. w zestawie jabla - małymi), czy to może mieć jakieś problemy z odpaleniem ? i jeszcze czy mogę do blaszki palnika przylutować kabel idący od transformatowa impulsowego (gdyż palniki te nie posiadają 3 (środkowej) nóżki czy może trzeba to jakoś tam przykręcić ?
  • Poziom 36  
    Ja mam kabel zapłonowy stroboskopie przykręcony bez lutowania.
  • Poziom 10  
    Siemanko!
    Możesz mi powiedzieć gdzie można dostać takie coś do przykręcania trzeciej nóżki?

    Pozdrawiam
    Kamil
  • Poziom 14  
    Ale gdzie chcesz ją przykręcić? do przewodów wychodzących ze "sterowania"? Kup kostke i poskręcaj to ładnie, tylko pamięta aby między palnikiem a kostką było conajmniej 5mm przerwy.
  • Poziom 16  
    cześć... mam do Was jeszcze pytanko... otoz trochę za mocno pociągnałem za kabel łączący palnik z trafem... był on przykręcony do tej poprzecznej metalowej "belki" w palniku, w wyniku czego trochę się to jakby odkleiło i trochę się rusza po bańce... czy taki palnik nadaje się dalej do użycia czy nie ?

    i druga sprawa.... możęcie mi napisać jak bezpiecznie rozładować kondensator MKSP 20uF/450V ? - czy można używać kostki zwykłej czy jak? oraz czy nie kopnie mnie to gdy będe przykręcał kable z konda do kostki ?

    =========
    edit
    =========

    sprawa z palnikiem nie aktualna... zaryzykowałem i działa elegancko ;)
    pozdrawiam.
    ps. proszę o odpowiedź w sprawie kondensatora
  • Poziom 36  
    Do rozładowania kondensatora użyj dwóch połączonych szeregowo żarówek 230V 60W.
