Zasilacz regulowany 12-25V

EBI056 25 Lut 2007 15:54 16998 45
  • Zasilacz regulowany 12-25V
    Witam

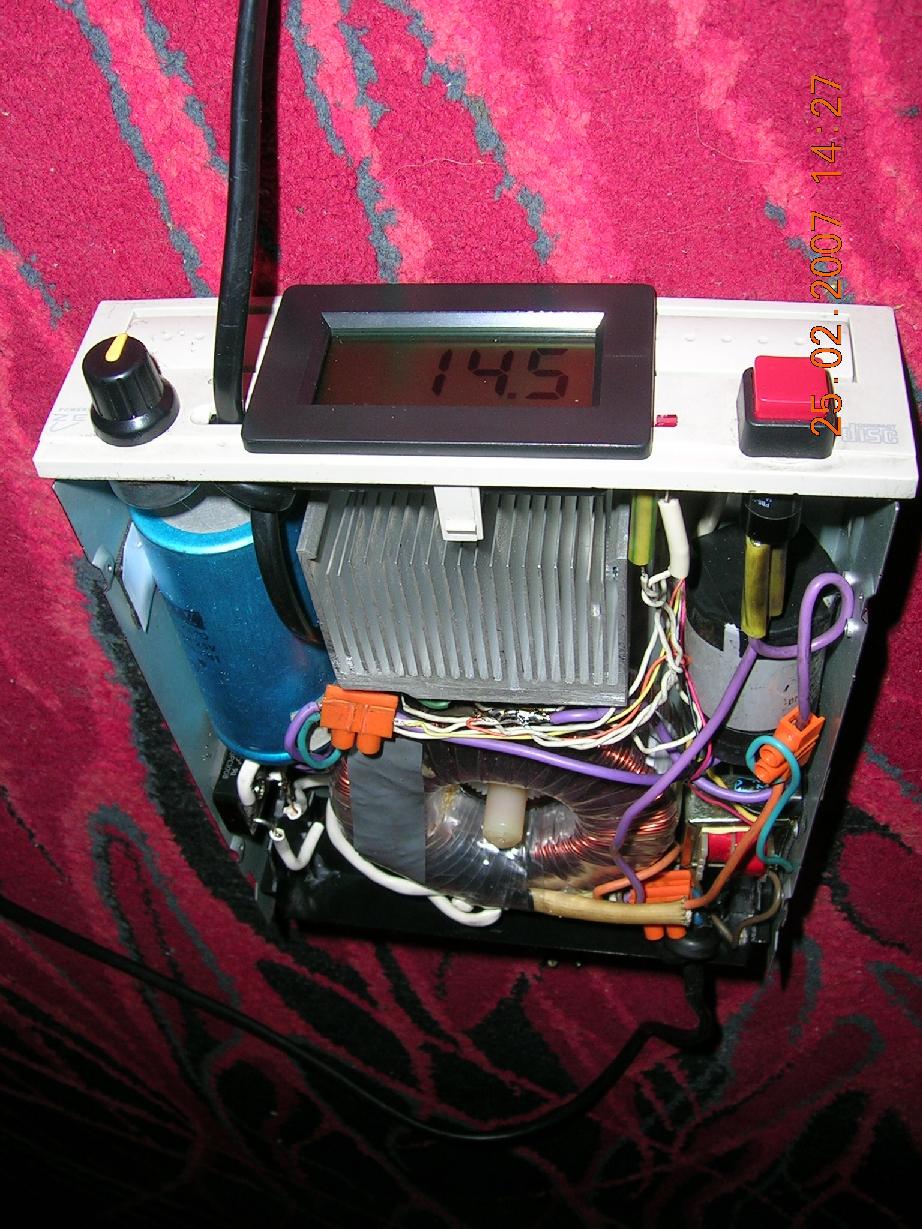

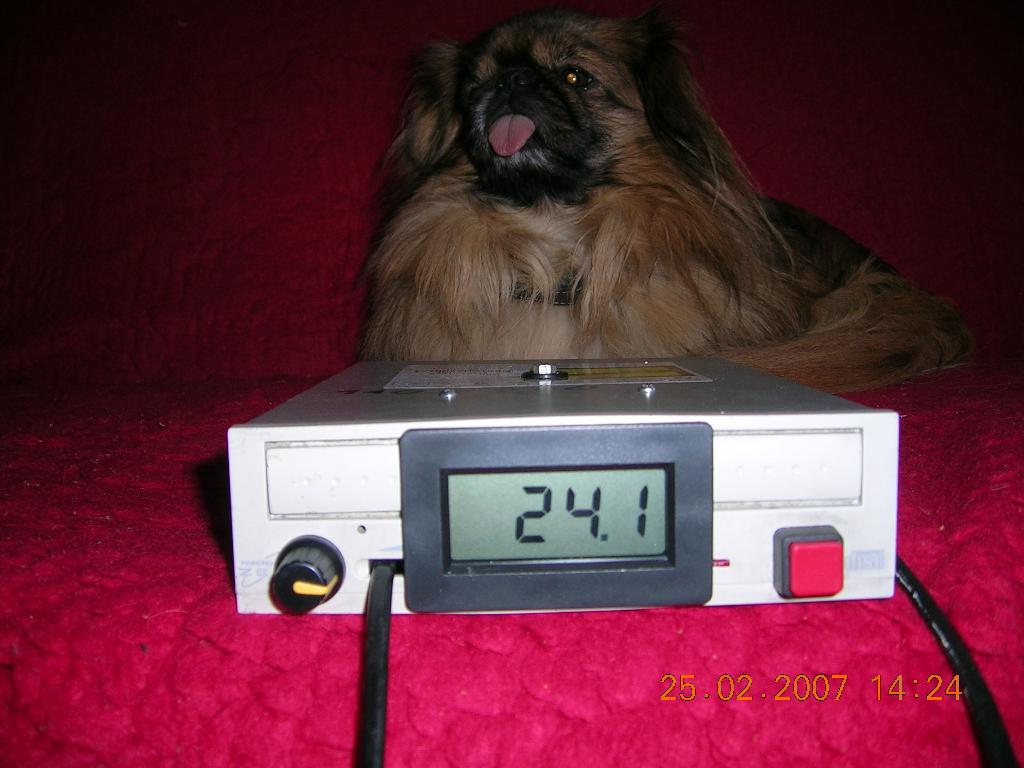

    Chciałbym przedstawić prosty mały gabarytowo i wydajny zasilacz regulowany 12-25v 5A.

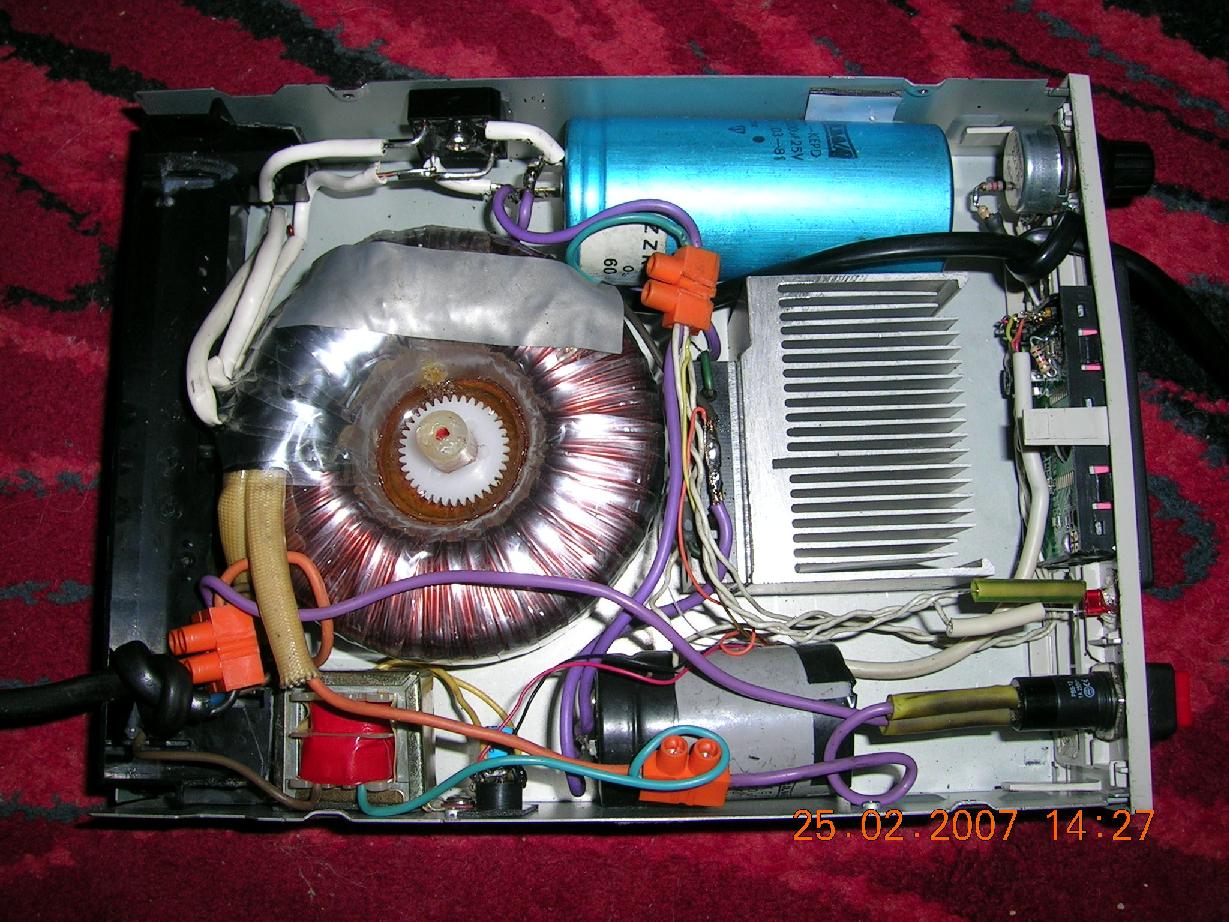

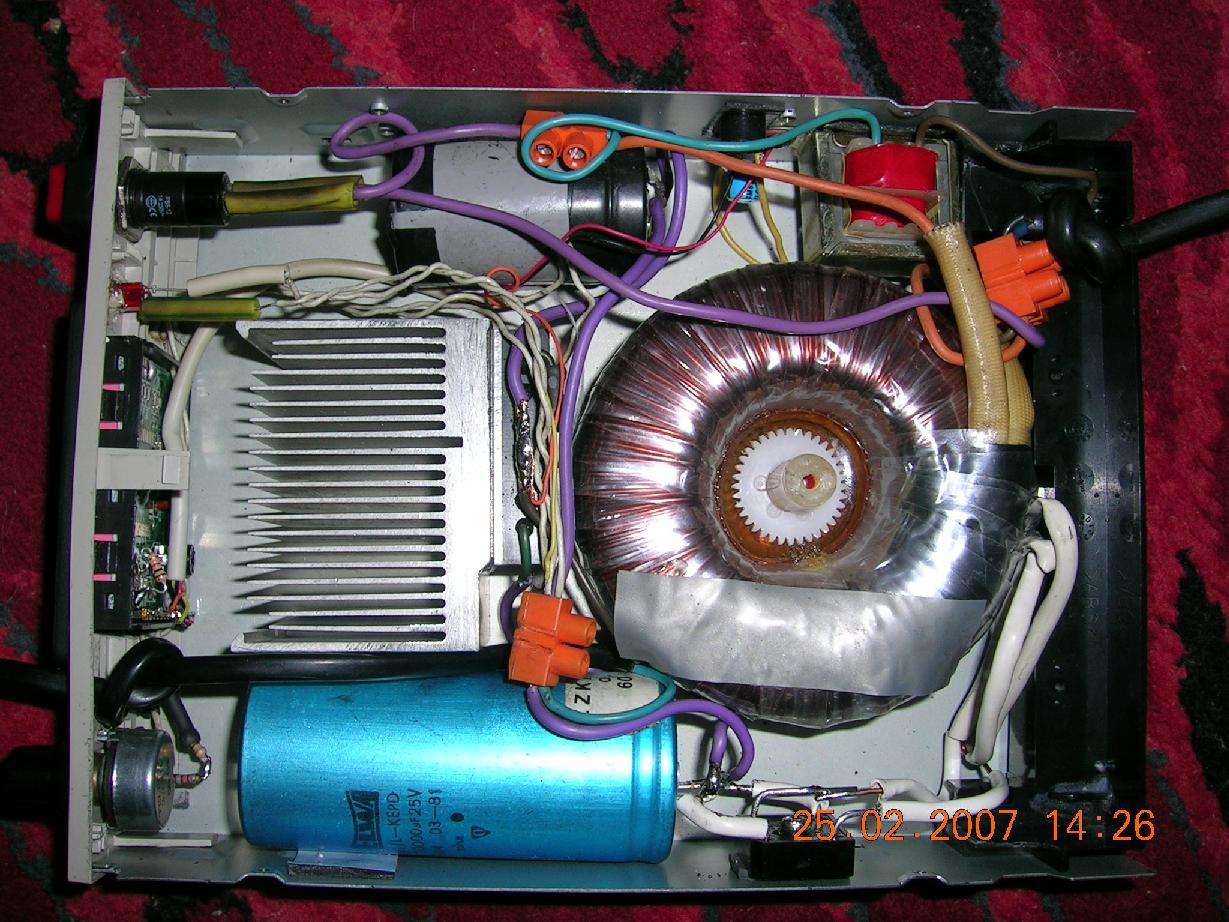

    Główną zaletą zasilacza są jego wymiary. Jako obudowę wykorzystałem stary napę CD-ROM.

    Cały układ działa wyśmienicie przy obciążęniu 4A napięcie spada tylko 0,25V

    zastosowany stabilizator to KD SN10 (regulowany 1,2v - 30V 10A)


    Pozdrawiam wszystkich i czekam na jakieś sugestie odnośnie konstrukcji.
