trójfazowy transformator - dlaczego odkształca napięcie?

eudajmonion 25 Lut 2007 17:39 3374 3
  • #1 25 Lut 2007 17:39
    eudajmonion
    Poziom 17  

    witam,

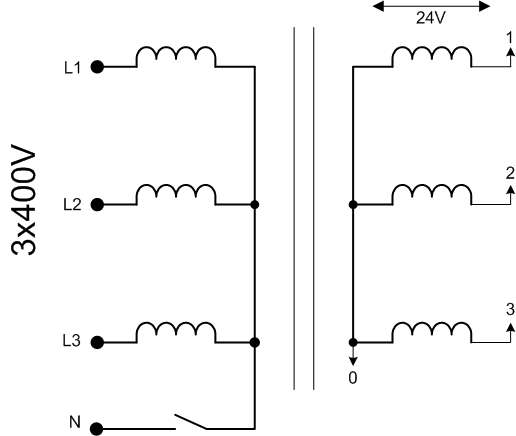

    trzy trafa toroidalne (jednofazowe) zostały połączone odpowiednio, aby uzyskać jeden transformator trójfazowy, którego schemat jest poniżej.

    trójfazowy transformator - dlaczego odkształca napięcie?

    napięcie fazowe po stronie wtórnej mierzone woltomierzem między punktem 1,0 ; 2,0; 3,0 wynosi około 24V-międzyfazowe (1,2 ; 2,3 ; 3,1) są też zbliżone wartościami do siebie i wynoszą ok. 40V-czyli prawidłowo.
    niestety układ podłączony do tego trafa nie zadziałał. okazało się, że wszystkie trzy napięcia fazowe (w stanie jałowym) są odkształcone od przebiegu sinusoidalnego. dołączenie przewodu neutralnego N do wspólnego punktu gwiazdy (łącznik na schemacie) sprawia, że wszystkie napięcia stają są czystą sinusoidą - układ pracuje prawidłowo.
    dlaczego tak się dzieje? czy ma to związek z indukowanym się polem magnetycznym takiego trafa ?

  • Pomocny post
    #2 25 Lut 2007 18:07
    Quarz
    Poziom 43  

    Witam,
    zjawisko dobrze znane elektroenergetykom... :D
    Bez przewodu zerowego nie masz zamkniętego obwodu dla trzeciej harmonicznej prądu obwodu pierwotnego.
    Dlatego też nie należy kojarzyć w układ trójfazowy transformatorów jednofazowych w układzie gwiazdowym trójprzewodowym, również transformatory trójfazowe jednordzeniowe podlegają temu samemu zjawisku.
    Wolno to zrobić, kiedy jedna ze stron skojarzona jest w trójkąt.
    Prąd trzeciej harmonicznej, który ma taką samą fazę początkową w każdym przewodzie, dodając się do przesuniętych w fazie prądów harmonicznej podstawowej powoduje takie właśnie odkształcenia.

    Pozdrawiam

  • Pomocny post
    #3 25 Lut 2007 18:16
    Aleksander_01
    Poziom 39  

    Witam.
    Kolega Quarz dokładnie i wyczerpująco opisał problem.
    Dorzucę swoje trzy grosze - w trójkącie trzecia harmoniczna nigdy nie wyjdzie na linię (nie opuści trafa tylko będzie krążyła w nim - 3x120°).
    Pozdrawiam

  • #4 26 Lut 2007 11:11
    eudajmonion
    Poziom 17  

    dziękuję za konkretną odpowiedź. nie przypuszczałbym, że chodziło o harmoniczne.
    kiedyś na wykładach (jak dobrze pamiętam) było tylko wspomniane, że w energetyce pojawia się ta trzecia i piąta harmoniczna, lecz myśl nie została rozwinięta-szkoda.
    znalazłem ciekawy artykuł: http://zme.iee.put.poznan.pl/lab/lab_air%5Cpr_mag.htm ale ze względu na brak rysunków jest dla mnie ciężki do analizy.
    będę szukał dalej-zagadnienie mnie zaciekawiło.
