Oszczedna wersja zegara Nixie na PIC16F84

Nie było przy niej rezystora. Dziwi mnie fakt ze świeci przez jakis czas bez zadnych problemów. Przy wolnej chwili zmienie napięcie tak jak radzisz a gdy to nie pomoże pokombinuje z rezystorem w zegarku ktory jest przy neonówce bodajże 220K. Lampy to Z5730M

Panowie szukałem i nigdzie nie widzę, ma ktos soft pod LC-513 z migającą kropką ?

witam
pytanie do osób które już złożyły swój zegar: jak długo wytrzymuje bateria 9V w tym zegarze ?

sebik90, chcesz zasilać zegar baterią 9V? Zapomnij, zegar pobiera około 200mA, potrzebny jest zasilacz o napięciu 9-12V.

Hi! My name is Leo, I m from Brazil. Sorry for English, but my mother language is Portuguese, and I believe that English its more easy to understand. I am building bruno`s clock, but I am facing several problems. As the last post in this forum was last year, I would like to know if I can post my questions here. Thanks!

can't seem to find any contraindications so go on

Thanks for your attention.
I found this project on the internet:

http://gregorkarnas.com/radio/projekt/nixieclock2/index.htm

But the links are not working, so I was not able to find the Hex code to program the PIC. Looking on the internet I found this forum and in one page o found the file nixie_0_sq8cby (I suppose to be the same hex code for the PCB showed in the link above). I built the pcb but the clock is not working. I am using Z560M tubes, not the same tubes used in the original project (Z573M), but wiring in the correct way there is no problem here. But there is something wrong.

When powered the tubes turn on but not I was expecting. The first tube shows one number (but the others not), the first tube turns off and the second tube turns on and shows one number (but the others not), the second tube turns off and the third tube turns on and shows one number (but the others not), finally the third tube turns off and the fourth tube turns on and shows one number (but the others not), and the loop starts again. Whats is wrong?

I want to build this clock:

http://www.gregorkarnas.com/radio/projekt/nixieclock/index.htm

But as the link in the page its not working, can somebody to provide the hex code for this project?

Thanks

nixie_0_sq8cby HEX file is for first version of this clock, which works with Z560M or LC513 tubes: http://gregorkarnas.com/radio/projekt/nixieclock/index.htm.

Here is HEX file:

Thanks Gonza!!!
One question, the project shows 3 push-buttons, but the circuit on PCB just has 2 push-button. Why?

Hi, Leo
The 3 buttons are from the original circuit - the one for hours setting, the second for minutes and third for seting hours and minutes at a time. Bruno resigned from the third button, so on board are only two first buttons.

Hi Judas! Thanks for your explanation.

And I discovered why my clock it is not working properly. The crystal used in the project is 3.2768 Mhz, but I am using 32.768 Khz. The vendor made a mistake (or not) and sold to me the wrong component. I am not an electronic specialist; I built the project as it is without understanding very well how it works; but I believe that changing the crystal as I did the effect will be exactly what I am seeing, one tube turning on very slow one by one.
I bought the correct crystal on the internet and I believe that in two weeks I can discover if this is the problem.

Czy jest ktoś w posiadaniu hex`a do zegarka nixie na lampach Z573M i transoptorach TLP627 z tej strony
http://www.gregorkarnas.com/radio/projekt/nixieclock2/index.html
Pisałem do autora niestety nie odpowiada na maile a całą część elektroniczną mam już złożoną...

Jest na stronie, ale trzeba dokładnie się przyglądnąć. Skoro jednak okulista jest na urlopie, to proszę .

Witam, czy lampki lc531 odpalą na tej płycie bez większych modyfikacji ?

preket wrote:

Witam, czy lampki lc531 odpalą na tej płycie bez większych modyfikacji ?

Witam złożyłem jeden zegar na tych lampach i odpala bez problemu. Jedynie można by pokombinować z rezystorami anod lamp. Gdy chciałem aby lampki świeciły jaśniej pojawiała się zaraz niebieska poświata. Przy niższych napięciach lampy pracują świetnie a zegarek chodzi już ponad rok bez żadnych dolegliwości.
Pozdrawiam

masz moze pinut tych lampek ?

preket wrote:

masz moze pinut tych lampek ?

... a co odcięli Ci dostęp do Google, czy admin ukrył klawisz szukaj?

Witam, postanowiłem zbudować zegarek z tego tematu na lampach LC513.Elektronik ze mnie marny ale lutownice trzymać umię i jeśli mam wszystko opisane powinienem sobie poradzić. Zaczynam od zera, czyli od uruchomienia po 10 latach starego laptopa z gniazdem rs232 i poskładania programatora, czy do zaprogramowania PIC16F84A wystarczy ten programator i program ic_prog?

Starczy, ale można też prościej ---> https://www.elektroda.pl/rtvforum/viewtopic.php?p=10701760#10701760

Witam ponownie, programator złożony, zamówiłem PIC16F84, ale przyszedł PIC16F628A, czy jest to zamiennik czy całkiem co innego?

Niestety jest to całkiem inny układ, musi być PIC16F84A.

Możemy się wymienić - ja mam kilka PIC16F84A, a potrzebuję PIC16F628A.

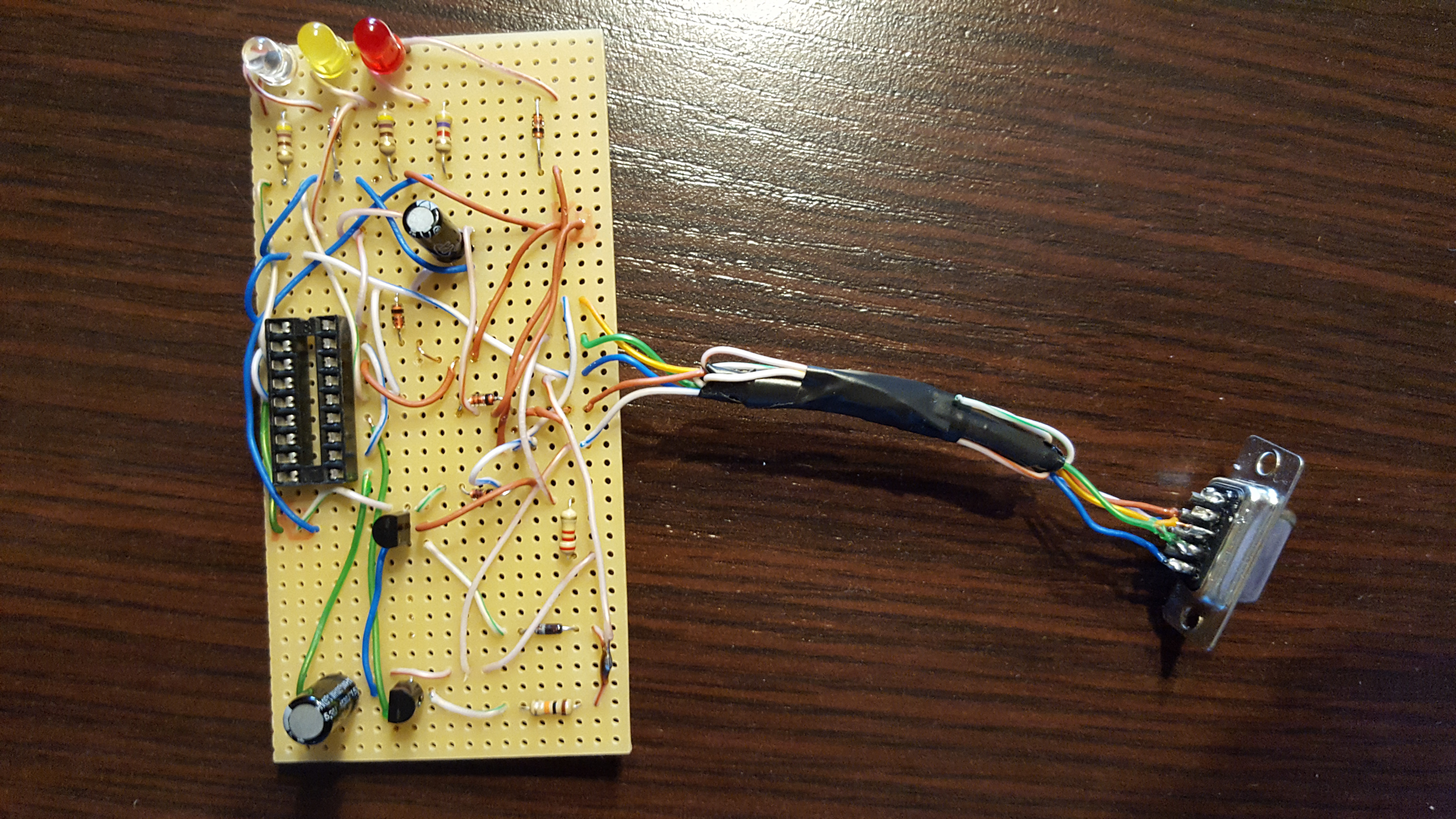

Prace rozpoczęte, programator na płytce uniwersalnej nie był to dobry pomysł

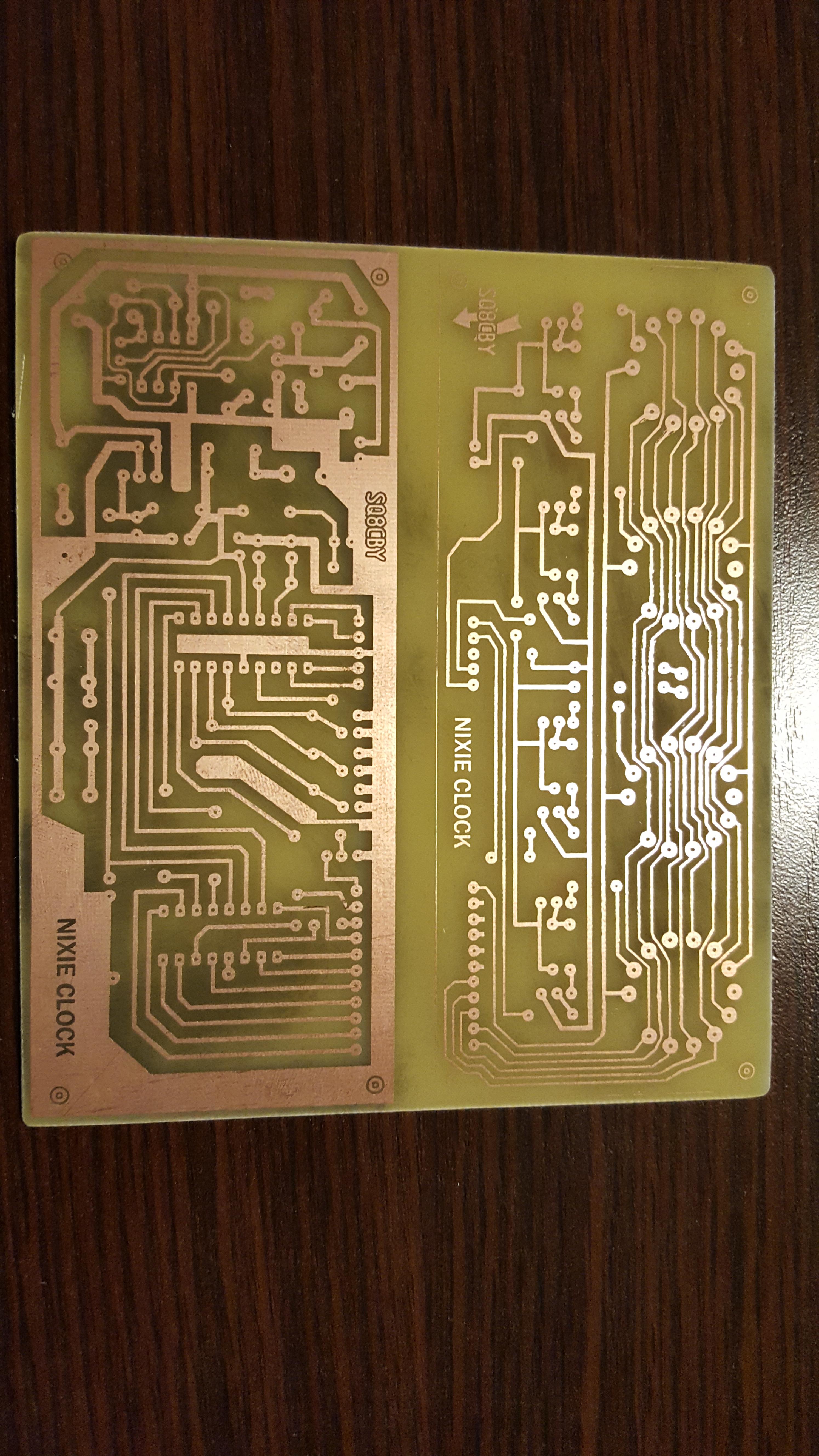

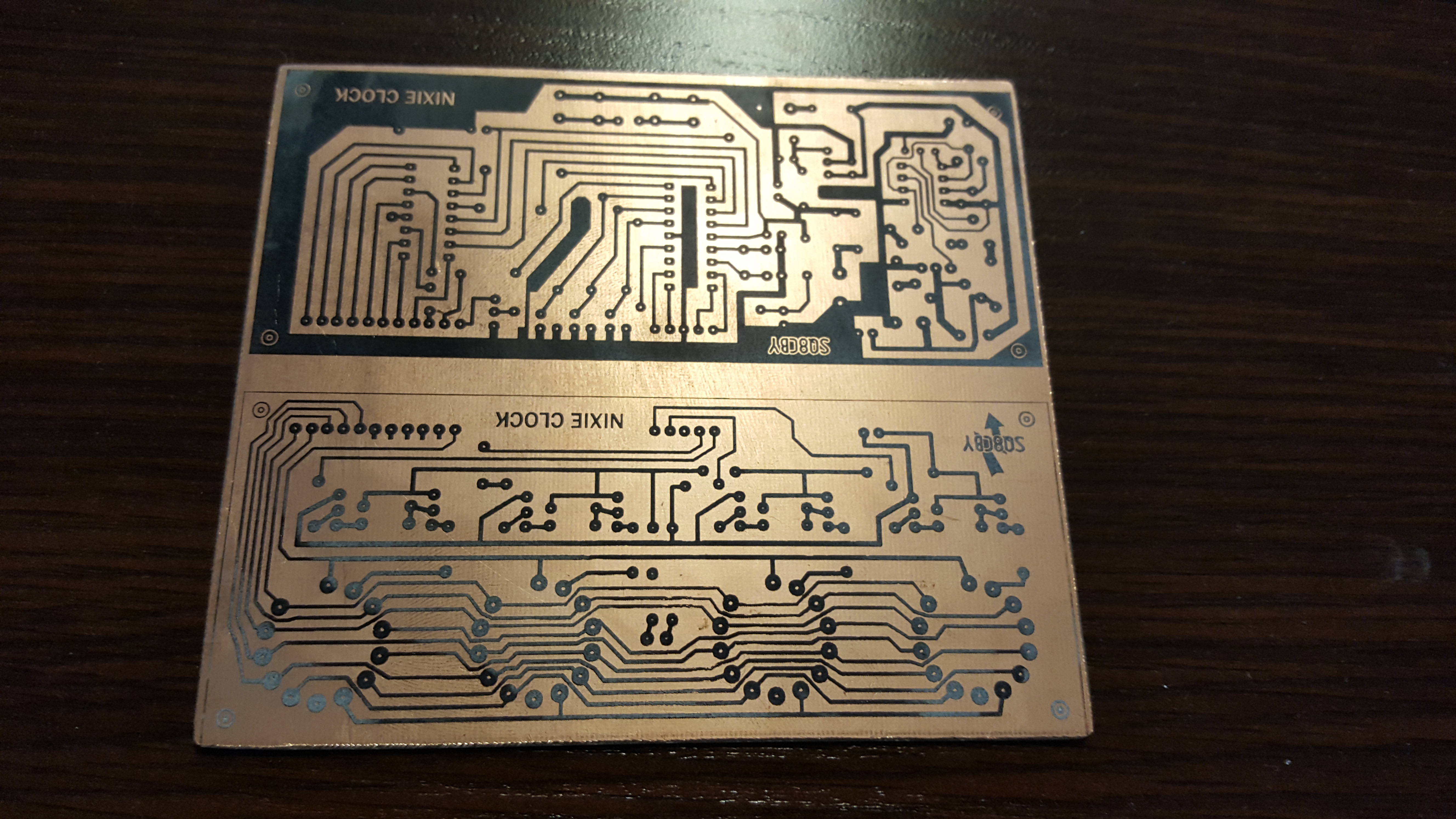

prasowanie myślę że na piątkę

Jedna płyta wyszła dobrze, ale ta z lampkami widzę dorysowywana flamastrem. Osobiście będąc na etapie przenoszenia tonera powtórzyłbym ją, tak żeby wszystko wyszło tak, jak na wydruku. Tym bardziej, że - jak widać - płytka główna wyszła znakomicie.

yogi009 wrote:

Jedna płyta wyszła dobrze, ale ta z lampkami widzę dorysowywana flamastrem. Osobiście będąc na etapie przenoszenia tonera powtórzyłbym ją, tak żeby wszystko wyszło tak, jak na wydruku. Tym bardziej, że - jak widać - płytka główna wyszła znakomicie.

Ech, za drugim razem też nie wiadomo co wyjdzie, są małe odstępy no i ścieżki cienkie. Co nieco poprawiłem dla pewności, przebić nie ma i wszystkie drożne, przy lutowaniu jeszcze dokładnie posprawdzam i poprawie cyną.
Dalsze prace dopiero na weekendzie. Pozdrawiam

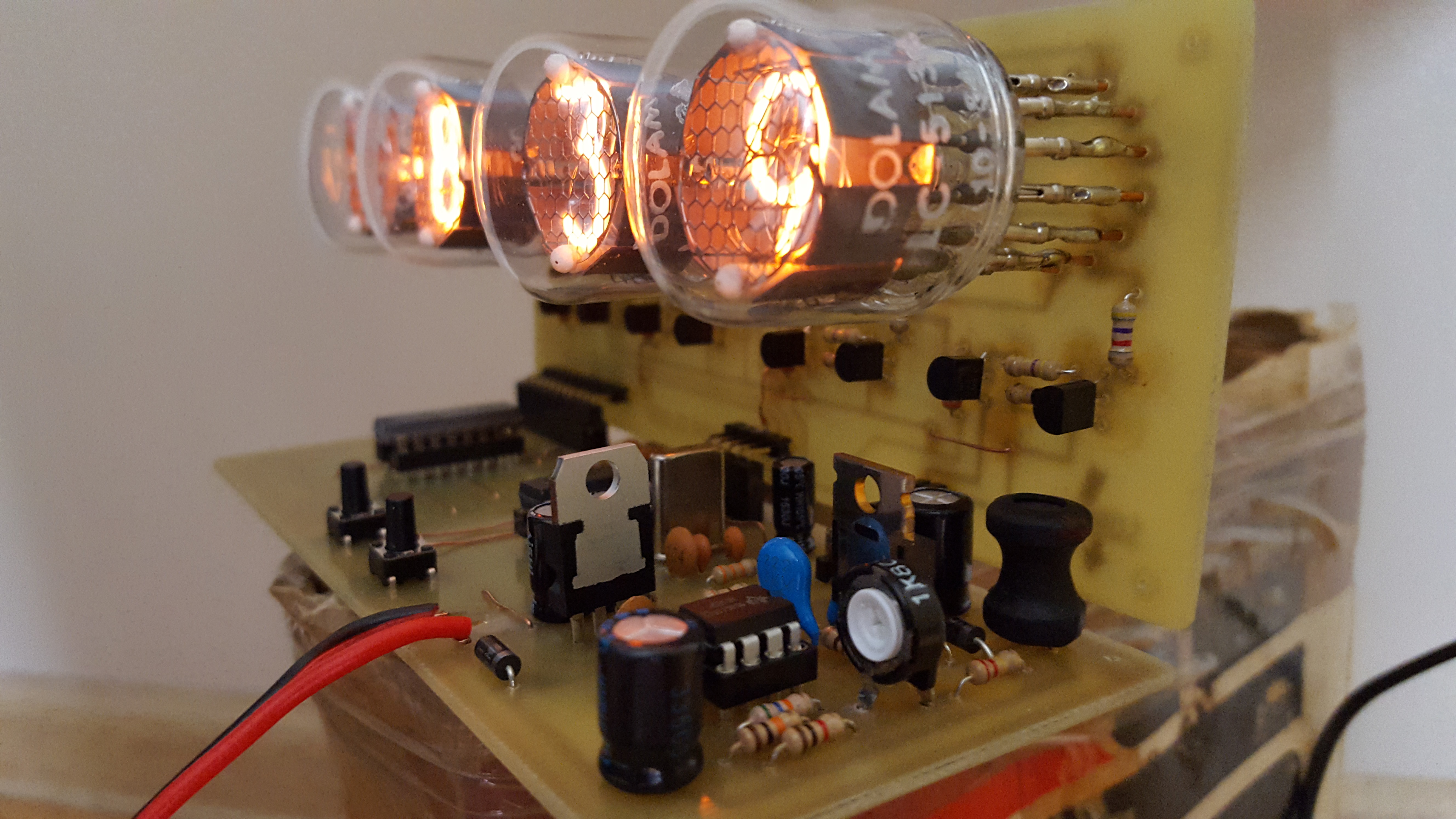

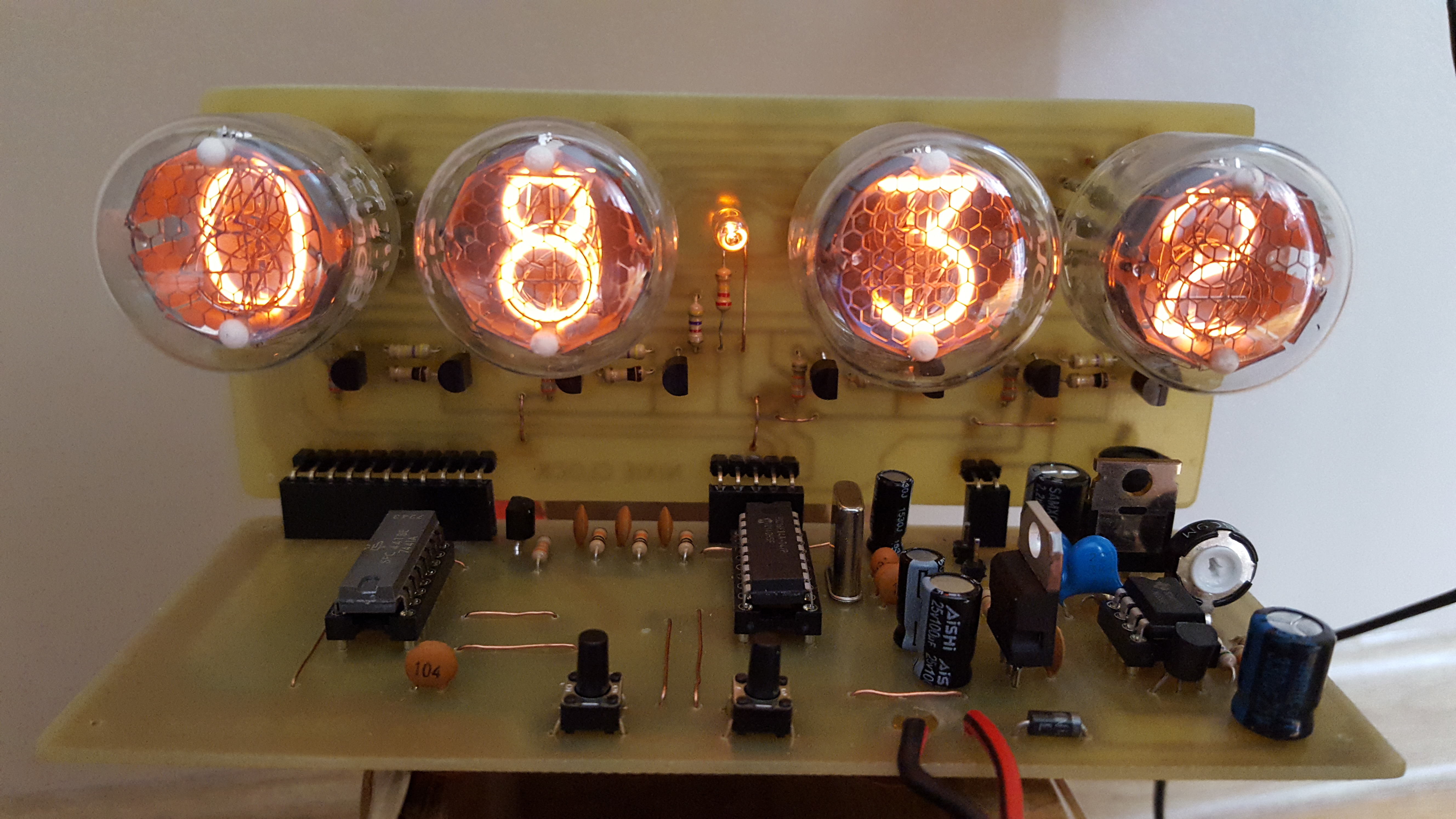

Witam, z małym falstartem przy uruchomieniu, ale dałem radę. Teraz myślę nad obudową, pozdrawiam

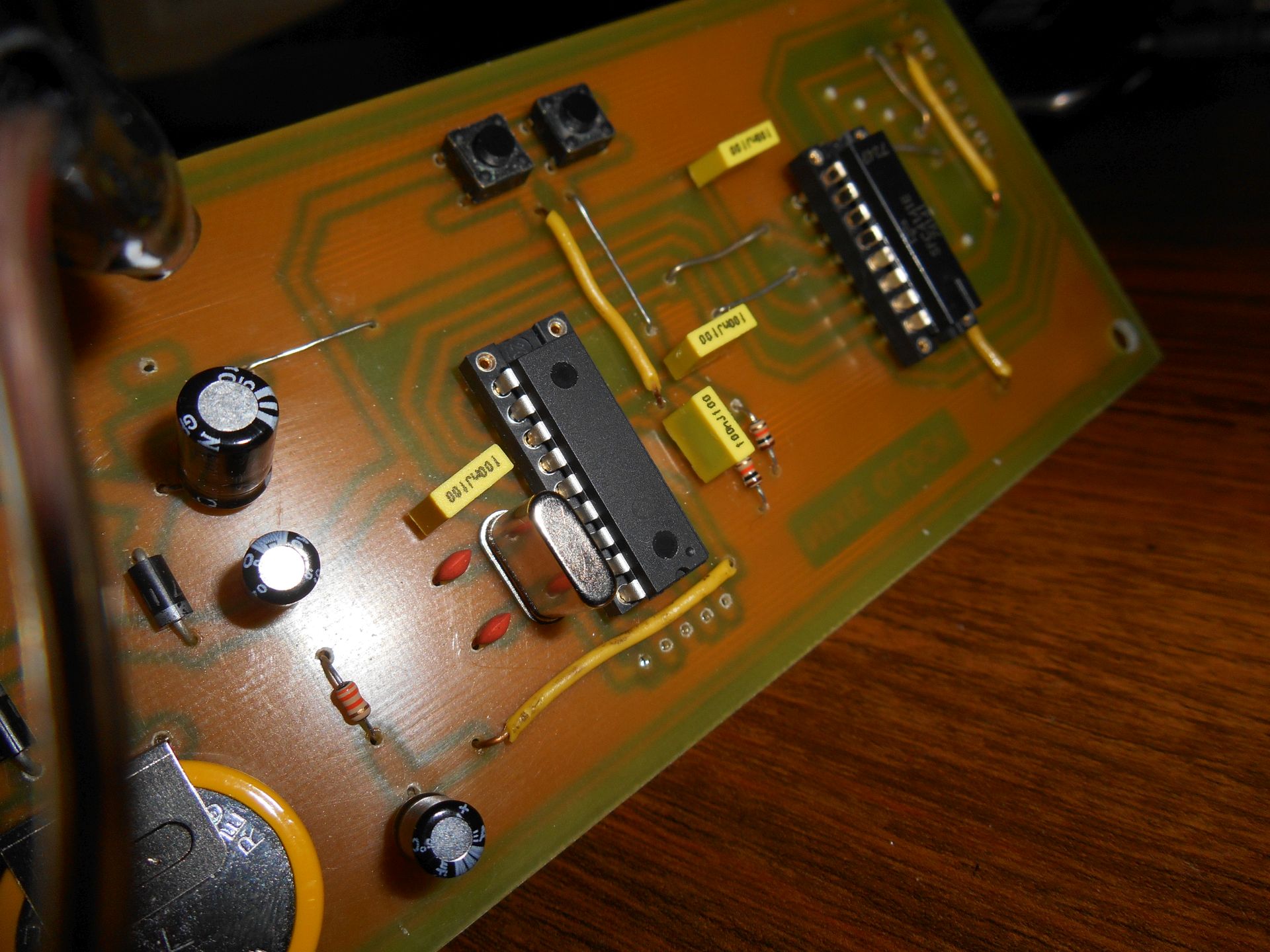

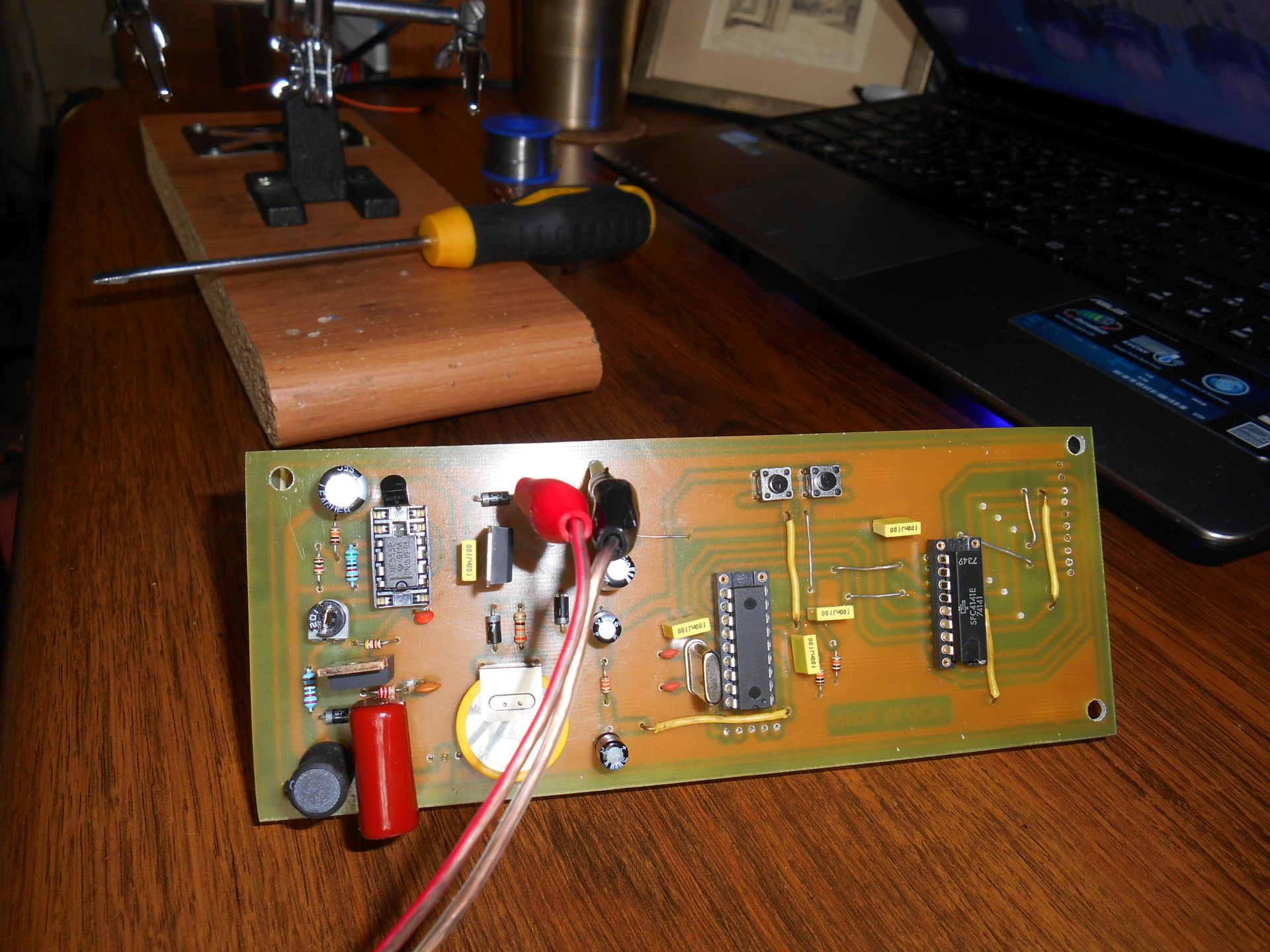

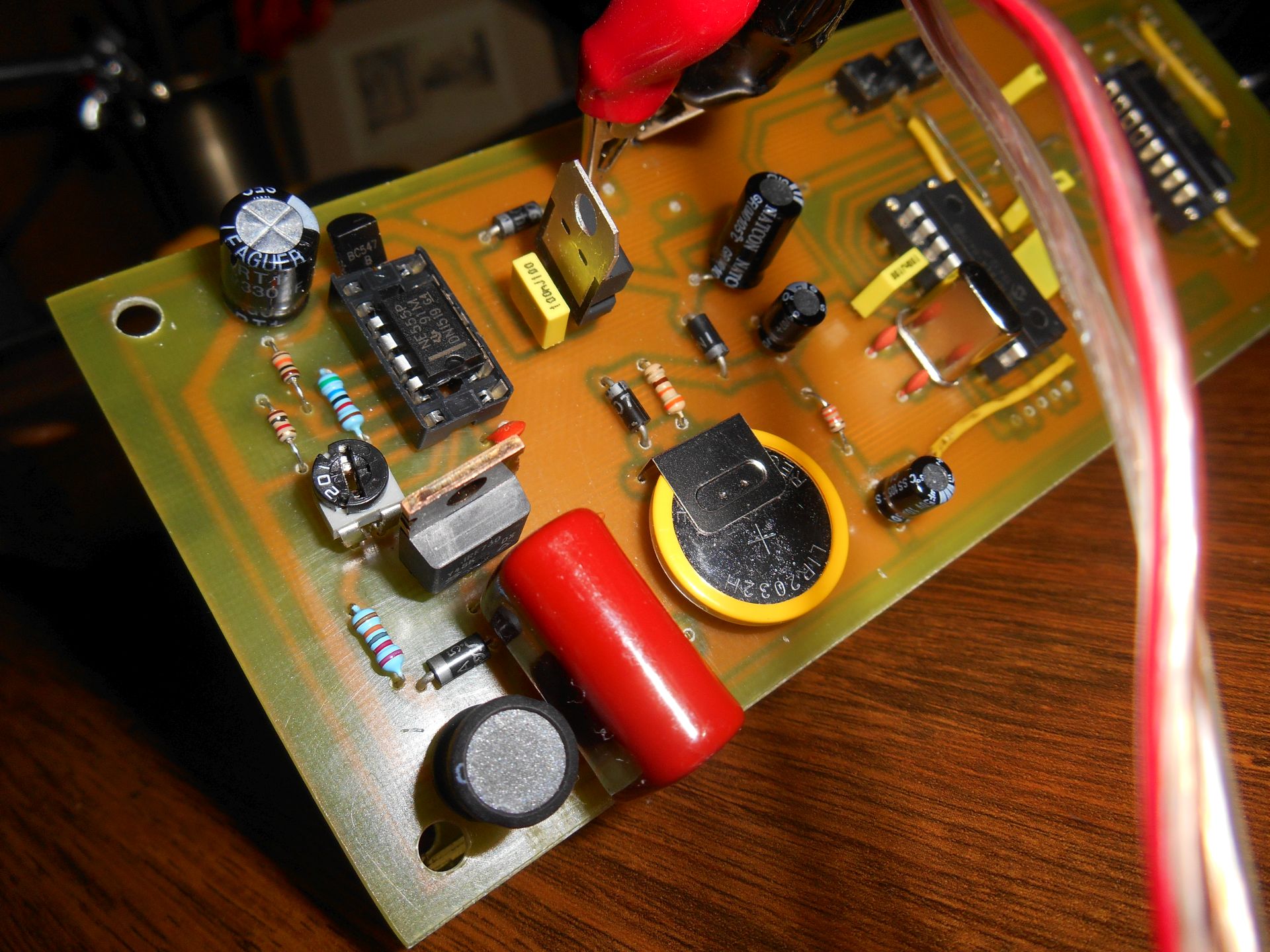

Witam bardziej doświadczonych forumowiczów. Przybywam z pytaniem. Mianowicie wykonałem zegar według schematu z postu numer 1080 na lampach LC-516. I jak na razie poza upaleniem jednego MPSA42, NE555 nie ruszyłem się o krok.


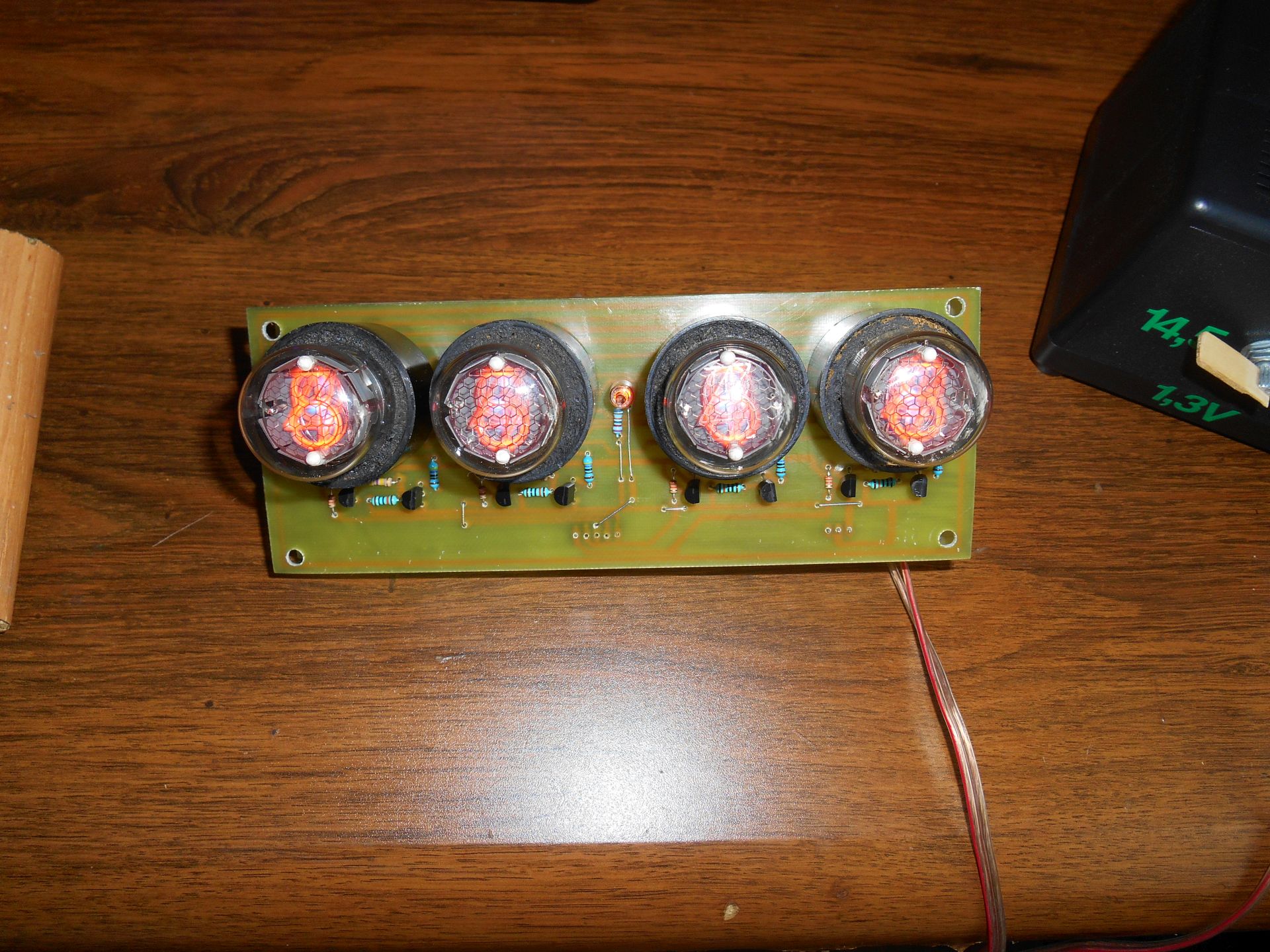

Jak na razie wyświetlają mi się jednocześnie tylko 4 cyfry (3,4,8,9) wraz z błękitną poświatą. PIC się nieco grzeje, 74141 zimny, na dławiku i IRF730 mogę smażyć jajka. Zegar nie reaguje na przełączniki. Nie mam pomysłu co zrobiłem nie tak. Podmieniałem 74141 - żadnego rezultatu to samo NE555. Na wyjściu z diody BA159 mam 160V. IRF730 wymieniałem już (lampy nie świeciły, zapalały się gdy dotknąłem miernikiem masy). Jakieś sugestie co może być nie tak?

Odwrotnie umieszczony w podstawce układ scalony 74141, to tak na początek.

Zamieniłem 74141 i jak na razie jedyna różnica to to że świecą się tylko same 3.

Czyli możliwe, że coś z PICem. Czy był poprawnie zaprogramowany? Kwarc i kondensatory przy kwarcu o odpowiednich wartościach? PIC nie powinien się grzać ani trochę.

Do tego jeśli dobrze widzę, masz potencjometr 200R zamiast 1k, ale jeśli na wyjściu przetwornicy masz poprawne napięcie, to może być.
